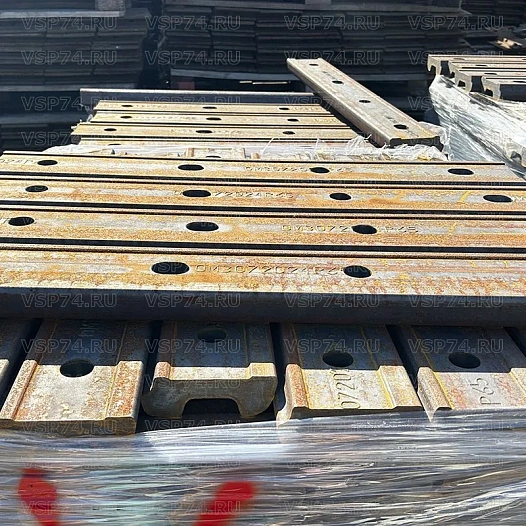

Накладка 2Р-65

Ж/д накладки 2Р65 применяют при строительстве или ремонте ширококолейных дорог с рельсами типов Р65 или Р75. При скреплении рельсов совместно с накладками 2Р-65 используют стыковые болты М27х160 в количестве четырех штук, для чего в накладке имеются 2 овальных отверстия 40х30 мм и два круглых отверстия d30 мм.

Специальная двухголовая форма накладки позволяет обеспечить необходимую степень прижатия, а, значит, и плотность прилегания рельсов.

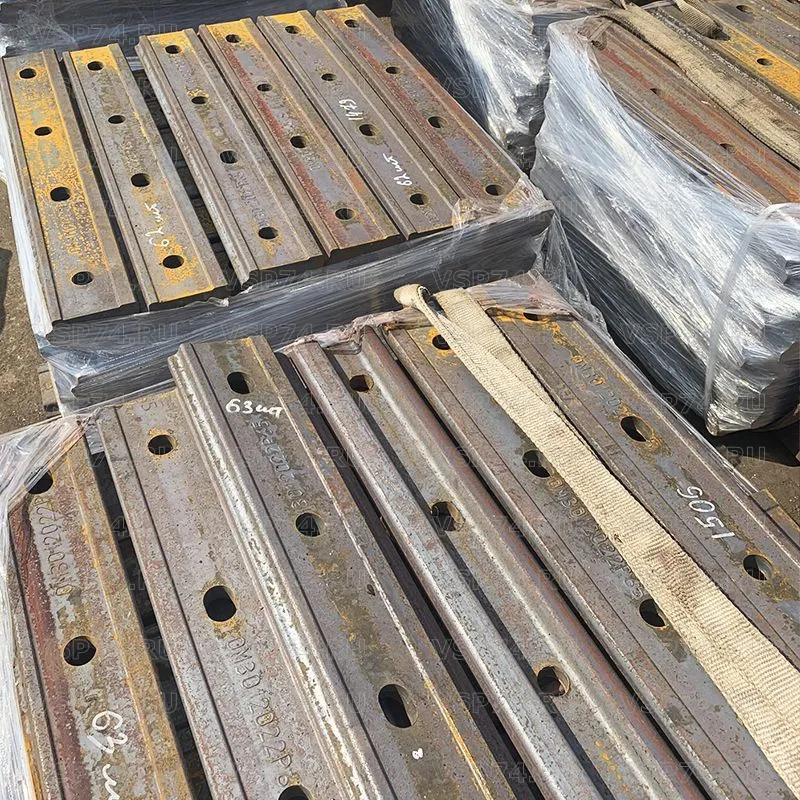

Для скрепления рельс марок Р65 и Р75 производят четырехдырные накладки длиной 800 мм - накладки с маркировкой 2Р-65.

Накладки изготавливают из полностью раскисленной спокойной мартеновской стали М54 с содержанием углерода 0,45-0,62%, временным сопротивлением на разрыв не менее 860 МПа, пределом текучести — не менее 540 МПа, твердостью по Бринеллю в пределах 235-388 НВ.

Накладки 2Р65 могут быть первого и второго сорта. Накладки второго сорта разрешено использовать на промышленных путях, а один из торцов таких накладок замаркирован несмываемой красной краской с шириной полосы не менее 20 мм.

Чертеж:
