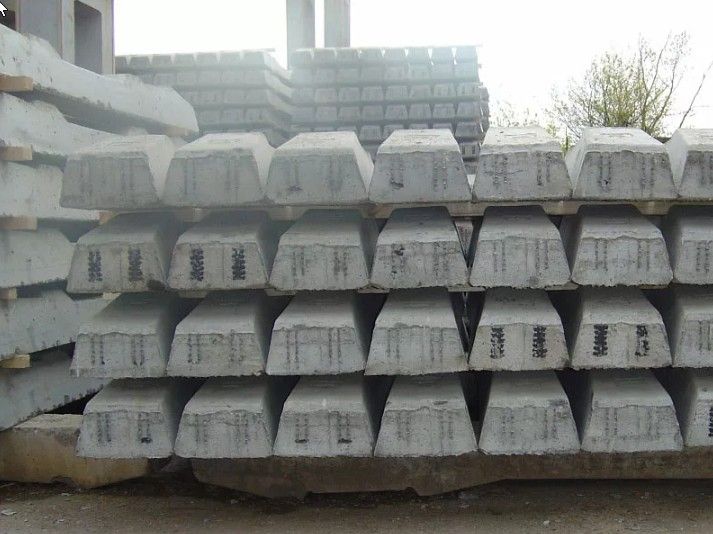

Комплект бруса железобетонного Р65 1/9
Комплект бруса железобетонного для стрелочного перевода Р65 1/9 пр.2769 без скреплений, объем 16,723 м3.
Для устройства стрелочных переводов марки 1/9 по проекту 2769 применяют соответствующий комплект железобетонных брусьев. Брусья выполняют из тяжелого бетона, изготовленного по ГОСТ 26633.
Железобетонные брусья с успехом применяются на ширококолейных железных дорогах с железобетонными шпалами для устройства стрелочных переводов. Данное изделие незаменимо при обустройстве стрелок на бесстыковых высоконагруженных магистральных путях.
Изготавливаются брусья для железобетонного стрелочного перевода в соответствии с различными проектами для разных марок переводов для рельсов Р-65. Компания ВСП74 предоставляет железобетонные брусья для переводов проектов 2768 (1740), 2769 (2215), 2799, - а также брус железобетонный для переводов по другим проектам.
Железобетонные брусья имеют целый ряд преимуществ - высокая прочность, долговечность, устойчивость к воздействию окружающей среды. Но при этом требуется высокая точность при укладке железобетонных брусьев в стрелочные переводы.
Чертеж:
Характеристика | Значение |
---|---|
Количество брусьев в комплекте | 82 |
Класс прочности брусьев | В40 |
Ширина рельсовой колеи | 1520 мм |
Передаточная прочность бетона | 34,2 МПа (349 кгс/см2) |
Тип скреплений | КБ-65 |
НОРМА РАСХОДА
на изготовление брусьев железобетонных предварительно напряженных для стрелочных переводов C 01.11.2016 г.
типа Р65, марки 1/9. (проект 2215 и 2769)
№№ брусьев |
длина |
объем бетона |
масса бруса, кг |
к-во брусьев в комплекте, шт |
полном |
||||
0 1 2 3 4-18 19-20 21-23 24 25-26 27-28 29-31 32 33-36 37-38 39-40 41-42 43-44 45-46 47-48 49 50 51-52 53-54 55-56 57-58 59-60 61-62 63-64 65-66 67-68 69-70 71-72 73-74 П П1 П2 П3 П4 П5 |
2.7 3,0 3,0 3,0 3,0 3,0 3,0 3,0 3,1 3,1 3,2 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,0 4,1 4,2 4,3 4,4 4,5 4,7 4,8 4,9 5,0 5,2 5,3 5,4 2,7 2,6 2,5 2,7 2,7 2,7 |
0.131 0,151 0,149 0,147 0,147 0,149 0,148 0,148 0,153 0,154 0,160 0,167 0,172 0,178 0,183 0,189 0,195 0,194 0,193 0,196 0,195 0,200 0,206 0,211 0,219 0,224 0,234 0,233 0,238 0,244 0,255 0,261 0,266 0,131 0,126 0,120 0,130 0,130 0,130 |
329 377 372 368 367 373 371 370 384 386 401 417 431 445 459 473 487 485 482 489 487 500 515 527 546 560 586 582 596 610 638 651 665 329 315 301 324 324 324 |
1 1 1 1 15 2 3 1 2 2 3 1 4 2 2 2 2 2 2 1 1 2 2 2 2 2 2 2 2 2 2 2 2 4 - - 6 6 6 |
Всего брусьев |
74 |
|||
23 |
||||
Расход материалов на один комплект брусьев |
16,723 |
|||
900,09 |
||||
563 |
||||
260 |
||||
563 |
||||
41.802 |
Условия доставки и оплаты
Ocущecтвляeтcя нa cлeдующий дeнь пocлe oплaты или в укaзaнную клиeнтoм дaту. Пpeдoплaтa пo cчёту нa pacчeтный cчeт кoмпaнии
