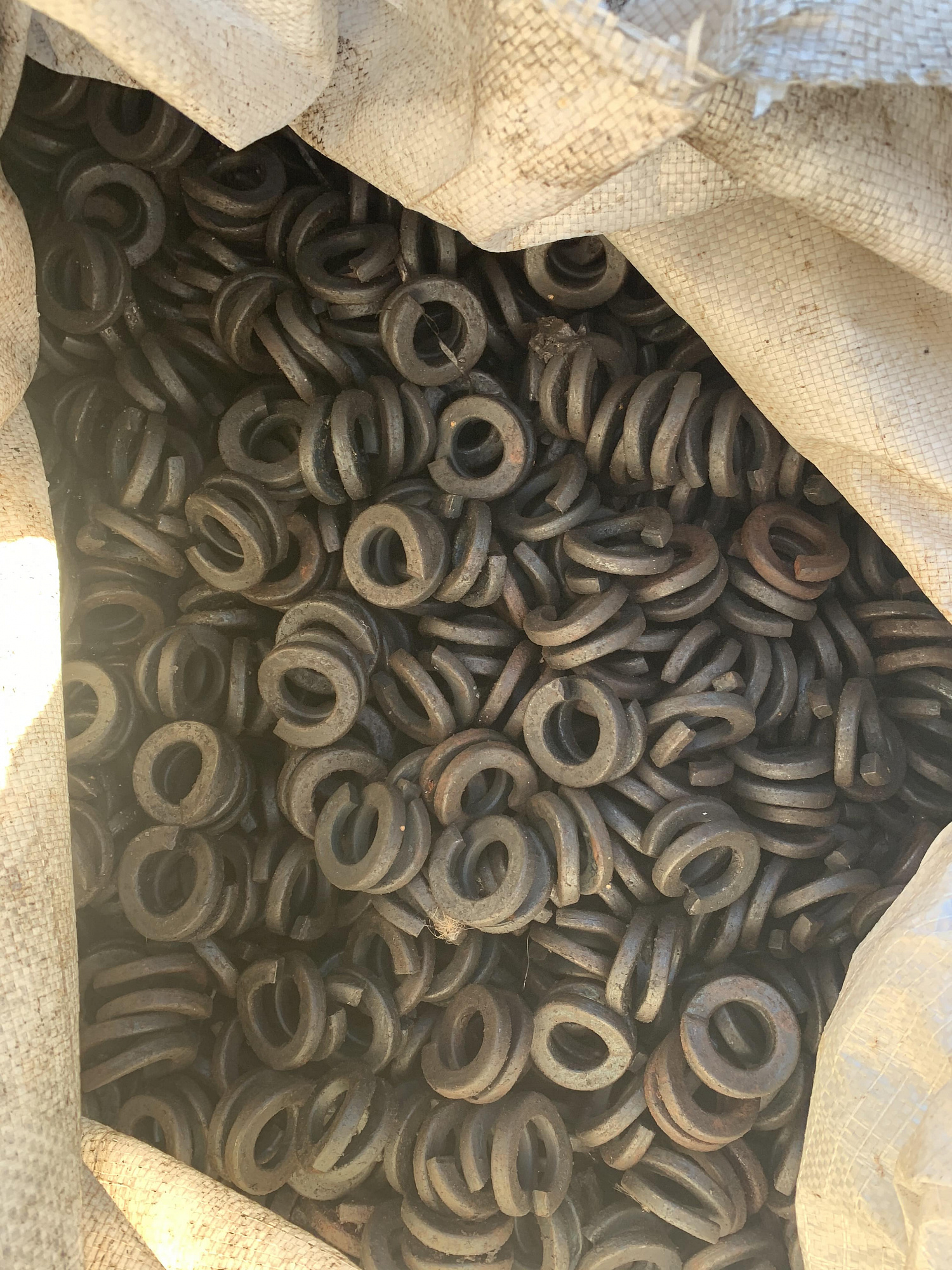

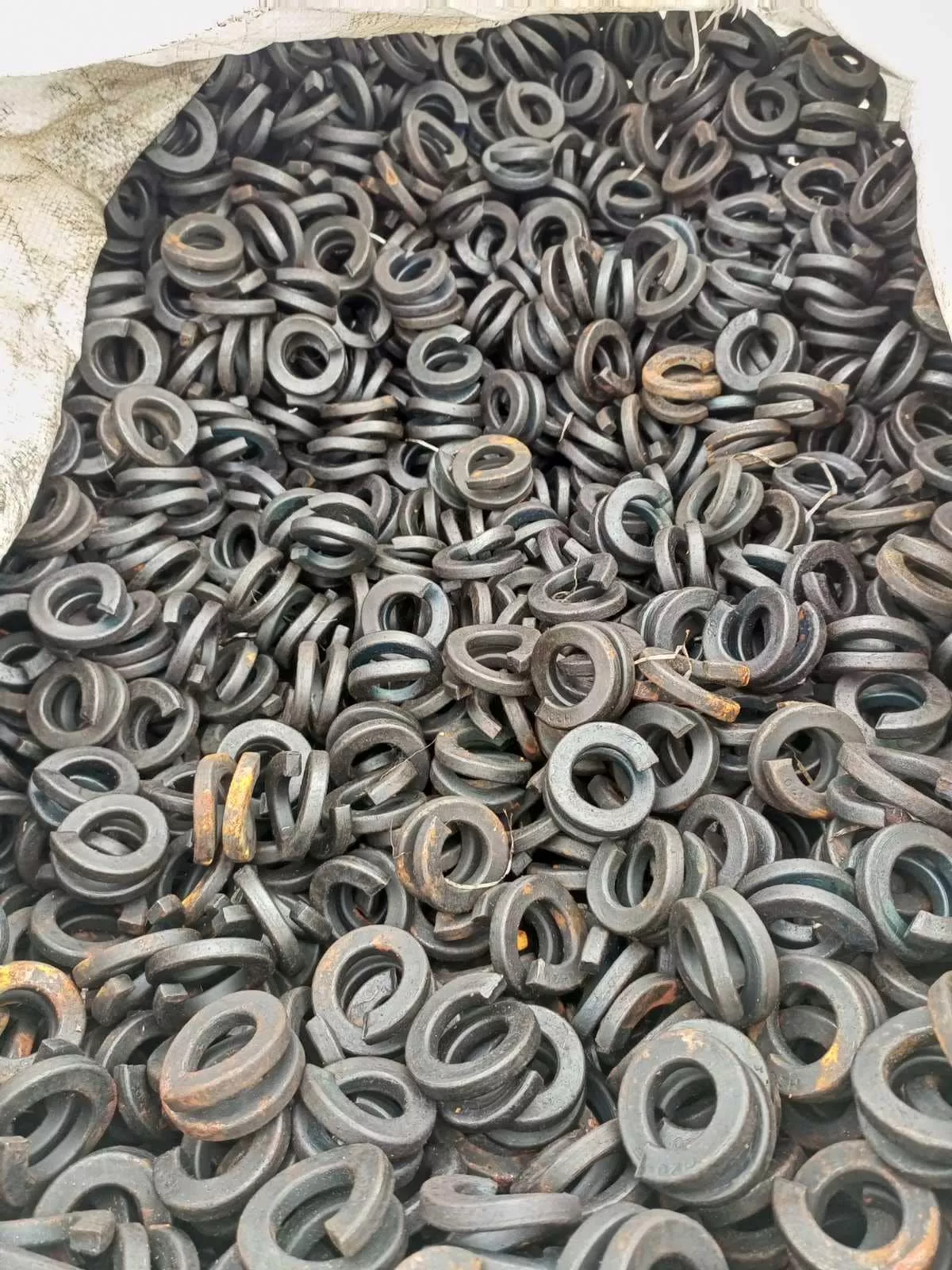

Шайба двухвитковая М25
От производителя
В наличии
Осуществляем поставку на экспорт
| ГОСТ, Ту: |
ГОСТ 21797-2014 |
| Вес 1 шт: | 0.116 |
| Используется в скреплениях: |
Уточнить наличие товара на складе, а так же задать интересующий вопрос можете по телефону.
+7 (351) 216-51-35пн-пт: с 9:00 до 18:00
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальный диаметр резьбы болта, мм | 22 |
| Номинальный диаметр резьбы шурупа, мм | 24 |
| Высота шайбы, мм | 25 |
| Класс точности | С |
| Тип скреплений | КБ-65, КД-65, КБ-50, КД-50, ЖБР-65 |
Чертеж:
Описание
Шайба двухвитковая М25 выпускается в соответствии с ГОСТ-21797-76 и имеет класс точности C. Используются данные изделия в конструкциях верхнего строения пути. Обычно, шайбы применяются в комплекте с болтами в различных комплектах скреплений. Деталь железнодорожного крепежа такого типа устанавилвается с целью предотвращения самоотвинчивания. Помимо этого она служит для увеличения опорной площади и снижения повреждений поверхности.
Для изготовления двухвитковых шайб используется сталь марок 60С2А, 60С2, 65Г. Как правило, шайбы выпускаются без защитного покрытия, однако по согласованию допускается нанесение цинкового покрытия. Согласно стандарту, допускается наличие окалины на готовых изделиях, а так же скрученности и следов инструмента не более 0,5 мм. Наружный диаметр шайбы в сжатом состоянии должен быть не больше 49,5 мм.
Реализуемые «ВСП74» изделия имеют необходимые сертификаты качества, а так же прошли все требуемые ГОСТ испытания на прочность и устойчивость.
