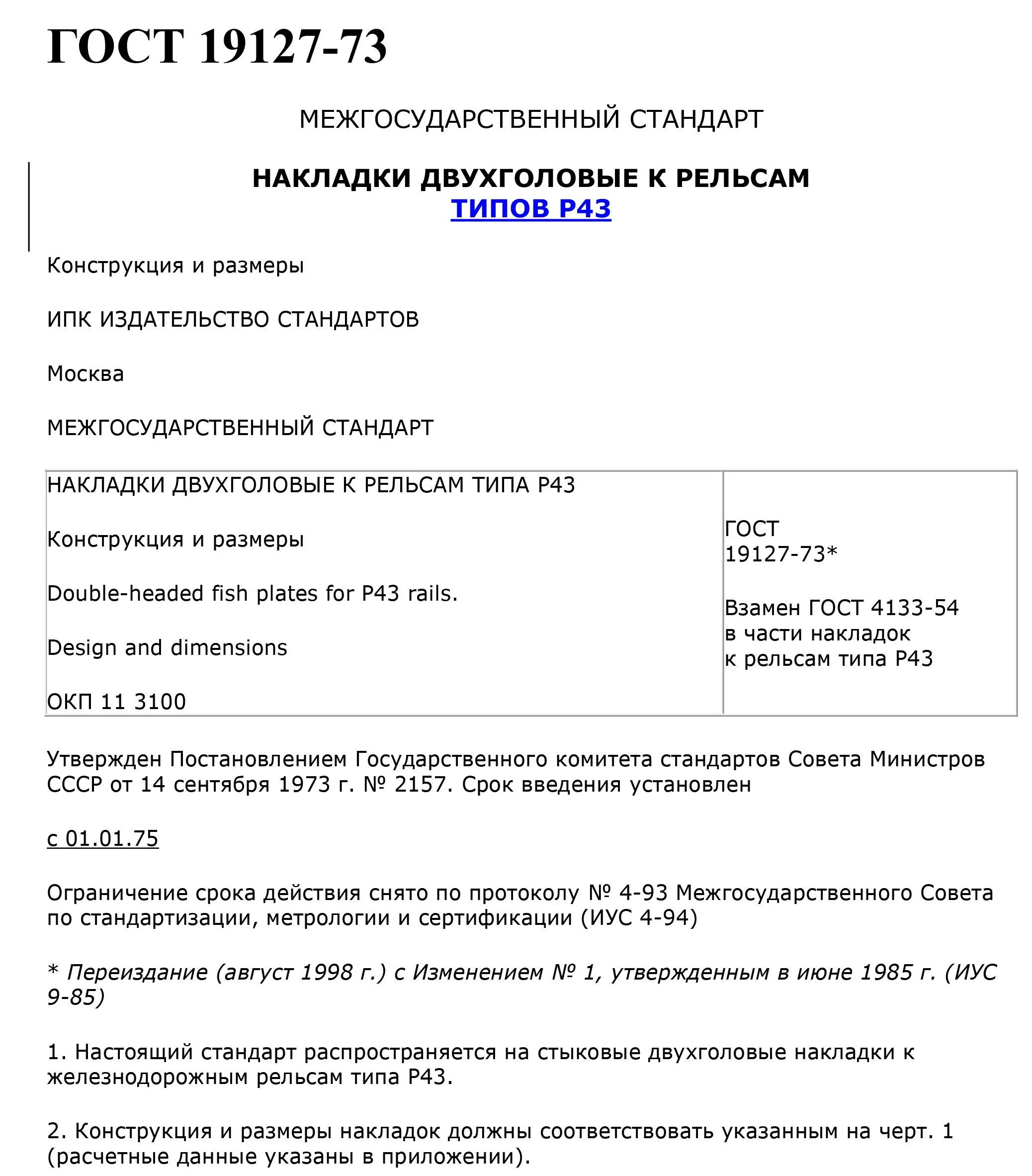

ГОСТ 19127-73

Накладки двухголовые к рельсам типа Р43. Конструкция и размеры

Описание

ГОСТ 19127-73 «Накладки двухголовые к рельсам типа Р43. Конструкция и размеры»* устанавливает требования к стыковым двухголовым накладкам для железнодорожных рельсов типа Р43. Стандарт определяет конструкцию и размеры накладок в двух исполнениях (1 и 2) с различным расположением болтовых отверстий, которые выбираются по согласованию между изготовителем и потребителем. Документ регламентирует площадь поперечного сечения проката (26,65 см²), массу погонного метра (20,92 кг), массу накладки исполнения 1 (16,01 кг) и исполнения 2 (9,49 кг), а также расчётные данные (моменты инерции, моменты сопротивления, положение центра тяжести). Стандарт устанавливает предельные отклонения по основным размерам: по длине ±4 мм, по высоте ±0,5 мм, по толщине шейки ±0,8 мм, по размерам болтовых отверстий ±0,5 мм, по смещению отверстий ±1,0 мм.

ГОСТ 19127-73* применяется при изготовлении, приёмке и поставке двухголовых накладок для рельсов типа Р43 на железнодорожных путях колеи 1520 мм. Технические требования к накладкам установлены по ГОСТ 4133-73. Радиусы закруглений, не указанные на чертеже, выполняются размером 2–6 мм. Размеры, на которые не установлены предельные отклонения, в готовых накладках не контролируются, но должны обеспечиваться технологией с точностью ±1,0 мм. Стандарт является действующим, ограничение срока действия снято по протоколу МГС № 4-93 (ИУС 4-94).
