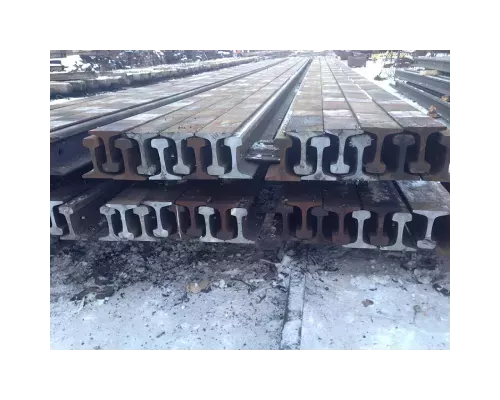

Рельсы узкоколейные

Виды узкоколейных рельсов

Узкоколейные рельсы изготавливаются в соответствии с двумя основными нормативными документами:

• ГОСТ 6368‑82 – регламентирует классические лёгкие рельсы Р9, Р11, Р18, Р24, применяемые на шахтных, временных и строительных линиях.
• ТУ 14‑2Р‑383‑2004 – определяет выпуск рельсов Р33, которые относятся к категории рудничных и применяются на узкоколейных промышленных ветках с повышенной нагрузкой.

Материал рельсов – углеродистая или марганцовистая сталь, иногда с легирующими добавками для повышения износостойкости и долговечности (например):

• 65Г, 70Г – марганцовистая сталь с высокой износостойкостью;
• 55, 60, 70 – углеродистые конструкционные стали;
• 76ХФ, 80ХФ – легированные стали с повышенной прочностью и устойчивостью к усталостным нагрузкам).

Такие марки обеспечивают:

• стойкость к динамическим нагрузкам на промышленных и шахтных линиях;
• устойчивость к выкрашиванию и износу головки рельса;
• увеличенный срок службы при работе с тяжёлым подвижным составом.

Технические характеристики узкоколейных рельсов

Рельсы по ГОСТ 6368‑82

Эти рельсы применяются на лёгких и временных путях, где важны простота укладки и минимальная нагрузка на основание пути.

Рельсы Р33 по ТУ 14‑2Р‑383‑2004

Рельсы Р33 – это более массивный профиль, который может использоваться на узкоколейных промышленных линиях с колеёй 600–900 мм. Их выбирают там, где необходима повышенная несущая способность и долговечность при высоких нагрузках.

Основные характеристики

Преимущества Р33:

• Повышенная износостойкость и стойкость к динамическим нагрузкам (твёрдость до 370 HB, допустимая осевая нагрузка до 60 кН/ось);
• Возможность эксплуатации в агрессивных промышленных условиях (срок службы 10–15 лет, устойчива к влажности и абразивной пыли);
• Совместимость с подвижным составом узкой колеи (колея 600–900 мм, локомотивы до 20 т/ось, вагонетки 5–10 т).

Сферы применения узкоколейных рельс

• Горнодобывающая промышленность – транспортировка руды и породы по шахтным и подземным линиям;
• Лесозаготовки – доставка древесины и оборудования по временным линиям;
• Строительство и инфраструктура – подвоз материалов к удалённым участкам стройки;
• Промышленные предприятия – внутренние узкоколейные пути с ограниченной нагрузкой на грунт;
• Временные и переносные линии – где требуется быстрая сборка и демонтаж пути.

Монтаж и эксплуатация рельс для узкой колеи

1. Основание пути
   Выбираются шпалы соответствующего формата, чаще всего деревянные пропитанные или металлические (например: шпалы деревянные пропитанные 1 категории для Р9–Р24, шпалы металлические узкоколейные для Р24 и Р33).
2. Крепление рельсов
   Используются накладки, болтовые соединения и клеммные системы, совместимые с выбранным профилем (например: накладка стыковая Р18 или Р24, болт стыковой М22х75 с гайкой и шайбой, костыль путевой 16×165 для рельсов Р9–Р24).
3. Радиусы кривых
   Для рельсов Р9–Р18 допускаются более крутые кривые, а для Р24 и Р33 требуется увеличенный радиус. Для поворотов используются стрелочные переводы узкой колеи (например: стрелочный перевод Р18 1/5, стрелочный перевод Р24 1/6).
4. Обслуживание пути
   Регулярная проверка на износ головки рельса, появление трещин и усталостных повреждений (для работы подойдут комплект стыковых накладок и болтов для подтяжки соединений и измерительный шаблон для контроля износа).
5. Продление ресурса рельсов
   Своевременная очистка пути от мусора и замена изношенных шпал позволяют увеличить срок службы рельсов на 20–30 % (например: шпалы деревянные пропитанные, костыли путевые, комплект стыковых накладок для Р33).

Рекомендации по выбору узкоколейных рельсов

Выбор оптимального профиля рельсов для узкой колеи зависит от нескольких факторов:

• массы и типа подвижного состава;
• интенсивности движения (суточное количество проходов вагонеток или тепловозов);
• характера нагрузки (руда, древесина, строительные материалы);
• условий эксплуатации (открытая площадка, шахта, агрессивная среда);
• срока службы линии (временная или постоянная).

Лёгкие и временные линии

Рекомендуемые рельсы: Р9, Р11, Р18 по ГОСТ 6368‑82.

Применение: временные строительные пути, лесозаготовки, шахтные ветки с небольшим подвижным составом.

Преимущества:

• Низкая масса рельсов облегчает монтаж и демонтаж (Р9 — 9,02 кг/м, Р11 — 11,23 кг/м, Р18 — 18,06 кг/м);
• Возможность укладки на лёгкое основание с минимальными затратами (не требует массивного балластного слоя, подходят деревянные шпалы 1 категории);
• Быстрый демонтаж при смене трассы или завершении работ (комплект на 100 м пути можно разобрать и перевезти силами 2–3 человек с использованием ручного инструмента).
• Особенности эксплуатации: рекомендуется регулярная проверка износа, так как лёгкий профиль быстрее подвержен деформации при ударных нагрузках.

Промышленные узкоколейки с умеренной нагрузкой

Рекомендуемые рельсы: Р24 по ГОСТ 6368‑82.

Применение: постоянные линии на промышленных предприятиях, строительные площадки с более тяжёлым подвижным составом.

Преимущества:

• Оптимальный баланс массы и прочности (масса 1 м — 24,07 кг, высота 107 мм, допустимая осевая нагрузка до 45 кН/ось);
• Возможность работы с локомотивной тягой и перевозкой более тяжёлых грузов (вагонетки 5–7 т, локомотивы до 12–15 т/ось);
• Повышенная устойчивость к износу по сравнению с Р18 (твёрдость головки до 300–320 HB, срок службы при правильном уходе 7–10 лет).
• Особенности эксплуатации: для увеличения срока службы рекомендуется использование пропитанных шпал и регулярное выправление пути.

Рудничные и промышленные линии с высокой нагрузкой

Рекомендуемые рельсы: Р33 по ТУ 14‑2Р‑383‑2004.

Применение: шахтные и подземные линии, промышленные узкоколейки с интенсивным движением и тяжёлым подвижным составом.

Преимущества:

• Высокая несущая способность и износостойкость (масса 1 м — 33,48 кг, высота 128 мм, твёрдость головки до 370 HB, допустимая осевая нагрузка до 60 кН/ось);
• Длительный срок службы в условиях высокой динамической нагрузки (служат 10–15 лет в промышленных условиях и до 20 лет при умеренной эксплуатации);
• Устойчивость к агрессивной среде и ударам при транспортировке тяжёлых грузов (подходит для шахт, металлургических и горнодобывающих предприятий, выдерживает высокую влажность и абразивную пыль).
• Особенности эксплуатации: при правильном монтаже и уходе срок службы таких рельсов значительно превышает лёгкие профили, что снижает затраты на обслуживание.

Правильный выбор рельсов позволяет обеспечить надёжность и долговечность пути, оптимизировать стоимость строительства и обслуживания, а также минимизировать простои в работе промышленного или шахтного транспорта.

Условия поставки

Мы предлагаем узкоколейные рельсы новые и б/у (после восстановления). Доступны различные варианты обработки поверхности, антикоррозийные покрытия и индивидуальные типоразмеры под заказ.

Для получения подробных технических характеристик и консультации свяжитесь с нашими специалистами.
