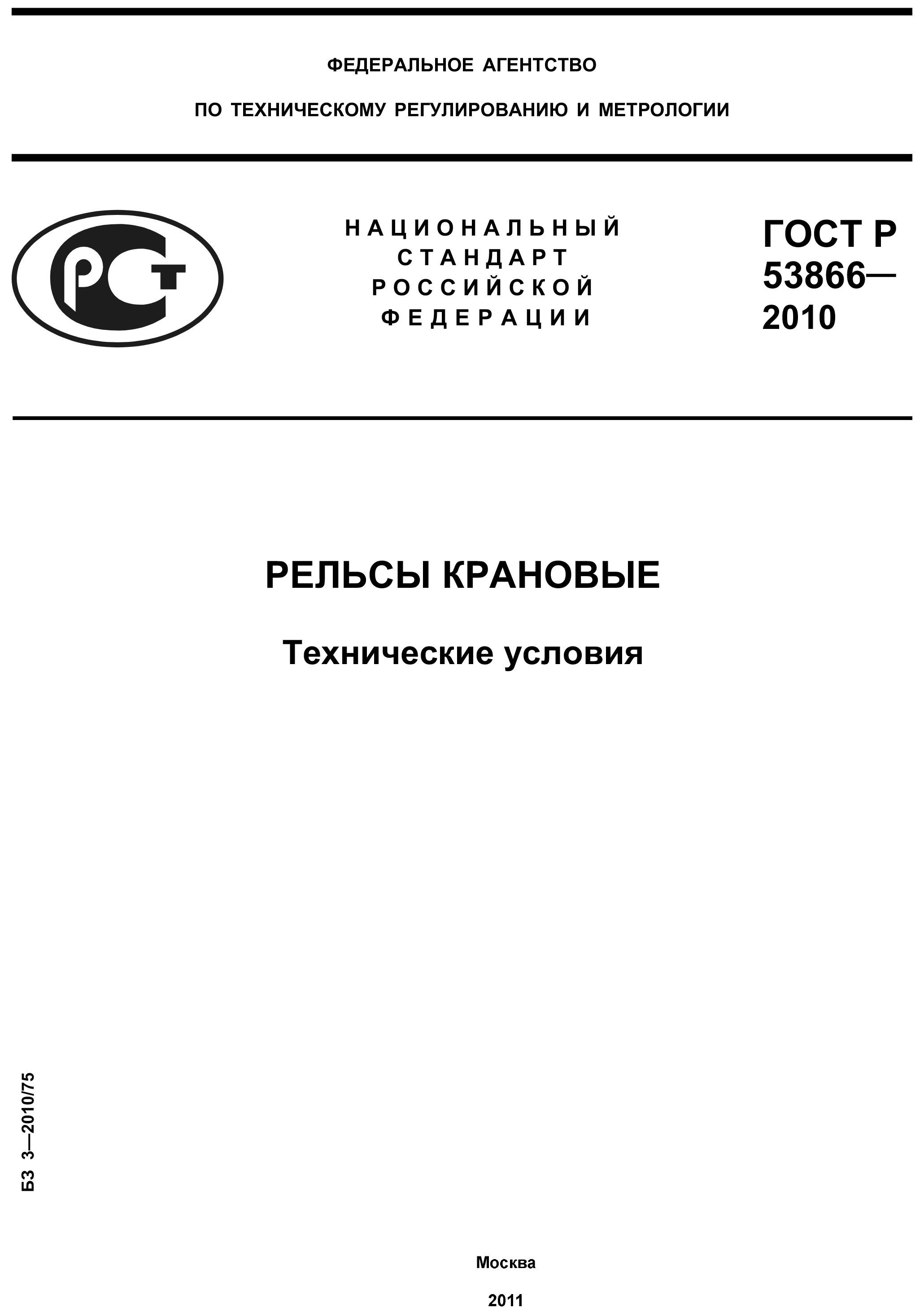

ГОСТ Р 53866-2010
Описание
ГОСТ Р 53866-2010 распространяется на крановые рельсы типов КР70, КР80, КР100, КР120 и КР140, предназначенные для путей грузоподъемных кранов. Стандарт устанавливает геометрические параметры поперечного сечения (ширина головки от 70 до 140 мм, ширина подошвы от 120 до 170 мм, высота от 120 до 170 мм), площадь профиля (от 60,5 до 187,2 см²), массу 1 м (от 47,5 до 146,98 кг), а также предельные отклонения по размерам в зависимости от точности прокатки (повышенная Б или обычная В). Рельсы изготовляются длиной от 4 до 12 м, без болтовых отверстий (по согласованию — с отверстиями на концах). Требования к прямолинейности: в горизонтальной плоскости — 0,08% длины, в вертикальной — 0,06%; скручивание не более 1,5 мм; вогнутость подошвы не допускается, выпуклость ограничена (до 2,5 мм общей, до 1 мм в средней части). Концы рельсов должны быть ровно обрезаны, косину не более 5 мм.
Рельсы изготовляются из стали марки 63 (углерод 0,53–0,73%, марганец 0,60–1,00%, кремний 0,15–0,35%, сера и фосфор не более 0,035–0,040%, хром, никель, медь не более 0,30% каждого) или из стали по ГОСТ Р 51685. Механические свойства: временное сопротивление не менее 730 Н/мм², предел текучести не менее 370 Н/мм², относительное удлинение не менее 6%, твёрдость поверхности катания не менее 212 НВ. При сумме (C + 1/4Mn) ≥ 0,72% механические свойства обеспечиваются технологией изготовления и не контролируются. На поверхности не допускаются трещины, закаты, плены, рванины; дефекты удаляются зачисткой с ограничениями по глубине. Приёмка — партиями одной плавки одного типа. Маркировка содержит тип рельса, предприятие-изготовитель, год, номер плавки и приёмочное клеймо. Гарантийный срок эксплуатации — 18 месяцев с момента ввода крана в эксплуатацию. Транспортирование и хранение — по ГОСТ 7566.
