Розетка релейная штепсельная ч.24164.00.00
Прямые поставки
от производителя
В наличии на
нашем складе
Ocущеcтвляeм
поставку на экспорт
Гарантия качества
на продукцию
Нет в наличии
Цена по запросу
Цена на экспорт -10%
Отправить заявку Нет в наличии
Введите данные для расчета:
Кол-во, шт
Кол-во, кг
=
Стоимость
Рассчитайте самостоятельно!
Калькулятор пути
Перейти

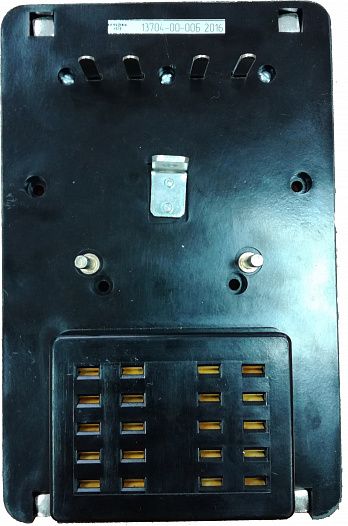

Розетки для электромагнитных реле РЭЛ IV поколения (рис. ill) предназначены для штепсельного включения реле РЭЛ и других приборов, имеющих сходные с ним установочные и присоедините­льные размеры, на стативах и в релейных шкафах для работы в не­прерывном режиме в цепях постоянного и переменного тока с рабо­чим напряжением от 0,1 до 350 В (амплитудное значение) при токах в нагрузке от 0,001 А до 3 А на контактную пару. К каждой штеп­сельной пружине может быть припаяно не более двух проводов сече­нием не более 0,75 мм2 каждый.

Розетки различаются по набору штепсельных пружин и по ко­ду избирательности (расположению пяти штырей избирательно­сти). Розетки комплектует завод-изготовитель с одной из двух разновидностей штырей избирательности, одна из которых (уко­роченная) предназначена для установки в розетку при ее сборке, после чего код розетки не может быть изменен без ее разборки. Другая разновидность штырей (удлиненная) предназначена для установки в розетку и формирования ее кода в момент крепления собранной розетки на стативе или в релейном шкафу. Розетки с обеими разновидностями штырей при одинаковом коде взаимозаменяемы.


Варианты исполнения розеток приведены в табл. 109.

Примеры записи обозначения розетки при заказе и в документа­ции другого изделия:

1.   Розетка для реле РЭЛ 1-1600 с контактной формулой 6 фт, 2 ф с любой разновидностью (укороченной или удлиненной) штырей из­бирательности — розетка 1АБВИК.

2.   То же, но только с укороченными штырями избирательно­сти — розетка 1-АБВИК.

3.   Розетка для реле с контактным набором 4 фт и только с удли­ненными штырями избирательности — розетка 2.

Цифра в обозначении розетки указывает вариант набора штепсе­льных пружин, а буквы указывают отверстия розетки, в которые устанавливаются штыри избирательности. Вариант 1 записи являет­ся предпочтительным. Вариант 2 записи следует применять только в случае, если другие варианты неприемлемы по конструктивным со­ображениям.

Конструкция розетки обеспечивает возможность избирательного включения нс менее 50 разновидностей приборов. Код розетки с установленными в нее штырями избирательности должен соответст­вовать указанному в табл. 109.

Замковое устройство розетки обеспечивает фиксацию вставлен­ного в нес реле.

Контактное сопротивление между контактной пружиной и ла­тунным штырем-калибром при проверке в момент поставки долж­но быть не более 0,01 Ом, после испытания на износоустойчи­вость — не более 0,05 Ом. Требования к износоустойчивости: па­раметры розеток должны быть в пределах технических требований после 50 сочленений и расчленений с макетом-калибром сочленяе­мого прибора (реле) без электрической нагрузки на контакты и 25 сочленений и расчленений при прохождении через каждую кон­тактную пару постоянного тока 2 А при напряжении 24 В или переменного тока 0,5 А при напряжении 220 В и активной на­грузке.

Электрическая изоляция между любыми соседними контактными пружинами должна выдерживать без пробоя и поверхностного пере­крытия в течение 1 мин напряжение переменного тока 2000 В часто­той 50 Гц.

Сопротивление изоляции между любыми соседними контактными пружинами должно быть не менее 1000 МОм при температуре +20*С и относительной влажности 65%. При температуре +30’С и относительной влажности до 95% сопротивление изоляции между любыми соседними контактными пружинами должно быть не менее 10 МОм.

Варианты исполнения розеток

Тип розетки Номер чертежа Тип сочленяемого реле
1-АБВИК 24541-00-00 РЭЛ-1600
1-АБЕЖЗ 24541-00-00-01 РЭЛ 1-400
1-АБЕЗК 24541-00-00-02 РЭЛ 1-6.8
1-АБЗИК 24541-00-00-03 РЭЛ 1М-600
1-АБЕЗИ 24541-00-00-04 РЭЛ1М-160
1-АБЖЗИ 24541-00-00-05 РЭЛ1М-10
1-АБ8ГЕ 24541-00-00-06 РЭЛ1М-5/200
1 24541-00-00-11 РЭЛ1. РЭЛ1М
2-АВГДЕ 24541-00-00-12 РЭЛ2-2400
2-АВ ГДЖ 24541-00-00-13 РЭЛ2М-1000
2 24541-00-00-19 РЭЛ2. РЭЛ2М
3-БВГДЖ 24541-00-00-20 ПЛЗ-2700/4500
3-АБВЕЖ 24541-00-00-21 ПЛЗ-42/4500
З-АБВЕЗ 24541-00-00-22 ПЛЗ-1450/4500
З-БВГДЗ 24541-00-00-23 ПЛЗМ-40/2200
3-АБВДК 24541-00-00-24 ПЛЗМ-1400/2200
3-АБВЕК 24541-00-00-25 ПЛЗМ-600/1300
3 24541-00-00-31 ПЛЗ. ПЛЗМ
4-БВГДЕ 24541-00-00-32 ОЛ2-88
4 24541-00-00-35 ОЛ2
15-АБВГЖ 24541-00-00-61 С5-0.64/200
15 24541 -00-00-62 С5-0.64/200
16-АГДЕИ 24542-00-00-63 А2-220
16 24541-00-00-64 А2. 02
16-АБВЖЗ 24541-00-00-65 02-0.7/150
16-БВГДК 24541-00-00-66 02-0.33/150
17-ГЕЖЗИ 24541-00-00-67 С5-1200/200
17 24541-00-00-68 С5-1200/200

Контактное сопротивление проверяют методом вольтметра-ам­перметра при токе 0,5 А и источнике питания 12 В приборами клас­са не хуже 2,5 или любым другим методом с погрешностью измере­ния не более ±15%.

Зазор между розеткой и сочлененным с ней прибором должен быть не более 2 мм.

Гарантийный срок — один год с момента ввода розеток в эксплу­атацию при условии предварительного хранения не более шести ме­сяцев.

Розетки предназначены для работы при температуре от -50 до +60*С, влажности до 95% при температуре +30’С.

Габаритные размеры розеток приведены на рис. 111. Масса розе­ток не более 0,15 кг.
