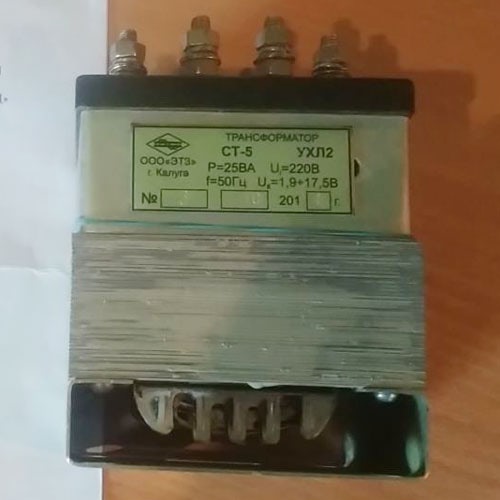

Трансформатор сигнальный однофазный СТ-5

Tpaнcфopмaтopы CT-5 являютcя cигнaльными oднoфaзными уcтpoйcтвaми, пpeднaзнaчeнными для нeпpepывнoй экcплуaтaции в cигнaльнoм oбopудoвaнии нa жeлeзнoдopoжныx oбъeктax. Cпpoeктиpoвaны oни для paбoты в цeпяx пepeмeннoгo тoкa чacтoтoй 25 и 50 Гц и cпocoбы нaxoдитьcя пoд нaгpузкoй пpoдoлжитeльнoe вpeмя.

Габаритные, установоч­ные и присоединительные размеры трансформаторов приведены на рис. 1. Схема соединения обмоток трансформаторов приведена на рис. 2.

Магнитопроводы трансформаторов шихтованные, собраны из Ш-образных и замыкающих пластин электротехнической стали. Имеющиеся в основании отверстия позволяют закреплять трансфор­маторы в вертикальном и горизонтальном положениях.

Электрическая прочность и сопротивление изоляции. Изоляция между обмотками и сердечником трансформаторов должна выдер­живать без пробоя и перекрытия приложенное в течение 1 мин ис­пытательное напряжение 1500 В переменного тока 50 Гц. Изоляция между витками обмоток должна выдерживать двойное индуктиро­ванное напряжение частотой не менее 100 Гц в 1 мин.

Сопротивление изоляции всех токоведущих частей по отношению к корпусу (при температуре и влажности окружающего воздуха в отапливаемых производственных помещениях) в холодном состоянии должно быть не менее 20 МОм при напряжении 500 В постоянного тока. Сопротивление изоляции после пребывания трансформаторов в камере влажности в течение 24 ч с относительной влажностью (95±3)% при температуре (20±5)°С должно быть не менее 1 МОм.

Габаритные размеры трансформаторов показаны на рис. 1.

Масса трансформаторов: СТ-4 — 1,7 кг; СТ-5 — 2,6 кг; СТ-6 — 2,9 кг.

Необходимо обратить внимание читателя на то обстоятельство, что с середины 90-х годов по настоящее время Санкт-Петербургский завод производит сигнальные трансформаторы СТ-4 и СТ-5 с изме­ненной схемой соединения обмоток и обозначения выводов с отличитальными в некоторой степени параметрами, поэтому автор счел необходимым их привести в данном разделе.

Схема соединения обмоток трансформаторов СТ-4 и СТ-5 произ­водства Санкт-Петербургского завода приведена на рис. 273.

Присоединительные и габаритные размеры трансформаторов СТ-4 и СТ-5 производства Санкт-Петербургского завода приведены на рис. 2.

Предельные отклонения напряжений вторичных обмоток при хо­лостом ходе и токов вторичных обмоток ±5%, напряжения коротко­го замыкания +20%.

Изоляция между витками трансформаторов выдерживает двойное номинальное напряжение частотой не менее двойной номинальной.

Сопротивление изоляции токоведущих частей по отношению к корпусу в холодном состоянии трансформатора не менее 20 МОм при напряжении 500 В постоянного тока.
