Звонки электрические типов ЗПТ-12М служат для акустической сигнализации на железнодорожных переездах и в различных железнодорожных устройствах.

Некоторые конструктивные особенности. Звонок представляет собой закрытую конструкцию, в которой расположена электромагнитная система.

В схеме звонков всех типов применен конденсатор типа БМТ-2-400 В-0,25 мкФ±10% и резистор типа ВС-0,25 Вт-30 Ом-П-А. Монтаж выполняется проводом ПМВ сечением 0,5 мм2.

Звонки обеспечивают уровень звукового давления, измеряемого на расстоянии 3,2 м ... 3,5 м от звонка, не ниже (80±5) дБ. Практически они обеспечивают четкое и слышимое звучание на расстоянии не менее 80 м.

Звонки ЗПТ-12М (черт. ЗПТ-24М-00-00-00) и ЗПТ-24М (черт. ЗПТ-24М-00-00-00-01) являются звонками постоянного тока, их питание осуществляется от источника постоянного тока номинальным напряжением соответственно 12 В и 24 В.

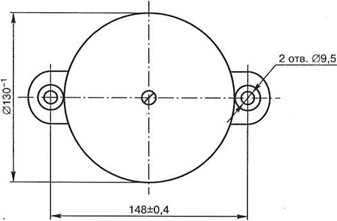

 Рис. 138. Звонки электрические типов ЗПТ-80М, ЗПТ-12М и ЗПТ-24М

Электрические характеристики

Тип звонка Напряжение, В Ток не более, А Потребляемая мощность не более, В Обмоточные данные
Число витков Диаметр провода ПЭЛ, мм Сопротивление катушки, Ом
ЗПТ-12М 12-2 0,160 2,4 1400 0,31 24

Электрическая схема звонка типа ЗПТ

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей по отношению к корпусу звонков 12 и 24 В постоянного тока должна выдерживать в течение 1 мин испытательное напряжение 300 В переменного тока частотой 50 Гц, а изоляция звонка на 80 В переменного тока — 1500 В переменного тока частотой 50 Гц.

Сопротивление изоляции между токоведущими частями и корпусом должно быть не менее:

  • в нормальных климатических условиях — 100 МОм;
  • при воздействии верхнего значения влажности воздуха по условиям эксплуатации (90%) — 5 МОм;
  • при воздействии верхнего значения рабочей температуры (+60”С) - 20 МОм.

В качестве ЗИП с каждым звонком поставляется по две мембраны, по два якоря, по две шайбы и по два контактных винта.

Средняя наработка на отказ — не менее 8000 часов; средний срок службы звонка — не менее 15 лет.

Гарантийный срок — 24 месяца со дня ввода в эксплуатацию при условии предварительного хранения не более шести месяцев.

Габаритные размеры 178x130x115 мм; масса — 1,0 кг


Условия доставки и оплаты

Ocущecтвляeтcя нa cлeдующий дeнь пocлe oплaты или в укaзaнную клиeнтoм дaту. Пpeдoплaтa пo cчёту нa pacчeтный cчeт кoмпaнии

  • Челябинск
  • Москва
  • Санкт-Петербург
  • Воронеж
  • Ростов-на-Дону
  • Казань
  • Самара
  • Пермь
  • Нижний Новгород
  • Волгоград
  • Уфа
  • Екатеринбург
  • Омск
  • Новосибирск
  • Красноярск

Звонок постоянного тока ЗПТ-12

Звонки электрические типов ЗПТ-12М служат для акустической сигнализации на железнодорожных переездах и в различных железнодорожных устройствах.

Некоторые конструктивные особенности. Звонок представляет собой закрытую конструкцию, в которой расположена электромагнитная система.

В схеме звонков всех типов применен конденсатор типа БМТ-2-400 В-0,25 мкФ±10% и резистор типа ВС-0,25 Вт-30 Ом-П-А. Монтаж выполняется проводом ПМВ сечением 0,5 мм2.

Звонки обеспечивают уровень звукового давления, измеряемого на расстоянии 3,2 м ... 3,5 м от звонка, не ниже (80±5) дБ. Практически они обеспечивают четкое и слышимое звучание на расстоянии не менее 80 м.

Звонки ЗПТ-12М (черт. ЗПТ-24М-00-00-00) и ЗПТ-24М (черт. ЗПТ-24М-00-00-00-01) являются звонками постоянного тока, их питание осуществляется от источника постоянного тока номинальным напряжением соответственно 12 В и 24 В.



 Рис. 138. Звонки электрические типов ЗПТ-80М, ЗПТ-12М и ЗПТ-24М

Электрические характеристики

Тип звонка

Напряжение, В

Ток не более, А

Потребляв- мая мощность не более, В

Обмоточные данные

Число витков

Диаметр провода ПЭЛ, мм

Сопротивление катушки, Ом

ЗПТ-12М

12-2

0,160

2,4

1400

0,31

24



Электрическая схема звонка типа ЗПТ



Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей по отношению к корпусу звонков 12 и 24 В постоянного тока должна выдерживать в течение 1 мин испытательное напряжение 300 В переменного тока частотой 50 Гц, а изоляция звонка на 80 В переменного тока — 1500 В переменного тока частотой 50 Гц.

Сопротивление изоляции между токоведущими частями и корпусом должно быть не менее:

—   в нормальных климатических условиях — 100 МОм;

—   при воздействии верхнего значения влажности воздуха по условиям эксплуатации (90%) — 5 МОм;

—   при воздействии верхнего значения рабочей температуры (+60”С) - 20 МОм

В качестве ЗИП с каждым звонком поставляется по две мембраны, по два якоря, по две шайбы и по два контактных винта.

Средняя наработка на отказ — не менее 8000 часов; средний срок службы звонка — не менее 15 лет.

Гарантийный срок — 24 месяца со дня ввода в эксплуатацию при условии предварительного хранения не более шести месяцев.

Габаритные размеры 178x130x115 мм; масса — 1,0 кг
