Ампервольтметр Ц-4380М
Прямые поставки
от производителя
В наличии на
нашем складе
Ocущеcтвляeм
поставку на экспорт
Гарантия качества
на продукцию
Характеристики:
ГOCT, Tу: ТУ У 13566542.002-98
Вес 1 шт (кг): 1.5
Нет в наличии
Цена по запросу
Цена на экспорт -10%
Отправить заявку Нет в наличии
Введите данные для расчета:
Кол-во, шт
Кол-во, кг
=
Стоимость
Рассчитайте самостоятельно!
Калькулятор пути
Перейти

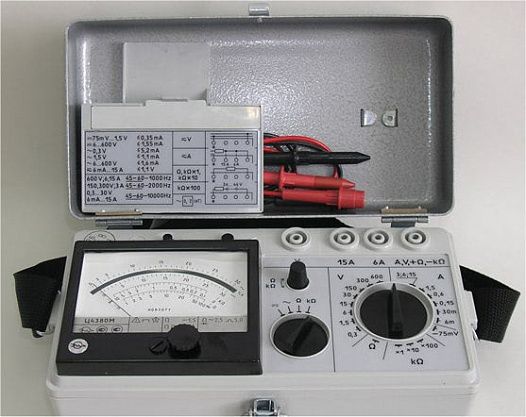

Тестер Ц4380М представляет собой электроизмерительный многофункциональный прибор с автоматической защитой от электрических перегрузок предназначенный для измерения:

  • силы и напряжения постоянного тока;

  • среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;

  • силы и напряжения импульсного тока постоянного и переменного направления (длительность импульсов от 0,21 до 0,62 с, длительность пауз от 0,11 до 0,81 с, форма огибающей импульсов близка к прямоугольной);

  • сопротивления постоянному току в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте.

Область применения

Прибор Ц4380М применяется при наладке, эксплуатации и ремонте в устройствах автоматики и телемеханики сигнализации железнодорожного транспорта.

Условия эксплуатации

По рабочим климатическим условиям применения прибор относится к группе 2 ГОСТ 22261 и исполнению УХЛ 1.1 ГОСТ 15150, при этом значение температуры окружающего воздуха рабочих условий применения от -30 до +40°C, верхнее значение относительной влажности воздуха рабочих условий применения 80% при температуре +25°C, атмосферное давление 84 - 106,7 кПа (630 - 800 мм. рт. ст.).

Технические характеристики

Измеряемые комбинированным прибором Ц4380М величины, диапазоны измерений, классы точности, пределы допускаемой основной погрешности в нормальных условиях применения, сила тока, потребляемого прибором и падения напряжения на гнездах прибора соответствуют указанным в таблице 1.

Измеряемая величина Диапазон измерений Класс точности Пределы допускаемой приведенной основной погрешности, % Падение напряжения, В, не более Ток потребления, мA, не более
от измеряемого сигнала от источника питания
Сила постоянного тока, A 0-0,006; 0-0,03; 0-0,15; 0-0,6; 0-1,5; 0-3; 0-6; 0-15 1,5 ± 1,5 1,1 - -
Сила переменного тока, А 0-0,006; 0-0,03; 0-0,15; 0-0,6; 0-1,5; 0-3; 0-6; 0-15 2,5 ± 2,5 1,1 - -
Сила импульсного тока постоянного и переменного направления, А 0-0,006; 0-0,03; 0-0,15; 0-0,6; 0-1,5; 0-3; 0-6; 0-15 5,0 ± 5,0 1,1 - -
Напряжение постоянного тока, В 0-0,075; 0-0,3; 0-1,5 1,5 ± 1,5 - 0,35 -
0-6; 0-15; 0-30; 0-150; 0-300; 0-600 1,55
Напряжение переменного тока, В 0-0,3 2,5 ± 2,5 - 5,2 -
0-1,5 1,1
0-6; 0-15; 0-30; 0-150; 0-300; 0-600 1,6
Сопротивление постоянному току, кОм 0,001-0,1 0,1-10 1,0-100 10-1000 2,5 ± 2,5 - - 40,0 7 0,7 0,7
Напряжение импульсного тока постоянного направления, В 0-0,075; 0-0,3; 0-1,5 5,0 ± 5,0 - 0,35 -
0-6;0-15; 0-30; 0-150; 0-300; 0-600 1,55
Напряжение импульсного тока переменного направления, В 0-0,3 5,0 ± 5,0 - 5,2 -
0-1,5 1,1
0-6; 0-15; 0-30; 0-150; 0-300; 0-600   1,6

Частотный диапазон прибора при измерениях силы и напряжения переменного тока соответствует значениям таблицы 2.

Конечные значения диапазонов измерений Нормальная область частот Средняя частота нормальной области частот, Гц Рабочая область частот, Гц
600 В; 6; 15 A 45 – 60 Гц 52,5 Гц 60 – 1000 Гц
150; 300 В; 3 A 60 – 2000 Гц
0,3; 1,5; 6; 15; 30 В 60 – 10000 Гц
0,006; 0,03; 0,15; 0,6; 1,5 A 60 – 10000 Гц

Время успокоения прибора не превышает 4 с. Время установления рабочего режима прибора - 30 с после включения, за исключением диапазонов измерения импульсных сигналов, где время установления рабочего режима составляет 1 мин.

Режим работы прибора (кроме диапазонов измерений 0 - 6 А и 0 - 15 А) непрерывный.

Продолжительность непрерывной работы - в течение 16 ч с перерывом до повторного включения 1 ч.

Для диапазонов измерений 0 - 6 А и 0 - 15 А режим работы прерывистый. Продолжительность работы для диапазона 0 - 6 А не более 10 мин и для диапазона 0 - 15 А не более 5 мин с перерывом до повторного включения не менее 15 мин.

В процессе работы, при необходимости, следует заменять встроенные электрохимические источники тока.

Средний полный срок службы тестера, не менее, 12 лет.

Габаритные размеры прибора 245 х 145 х 115 мм.

Масса прибора 1,5 кг. Масса комплекта поставки прибора с принадлежностями не более 2 кг.

Комплект поставки

  1. Прибор электроизмерительный многофункциональный Ц4380М – 1 шт.
  2. Провод соединительный – 2 шт.
  3. Зажим контактный – 2 шт.
  4. Потребительская тара – 1 шт.
  5. Паспорт – 1 экз.
  6. Свидетельство о приемке – 1 экз.

Примечания

Допускается поставлять свидетельство о приемке не отдельным документом, а в составе паспорта одним из его разделов.

Прибор поставляется без электрохимических источников тока.



Условия доставки и оплаты

Ocущecтвляeтcя нa cлeдующий дeнь пocлe oплaты или в укaзaнную клиeнтoм дaту. Пpeдoплaтa пo cчёту нa pacчeтный cчeт кoмпaнии

  • Челябинск
  • Москва
  • Санкт-Петербург
  • Воронеж
  • Ростов-на-Дону
  • Казань
  • Самара
  • Пермь
  • Нижний Новгород
  • Волгоград
  • Уфа
  • Екатеринбург
  • Омск
  • Новосибирск
  • Красноярск

Ампервольтметр Ц-4380М
Название ГОСТа
ТУ У 13566542.002-98

Тестер Ц4380М представляет собой электроизмерительный многофункциональный прибор с автоматической защитой от электрических перегрузок предназначенный для измерения:

·         силы и напряжения постоянного тока;

·         среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;

·         силы и напряжения импульсного тока постоянного и переменного направления (длительность импульсов от 0,21 до 0,62 с, длительность пауз от 0,11 до 0,81 с, форма огибающей импульсов близка к прямоугольной);

·         сопротивления постоянному току в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте.

Область применения

Прибор Ц4380М применяется при наладке, эксплуатации и ремонте в устройствах автоматики и телемеханики сигнализации железнодорожного транспорта.

Условия эксплуатации

По рабочим климатическим условиям применения прибор относится к группе 2 ГОСТ 22261 и исполнению УХЛ 1.1 ГОСТ 15150, при этом значение температуры окружающего воздуха рабочих условий применения от -30 до +40°C, верхнее значение относительной влажности воздуха рабочих условий применения 80% при температуре +25°C, атмосферное давление 84 - 106,7 кПа (630 - 800 мм. рт. ст.).

Технические характеристики

Измеряемые комбинированным прибором Ц4380М величины, диапазоны измерений, классы точности, пределы допускаемой основной погрешности в нормальных условиях применения, сила тока, потребляемого прибором и падения напряжения на гнездах прибора соответствуют указанным в таблице 1.

Измеряемая величина

Диапазон измерений

Класс точности

Пределы допускаемой приведенной основной погрешности, %

Падение напряжения, В, не более

Ток потребления, мA, не более

от измеряемого сигнала

Сила постоянного тока, A

0-0,006; 0-0,03;

0-0,15; 0-0,6;

0-1,5; 0-3; 0-6;

0-15

1,5

± 1,5

1,1

-

Сила переменного тока, А

0-0,006;

0-0,03;

0-0,15; 0-0,6;

0-1,5; 0-3; 0-6;

0-15

2,5

± 2,5

1,1

-

Сила импульсного тока постоянного и переменного направления, А

0-0,006;

0-0,03; 0-0,15;

0-0,6; 0-1,5;

0-3; 0-6;

0-15

5,0

± 5,0

1,1

-

Напряжение постоянного тока, В

0-0,075; 0-0,3;

0-1,5

1,5

± 1,5

-

0,35

0-6; 0-15; 0-30;

0-150; 0-300;

0-600

1,55

Напряжение переменного тока, В

0-0,3

2,5

± 2,5

-

5,2

0-1,5

1,1

0-6; 0-15; 0-30;

0-150; 0-300;

0-600

1,6

Сопротивление постоянному току, кОм

0,001-0,1

0,1-10

1,0-100

10-1000

2,5

± 2,5

-

-

Напряжение импульсного тока постоянного направления, В

0-0,075; 0-0,3;

0-1,5

5,0

± 5,0

-

0,35

0-6;0-15;

0-30; 0-150;

0-300; 0-600

1,55

Напряжение импульсного тока переменного направления, В

0-0,3

5,0

± 5,0

-

5,2

0-1,5

1,1

0-6; 0-15;

0-30; 0-150;

0-300; 0-600



1,6


Частотный диапазон прибора при измерениях силы и напряжения переменного тока соответствует значениям таблицы 2.

Конечные значения диапазонов измерений

Нормальная область частот

Средняя частота нормальной области частот, Гц

Рабочая область частот, Гц

600 В; 6; 15 A

45 – 60 Гц

52,5 Гц

60 – 1000 Гц

150; 300 В; 3 A

60 – 2000 Гц

0,3; 1,5; 6; 15; 30 В

60 – 10000 Гц

0,006; 0,03; 0,15;

0,6; 1,5 A

60 – 10000 Гц


  Время успокоения прибора не превышает 4 с. Время установления рабочего режима прибора - 30 с после включения, за исключением диапазонов измерения импульсных сигналов, где время установления рабочего режима составляет 1 мин.

· Режим работы прибора (кроме диапазонов измерений 0 - 6 А и 0 - 15 А) непрерывный.

· Продолжительность непрерывной работы - в течение 16 ч с перерывом до повторного включения 1 ч.

· Для диапазонов измерений 0 - 6 А и 0 - 15 А режим работы прерывистый. Продолжительность работы для диапазона 0 - 6 А не более 10 мин и для диапазона 0 - 15 А не более 5 мин с перерывом до повторного включения не менее 15 мин.

· В процессе работы, при необходимости, следует заменять встроенные электрохимические источники тока.

· Средний полный срок службы тестера, не менее, 12 лет.

· Габаритные размеры прибора 245 х 145 х 115 мм.

· Масса прибора 1,5 кг. Масса комплекта поставки прибора с принадлежностями не более 2 кг.

Комплект поставки

  1. Прибор электроизмерительный многофункциональный Ц4380М – 1 шт.
  2. Провод соединительный – 2 шт.
  3. Зажим контактный – 2 шт.
  4. Потребительская тара – 1 шт.
  5. Паспорт – 1 экз.
  6. Свидетельство о приемке – 1 экз.

Примечания

· Допускается поставлять свидетельство о приемке не отдельным документом, а в составепаспортаоднимизегоразделов.

· Прибор поставляется без электрохимических источников тока.


Цена
по запросу
Название ГОСТа
ТУ У 13566542.002-98
Вес
1,5
