Стрелочный перевод Р-65 1/9 пр. 2721
Цены
Стрелочный перевод типа Р-65 марки 1/9 проекта 2721 представляет собой высоконадежное путевое устройство и предназначен для перевода подвижного состава с одного пути на другой на магистральных и промышленных путях с шириной колеи 1520 мм. Конструкция проекта 2721 является современным стандартом и взаимозаменяема со стрелочным переводом проекта 2434. Это значительно упрощает модернизацию путевой инфраструктуры без необходимости полной перестройки эпюры.
Технические преимущества и особенности конструкции:
-
в стрелке применены гибкие остряки, которые обеспечивают плавность прилегания и исключают ударные нагрузки;
-
рамные рельсы имеют увеличенный передний вылет, что повышает жесткость конструкции в зоне остряков;
-
в конструкции использована сборная крестовина с улучшенным сопряжением литой и рельсовой частей;
-
остряки и рамные рельсы закалены токами высокой частоты (ТВЧ);
-
контррельс не связан с путевым рельсом, что исключает влияние температурных деформаций одного элемента на другой.
ООО «ВСП74» поставляет новые стрелочные переводы Р-65 1/9 пр. 2721 напрямую от заводов-изготовителей. Изделия проходят строгий выходной контроль, соответствуют действующим техническим регламентам и сопровождаются всеми необходимыми паспортами качества и сертификатами на материалы.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего объекта, свяжитесь с нами или оставьте заявку на сайте — наш менеджер оперативно подготовит детальное предложение.
Стрелочный перевод типа Р-65 марки 1/9 проекта 2721 представляет собой высоконадежное путевое устройство и предназначен для перевода подвижного состава с одного пути на другой на магистральных и промышленных путях с шириной колеи 1520 мм. Конструкция проекта 2721 является современным стандартом и взаимозаменяема со стрелочным переводом проекта 2434. Это значительно упрощает модернизацию путевой инфраструктуры без необходимости полной перестройки эпюры.
Технические преимущества и особенности конструкции:
-
в стрелке применены гибкие остряки, которые обеспечивают плавность прилегания и исключают ударные нагрузки;
-
рамные рельсы имеют увеличенный передний вылет, что повышает жесткость конструкции в зоне остряков;
-
в конструкции использована сборная крестовина с улучшенным сопряжением литой и рельсовой частей;
-
остряки и рамные рельсы закалены токами высокой частоты (ТВЧ);
-
контррельс не связан с путевым рельсом, что исключает влияние температурных деформаций одного элемента на другой.
ООО «ВСП74» поставляет новые стрелочные переводы Р-65 1/9 пр. 2721 напрямую от заводов-изготовителей. Изделия проходят строгий выходной контроль, соответствуют действующим техническим регламентам и сопровождаются всеми необходимыми паспортами качества и сертификатами на материалы.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего объекта, свяжитесь с нами или оставьте заявку на сайте — наш менеджер оперативно подготовит детальное предложение.

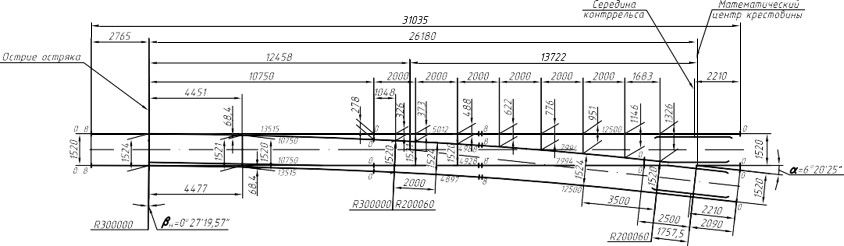

Чертеж стрелочного перевода:
Характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина перевода, мм | 31035 |
| Радиус бокового пути, мм | |
| стрелки | 300000 |
| переводной кривой | 200060 |
| Максимальная статическая нагрузка на рельс, кН | 245 |
| Максимальная скорость движения, км/ч |
|
| по прямому пути | 120 |
| по боковому пути | 40 |
| Нормативный ресурс до снятия, млн. т. | |
| стрелки | 320 |
| крестовины | 85 |
| Максимальная масса отгрузочного места, т | 2,743 |
| Максимальная длина отгрузочного места, мм | 12 500 |
| Масса (без брусьев), т. не более | 15 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым | 1 |
| Рельс рамный кривой с остряком прямым | 1 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Рельсы длинной, мм | |
| 7 994 | 2 |
| 4 897 | 1 |
| 4 928 | 1 |
| 4 988 | 1 |
| 5 012 | 1 |
| Накладка 1Р65, ГОСТ 8193-73, шт. | 20 |
| Накладка 2Р65, ГОСТ 8193-73, шт. | 2 |
| Подкладка СК65, ГОСТ 8194-75, шт. | 104 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
