Резистор регулируемый 40 ОМ

Резисторы типов 7156 и 7157 применяются в элект­рических цепях устройств автоматики и телемеханики на железнодо­рожном транспорте.

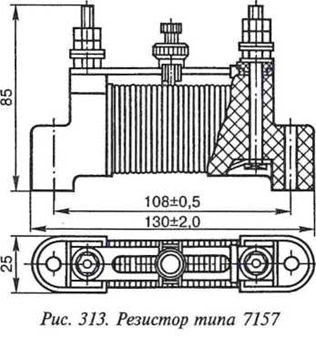

Некоторые конструктивные особенности. Резисторы типа 7156 (рис. 312) изготовляют по черт. 7156.00.00 только регулируемые. Ре­зисторы типа 7157 (рис. 313) изготовляют по черт. 7157.00.00 в двух модификациях: регулируемые и нерегулируемые.

Резисторы обоих типов 7156 и 7157 являются проволочными бе­зындукционными.

Резисторы наматывают из оксидированной константановой проволоки на два фарфоровых изолятора (тип 7156) или на фарфоровое основание (тип 7157).

Регулируемые резисторы имеют движок с контактной пружи­ной, с помощью которой обеспечивается избирательность вводимо­го сопротивления при передвижении движка по направляющей планке.

С 1997 года вместо резисторов 7157 выпускаются резисторы РР.

Разновидности и электрические характеристики резисторов типов 7156 и7157, измеренные при температуре 20°С, приведены в таблице ниже.

Следует отметить, что резистор сопротивлением 14 Ом имеет ограничитель, обеспечивающий невыводимое сопротивление 2 Ом с допуском от +20 до —10%.

При снятом ограничителе значение не выводимого сопротивления не более 0,5 Ом. На остальных регулируемых резисторах устанавливают минимальные ограничители только для предотвращения короткого замыкания движка с клеммными болтами.

При длительном прохождении номинального тока 10 А по регулируемому резистору сопротивлением 2,2 Ом установившаяся температура проволоки резистора не должна превышать температуру окружающей среды более чем на 160°С; для всех остальных регулируемых и нерегулируемых резисторов — более чем на 120°С.

Превышение температуры обмотки резисторов над температурой окружающей среды определяется термометром. Шарик термометра обертывают станиолем и плотно прижимают к обмотке из константановой проволоки. Остальная часть термометра должна быть обложена асбестом.

Испытание резисторов производят при температуре окружающей среды, не превышающей +35°С.

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей относительно корпуса должна выдерживать без повреждения в течение 1 мин испытательное напряжение 1500 В переменного тока частотой 50 Гц.

Сопротивление изоляции электрической цепи относительно корпуса при температуре окружающего воздуха от 15 до 25°С и относительной влажности 75% должно быть не менее 25 МОм, измеренное мегомметром на 500 В.

Габаритные размеры резисторов, мм:

• типа 7156 - 232x45x212
• типа 7157 - 130x85x25

Масса резисторов, кг:

• регулируемых 7156 сопротивлением 2,2 Ом - 1,8
• регулируемых 7156 сопротивлением 6,0 Ом - 1,4
• регулируемых 7157 - 0,4
• нерегулируемых 7157 - 0.33

Разновидность и электрические характеристики резисторов 7156
