Перевод стрелочный Р65 1/6 ЛПТП.665121.015 рама 6,1 м
Стрелочный перевод типа Р-65 марки 1/6 проекта ЛПТП.665121.015 является специализированным путевым устройством сверхкомпактного исполнения. Главная конструктивная особенность данного проекта — укороченная рамная рельсовая нить длиной всего 6,1 метра в сочетании с крутой маркой 1/6. Это делает его незаменимым при проектировании путевого развития в условиях экстремально ограниченного пространства: внутри производственных цехов, в локомотивных депо, на портальных и складских путях.
-
короткая база перевода позволяет вписывать стрелочные узлы в минимальные габариты;
-
позволяет максимально быстро отклонить путь в сторону, что сокращает общую длину стрелочной горловины;
-
использование рельса Р-65 гарантирует высокую жесткость конструкции;
-
проект адаптирован для укладки на деревянные или железобетонные брусья;
-
узлы перевода изготавливаются с применением современных методов закалки.
ООО «ВСП74» поставляет новые стрелочные переводы Р-65 1/6 пр. ЛПТП.665121.015 напрямую от заводов-производителей. Продукция полностью соответствует требованиям промышленной безопасности, проходит строгий выходной контроль и сопровождается полным пакетом технической документации, паспортами качества и актами ОТК.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего региона, свяжитесь с нами или оставьте заявку на сайте — наш менеджер оперативно подготовит индивидуальное предложение.

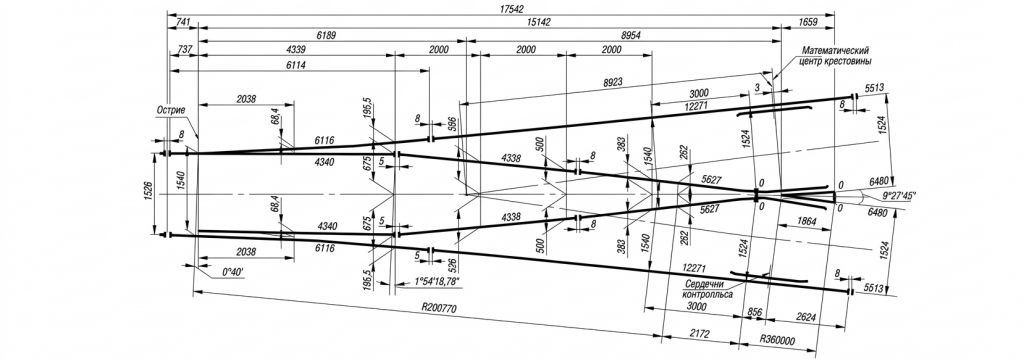

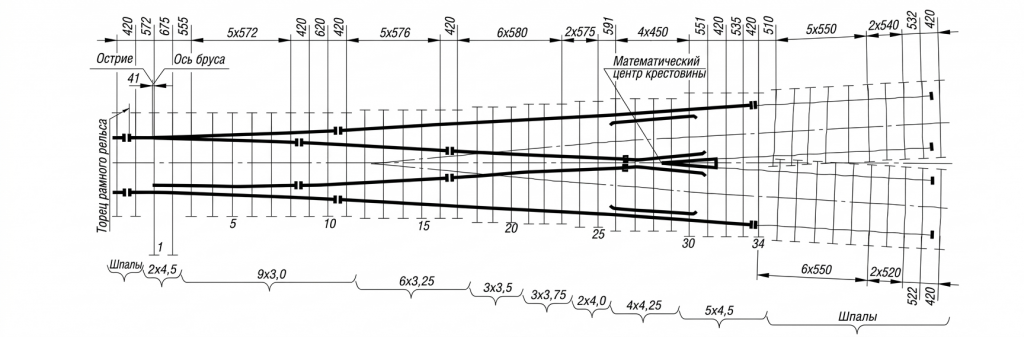

Чертеж стрелочного перевода:
Характеристики:
| Вид стрелочного перевода | симметричный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 17542 |
| Радиус бокового пути, мм | 200770 |
| Максимальная скорость движения подвижного состава, км/ч | 40 |
| Вид остряков | поворотные |
| Вид крестовины | цельнолитая |
| Вид основания | деревянные брусья |
| Вид скрепления | костыльно-клеммное |
| Масса, т | 7,725 |
Комплект поставки:
| Рельс рамный с остряком | 2 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Полоса связная | 2 |
| Рельсы длиной, мм | |
| 4338 | 2 |
| 5627 | 2 |
| Комплект подкладок закорневых и крестовинных | 1 |
| Накладка стыковая с крепежом, шт. | 16 |
| Подкладка СД65, шт. | 62 |
| Костыль, шт. | 310 |
| Шуруп путевой, шт. | 180 |
