Стрелочный перевод Р-50 1/6 симметричный пр.1581
Стрелочный перевод типа Р-50 марки 1/6 проекта 1581 представляет собой специализированное путевое устройство симметричной конструкции, предназначенное для эксплуатации на подъездных и внутризаводских путях с шириной колеи 1520 мм. Благодаря симметричному отклонению обоих направлений под углом марки 1/6, данный проект позволяет добиться максимальной компактности путевой развязки. Это незаменимое решение для стесненных условий промзон, складских территорий и локомотивных депо.
Преимущества и технические особенности:
-
позволяет создавать сверхкороткие стрелочные горловины;
-
снижает металлоемкость и стоимость проекта;
-
обеспечивает одинаковые радиусы кривых в обе стороны;
-
укладывается на деревянное основание, что гарантирует отличную амортизацию, простоту ручного монтажа;
-
проект отличается жесткостью конструкции, обеспечивая стабильность колеи.
ООО «ВСП74» осуществляет поставки новых симметричных стрелочных переводов Р-50 1/6 пр. 1581 напрямую от заводов-изготовителей. Вся продукция проходит тщательный технический контроль, соответствует требованиям ГОСТ и сопровождается полным комплектом технической документации, сертификатами и паспортами качества.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего региона, свяжитесь с нами или оставьте заявку на сайте — наш менеджер оперативно подготовит индивидуальное предложение.

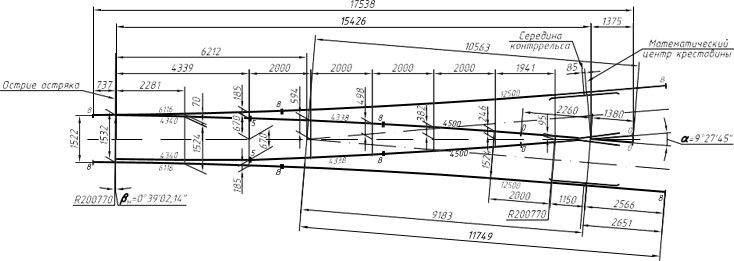

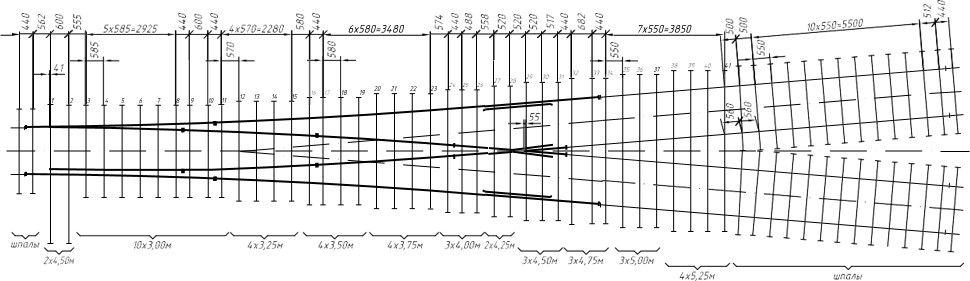

Чертеж стрелочного перевода:
Характеристики:
| Вид стрелочного перевода | симметричный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 17538 |
| Радиус бокового пути, мм | 200770 |
| Максимальная скорость движения | подвижного состава, км/ч40 |
| Вид остряков | поворотные |
| Вид крестовины | сборная |
| Вид основания | деревянные брусья |
| Вид скрепления | костыльно-клеммное |
| Масса, т | 6,314 |
Комплект поставки:
| Рельс рамный с остряком | 2 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Полоса связная | 1 |
| Рельсы длиной, мм | |
| 4338 | 2 |
| 4500 | 2 |
| Гарнитура эл.привода стрелки | 1 |
| Комплект подкладок закорневых и крестовинных | 1 |
| Подкладка СД50, шт. | 66 |
| Накладка стыковая с крепежом, шт. | 12 |
