Перевод стрелочный тип Р65 марка 1/7
Стрелочный перевод типа Р-65 марки 1/7 предназначен для эксплуатации на подъездных, сортировочных и приемо-отправочных путях промышленных предприятий, складских комплексов и карьеров с шириной колеи 1520 мм. Главная конструктивная особенность марки 1/7 — ее крутизна, что позволяет максимально сократить длину стрелочных горловин. Использование тяжелого рельса Р-65 в сочетании с компактной геометрией обеспечивает колоссальный запас прочности при движении тяжеловесных составов в условиях плотной застройки.
Преимущества и технические особенности:
-
марка 1/7 позволяет проектировать предельно короткие путевые развязки;
-
применение тяжелого типа рельса гарантирует стабильность ширины колеи и долговечность элементов перевода при высоких осевых нагрузках;
-
проект предусматривает использование износостойких марок стали для остряков и сердечника крестовины;
-
конструкция перевода может быть адаптирована для укладки как на деревянные, так и на железобетонные брусья;
-
геометрия перевода оптимизирована для безопасного прохождения подвижного состава на малых скоростях.
ООО «ВСП74» осуществляет поставки новых стрелочных переводов Р-65 1/7 напрямую от ведущих заводов-изготовителей. Продукция полностью соответствует требованиям ГОСТ, проходит строгий выходной контроль и сопровождается полным пакетом технической документации, паспортами качества и сертификатами соответствия.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего региона, свяжитесь с нами или оставьте заявку на сайте — наш менеджер оперативно подготовит индивидуальное предложение.

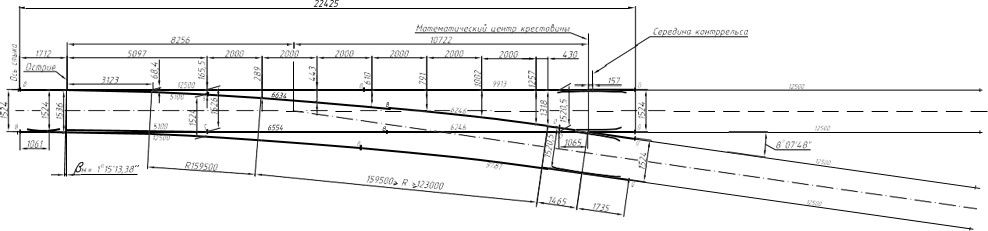

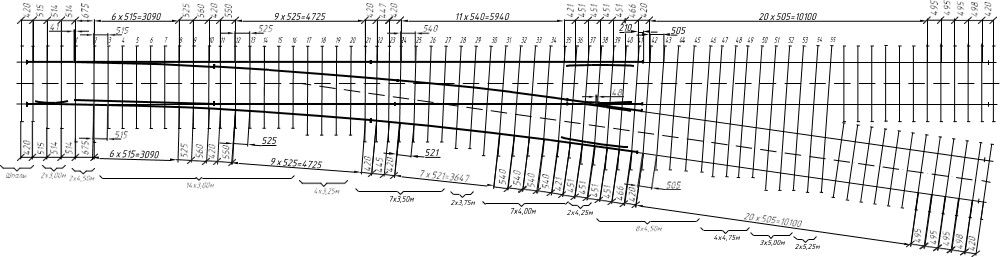

Чертеж стрелочного перевода:
Характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 22425 |
| Радиус бокового пути, мм | 159500...123000 |
| Максимальная скорость движения подвижного состава, км/ч | |
| по прямому пути | 50 |
| по боковому пути | 30 |
| Вид остряков | поворотные |
| Вид крестовины | цельнолитая |
| Вид основания | деревянные брусья |
| Вид скрепления | костыльно-клеммное |
| Масса, т | 9,468 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым | 1 |
| Рельс рамный кривой с остряком прямым | 1 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Полоса связная | 2 |
| Рельс длиной 6634 мм | 1 |
| Рельс длиной 6554 мм | 1 |
| Рельс длиной 6246 мм | 2 |
| Комплект подкладок закорневых и крестовинных | 1 |
| Накладка стыковая с крепежом | 16 |
| Подкладка СД65 | 82 |
| Костыль | 410 |
| Шуруп путевой | 228 |
