Перевод стрелочный Р65 1/9 ЛПТП.665121.003
Стрелочный перевод типа Р-65 марки 1/9 проекта ЛПТП.665121.003 является высокотехнологичным путевым устройством, которое предназначено для перевода подвижного состава с одного пути на другой. Благодаря своей надежности и конструктивным особенностям, данный проект широко применяется на железнодорожных путях метрополитенов, а также на главных и приемо-отправочных путях промышленных предприятий с шириной колеи 1520 мм.
Технические преимущества и особенности конструкции:
-
остряки и рамные рельсы закалены токами высокой частоты (ТВЧ);
-
в конструкции применены поворотные остряки, что обеспечивает стабильность геометрии узла;
-
узел оснащен сборной крестовиной с улучшенным сопряжением литой и рельсовой частей, что минимизирует динамические удары;
-
в данном проекте контррельс не связан с путевым рельсом, что позволяет более точно регулировать ширину желобов;
-
все подкладки выполнены с высокими ребордами, что гарантирует монолитность пути даже при проходе тяжеловесных составов по боковому направлению;
-
проект 003 специально оптимизирован для укладки на железобетонное основание.
ООО «ВСП74» поставляет новые стрелочные переводы Р-65 1/9 пр. ЛПТП.665121.003 напрямую от заводов-изготовителей. Продукция проходит строгий контроль, соответствует отраслевым стандартам безопасности и поставляется с полным пакетом технической документации, включая паспорта качества и сертификаты на материалы.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего объекта, свяжитесь с нами или оставьте заявку на сайте — наш менеджер оперативно подготовит индивидуальное предложение.

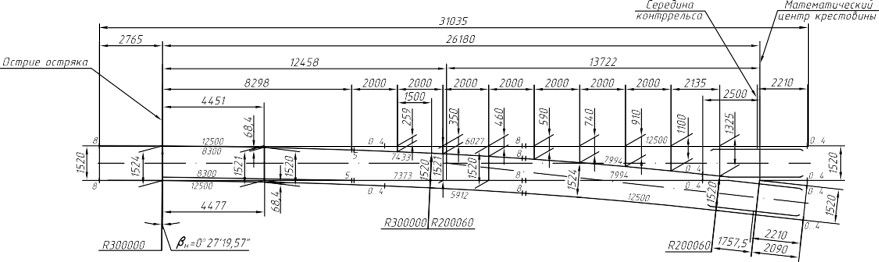

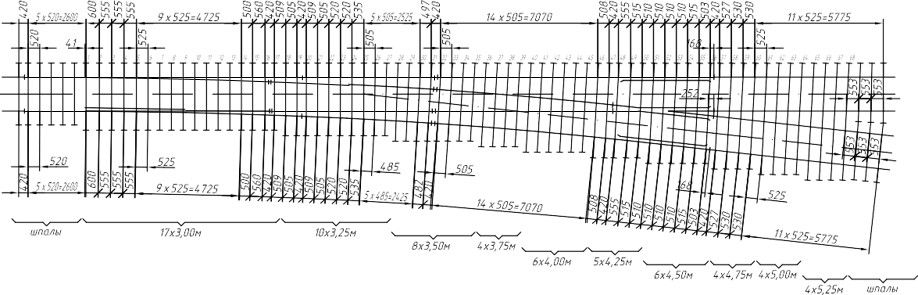

Чертеж стрелочного перевода:
Характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 31035 |
| Радиус бокового пути, мм | 300000 |
| Максимальная скорость движения подвижного состава, км/ч | |
| по прямому пути | 100 |
| по боковому пути | 40 |
| Вид остряков | поворотные |
| Вид крестовины | сборная |
| Вид основания | деревянные брусья |
| Вид скрепления | раздельное |
| Масса, т | 15,0 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым | 1 |
| Рельс рамный кривой с остряком прямым | 1 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Полоса связная | 1 |
| Рельсы длиной, мм | |
| 6027 | 1 |
| 7433 | 1 |
| 7373 | 1 |
| 5912 | 1 |
| 7994 | 2 |
| Комплект подкладок закорневых и крестовинных | 1 |
| Накладка стыковая с крепежом, шт. | 20 |
| Подкладка СКЛ65 с крепежом , шт. | 208 |
