Перевод стрелочный Р65 1/6 ЛПТП.665121.012 рама 12,5 м
Стрелочный перевод типа Р-65 марки 1/6 проекта ЛПТП.665121.012 предназначен для эксплуатации на путях необщего пользования, внутризаводских и маневровых путях с шириной колеи 1520 мм. Ключевая особенность данного проекта — сочетание крутой марки 1/6 и полноразмерной рамной рельсовой нити длиной 12,5 метра. Это позволяет монтировать перевод без дополнительных рубок, обеспечивая высокую жесткость пути и плавность прохода маневровых составов по прямому направлению.
Преимущества и технические особенности:
-
длинная рамная рельсовая нить исключает лишние стыки в зоне остряков;
-
позволяет проектировать компактные стрелочные горловины и вписывать пути в стесненные условия промзон;
-
использование тяжелого рельса Р-65 гарантирует колоссальный запас прочности;
-
проект ЛПТП.665121.012 обеспечивает надежную фиксацию всех узлов;
-
конструкция адаптирована для монтажа на деревянные или железобетонные брусья.
ООО «ВСП74» поставляет новые стрелочные переводы Р-65 1/6 пр. ЛПТП.665121.012 напрямую от ведущих заводов-изготовителей. Продукция полностью соответствует требованиям промышленной безопасности, проходит строгий выходной контроль и поставляется с полным пакетом технической документации, паспортами качества и сертификатами.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего региона, свяжитесь с нами или оставьте заявку на сайте — наш менеджер подготовит индивидуальное предложение под ваш проект.

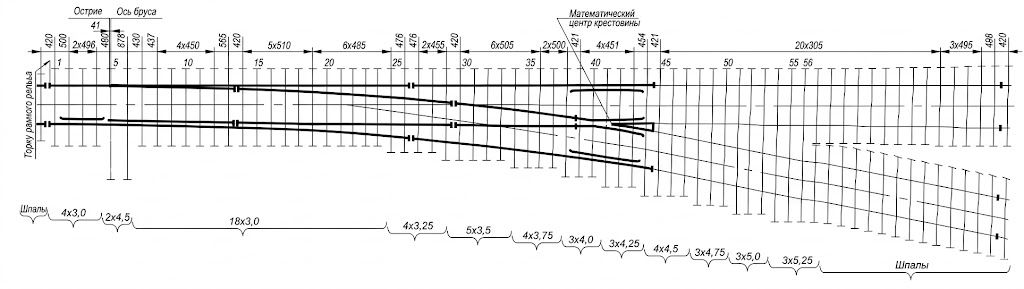

Чертежи перевода стрелочного типа Р65 марки 1/6, пр. ЛПТП.665121.012
| Характеристика | Значение |
|---|---|
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 20967 |
| Радиус бокового пути, мм | 126900 |
| Максимальная скорость движения подвижного состава, км/ч | |
| по прямому пути | 40 |
| по боковому пути | 25 |
| Вид остряков | поворотные |
| Вид крестовины | цельнолитая |
| Вид основания | деревянные брусья |
| Вид скрепления | костыльно-клеммное |
| Масса, т | 7,2 |
Комплект поставки:
| Характеристика | Значение |
|---|---|
| Рельс рамный прямой с остряком кривым | 1 |
| Рельс рамный кривой с остряком прямым | 1 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Полоса связная | 2 |
| Рельсы длиной, мм | |
| 7586 | 1 |
| 7555 | 1 |
| 4485 | 1 |
| 4448 | 1 |
| Комплект подкладок закорневых и крестовинных | 1 |
| Накладка стыковая с крепежом, шт. | 16 |
| Подкладка СД65, шт. | 87 |
| Костыль, шт. | 435 |
| Шуруп путевой, шт. | 224 |
