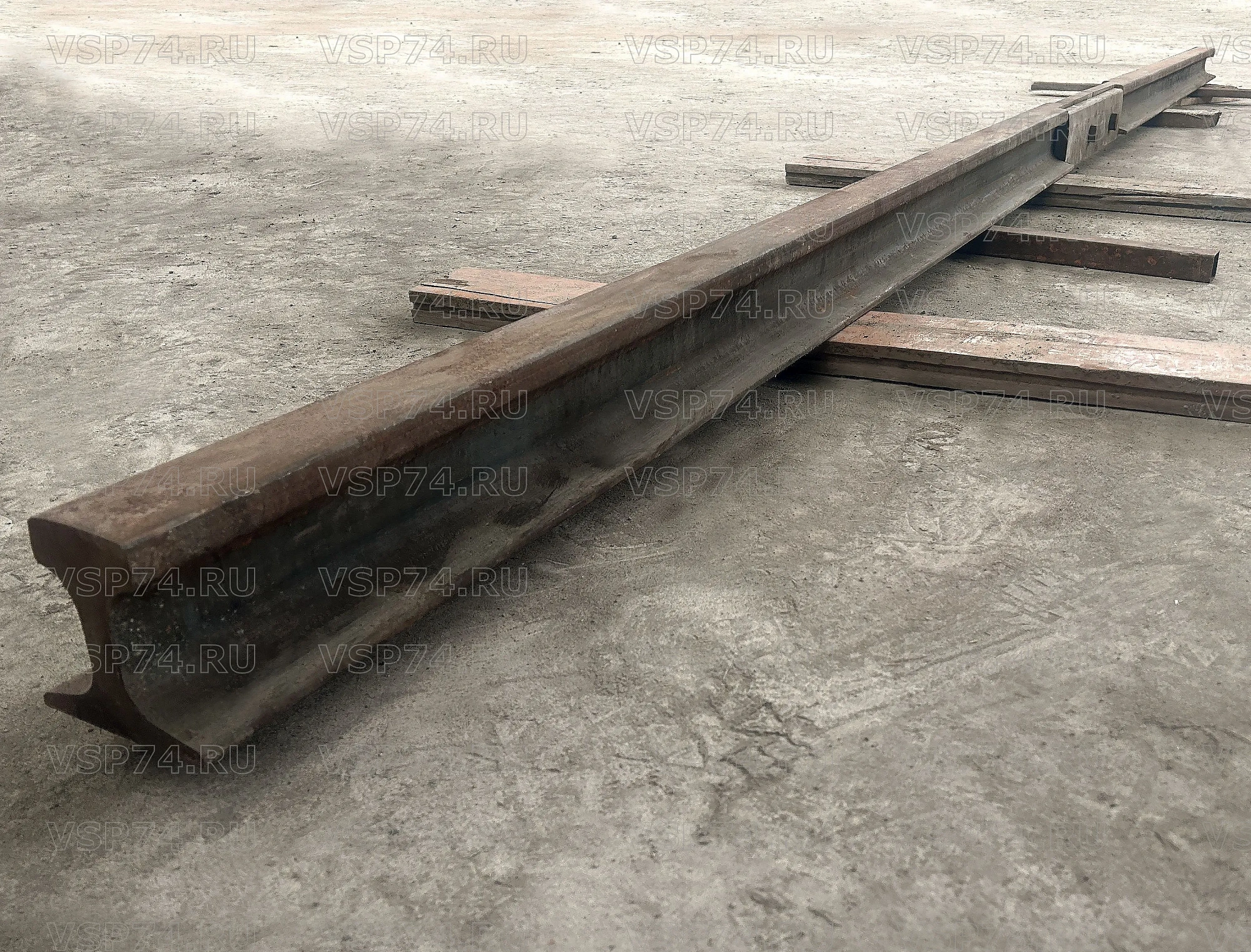

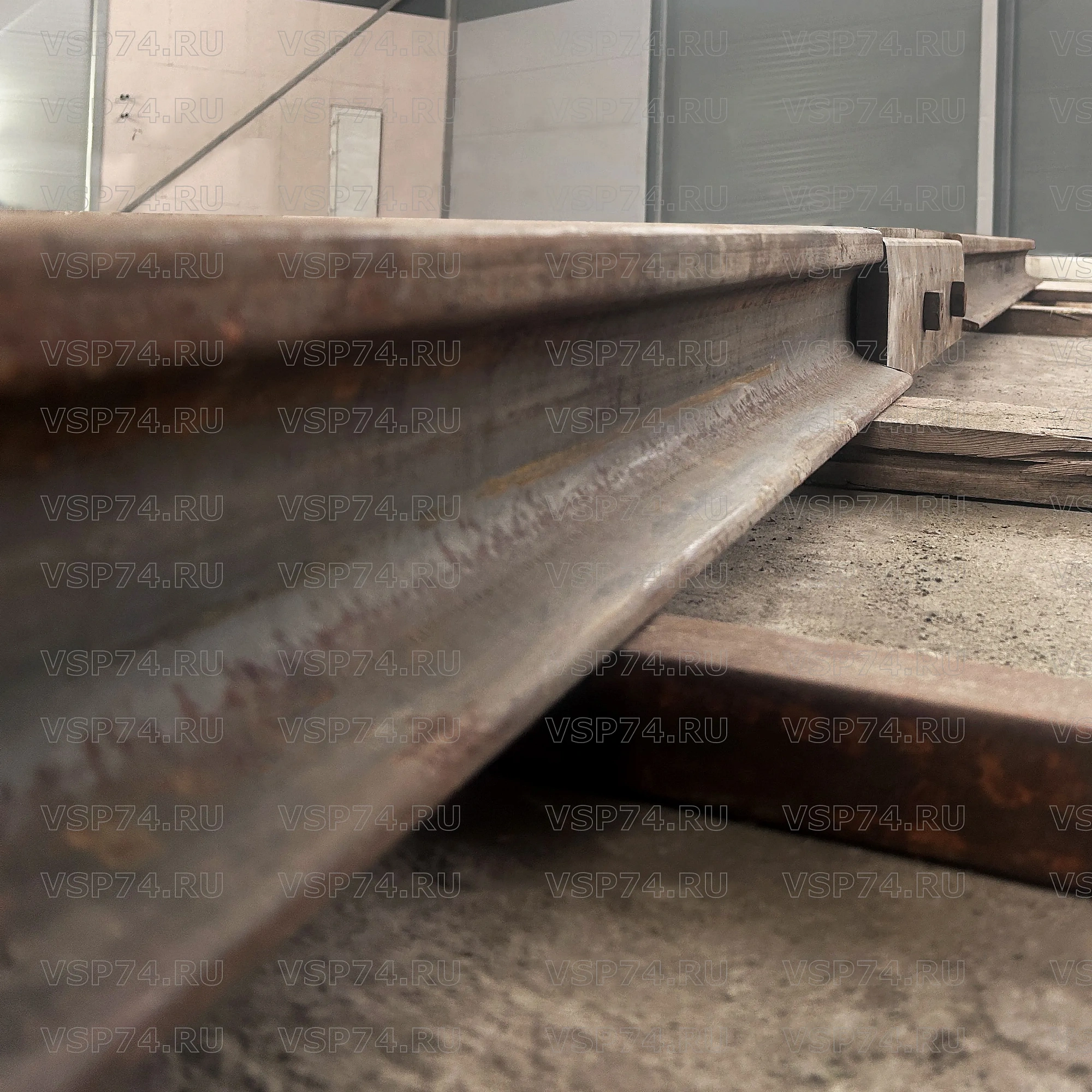

Температурный стык ТС5 (КР100)
Термостык ТС5 (КР100) — это специальная конструкция, предназначенная для компенсации температурных деформаций рельсовых путей, возникающих из-за изменения климатических условий или других внешних факторов. Предотвращает деформацию ЖД полотна и обеспечивают устойчивость крановых путей, особенно в условиях значительных перепадов температур (+40…-40°C) или сейсмической активности (до 9 баллов).
Конструкция температурного стыка рельсов
-
Накладки ТС5 (КР-100) 660х150х36 - 2 шт.: изготавливаются из стали марки ВСт3кп2, крепятся к рельсам болтами меньшего диаметра, что обеспечивает подвижность соединения. Место крепления накладки - между краев металлических профильных звеньев.
-
Болты, гайки и шайбы-гроверы: используются для фиксации накладок.
-
Фрезерованные рельсы - 2 шт.: длина рельсов, примыкающих к стыку, составляет 2,5 метра. Возможно индивидуальное изготовление рельса любой длины по чертежу заказчика.
-
Компенсаторы и эластичные элементы: обеспечивают смягчение напряжений при расширении или сжатии рельсов.
Функции и технические особенности температурного стыка ТС5
-
Компенсация температурных деформаций: стыки предотвращают повреждение рельсового полотна при расширении или сжатии рельсов.
-
Обеспечение подвижности соединения: зазор между элементами (20–35 мм) позволяет рельсам двигаться без разрушения конструкции.
-
Защита от перегрева: накладки изготавливаются из диэлектрических материалов с высокой механической прочностью.
-
Универсальность: стыки подходят для рельсов различных типов (КР-70, КР-80, КР-100, КР-120).
Чертеж:
