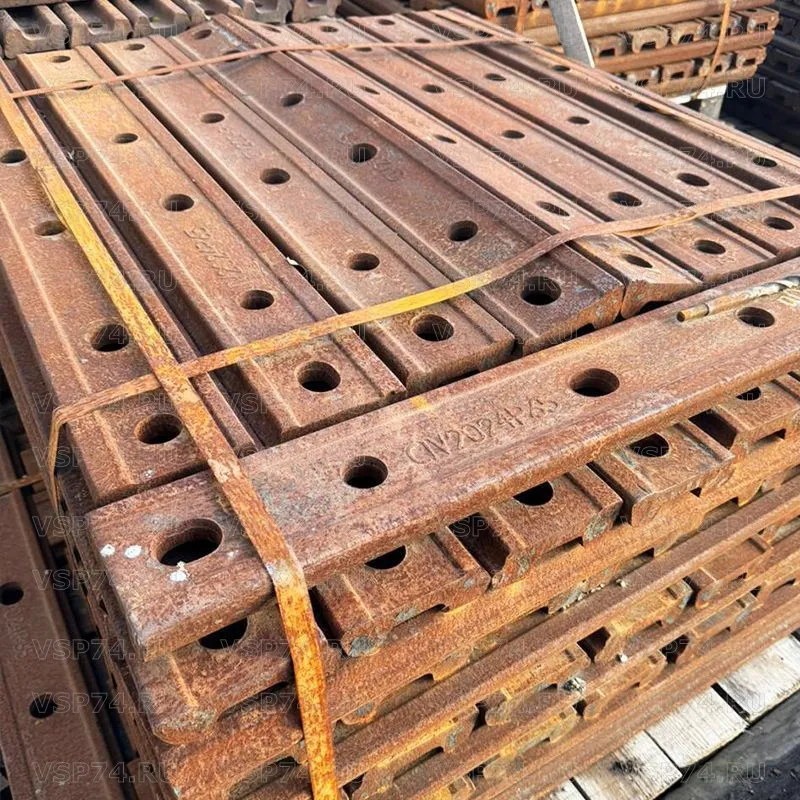

Накладка 1Р-65 резерв
От производителя
В наличии
Осуществляем поставку на экспорт
ГОСТ, ТУ: ГОСТ 8193-73
Вес 1 шт, кг: 29,26
Цена с НДС:
110000 руб/тн
Заказать в 1 клик
Цена актуальна на дату: 22.09.2020
3D Посмотреть 3D модель

Уточнить наличие товара на складе, а так же задать интересующий вопрос можете по телефону.

+7 (351) 235-10-23пн-пт: с 9:00 до 18:00

Описание

Предназначены для стыковых соединений рельс железных дорог широкой колеи

Описание и применение накладки 1Р65:

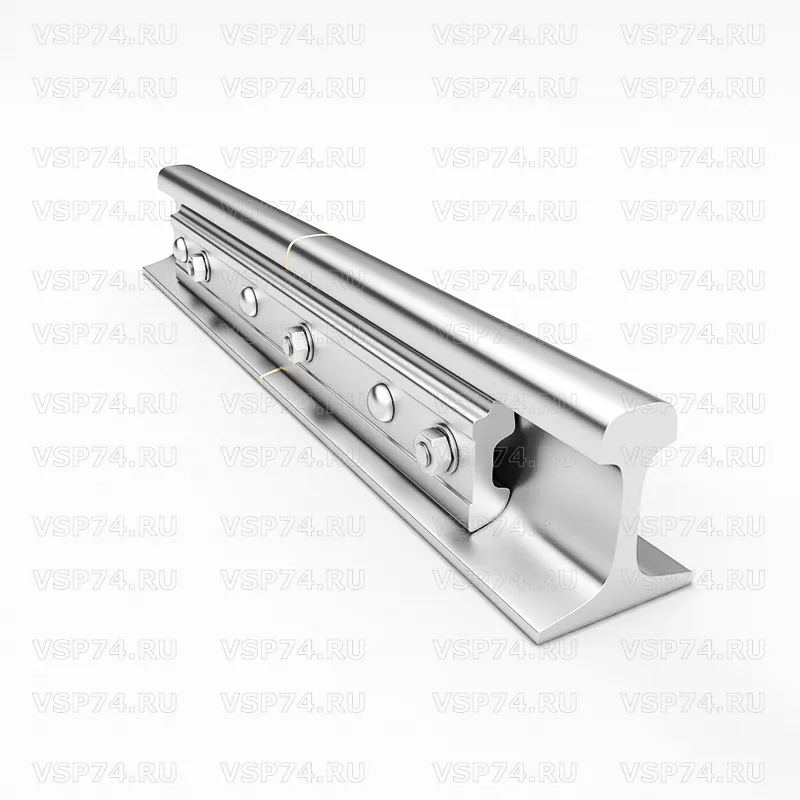

Накладка Р65 используется при ремонте и строительстве железных дорог в качестве болтового рельсового скрепления. Накладка Р65 предназначена для скрепления шейки рельса Р 65 с помощью стыкового болта М27х160 с внутренней и внешней стороны, для чего имеет 3 отверстия 40х30 мм. и три отверстия d30 мм.

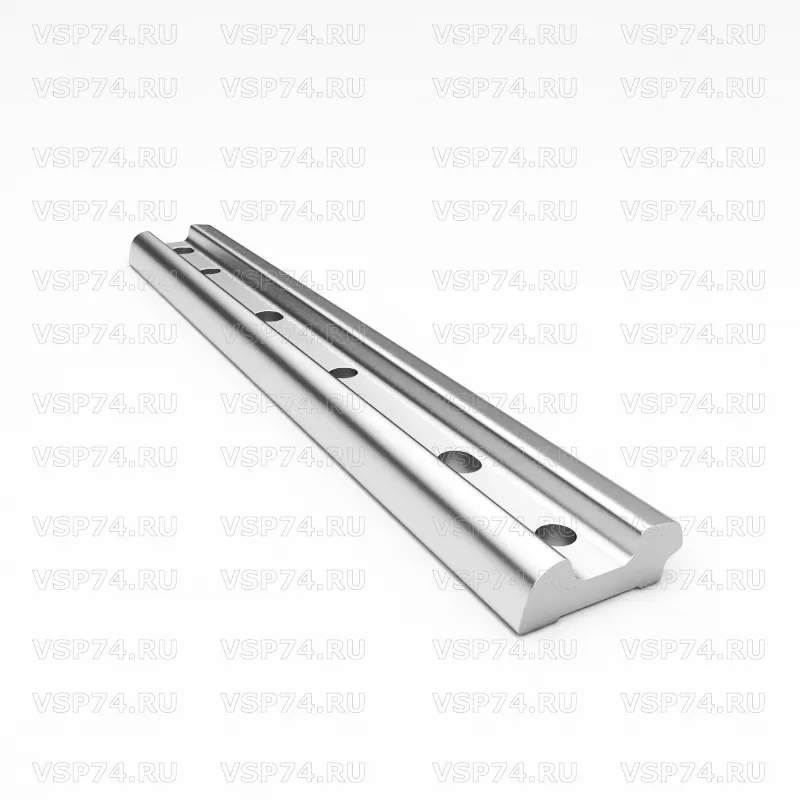

Для плотного прилегания рабочей грани накладки к рельсу и обеспечения необходимого прижатия она имеет двухголовую форму. Благодаря своей двухголовой форме накладка как бы распирает наклонные плоскости подошвы и головки рельса. Что позволяет обеспечить требуемую плотность прилегания, затягиванием стыковых болтов, обеспечивая нужный зазор между накладкой и рельсом, прижимая тем самым накладки в пазухе рельса.

Маркировка 1Р65, означает, что накладка имеет 6 отверстий и длину 1000 мм.

Для обеспечения надежного скрепления в накладке чередуются круглые и овальные отверстия, для попеременного применения болтов гайками наружу или внутрь колеи.

Накладки изготавливают из полностью раскисленной спокойной мартеновской стали М54 с содержанием углерода 0,45-0,62%, временным сопротивлением на разрыв не менее 860 МПа, пределом текучести — не менее 540 МПа, твердостью по Бринеллю в пределах 235-388 НВ.

У накладок второго сорта один торец замаркирован несмываемой красной краской с шириной полосы не менее 20 мм. Накладки 2-го сорта используются на промышленных путях.



Технические характеристики

Характеристика 1Р-65
Габариты, мм 1000х130х45,5
Площадь поперечного сечения проката, см2 38,45
Количество х размер отверстий, шт. х мм 3 х d30,
3 х 40х30
Масса накладки, кг 29,5
Необходимое количество на 1 км пути, шт. 4,72
Количество накадок в 1 тонне, шт. 34

Чертеж:

чертеж Накладки 1Р 65
