Болт стыковой М27х160 с гайкой М27
ГОСТ 11530-2014

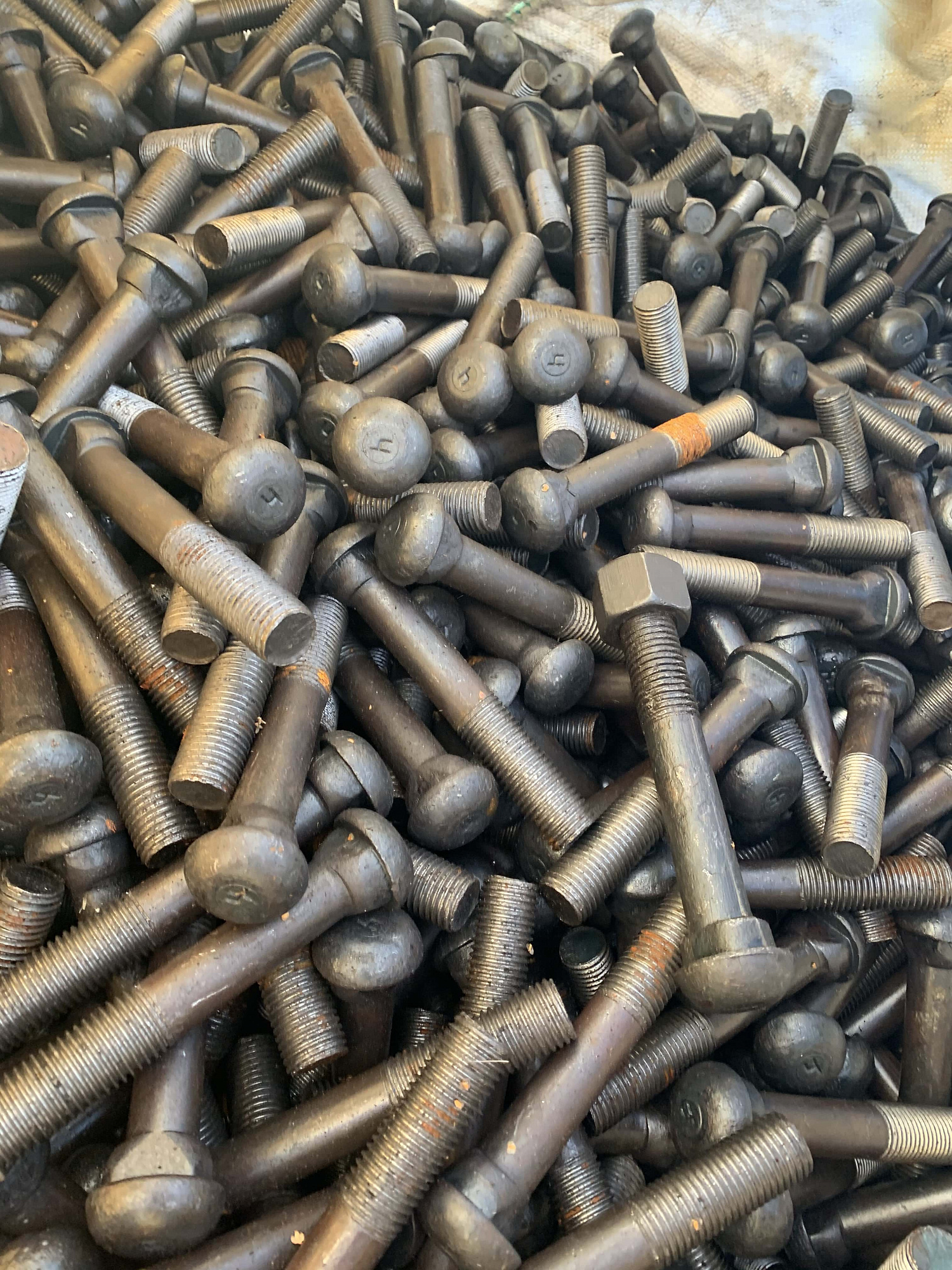

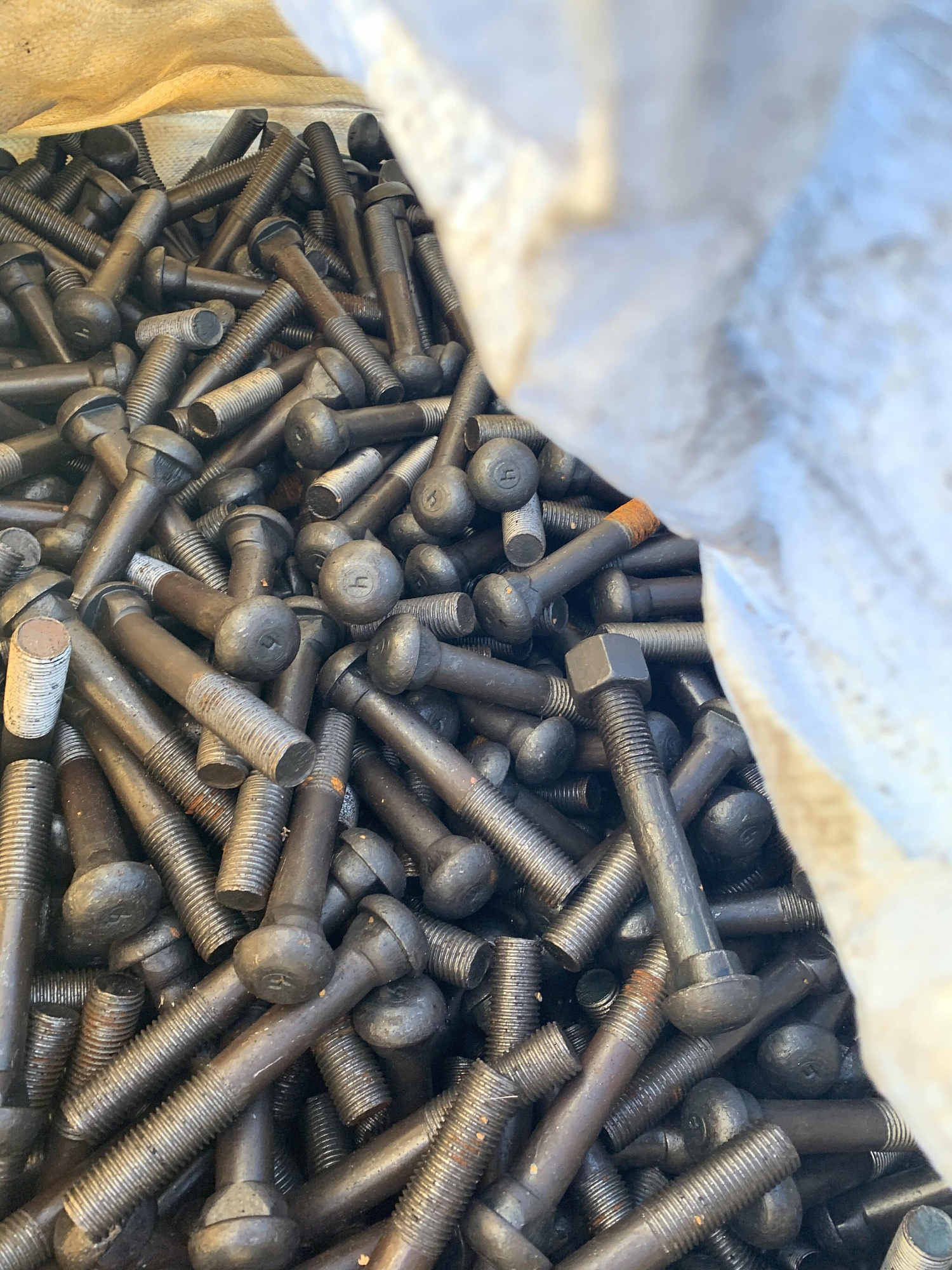

Компания «ВСП74» реализует болты стыковые с комплекте с гайкой М27 по ГОСТ 11532-93 и ГОСТ 11530-2014. Данный комплект предназначен для крепления рельс Р-65 накладками 1Р-65 и 2Р-65. Стыковые болты предназначены для скрепления рельсов между собой, обычно поставка болтов осуществляется в комплекте с железнодорожными накладками.
Болты делятся на 2 класса прочности: 8.8 и 10.9. К каждому из них предъявляются различные требования. В частности, марка стали, используемая для болтов класса 8.8 - 35, а для болтов 10.9 используется 40Х. Каждая выпускаемая партия проходит обязательные испытания механических свойств по ГОСТ 1759.4–87. От каждой партии на испытание должны предоставляться 5-8 изделий. ГОСТ 11530–93 и ГОСТ 11530-2014 также определяет условия успешного прохождения испытания: головка не должна подвергаться разрушению, в процессе иcпытания допускается разрушение резьбы или стержня болта. Кроме того, все изделия должны иметь класс точности С.

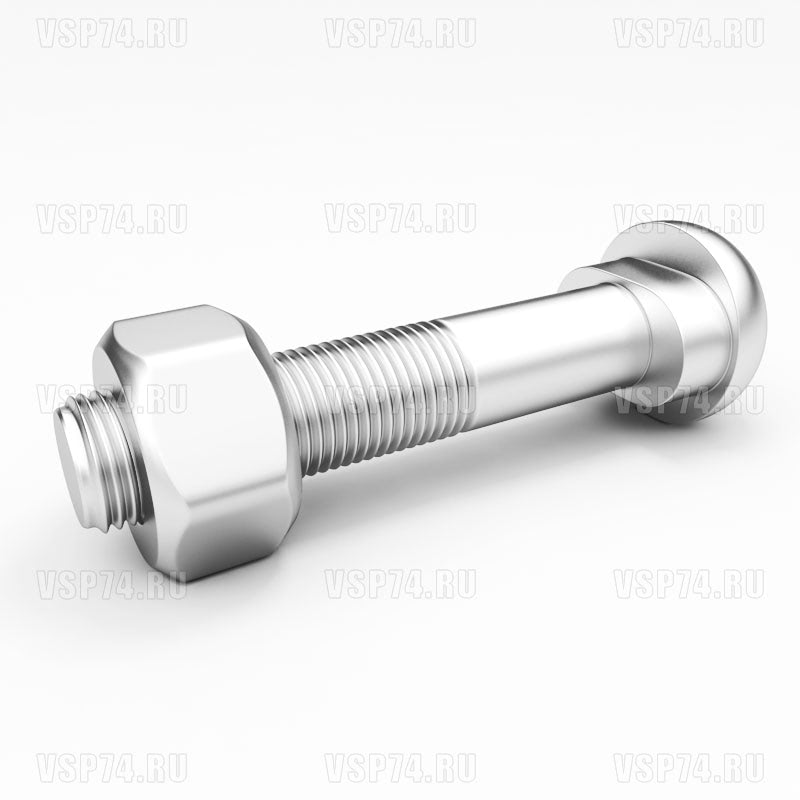

Болт стыковой включает в себя головку, подголовок и стержень цилиндрической формы. Стержневая часть изделия гладкая. Допустимый диаметр - не больше среднего диаметра резьбы. С обратной стороны изделия выполняется резьба по государственному стандарту 24705–81. Болт имеет поле допуска резьбы равное 8g. Обязательно нанесение маркировки на головку готового изделия. Кроме того, на изделия с повышенным классом прочности дополнительно должна наноситься маркировка в виде буквы"П". Допустимые дефекты поверхности изделий регламентируются по ГОСТ 1759.2–82.
Типоразмеры болта стыкового:
- Диаметр резьбы - М22,24,27
- Шаг резьбы - 2,5 - 3
- Диаметр головки - 37-46 мм.
- Длина изделия - 135-180 мм.
Чертеж:
| Комплектация | Количество, шт |
|---|---|
| Болт М27х160 | 1 |
| Гайка М27 | 1 |
| Характеристика | Значение |
|---|---|
| Длина, мм | 160 |
| Диаметр резьбы, мм | 27 |
| Шаг резьбы, мм | 2,5 |
| Класс точности | С |
- Автотранспортом или ж/д транспортом
- Штабелирование до 16 рядов в высоту
- Правильное расположение подошвой вниз
- Нормы погрузки: в вагон: 224 шт., в автотранспорт: 74 шт. (количество может меняться в зависимости от модели вагона / авто и тоннажа)
- По всей территории России
- Экспорт в страны СНГ (Казахстан, Таджикистан, Туркменистан, Монголия и др.)
