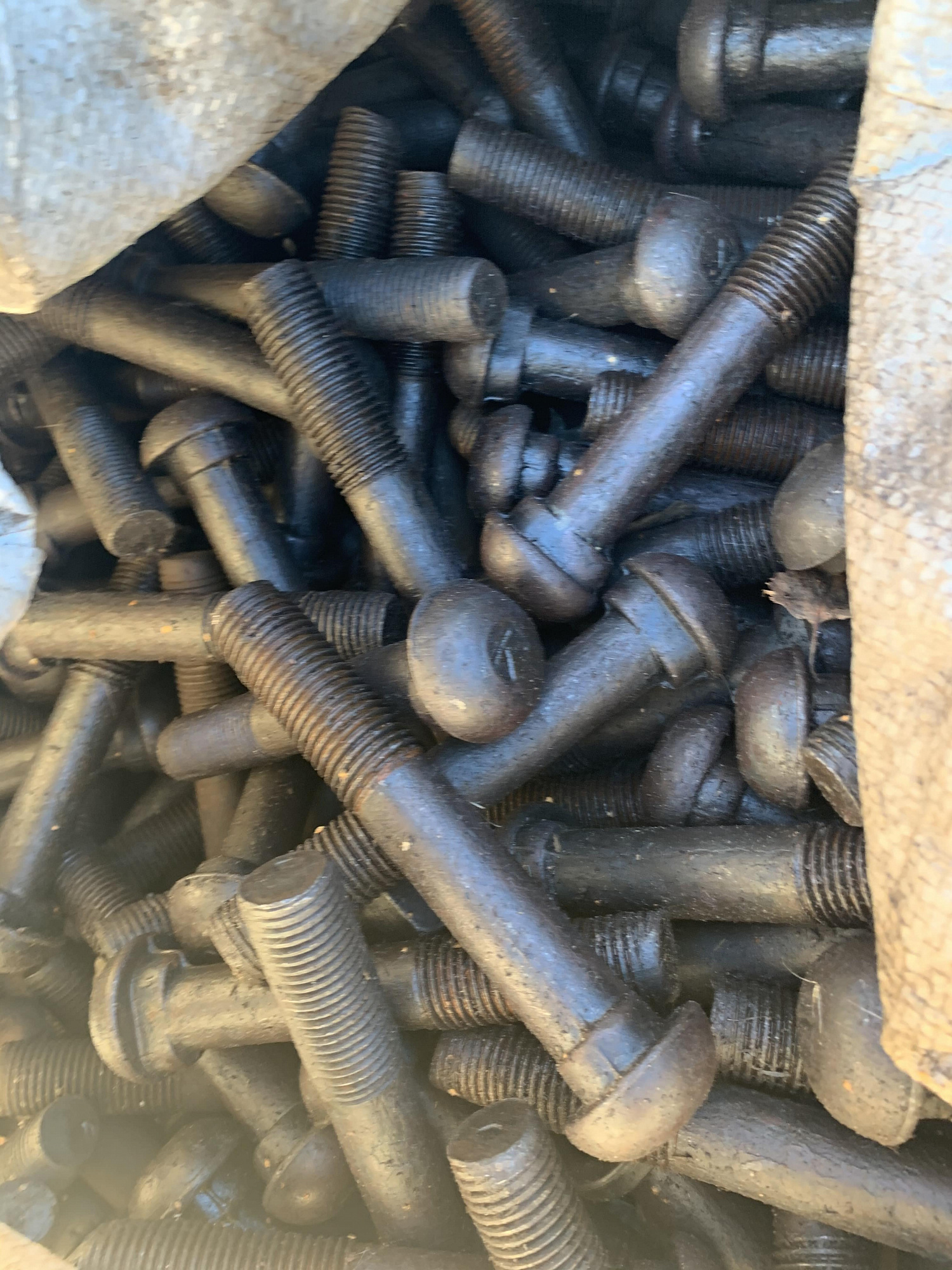

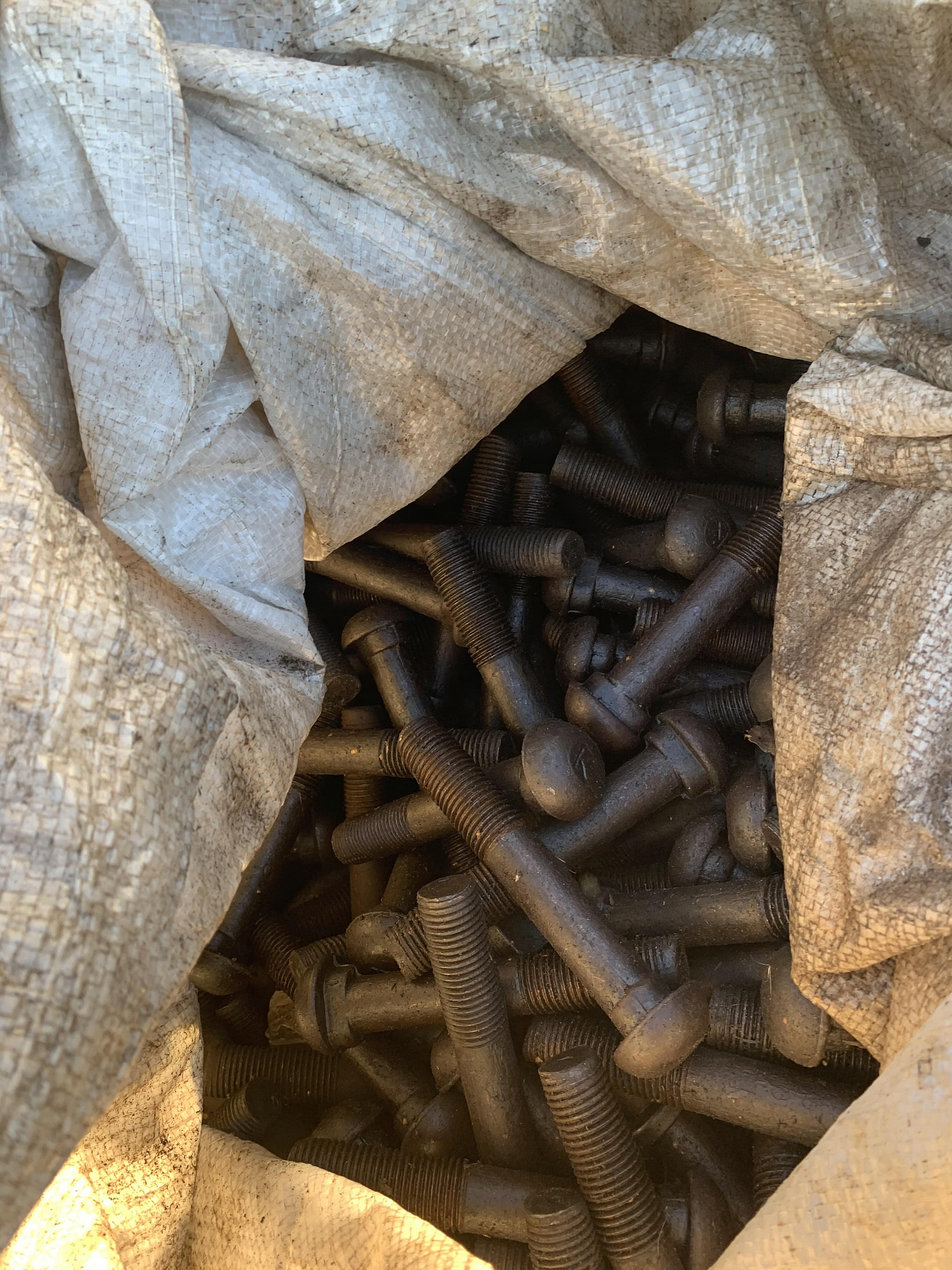

Болт стыковой М27х160 свободный
Изделия выпускаемые по ГОСТ 11530-93 и ГОСТ 11530-2014 используются при закреплении рельсов железнодорожных путей. Болт используется в комплекте скрепления для рельсов типа Р38, Р43, Р50, Р65, Р75.
Болты делятся на 2 класса прочности: 8.8 и 10.9. К каждому из них предъявляются различные требования. В частности, марка стали, используемая для болтов класса 8.8 - 35, а для болтов 10.9 используется 40Х. Каждая выпускаемая партия проходит обязательные испытания механических свойств по ГОСТ 1759.4–87. От каждой партии на испытание должны предоставляться 5-8 изделий. ГОСТ 11530–93 и ГОСТ 11530-2014 также определяет условия успешного прохождения испытания: головка не должна подвергаться разрушению, в процессе иcпытания допускается разрушение резьбы или стержня болта. Кроме того, все изделия должны иметь класс точности С.
Болт стыковой включает в себя головку, подголовок и стержень цилиндрической формы. Стержневая часть изделия гладкая. Допустимый диаметр - не больше среднего диаметра резьбы. С обратной стороны изделия выполняется резьба по государственному стандарту 24705–81. Болт имеет поле допуска резьбы равное 8g. Обязательно нанесение маркировки на головку готового изделия. Кроме того, на изделия с повышенным классом прочности дополнительно должна наноситься маркировка в виде буквы"П". Допустимые дефекты поверхности изделий регламентируются по ГОСТ 1759.2–82.
Типоразмеры болта стыкового:
Диаметр резьбы - М22,24,27
Шаг резьбы - 2,5 - 3
Диаметр головки - 37-46 мм.
Длина изделия - 135-180 мм.
Чертеж:
| Характеристика | Значение |
|---|---|
| Длина, мм | 160 |
| Диаметр резьбы, мм | 27 |
| Шаг резьбы, мм | 2,5 |
| Класс точности | С |
