Стрелочный перевод Р-65 1/11 пр. 2768
Стрелочный перевод типа Р-65 марки 1/11 проекта 2768 предназначен для укладки в главные и приемо-отправочные железнодорожные пути с шириной колеи 1520 мм. Проект 2768 является современной модификацией, пришедшей на смену проекту 1740, и отличается усиленной конструкцией узлов. Он обеспечивает высокую надежность при движении поездов с большими осевыми нагрузками и скоростями, гарантируя стабильность геометрии пути в самых ответственных зонах эксплуатации.
Преимущества и технические особенности:
-
проект 2768 включает в себя модернизированные остряки и крестовины;
-
позволяет движение подвижного состава по прямому направлению со скоростью до 140 км/ч;
-
межремонтный интервал данного проекта выше, чем у стандартных аналогов;
-
рассчитан на работу в условиях высокой грузонапряженности;
-
поставляется в полной комплектации со всеми необходимыми метизами, гарнитурами и изолирующими деталями для быстрого монтажа.
ООО «ВСП74» поставляет стрелочные переводы Р-65 1/11 пр. 2768 напрямую от заводов-производителей. Вся продукция соответствует ГОСТ 33535-2015 «Соединения и пересечения железнодорожных путей». На изделия распространяется полная заводская гарантия при соблюдении норм укладки и эксплуатации.
Чтобы получить расчет стоимости с учетом доставки до вашего объекта, свяжитесь с нами или оставьте заявку на сайте – наш менеджер подготовит индивидуальное коммерческое предложение.

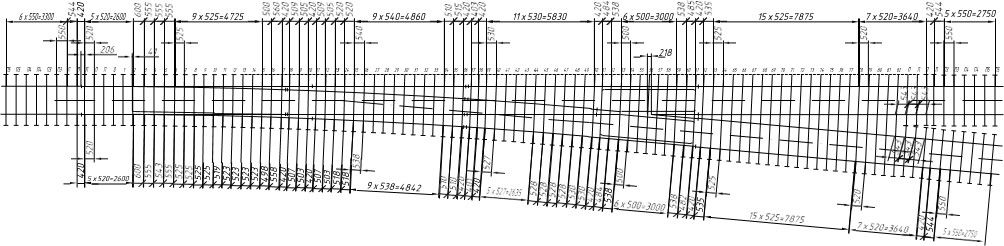

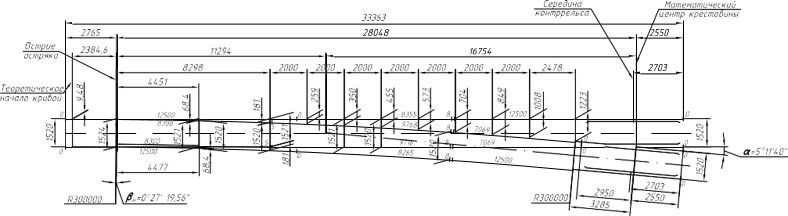

Чертеж стрелочного перевода:
Характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1520 |
| Полная длина, мм | 33363 |
| Радиус бокового пути, мм | 300000 |
| Максимальная скорость движения подвижного состава, км/ч | |
| по прямому пути | 140 |
| по боковому пути | 50 |
| Вид остряков | поворотные |
| Вид крестовины | сборная |
| Вид основания | железобетонные брусья |
| Вид скрепления | раздельное |
| Масса, т | 12,822 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым | 1 |
| Рельс рамный кривой с остряком прямым | 1 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Полоса связная | 1 |
| Рельсы длиной, мм | |
| 8355 | 1 |
| 9768 | 1 |
| 9716 | 1 |
| 8265 | 1 |
| 7069 | 2 |
| Комплект подкладок закорневых и крестовинных | 1 |
| Накладка стыковая с крепежом, шт. | 20 |
