ЖБ Полушпала ПШН-1-10-175-1
ОСТ 32.152-2001
ТУ5864-001-00032520-2016

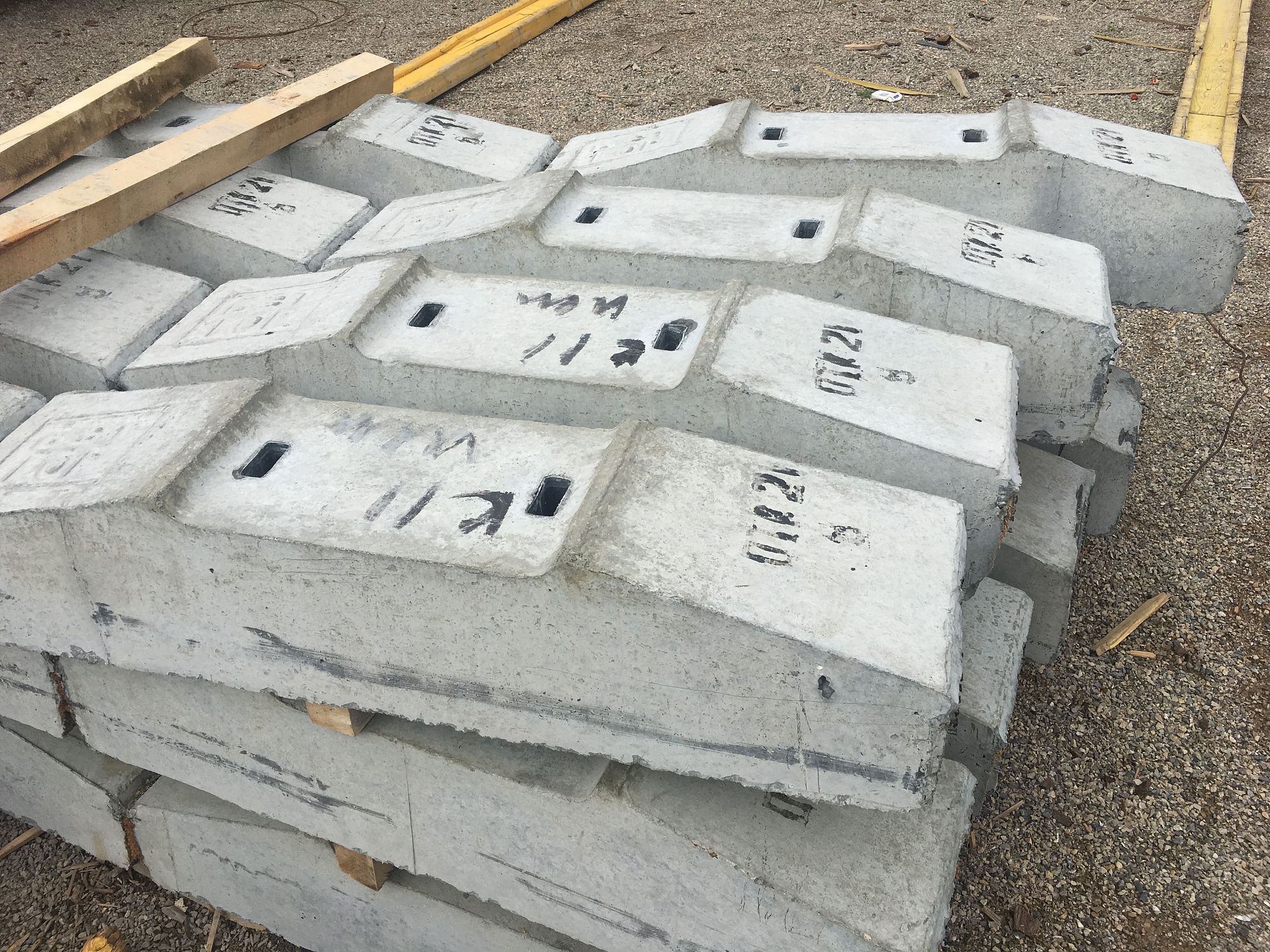

Полушпала железобетонная ПШН 1-10-175-1 ТУ 5864-001-00282398-2016. Железобетонные полушпалы предназначены для рельсовых путей грузоподъёмных кранов с нагрузкой от колеса на рельс до 17,5 тс (175 кН). Полушпалы рассчитаны на применение рельсов типов Р50, Р65 и Р75 и нераздельных рельсовых скреплений с прикрепителем в виде закладного болта.
Подрельсовые опорные элементы в соответствии с Требованиями РД 10-117-95 следует применять в рельсовых путях кранов с вертикальной нагрузкой от колеса на рельс:
деревянные полушпалы - до 260 кН;
железобетонные полушпалы - до 325 кН;
продольные железобетонные элементы (блоки, монолитные ленты) - до 325 кН и более.
Размер подрельсового опорного элемента поперек рельсового пути должен быть не менее:
деревянных полушпал - 1300 мм;
железобетонных полушпал - 1000 мм;
продольного железобетонного элемента (балки) - 800 мм;
монолитной железобетонной ленты - 400 мм.
Длина продольной железобетонной балки должна быть не менее 6230 мм. Расстояние по осям полушпал в расчетах следует принимать не менее 500 мм и не более 1000 мм.
Чертеж:
| Характеристика | Значение |
|---|---|
| Материал изготовления | тяжелый бетон |
| Класс на сжатие | не ниже B40 |
| Тип скреплений | КБ 65 |
| Класс морозостойкости | не ниже F200 |
| Вес, кг. | 127 |
