Комплект скрепления КБ-65
Прямые поставки
от производителя
В наличии на
нашем складе
Ocущеcтвляeм
поставку на экспорт
Гарантия качества
на продукцию
Характеристики:
В наличии
Цена с НДС: 6 648 ₽/шт
Цена на экспорт -10%
Отправить заявку В корзину
Введите данные для расчета:
Кол-во, шт
Кол-во, кг
=
Стоимость
Рассчитайте самостоятельно!
Калькулятор пути
Перейти

Цены

Итого комплект без шпалы Вес, кг 24.24 Цена с НДС, руб. 6 648
Итого комплект со шпалой  Вес, кг 284.24 Цена с НДС, руб. 11 783

Состав комплекта

Наименование Кол-во на 1 шпалу Вес шт. (кг.) Вес всего (кг) Цена за шт. (руб.) Цена всего (руб.)
Шпала железобетонная Ш1 (для КБ) 1 260 260 5 135 5 135
Гайка М22 для болтов клеммных и закладных 8 0.123 0.98 29 232
Шайба двухвитковая М25 8 0.116 0.93 28 224
Клемма промежуточная ПК 4 0,64 2.56 133 532
Болт клеммный М22х75 свободный 4 0,345 1.38 66 264
Шайба-скоба плоская ЦП-138 4 0.078 0.31 24 96
Втулка изолирующая ЦП-142 (КБ-65) 4 0,03 0.12 18 72
Болт закладной М22х175 свободный 4 0.617 2.47 112 448
Прокладка ЦП-356, ЦП-143, ЦП-74 подрельсовая (Р65) 2 0,254 0.51 55 110
Подкладка КБ-65 2 6,85 13.7 2 240 4 480
Прокладка ЦП-328 нашпальная (КБ-65) 2 0,64 1.28 95 190

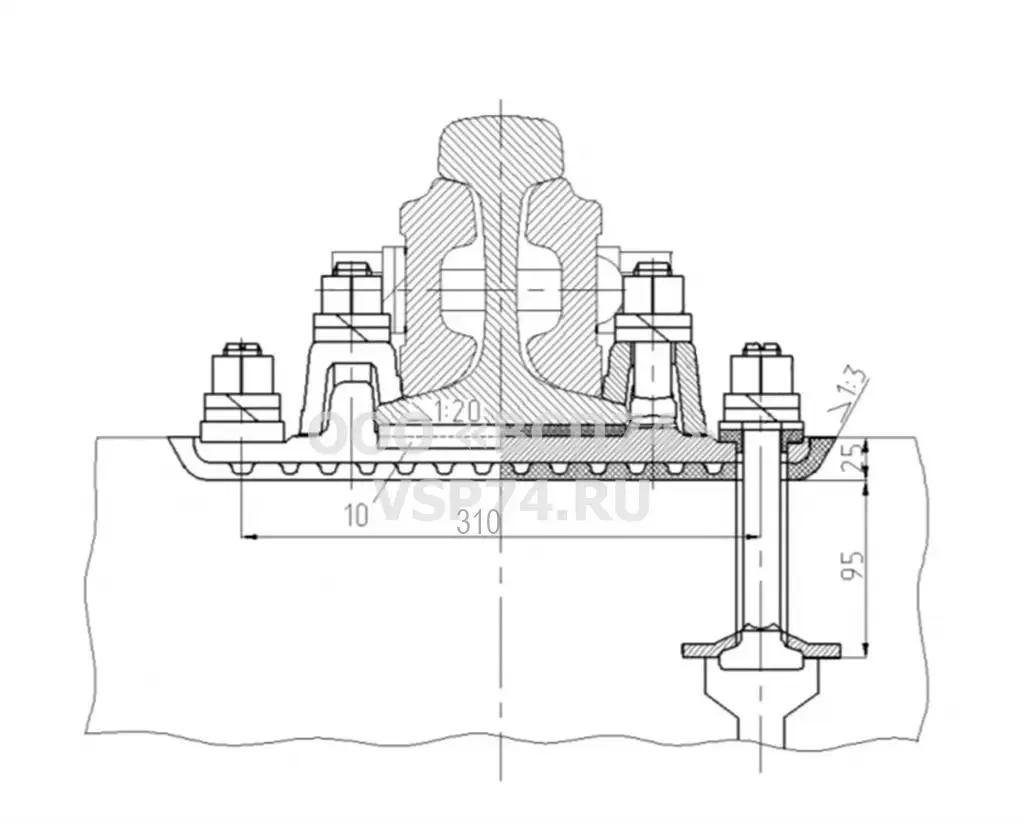

Типовым промежуточным скреплением для железобетонных шпал является раздельное клеммно-болтовое скрепление КБ, в котором рельс к подкладке прижимается жесткими клеммами, надеваемыми на клеммные болты, фигурные головки которых заводятся в пазы реборд подкладок. Под гайки клеммных болтов ставят упругие шайбы. Под рельс, на металлическую подкладку укладывают резиновую прокладку, для улучшения упругих свойств скрепления. Металлические подкладки укладывают на наклонную (для обеспечения подуклонки рельсов), заглубленную в тело шпалы на 15— 25 мм подрельсовую площадку. На бетон под подкладку укладывают для электро- и виброизоляции резиновую прокладку толщиной 6—8 мм. Благодаря этому осуществляется передача поперечных горизонтальных сил от подкладки через нашпальную прокладку на бетон, улучшаются условия работы закладных болтов и повышается стабильность ширины колеи.

Подкладка крепится к шпале закладными болтами. При этом головки болтов опираются на замоноличенную в бетон металлическую шайбу, которая при затяжке монтажных гаек равномерно распределяет нагрузку на бетон. Электроизоляция подкладок от шпал осуществляется нашпальной прокладкой и втулкой из текстолита, надеваемой на стержень закладного болта и заглубляемой в отверстие металлической подкладки.

Высота реборд подкладок КБ позволяет укладывать под рельс прокладки толщиной 12—14 мм для ре- гулировки рельсов по высоте, что особенно важно в зимний период. В других случаях это преимущество скреплений КБ используют для укладки под подошву рельса прокладок повышенной упругости.

Полностью себя оправдало применение скреплений КБ на бесстыковом пути в отношении применения прогрессивной технологии замены рельсов, разрядки температурных напряжений, обеспечения оптимальных условий температурной работы рельсовых плетей.

Недостатками конструкции скреплений КБ являются:

• многодетальность (21 деталь в каждом узле скреплений)

• материалоемкость (общая масса металлических и полимерных деталей на 1 км пути составляет соответственно 41,6 и 2,1 т)

• и наличие около 16 тыс. болтов на 1 км пути, содержание которых (очистка от грязи, смазка, подтягивание гаек) требует больших затрат.


Koмплeкт cкpeплeния KБ-65
ГАЙКА М22 ДЛЯ ЗАКЛАДНОГО И КЛЕММНОГО БОЛТА

Гайка М22 Применяется для крепления рельса Р65 к подкладке КБ-65 клеммными и закладными болтами

БОЛТ ЗАКЛАДНОЙ ГОЛЫЙ

Болт закладной 22х175 Крепится в специальном отверстии в шпале Ш1 предназначен для крепления подкладки КБ-65 к жб шпале

БОЛТ ЗАКЛАДНОЙ ГОЛЫЙ

Болт закладной 22х175 Крепится в специальном отверстии в шпале Ш1 предназначен для крепления подкладки КБ-65 к жб шпале

ПОДКЛАДКА КБ-65

Подкладка КБ-65 Раздельного Клеммно-болтового(КБ) скрепления на жб шпале для рельс Р-65

БОЛТ КЛЕММНЫЙ ГОЛЫЙ

Болт клеммный 22х75 Фиксирует рельс Р-65 прижимая подошву рельса к подкладке КБ-65 через клемму ПК

КЛЕММА ПК

Клемма ПК Обеспечивает крепление подошвы рельса Р65 к подкладке КБ-65

ШАЙБА ДВУХВИТКОВАЯ

Шайба двухвитковая М25 Под гайку клеммного или закладного болта предназначена для предотвращения самоотвинчивания гайки М22

ШАЙБА ДВУХВИТКОВАЯ

Шайба двухвитковая М25 Под гайку клеммного или закладного болта предназначена для предотвращения самоотвинчивания гайки М22

РЕЛЬС Р-65

ГОСТ 51685-2013 / 64.88 кг/м

ГАЙКА М22 ДЛЯ ЗАКЛАДНОГО И КЛЕММНОГО БОЛТ

Применяется для крепления рельса Р65 к подкладке КБ-65 клеммными и закладными болтами

ПРОКЛАДКА ЦП-143-1

Прокладка ЦП-143 (ЦП-356,ЦП-318) Резиновая подрельсовая амортизирующая прокладка под подошву рельса Р-65

ПРОКЛАДКА ЦП-328

Прокладка ЦП-328 (под подкладку КБ-65)Изготовлена из резины предназначена для снижения динамических нагрузок и электроизоляции

ШПАЛА ЖЕЛЕЗОБЕТОННАЯ Ш-1 (ДЛЯ КБ-65)

Шпала Ш1 Железобетонная шпала раздельного клеммно-болтового скрепления (КБ) для рельс широкой колеи Р65 и Р50

ВТУЛКА ЦП-142

Изолирующая втулка из полиамида ударопрочного для электроизоляции закладного болта от подкладки КБ-65

ШАЙБА-СКОБА ЦП-138

Шайба-скоба ЦП-138 Металлическая шайба предназначена для защиты и усиления изолирующей втулки ЦП-142

Карта отгрузок

Комплект скрепления КБ-65
шт

Часто задаваемые вопросы


Какие сроки поставки Комплект скрепления КБ-65 ?
Минимальный срок поставки Комплект скрепления КБ-65 - 1 день. Фактический срок зависит от вашего местоположения и организации логистики до вашего склада. Актуальные сроки поставки вы всегда можете выяснить у менеджера на этапе получения коммерческого предложения.
Комплект скрепления КБ-65 новый?
В нашем каталоге присутствует как полностью новая продукция, так и бывшие в употреблении материалы ВСП. Такие материалы мы помечаем словами "Б/У" или "Госрезерв" в названии. Если вы не видите подобной пометки, то перед вами 100% новый и ранее не использовавшийся материал.
