Koмплeкт бpуca жeлeзoбeтoннoгo P65 для сбрасывающей стрелки пp 2884
ОСТ 32.152-2000

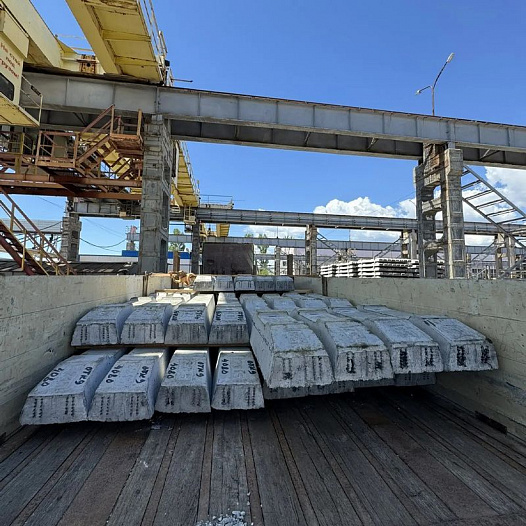

Комплект бруса железобетонного для стрелочного перевода Р65 1/6 пр 2884 без скреплений.
Брусья железобетонные для стрелочных переводов изготавливаются из предварительно напряженного железобетона с арматурой - высокопрочной стальной проволокой. Железобетонные брусья показывают высокую стабильность стрелочных переводов. С целью хорошей упругости на стрелочных переводах с подобным типом переводных брустьев применяются подкладки упругих прокладок.
| Характеристика | Значение |
|---|---|
| Количество брусьев в комплекте | 82 |
| Класс прочности брусьев | В40 |
| Ширина рельсовой колеи | 1520 мм |
| Передаточная прочность бетона | 34,2 МПа (349 кгс/см2) |
| Тип скреплений | КБ-65 |
НОРМА РАСХОДА
на изготовление брусьев железобетонных предварительно напряженных для стрелочных переводов марки 1/11,комплекта СП-1/11-2
| № брусьев | Длина, м | Объем бетона, м3 | Масса бруса, кг | К-во брусьев на 1 перевод в комплекте |
|
1 2 3 4-24 25-28 29-32 33-34 35-38 39-42 43-44 45-46 47 48 49-50 51-52 53-54 55-56 57-58 59-60 61-64 65 66 67-68 69-70 71-72 73-74 0 П П-1 П-2 П-4 |
3.0 3.0 3.0 3.0 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.8 3.9 4.0 4.1 4.2 4.3 4.4 4.5 4.6 4.6 4.7 4.8 4.9 5.0 2.7 2.7 2.6 2.5 2.7
|
0.150 0.152 0.146 0.146 0.157 0.161 0.167 0.173 0.178 0.183 0.189 0.195 0.195 0.200 0.210 0.215 0.220 0.226 0.230 0.224 0.229 0.229 0.234 0.240 0.245 0.250 0.132 0.132 0.127 0.121 0.131 |
376 381 366 366 393 404 419 433 445 456 473 487 487 502 526 538 553 567 577 562 575 575 586 600 614 627 330 330 319 305 330 |
1 1 1 21 4 4 2 4 4 2 2 1 1 2 2 2 2 2 2 4 1 1 2 2 2 2 1 7 8 8 6
|
Общее количество брусьев, шт - 104 (основных 74)
Общая масса брусьев, кг - 42960
Общий объем бетона брусьев , м3 - 17.4
ОСТ 32.152-2000
