Перевод стрелочный Р65 1/9 ЛПТП.665121.107
Стрелочный перевод типа Р-65 марки 1/9 проекта ЛПТП.665121.107 представляет собой специализированное путевое устройство повышенной прочности. Он предназначен для использования на металлургических предприятиях, в карьерах и на промышленных объектах с высокой осевой нагрузкой и интенсивным движением тяжеловесных составов. Профиль Р-65 в сочетании с усиленными узлами крепления гарантирует максимальную надежность путевой структуры.
Технические преимущества и особенности конструкции:
-
благодаря крестовины цельнолитой из высокомарганцовистой стали, появляется износостойкость;
-
для предотвращения смещения рельсовых нитей и сохранения точной ширины колеи перевод выполнен на подкладках с высокими ребордами;
-
для защиты от интенсивного бокового износа и смятия остряки и рамные рельсы закалены токами высокой частоты (ТВЧ);
-
контррельс выполнен из рельсового проката, что обеспечивает стабильность геометрии желобов;
-
проект ЛПТП.665121.107 разработан с учетом специфики металлургического производства.
ООО «ВСП74» обеспечивает прямые поставки новых стрелочных переводов Р-65 1/9 пр. ЛПТП.665121.107 от заводов-изготовителей. Каждое изделие проходит строгий контроль ОТК на соответствие геометрическим параметрам и стандартам безопасности. Продукция сопровождается полным пакетом технической документации, включая паспорта качества и сертификаты на материалы.
Чтобы получить актуальный расчет стоимости, уточнить сроки производства и условия доставки до вашего предприятия, свяжитесь с нами или оставьте заявку на сайте — наш менеджер оперативно подготовит детальное предложение.

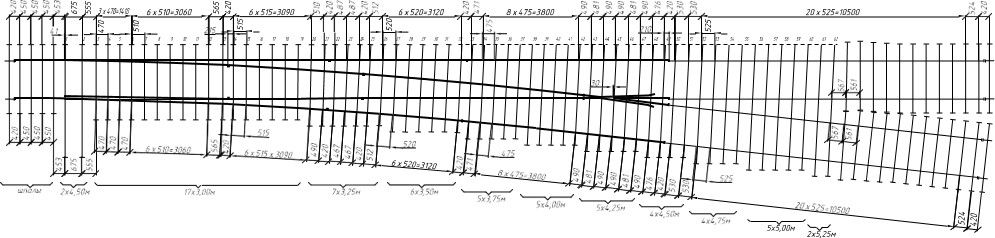

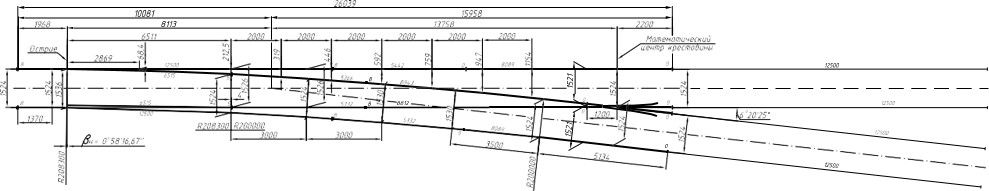

Чертеж стрелочного перевода:
Характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 22425 |
| Радиус бокового пути, мм | 159500 |
| Максимальная скорость движения подвижного состава, км/ч | |
| по прямому пути | 50 |
| по боковому пути | 30 |
| Вид остряков | поворотные |
| Вид крестовины | цельнолитая |
| Вид основания | деревянные брусья |
| Вид скрепления | костыльно-клеммное |
| Масса, т | 9,321 |
Комплект поставки:
| Рельс рамный прямой с остряком кривым | 1 |
| Рельс рамный кривой с остряком прямым | 1 |
| Крестовина | 1 |
| Рельс крестовины с контррельсом | 2 |
| Полоса связная | 2 |
| Рельсы длиной, мм | |
| 7335 | 2 |
| 5389 | 1 |
| 5310 | 1 |
| Комплект подкладок закорневых и крестовинных | 1 |
| Накладка стыковая с крепежом, шт. | 16 |
| Подкладка СД65, шт. | 95 |
| Костыль, шт. | 475 |
| Шуруп путевой, шт. | 224 |
