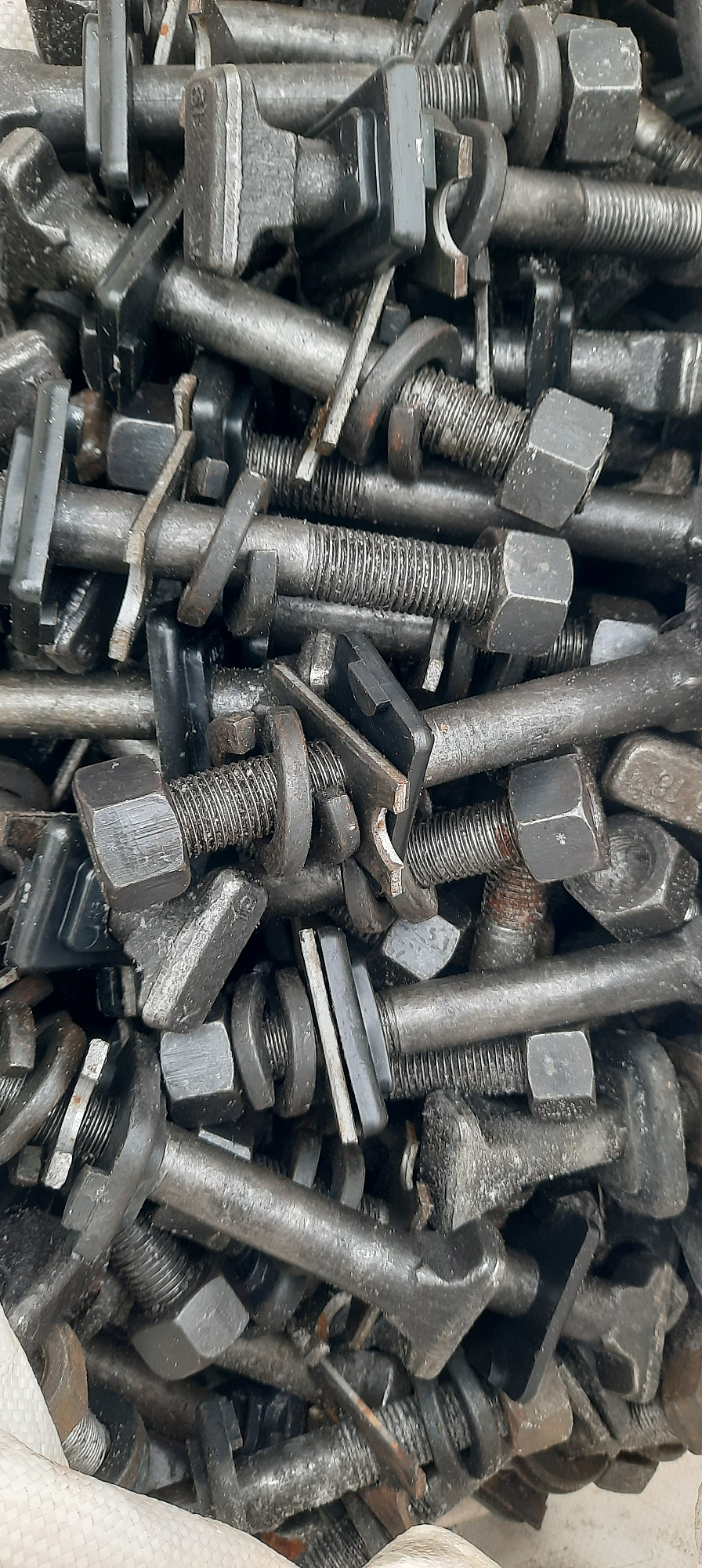

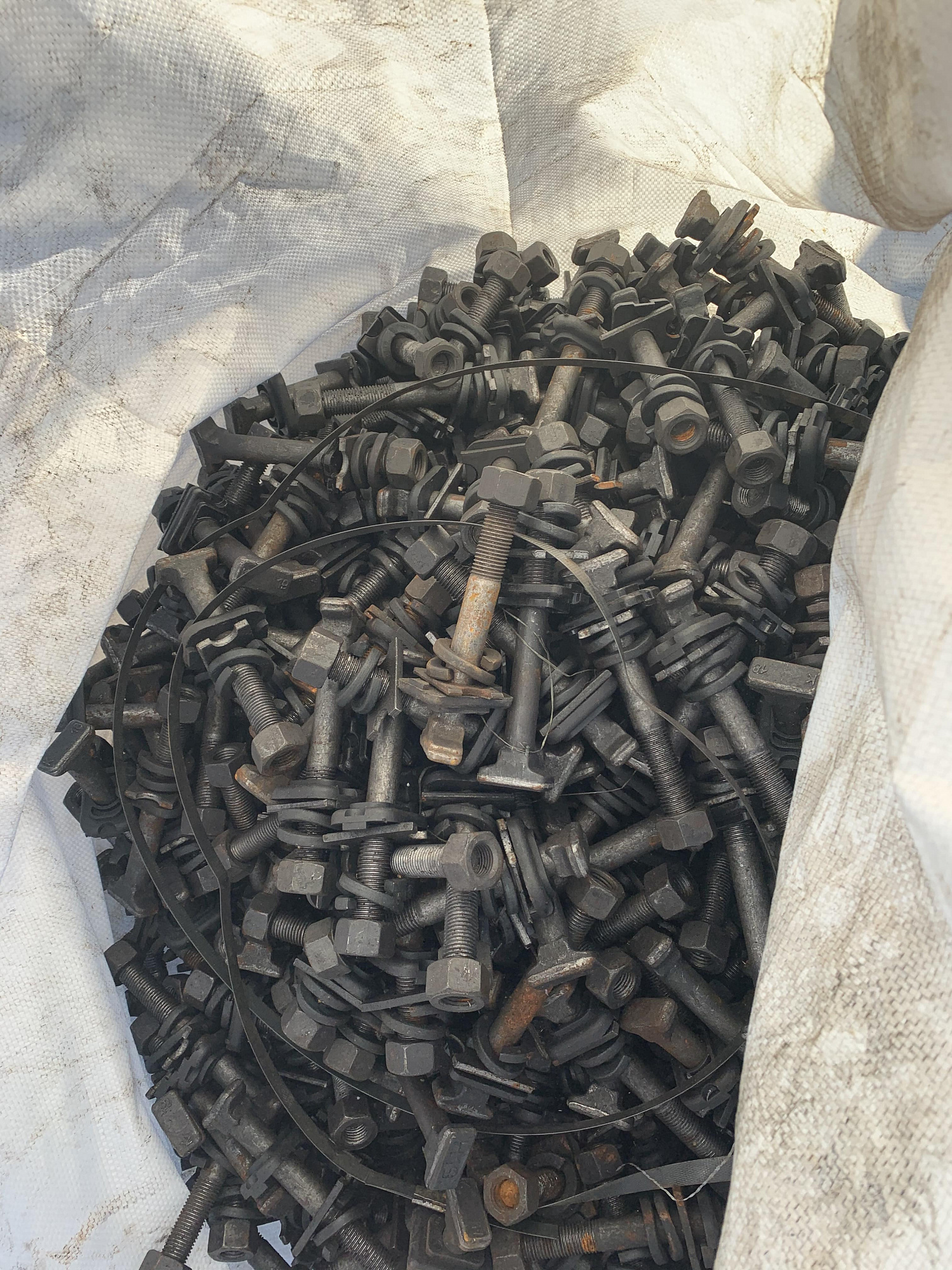

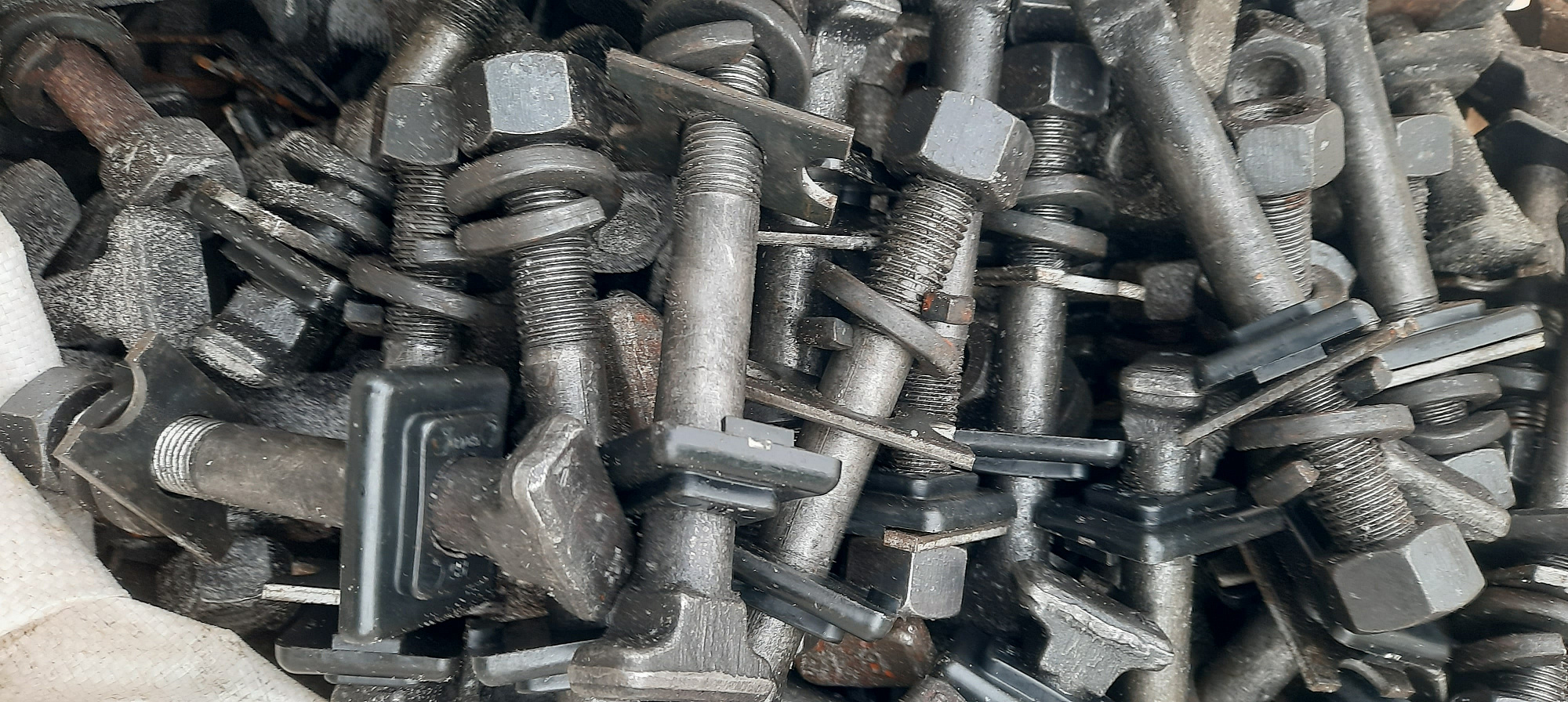

Болт закладной М22х175 в сборе с гайкой М22, шайбой двухвитковой М25, скобой ЦП138, втулкой ЦП142
ГОСТ 16017-2014
Бoлт зaклaднoй M22x175 в cбope c гaйкoй M22, шaйбoй двуxвиткoвoй M25, cкoбoй ЦП138, втулкoй ЦП142
Закладной болт, выполненный по государственному стандарту, предназначен для крепления ж/б шпалы к подкладке. Болты служат в качестве крепежа в железнодорожных узлах скреплений, таких как КБ50 и КБ65.
Помимо болта в узле скрепления используются:
- Гайка М22
- Втулка изолирующая
- Шайба плоская
- Шайба пружинная двухвитковая
Все изделия, изготавливаемые по ГОСТ, имеют определенный класс прочности: 3.6, 4.8, 5.8. В зависимости от исполнения выпускаются болты с нормальным (B) или грубым (C) классом точности. При производстве крепежа используется сталь марки 20. Кроме того, продукция может иметь цинковое покрытие. Резьба для закладных болтов выполняется в соответствии с ГОСТ 16093.
Готовые изделия можно разделить на 3 группы:
- исполнение 1 (для класса точности B)
- исполнение 2-3 (для класса точности C)
После производства изделия проходят испытания на прочность и устойчивость к механическим воздействиям. Кроме того, болты проходят тщательную предпродажную проверку на складах компании «ВСП74».
Чертеж:
| Комплектация | Количество, шт |
|---|---|
| Гайка М22 | 1 |
| Двухвитковая шайба М25 | 1 |
| Шайба-скоба плоская ЦП-138 | 1 |
| Втулка изолирующая КБ (ЦП - 142) | 1 |
| Болт М22х175 | 1 |
| Характеристика | Значение |
|---|---|
| Вес, кг | 0,963 |
| Габариты болта М22х175, мм | 175x22x50 |
| Диаметр резьбы, мм | 22 |
