Железобетонные брусья для стрелочных переводов: комплекты, ведомости и нормы погрузки
Чем отличается железобетонный брус для стрелочного перевода от шпалы?
В статье разбираем типы железобетонных брусьев, их устройство и комплекты для стрелочных переводов марок 1/9 и 1/11. Полные ведомости комплектов брусьев с массами и размерами каждой позиции, требования по ГОСТ 32942-2022 и нормы погрузки для ж/д и автотранспорта.
Если коротко

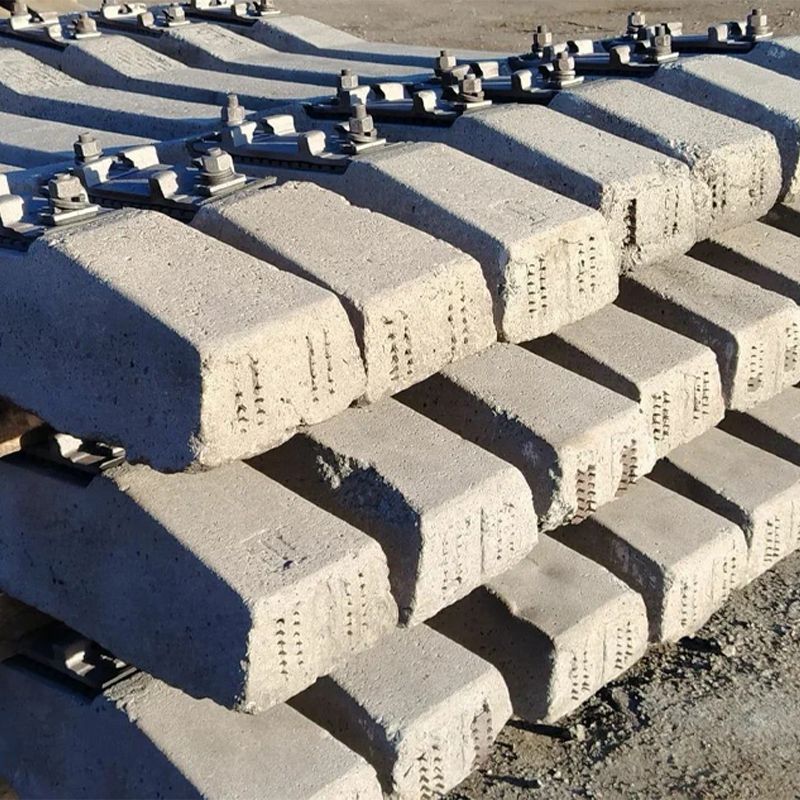

Комплект железобетонных брусьев — самая тяжёлая и самая «непрощающая» позиция в поставке материалов на стрелочный перевод: около сотни изделий общей массой за сорок тонн, каждое со своим номером и своей схемой закладных деталей. Ошибка в одной позиции означает простой до новой поставки — доработать брус на объекте нельзя. Брусья выпускают по ГОСТ 32942-2022. Комплект подбирается не по марке перевода, а по номеру проекта: длина, положение дюбелей и выкружек заданы заводом. Ориентиры: комплект на Р65 марки 1/9 (проекты 2215 и 2769) — 97 брусьев, 16,723 м³ бетона, около 41,8 т, самый длинный брус 5,4 м и 665 кг; на марку 1/11 — 104 бруса, 17,4 м³, 42 960 кг. По массе комплект укладывается в один полувагон, автотранспортом — 2–3 рейса.
Простыми словами
Предварительно напряжённый брус работает как заранее стянутый пакет деталей: пока стяжка держит, элементы не расходятся под нагрузкой. Роль стяжки играет арматура — её натягивают до бетонирования, а после набора прочности отпускают, и она обжимает бетон изнутри. Рабочая нагрузка от колеса сначала снимает это обжатие и только потом начинает растягивать сечение — поэтому трещины не раскрываются. Отсюда же и главный запрет: разрезать или сверлить такой брус на объекте нельзя — это всё равно что ослабить стяжку у собранного узла.

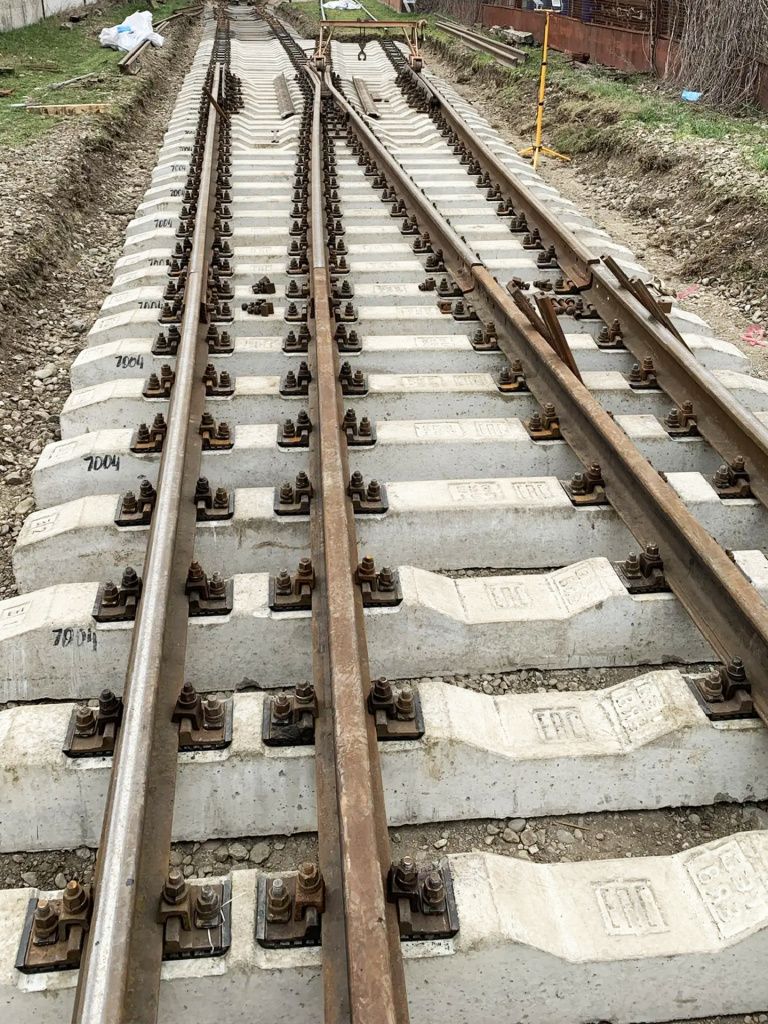

На перегоне рельсовые нити параллельны, шаг шпал постоянен, и все шпалы одинаковы. В стрелочном переводе колея раздваивается: расстояние между наружными гранями двух расходящихся путей растёт от острия остряков к крестовине. Опора должна перекрывать обе нити одновременно, поэтому длина бруса увеличивается по мере удаления от начала перевода — в комплекте на марку 1/9 от 2,5 до 5,4 м.
| Признак | Шпала | Переводной брус |
|---|---|---|
| Длина | Одна для всего пути | Переменная: в комплекте 1/9 — от 2,5 до 5,4 м |
| Порядок укладки | Равномерная эпюра | Раскладка по эпюре проекта: у каждого бруса свой номер и место |
| Единица поставки | Штуки, кубометры | Комплект на перевод — около сотни изделий |
| Масса единицы | Постоянная | От 305 до 665 кг в зависимости от позиции |
| Взаимозаменяемость | Полная в пределах типа | Только в пределах своей позиции проекта |
✓ Вывод
Заказывать брусья метражом или «по марке перевода» нельзя. Единица заказа — комплект под конкретный номер проекта, а при частичной замене — конкретные номера позиций по раскладке. Три следствия определяют всю работу с этим материалом: позиционность — закладные расположены под подкладки конкретной позиции, и брус с соседним номером не встанет; неравномерный шаг — расстояния между осями подчинены положению подкладок узлов; комплектность — недостача четырёх брусьев одной длины останавливает сборку узла, даже если общее количество сошлось.

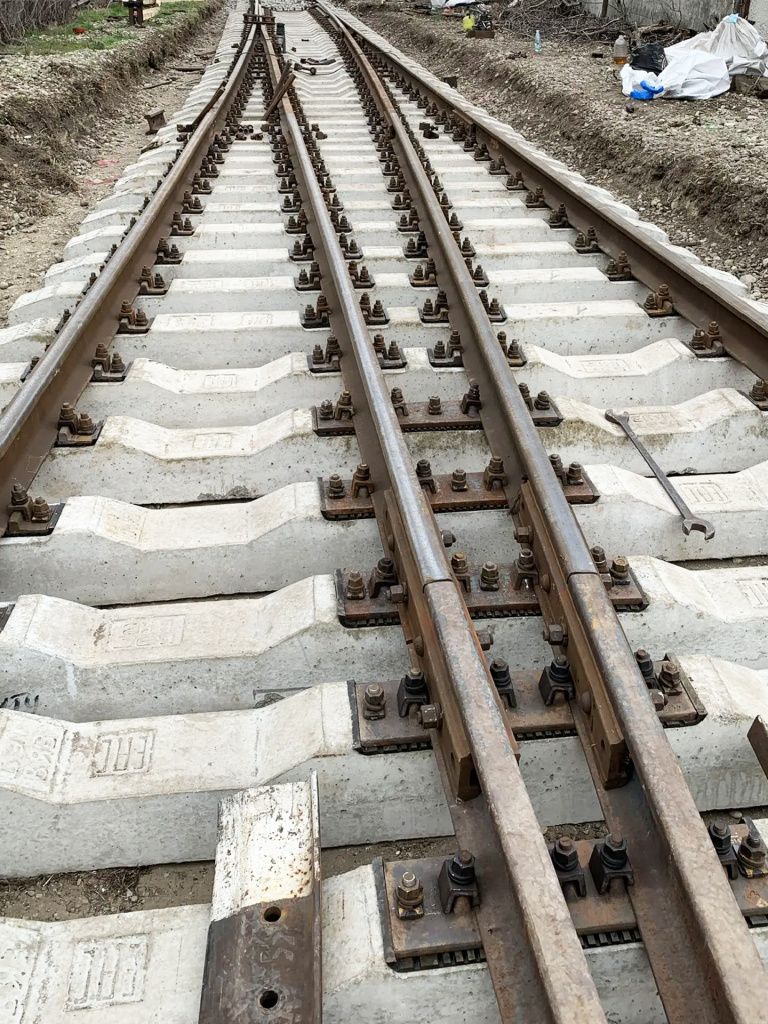

Устройство: напряжённая арматура, дюбель, выкружка
Почему арматура предварительно напряжена. Бетон хорошо работает на сжатие и плохо — на растяжение: при изгибе в растянутой зоне быстро появляются трещины, через которые внутрь проходит влага, а дальше идёт коррозия арматуры и разрушение. Под брусом это критично: колесо создаёт знакопеременный изгиб при каждом проходе, а на промышленных путях добавляются удары от неровностей и просадки балласта.
Предварительное напряжение снимает задачу так: арматуру натягивают до бетонирования, а после набора прочности отпускают. Стремясь сократиться, она обжимает бетон — изделие получает начальное сжатие. Рабочая нагрузка сначала «съедает» это сжатие и только потом начинает растягивать сечение. В результате трещины либо не образуются, либо раскрываются существенно меньше, и брус переносит миллионы циклов нагружения без потери несущей способности.
Дюбель — забетонированная при изготовлении деталь из полимерного материала с продольным каналом с резьбой; в неё вкручивается шуруп крепления подкладки. В деревянном брусе крепёж входит непосредственно в древесину, здесь же в бетон закладывается «гнездо» под резьбу.
Выкружка в подрельсовой площадке — местная полукруглая выемка в бетоне под упор боковой или подкладку пружинного рельсового скрепления. Она задаёт посадочное место элемента скрепления и воспринимает боковое усилие. Наличие, форма и положение выкружек зависят от типа скрепления — поэтому тип скрепления указывается в заявке наравне с проектом.
⚠ Почему нельзя дорабатывать по месту
Сверление или обрезка бруса по месту недопустимы: нарушается анкеровка напряжённой арматуры, и изделие теряет расчётную работу. Повреждённый или сорванный дюбель делает брус негодным при полностью целом бетоне — это касается и хранения на площадке до укладки.
ГОСТ на железобетонные брусья: что действует сейчас
| Документ | Статус и роль |
|---|---|

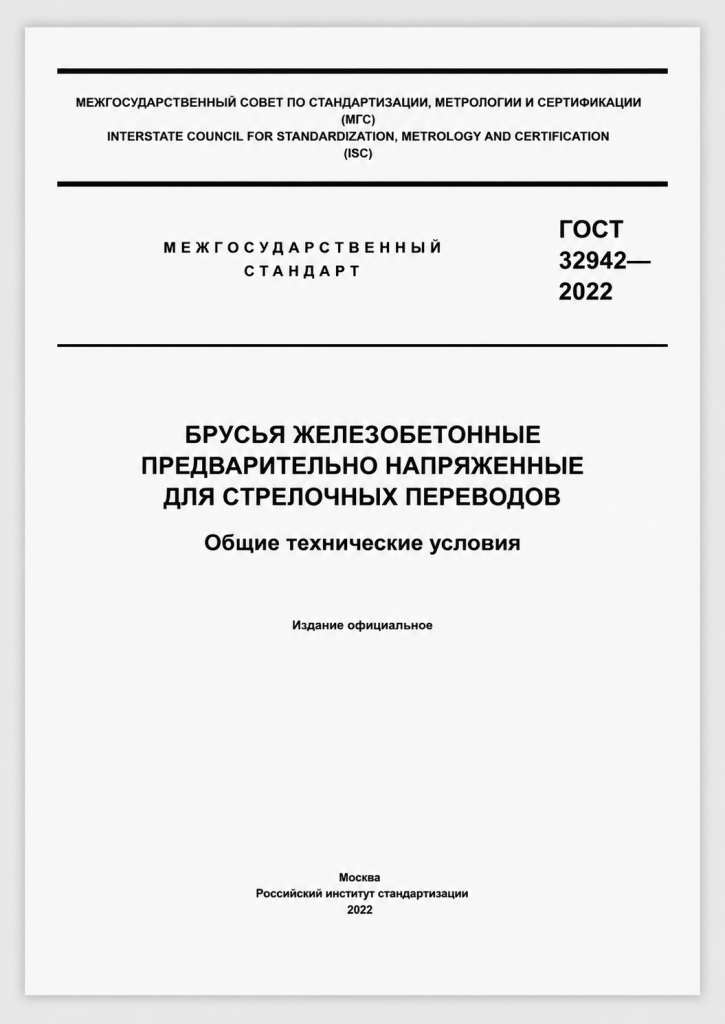

| ГОСТ 32942-2022 | Действует. «Брусья железобетонные предварительно напряжённые для стрелочных переводов. Общие технические условия». Введён приказом Росстандарта от 09.09.2022 № 902-ст. Распространяется на пути общего и необщего пользования |
| ГОСТ 32942-2014 | Предыдущая редакция, заменена. Встречается в проектах и спецификациях 2015–2022 годов |
| ОСТ 32.134-99 | Отраслевой стандарт, по которому изделия выпускались ранее; фигурирует в архивных документах о качестве |
| Проект перевода | Определяет состав комплекта: номера позиций, длины, схемы закладных. Отвечает на вопрос «какой брус мне нужен» |
⚠ Что изменилось при смене редакций
В отличие от деревянных брусьев, где смена редакции ГОСТ 8816 переставила обозначения комплектов местами и породила массовые ошибки в заявках, у железобетонных перемаркировки не произошло: комплект по-прежнему определяется номером проекта перевода, а не буквенным индексом. Поэтому паспорт с ссылкой на ОСТ 32.134-99 не означает, что изделие устарело — он означает год выпуска. Сверять нужно не номер стандарта, а поле «тип комплекта» с номером проекта.
Комплект железобетонных брусьев для перевода 1/9: ведомость
Ниже — полная ведомость комплекта железобетонных брусьев для стрелочного перевода марки 1/9 с указанием массы и объема каждой позиции. Такой детализации нет в открытых источниках, а именно она нужна, чтобы проверить поставку по позициям, посчитать транспорт и оценить объём частичной замены. Позиции с литерой «П» — переходные, они замыкают комплект в местах примыкания к прилегающему пути.
| №№ брусьев | Длина, м | Объём бетона, м³ | Масса бруса, кг | Кол-во, шт. |
|---|---|---|---|---|
| 0 | 2,7 | 0,131 | 329 | 1 |
| 1 | 3,0 | 0,151 | 377 | 1 |
| 2 | 3,0 | 0,149 | 372 | 1 |
| 3 | 3,0 | 0,147 | 368 | 1 |
| 4–18 | 3,0 | 0,147 | 367 | 15 |
| 19–20 | 3,0 | 0,149 | 373 | 2 |
| 21–23 | 3,0 | 0,148 | 371 | 3 |
| 24 | 3,0 | 0,148 | 370 | 1 |
| 25–26 | 3,1 | 0,153 | 384 | 2 |
| 27–28 | 3,1 | 0,154 | 386 | 2 |
| 29–31 | 3,2 | 0,160 | 401 | 3 |
| 32 | 3,2 | 0,167 | 417 | 1 |
| 33–36 | 3,3 | 0,172 | 431 | 4 |
| 37–38 | 3,4 | 0,178 | 445 | 2 |
| 39–40 | 3,5 | 0,183 | 459 | 2 |
| 41–42 | 3,6 | 0,189 | 473 | 2 |
| 43–44 | 3,7 | 0,195 | 487 | 2 |
| 45–46 | 3,8 | 0,194 | 485 | 2 |
| 47–48 | 3,9 | 0,193 | 482 | 2 |
| 49 | 4,0 | 0,196 | 489 | 1 |
| 50 | 4,0 | 0,195 | 487 | 1 |
| 51–52 | 4,1 | 0,200 | 500 | 2 |
| 53–54 | 4,2 | 0,206 | 515 | 2 |
| 55–56 | 4,3 | 0,211 | 527 | 2 |
| 57–58 | 4,4 | 0,219 | 546 | 2 |
| 59–60 | 4,5 | 0,224 | 560 | 2 |
| 61–62 | 4,7 | 0,234 | 586 | 2 |
| 63–64 | 4,8 | 0,233 | 582 | 2 |
| 65–66 | 4,9 | 0,238 | 596 | 2 |
| 67–68 | 5,0 | 0,244 | 610 | 2 |
| 69–70 | 5,2 | 0,255 | 638 | 2 |
| 71–72 | 5,3 | 0,261 | 651 | 2 |
| 73–74 | 5,4 | 0,266 | 665 | 2 |
| П | 2,7 | 0,131 | 329 | 4 |
| П3 / П4 / П5 | 2,7 | 0,130 | 324 | 6 / 6 / 6 |
По норме расхода на изготовление железобетонных предварительно напряжённых брусьев для стрелочных переводов типа Р65 марки 1/9 (проекты 2215 и 2769), действует с 01.11.2016. Позиции П1 и П2 в данном комплекте не применяются. Итого: 97 брусьев, 16,723 м³ бетона, около 41,8 т. Для других проектов и заводов состав комплекта отличается.
✓ Вывод
Комплект на перевод Р65 марки 1/9 проектов 2215 и 2769 — 97 брусьев, 16,723 м³ бетона, около 41,8 т. Самая массовая позиция — пятнадцать брусьев 3,0 м (№№ 4–18), самый тяжёлый — 5,4 м массой 665 кг.
Комплект брусьев для перевода 1/11: ведомость
Аналогичная ведомость комплекта брусьев для перевода марки 1/11.Причина в геометрии: марка 1/11 положе, угол крестовины меньше, поэтому пути расходятся медленнее и «лесенка» длин растёт плавнее — но сам перевод длиннее, и опор требуется больше.
| №№ брусьев | Длина, м | Объём бетона, м³ | Масса бруса, кг | Кол-во, шт. |
|---|---|---|---|---|
| 1 / 2 / 3 | 3,0 | 0,150 / 0,152 / 0,146 | 376 / 381 / 366 | 1 / 1 / 1 |
| 4–24 | 3,0 | 0,146 | 366 | 21 |
| 25–28 | 3,1 | 0,157 | 393 | 4 |
| 29–32 | 3,2 | 0,161 | 404 | 4 |
| 33–34 | 3,3 | 0,167 | 419 | 2 |
| 35–38 | 3,4 | 0,173 | 433 | 4 |
| 39–42 | 3,5 | 0,178 | 445 | 4 |
| 43–44 | 3,6 | 0,183 | 456 | 2 |
| 45–46 | 3,7 | 0,189 | 473 | 2 |
| 47 / 48 | 3,8 | 0,195 | 487 | 1 / 1 |
| 49–50 | 3,9 | 0,200 | 502 | 2 |
| 51–52 | 4,0 | 0,210 | 526 | 2 |
| 53–54 | 4,1 | 0,215 | 538 | 2 |
| 55–56 | 4,2 | 0,220 | 553 | 2 |
| 57–58 | 4,3 | 0,226 | 567 | 2 |
| 59–60 | 4,4 | 0,230 | 577 | 2 |
| 61–64 | 4,5 | 0,224 | 562 | 4 |
| 65 / 66 | 4,6 | 0,229 | 575 | 1 / 1 |
| 67–68 | 4,7 | 0,234 | 586 | 2 |
| 69–70 | 4,8 | 0,240 | 600 | 2 |
| 71–72 | 4,9 | 0,245 | 614 | 2 |
| 73–74 | 5,0 | 0,250 | 627 | 2 |
| 0 | 2,7 | 0,132 | 330 | 1 |
| П | 2,7 | 0,132 | 330 | 7 |
| П-1 | 2,6 | 0,127 | 319 | 8 |
| П-2 | 2,5 | 0,121 | 305 | 8 |
| П-4 | 2,7 | 0,131 | 330 | 6 |
По норме расхода на изготовление ЖБ-брусьев для стрелочных переводов марки 1/11, комплект СП-1/11-2. Итого: 104 бруса (из них 74 основных), 17,4 м³ бетона, 42 960 кг.
✓ Вывод
Комплект СП-1/11-2 — 104 бруса (из них 74 основных), 17,4 м³ бетона, 42 960 кг. Изделий больше, чем в комплекте 1/9, но максимальная длина меньше — 5,0 м против 5,4 м.
Что следует из ведомостей на практике
Логистика. 41,8 т (марка 1/9) и 43,0 т (марка 1/11) при грузоподъёмности универсального полувагона 69,5 т — загрузка примерно на две трети; по объёму штабель занимает около четверти кузова. Ограничением становится не тоннаж, а геометрия укладки изделий разной длины и наличие техники для выгрузки.
Приёмка. Пересчёт «всего 97 штук» ничего не гарантирует: в комплекте 1/9 длину около 4,0 м имеют сразу три позиции — 49, 50 и 51–52 — с разными массами и разными схемами закладных. Считать нужно по группам номеров, сверяя длину и при сомнении массу изделия.
Частичная замена. Из ведомости видно, сколько изделий каждой позиции в комплекте: длинных брусьев 5,2–5,4 м всего по два. Если разрушены именно они, замена точечная и недорогая; если пострадала массовая позиция 4–18, речь идёт о заметной части комплекта.
⚠ Почему нельзя заказать «просто брус 4 метра»
Внешне позиции 49, 50 и 51–52 почти одинаковы: длина около 4,0 м, разница в массе 2–13 кг. Но закладные в них расположены под разные подкладки, и на чужое место брус не встанет. В заявке позиция важнее длины — именно поэтому нужен номер проекта и номера позиций, а не метраж.

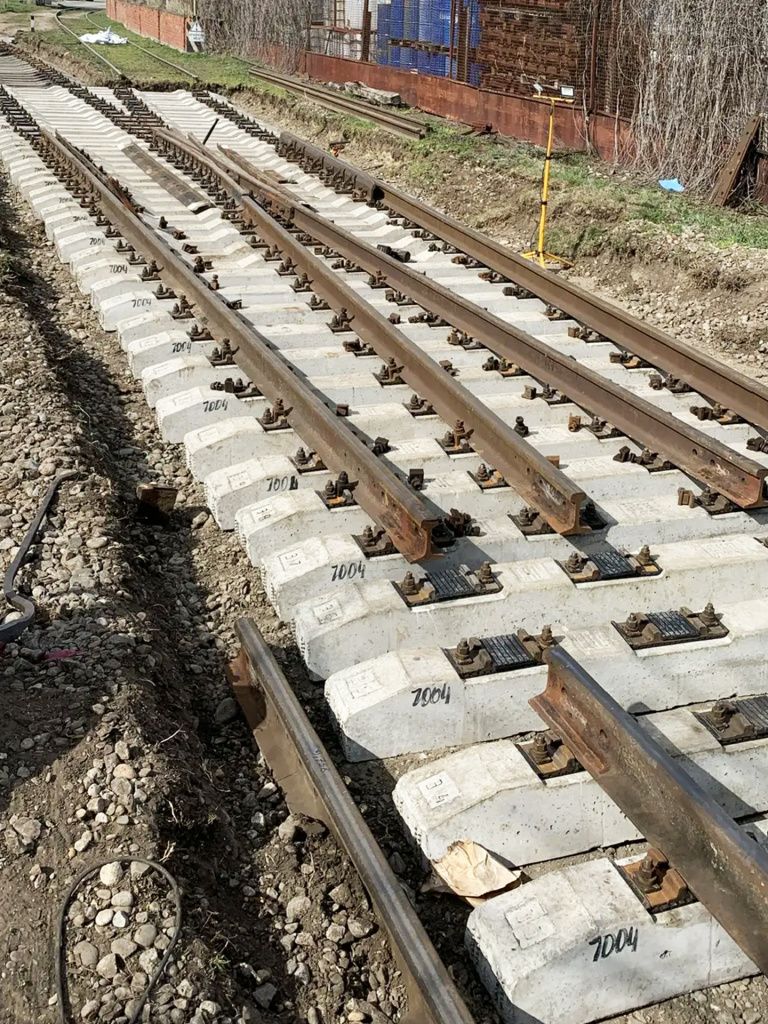

Раскладка по эпюре
Раскладка задаёт для каждого бруса порядковый номер и расстояние между осями, привязанные к узлам перевода. Эпюра неравномерна: под подкладками башмаков и в крестовинном узле брусья сгущаются, в зоне переводной кривой шаг выравнивается. Причина не в традиции, а в распределении нагрузки: там, где колесо перекатывается с одного элемента на другой — с рамного рельса на остряк, с усовика на сердечник, — возникают ударные догрузки, и опора должна стоять чаще.
Что показывает схема раскладки

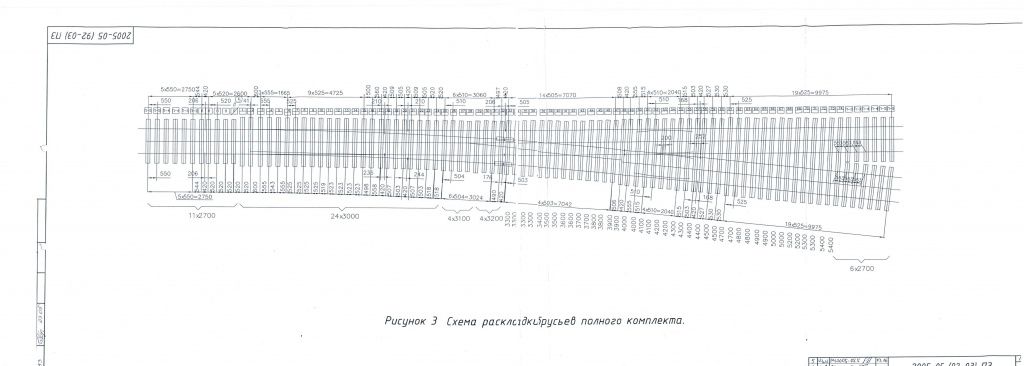

На схеме раскладки брусьев марки 1/9 видны группы с постоянным шагом внутри каждой: 5×550 = 2750 мм в начале перевода, 5×520 = 2600, 3×555 = 1665, 9×525 = 4725 в зоне остряков и переводной кривой, 6×510 = 3060 и 6×504 = 3024 ближе к крестовине. Номера на схеме соответствуют позициям ведомости из раздела 4.
✓ Вывод
Лист раскладки — рабочий документ при приёмке и замене: по нему определяются номера позиций. Если раскладки нет на руках, её восстанавливают по номеру проекта.
Замена железобетонного бруса: как подобрать позицию
| Шаг | Действие |
|---|---|
| 1 | Определить номер проекта перевода — по паспорту либо по маркировке уложенных брусьев |
| 2 | По раскладке зафиксировать номера позиций негодных изделий (не «третий от крестовины», а номер по чертежу) |
| 3 | Сверить по ведомости комплекта длину и массу позиции — это защита от ошибки в номере |
| 4 | Сформировать заявку; при отсутствии раскладки — приложить фото участка и замеры соседних брусьев, проект восстанавливается по этим данным |
Замена деревянным брусом как штатное решение не рассматривается: у него другая высота, иная жёсткость и другой способ крепления подкладок, из-за чего в месте стыковки появляется участок с резким изменением жёсткости основания, где путь расстраивается быстрее. Как аварийная временная мера это встречается, но с последующей заменой на проектное изделие.
✓ Вывод
Заказ на замену формируется как «проект + номера позиций + количество». Длина без номера позиции — недостаточные данные.
Погрузка и перевозка комплектов брусьев: нормы и правила
Нормы погрузки железобетонных брусьев регламентируются, в том числе, и этими правилами.Технические условия утверждены МПС России 27.05.2003 и введены в действие с 01.07.2004, действуют с изменениями. Железобетонные изделия описаны в главе 4; для грузов, не подпадающих под типовые способы, документ предусматривает порядок разработки местных и непредусмотренных технических условий (МТУ, НТУ) и требования к оформлению эскизов размещения и крепления. Прямого типового способа для переводных брусьев в них нет — применяется способ для железобетонных шпал либо разрабатывается эскиз, согласуемый с перевозчиком.
Требования к размещению в полувагоне
| Параметр | Требование |
|---|---|
| Число штабелей | Четыре, симметрично относительно продольной и поперечной плоскостей симметрии вагона |
| Укладка в ярусе | По 8 изделий вплотную друг к другу, поперёк вагона; в верхних ярусах допускается меньше 8 |
| Число ярусов | Не более 8; общая высота штабеля — не выше стен полувагона |
| Подкладки | Две поперечные, сечением не менее 50 × 100 мм, длиной, равной внутренней ширине полувагона, на расстоянии 1500 мм друг от друга и на равном расстоянии от концов изделий |
| Прокладки между ярусами | Размером 40 × 100 × 2500 мм, укладываются на подрельсовые площадки |
| Обвязка | Каждый штабель — проволока диаметром 6 мм в восемь нитей за нижние увязочные устройства полувагона |
| Упоры у торцовых порожков | Упорные брусья сечением не менее 100 × 100 мм длиной 2800 мм: при длине кузова до 12 080 мм — по одному, 12 228–12 324 мм — по два, 12 700–12 750 мм — распорные рамы из двух упорных и четырёх распорных брусьев 100 × 100 × 200 мм, скреплённых строительными скобами из прутка диаметром 8–10 мм |
| Зазоры | Крайние штабеля — вплотную к упорам или распорным рамам; средние — на расстоянии не менее 300 мм друг от друга |
По главе 4 ТУ ЦМ-943 (размещение железобетонных шпал для колеи 1520 мм), применяемой к переводным брусьям по аналогии. Наиболее массовый универсальный полувагон модели 12-132 имеет внутреннюю длину кузова 12 750 мм — то есть попадает в диапазон, для которого требуются именно распорные рамы, а не одиночные упорные брусья.
✓ Норма ТУ и практика отгрузки — разные вещи
По ТУ полувагон вмещает четыре штабеля по восемь ярусов — это заметно больше одного комплекта. Но в документах о качестве на отгрузку указывается один комплект на один вагон, и это не недогруз, а осмысленная практика: комплект едет к одному объекту, разнородные позиции не перемешиваются с чужой поставкой, а приёмка идёт по одной ведомости. Норма отвечает на вопрос «сколько можно погрузить», практика — «как не получить пересорт». В спецификации всегда фиксируйте, что именно вы заказываете: комплект целиком или отдельные позиции.

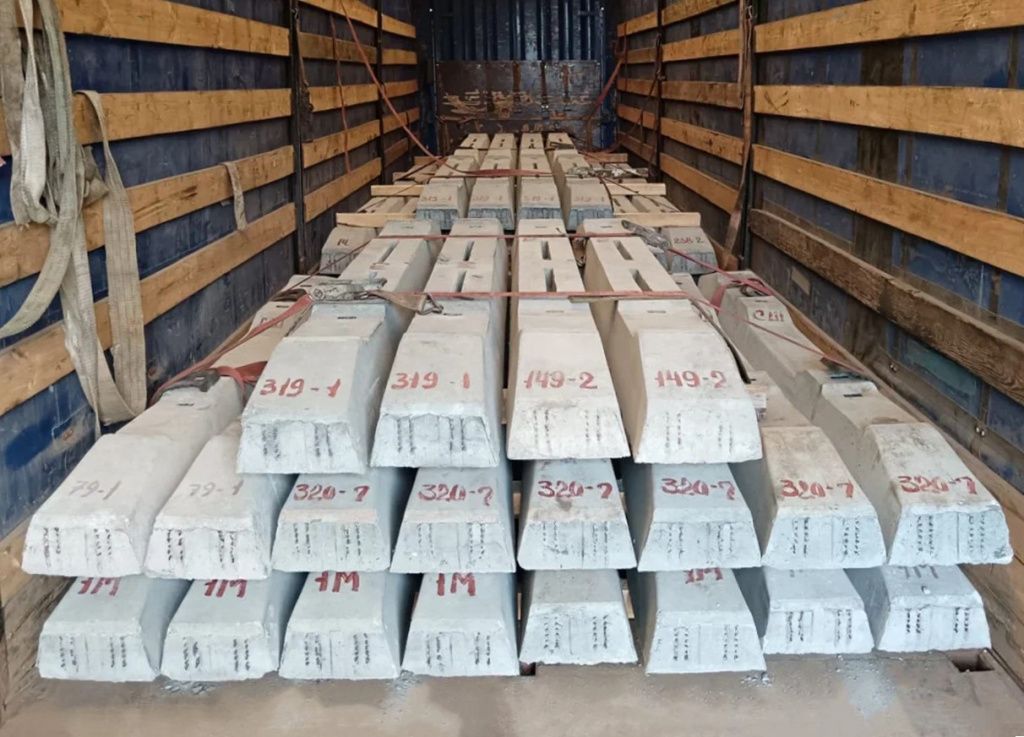

Платформа и автотранспорт
Для платформы грузоподъёмностью 66 т и менее ТУ предусматривают четыре штабеля по девять ярусов: восемь полных по восемь изделий вдоль платформы и девятый ярус из двух изделий поперёк. Подкладки дополнительно закрепляют к полу восемью гвоздями размером не менее 6 × 150 мм каждую; восемь полных ярусов увязывают обвязкой из проволоки диаметром 6 мм в четыре нити, а после укладки двух верхних изделий штабель закрепляют двумя парами растяжек в шесть нитей за стоечные скобы. На платформе грузоподъёмностью свыше 66 т крайние штабеля формируют из десяти ярусов и закрепляют растяжками в восемь нитей.
Автомобильные перевозки регулируются Правилами перевозок грузов автомобильным транспортом (постановление Правительства РФ от 21.12.2020 № 2200). Допустимые параметры: масса автопоезда 40 т, длина 20 м, ширина 2,55 м, высота 4,0 м; превышение требует специального разрешения. Брус длиной 5,4 м свободно размещается на платформе полуприцепа 13,6 м; изделия крепятся стяжными ремнями с прокладками между ярусами. Комплект массой 42–43 т разбивается на 2–3 рейса при грузоподъёмности полуприцепа 20–22 т.
⚠ Что проверить на приёмной площадке до отгрузки
Грузоподъёмность крана и вылет стрелы — отдельный брус весит до 665 кг, пакет — несколько тонн. Основание площадки под 42 т и подкладки под штабель: складирование бетонных изделий без прокладок ведёт к сколам кромок и повреждению дюбелей. Подъездные пути — для автопоезда длиной до 20 м нужен радиус разворота; на промплощадках это ограничение чаще жёстче, чем масса. Очерёдность рейсов — при поставке в несколько машин удобнее получать изделия группами позиций, а не вперемешку.
Документ о качестве: что проверить при приёмке
Каждая партия сопровождается документом о качестве. Ниже — состав документа по образцу реальной поставки комплекта на перевод Р65 марки 1/9 проекта 2215 (2769).
При приемке железобетонных брусьев для стрелочных переводов обязательно проверяйте документ о качестве. В нем должно быть указано соответствие ГОСТ 32942-2022.
| Поле документа | Значение в образце и на что смотреть |
|---|---|
| Изготовитель, адрес, телефон | Сверяется с договором |
| Технические условия на брусья | В образце — ОСТ 32.134-99 (документ 2013 года). В новой поставке должен фигурировать действующий ГОСТ 32942-2022 |
| Тип комплекта брусьев | «Проект БСП 2215 (2769) — для стрелочного перевода типа Р65 марки 1/9». Главное поле для сверки |
| Номер партии и дата изготовления | Привязка к протоколам испытаний |
| Число комплектов, шт. | В образце — 1 комплект в отгрузке |
| Класс бетона по прочности | B40 |
| Отпускная прочность бетона, МПа | 45,2 и 45,5 в двух партиях образца — фактическое значение по испытаниям; должно соответствовать заявленному классу |
| Удельная эффективная активность ЕРН, Бк/кг | 183 со ссылкой на протокол лабораторных испытаний — радиационно-гигиеническая характеристика сырья |
| Сертификат соответствия | В образце — сертификат ССФЖТ с указанием срока действия |
| Гарантия изготовителя | Соответствие требованиям ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения: нарушение правил складирования снимает гарантию |
Конкретные значения у каждой партии свои; актуальные реквизиты и нормативные ссылки уточняются при формировании поставки.
⚠ Осмотр изделий до разгрузки
Дюбели — визуально по верхней постели: повреждённый дюбель делает брус негодным при целом бетоне. Сколы кромок и трещины — особенно в подрельсовых площадках и в зоне выкружек. Комплектность по позициям — пересчёт по номерам, а не по общему количеству. Поле «тип комплекта» — номер проекта должен совпадать с вашим.
✓ Вывод
Ключевое поле документа — тип комплекта с номером проекта. Совпадения марки перевода недостаточно: комплекты разных проектов одной марки не взаимозаменяемы.
Заявка на поставку: разбор параметров
| Параметр | Что означает | Зачем в заявке |
|---|---|---|
| Номер проекта перевода | 2769, 2215, 2768 — обозначение проекта, по которому изготовлен перевод | Определяет весь состав комплекта: номера позиций, длины, схемы закладных. Без него подбор невозможен |
| Тип рельса и марка | Р65, 1/9 или 1/11 | Дублируют проект и защищают от ошибки в номере: если марка и проект не сходятся, расхождение видно сразу |
| Тип скрепления | Определяет исполнение закладных деталей и наличие выкружек в подрельсовой площадке | Брус с другим исполнением закладных не примет ваши подкладки |
| Комплектность | Полный комплект на перевод либо перечень позиций с количеством | Разделяет два разных заказа: поставку под укладку и добор под ремонт |
| Условия выгрузки | Наличие крана, грузоподъёмность, площадка под 40+ тонн, радиус разворота для автопоезда | Определяет вид транспорта и разбивку на рейсы; на промплощадках ограничивает чаще, чем масса |
| Сроки | Комплект под конкретный проект часто изготавливается под заказ | Позволяет заранее развести сроки изготовления и окна на путевые работы |
✓ Вывод для снабжения
Образец формулировки: «Брусья железобетонные переводные, комплект на стрелочный перевод Р65 марки 1/9, проект 2769, скрепление по проекту, 1 комплект; выгрузка краном 10 т, площадка есть». Для добора: «…проект 2769, позиции 49, 50 и 73–74 — по 2 шт.». Такая заявка не требует уточняющей переписки и сразу уходит в расчёт.
Железобетон или дерево
| Параметр | Железобетонные брусья | Деревянные брусья |
|---|---|---|
| Норматив | ГОСТ 32942-2022 | ГОСТ 8816-2014 |
| Срок службы | Существенно выше при соблюдении условий эксплуатации | Полный средний — не менее 15 лет по стандарту |
| Масса комплекта на 1/9 | около 41,8 т | порядка 6,7–8,2 т |
| Транспорт на комплект | Полувагон либо 2–3 автомобиля | Одна машина (норма погрузки — до 22 м³ на автомобиль) |
| Доработка по месту | Исключена | Допускается подрезка и сверление с обработкой канала защитным средством |
| Стабильность геометрии | Держит дольше, реже требует выправки | Чувствителен к гнили и износу под подкладками |
| Требования к балласту | Выше: жёсткая конструкция требовательна к чистоте балласта и водоотводу | Мягче за счёт упругости древесины |
✓ Вывод
Железобетон выбирают при интенсивной работе и ставке на длительный срок службы; дерево — на малодеятельных путях, при ограниченном бюджете и отсутствии тяжёлой техники для выгрузки. Разница в массе комплекта — пятикратная, и на удалённом объекте без крана и подъездов под 40-тонную поставку она определяет не стоимость, а саму возможность работ.
Частые вопросы (FAQ) о железобетонных переводных брусьях
Сколько брусьев в стрелочном переводе 1/9 на железобетоне?
97 брусьев: 75 основных с номерами 0–74 и 22 переходных. Объём бетона 16,723 м³, масса около 41,8 т. Ведомость относится к комплекту на перевод Р65 марки 1/9 проектов 2215 и 2769. Самая массовая позиция — пятнадцать брусьев длиной 3,0 м (№№ 4–18) в зоне рамных рельсов; самые длинные — два бруса 5,4 м по 665 кг под крестовинным узлом. Для других проектов и заводов состав комплекта отличается, поэтому в заявке указывается номер проекта.
Сколько брусьев в переводе 1/11?
104 бруса, из них 74 основных; масса 42 960 кг, объём бетона 17,4 м³, максимальная длина 5,0 м. Комплект 1/11 содержит больше изделий при меньшей максимальной длине: перевод положе, пути расходятся медленнее, но сам перевод длиннее.
По какому ГОСТу выпускают железобетонные переводные брусья?
По ГОСТ 32942-2022, введённому приказом Росстандарта от 09.09.2022 № 902-ст взамен ГОСТ 32942-2014. Стандарт распространяется на пути общего и необщего пользования. В документах о качестве прошлых лет встречается ссылка на ОСТ 32.134-99 — это не признак некачественного изделия, а отражение действовавшего на момент выпуска документа. Геометрию и закладные в любом случае определяет проект перевода.
Можно ли подрезать или просверлить железобетонный брус на объекте?
Нет. Длина, положение дюбелей и выкружек заданы на заводе, а сверление разрушает предварительно напряжённую арматуру. Отличие от деревянного бруса принципиальное: там доработка допускается стандартом при условии обработки канала защитным средством. Здесь ошибка в комплектации означает простой до новой поставки, поэтому позиции сверяются до отгрузки.
Сколько вагонов и машин нужно на комплект?
По массе комплект помещается в один полувагон (грузоподъёмность 69,5 т у модели 12-132). Автотранспортом — 2–3 рейса при полуприцепе 20–22 т. Способ размещения — по ТУ ЦМ-943 либо по согласованному эскизу; для полувагона с длиной кузова 12 700–12 750 мм требуются распорные рамы у торцовых порожков.
Что делать, если раскладка бруса не сохранилась?
Восстановить по номеру проекта перевода; при неизвестном проекте — по фото узла и замерам. Для подбора достаточно фотографий участка, маркировки соседних изделий и нескольких замеров: полной длины перевода, переднего и заднего вылетов. По этим данным определяется проект, а по нему — позиции и длины.
Чем поможет ВСП74
ООО «ВСП74» (Челябинск) поставляет материалы верхнего строения пути и выполняет строительство, капитальный ремонт и текущее содержание путей необщего пользования по России и СНГ.
- Комплекты железобетонных переводных брусьев под конкретный проект перевода — с документом о качестве завода-изготовителя.
- Отдельные позиции для частичной замены — по номерам из раскладки, с проверкой по ведомости комплекта.
- Подбор по неполным данным — определим проект по фотографиям узла и нескольким замерам, если раскладка утрачена.
- Сопутствующие материалы — стрелочные переводы новые и старогодные, рельсы, скрепления, крестовины и ремкомплекты.
- Расчёт логистики — вид транспорта, разбивка на рейсы, требования к площадке выгрузки.
Нормативные и ссылочные документы
- ГОСТ 32942-2022 «Брусья железобетонные предварительно напряжённые для стрелочных переводов. Общие технические условия» — приказ Росстандарта от 09.09.2022 № 902-ст. Действует, взамен ГОСТ 32942-2014.
- ГОСТ 32942-2014 — заменён; встречается в проектах 2015–2022 годов.
- ОСТ 32.134-99 «Брусья железобетонные предварительно напряжённые для стрелочных переводов» — отраслевой стандарт, фигурирует в архивных документах о качестве.
- Технические условия размещения и крепления грузов в вагонах и контейнерах — утв. МПС России 27.05.2003, введены с 01.07.2004, действуют с изменениями. Глава 4 — железобетонные изделия.
- Правила перевозок грузов автомобильным транспортом — постановление Правительства РФ от 21.12.2020 № 2200. Действуют.
- ГОСТ 8816-2014 «Брусья деревянные для стрелочных переводов. Технические условия» — для сравнения исполнений.
- Нормы расхода на изготовление железобетонных предварительно напряжённых брусьев для стрелочных переводов Р65 марки 1/9 (проекты 2215 и 2769, с 01.11.2016) и марки 1/11 (комплект СП-1/11-2) — заводские ведомости комплектов.
Дисклеймер: материал носит справочный характер и не заменяет проектную документацию. Требования приведены по ГОСТ 32942-2022 и Техническим условиям размещения и крепления грузов в вагонах и контейнерах (МПС России, 27.05.2003, с изменениями) и подлежат сверке с действующими редакциями и нумерацией пунктов на момент применения. Схемы размещения выполнены по текстовому описанию Технических условий: в опубликованных редакциях документа рисунки к соответствующим пунктам не приводятся, а прямой типовой способ для переводных брусьев отсутствует — фактический способ размещения и крепления согласуется с перевозчиком, при необходимости в порядке разработки местных или непредусмотренных технических условий. Ведомости комплектов приведены по нормам расхода завода-изготовителя для указанных проектов и марок; для других проектов, заводов и годов выпуска состав комплекта, длины, объёмы и массы отличаются и уточняются по проектной документации. Значения массы и объёма справочные. Применимость на конкретном пути необщего пользования определяется проектом. Не является публичной офертой.
Что можно применять на путях общего и необщего пользования, какие группы годности бывают, что изменилось после Изменения № 7 к СП 37...
Высокая надежность — ключевое требование к компонентам верхнего строения железнодорожного пути. Гарантировать безопасность и долговечность дороги возможно только при идеальном состоянии каждой металлической конструкции.
В статье расскажем о факторах, оказывающих негативное воздействие на двутавровые балки. Рассмотрим различные типы дефектов рельсов, причины их возникновения, степень серьезности и влияние на железнодорожное движение.
Рельсы соединяются между собой с использованием стыковых болтов и накладок или методом сварки. При этом существует подробный набор правил, которые регулируют метод крепления, ширину и другие критические параметры для безопасности движения.
В российской промышленности высоко ценится такой вид сырья, как железнодорожный металлолом. Эти категории лома часто обозначаются сокращениями ЖДЛ 1 и ЖДЛ 2.
На рынке вторичного сырья наиболее востребованы рельсы — источник высокоуглеродистой стали. Это особая категория черного металлического лома, который образуется при изнашивании ж/д полотна. Кроме старых или вышедших из строя рельсов, для переработки используются фрагменты вагонов, колесные пары и крепежи.
В статье рассказываем о разновидностях железнодорожного лома, особенностях приемки такого сырья, его стоимости и других нюансах.
При создании линий для передвижения спецтехники необходимо правильно подбирать элементы ВСП. В статье рассмотрим типы крановых рельсов, которые также называются подкрановыми, разберемся в особенностях их производства и практического применения.
