Виды стрелочных переводов

В железнодорожной терминологии стрелочный перевод — это устройство для разветвления путей. Существует множество их конфигураций, каждая из которых оптимизирована под конкретные задачи: от экономии места на станциях до обеспечения сверхвысоких скоростей.

1. По количеству и направлению путей

Это самая базовая классификация, определяющая геометрию узла.

Одиночные стрелочные переводы

Самая распространенная группа. Одиночный перевод разделяет один путь на два.

• обыкновенные: один путь остается прямым, а второй отклоняется вправо или влево

• симметричные: оба пути отклоняются в разные стороны под одинаковым углом. Это сокращает длину перевода и используется там, где пространство ограничено (например, на сортировочных горках)

• несимметричные (криволинейные): оба пути имеют изгиб, но под разными углами или в разных направлениях.

Двойные стрелочные переводы

Позволяют разветвить один путь сразу на три.

• односторонние: все три пути расходятся в одну сторону (обычно вправо или влево)

• разносторонние: один путь идет прямо, а два других отклоняются в разные стороны (так называемые «тройники»).

Перекрестные стрелочные переводы

Укладываются в местах пересечения двух путей под небольшим углом.

• одиночные перекрестные: позволяют переход подвижного состава только с одного пути на другой в одном направлении

• двойные перекрестные: позволяют переходить с любого пути на любой в обоих направлениях. В среде путейцев их часто называют «английскими стрелками».

2. По расположению в плане (геометрии)

• прямые: основной путь является абсолютно прямым участком

• криволинейные (дуговые): укладываются на поворотах (в кривых). В этом случае и основной, и боковой пути имеют радиус кривизны. Они сложнее в обслуживании, но позволяют вписать станцию в сложный рельеф.

3. По марке крестовины (крутизне поворота)

Марка крестовины определяет угол отклонения и, как следствие, допустимую скорость поезда.

4. По типу рельсов

Стрелочный перевод должен соответствовать типу рельсов, уложенных на линии, чтобы обеспечить жесткость конструкции.

• Р65: Самый массовый тип для главных путей России и СНГ.

• Р50: Для путей с меньшей грузонапряженностью.

• Р75: Для сверхтяжелых составов и линий с высокой грузонапряженностью.

5. По материалу подстрелочного основания

Рельсы стрелочного перевода крепятся не на обычные шпалы, а на специальные брусья.

• деревянные брусья: традиционный вариант, обладающий хорошей упругостью, но меньшим сроком службы

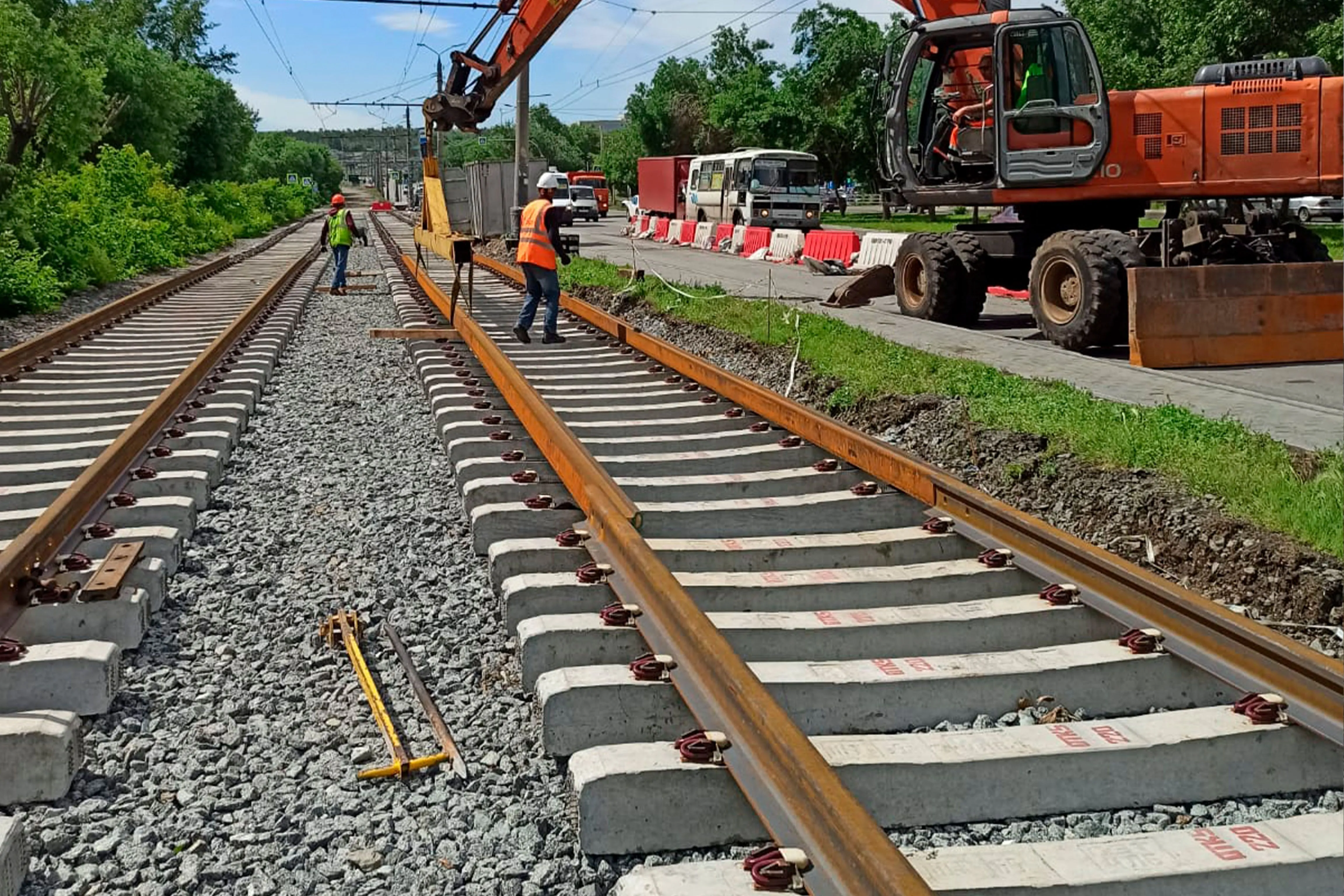

• железобетонные брусья: современный стандарт. Они долговечны, тяжелы (что обеспечивает стабильность пути), но требуют использования специальных амортизирующих прокладок

• металлические основания: применяются редко, в основном на мостах или в тоннелях.

Выбор конкретного вида стрелочного перевода — это всегда компромисс. Обыкновенные переводы надежны и просты, перекрестные — экономят место, а пологие (марки 1/18 и выше) — незаменимы для того, чтобы поезда могли менять путь, не снижая скорости до минимума.
