Виды неисправностей стрелочных переводов

Стрелочный перевод — один из самых ответственных и уязвимых элементов железнодорожного пути. В отличие от сплошного рельсового полотна, перевод содержит подвижные элементы и участки с разрывом колеи, что делает его зоной повышенного риска. Согласно правилам технической эксплуатации (ПТЭ), существует перечень критических неисправностей, при которых эксплуатация стрелочного перевода категорически запрещена.

Критические неисправности (запрещающие движение)

Эти дефекты создают прямую угрозу схода подвижного состава с рельсов. При их обнаружении движение по стрелке немедленно закрывается до устранения неисправности.

• разъединение стрелочных остряков с тягами: нарушение кинематики привода, из-за которого остряк может самопроизвольно переместиться под поездом

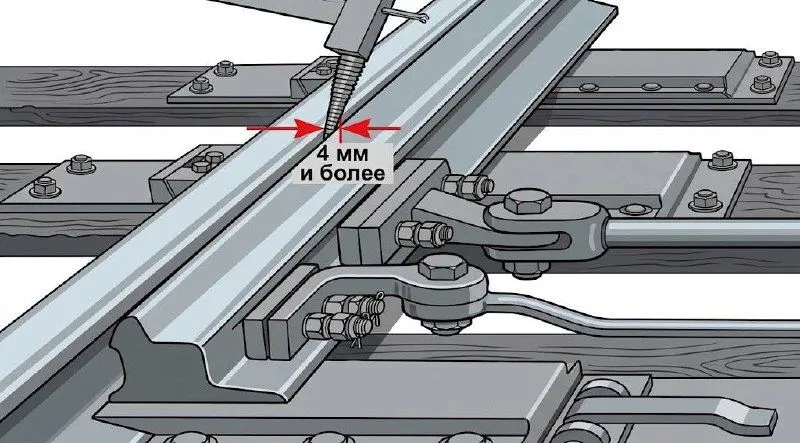

• неплотное прилегание остряка к рамному рельсу: зазор между остряком и рамным рельсом величиной 4 мм и более недопустим. Это создает опасность «взреза» стрелки или наезда гребня колеса на остряк, что почти неизбежно ведет к сходу

• выкрашивание остряка или подвижного сердечника: критическим считается выкрашивание длиной 200 мм и более, глубиной 3 мм и более или в месте, где ширина головки остряка составляет 50 мм и более

• понижение остряка против рамного рельса: на 2 мм и более в сечении, где ширина головки остряка составляет 50 мм и более. Это мешает правильному направлению гребня колеса

• расстояние между рабочей гранью сердечника крестовины и рабочей гранью головки контррельса: менее 1472 мм: создает риск удара гребня колеса в сердечник крестовины
• расстояние между рабочими гранями головки контррельса и усовика: более 1435 мм: приводит к чрезмерному разбегу колесной пары и риску схода

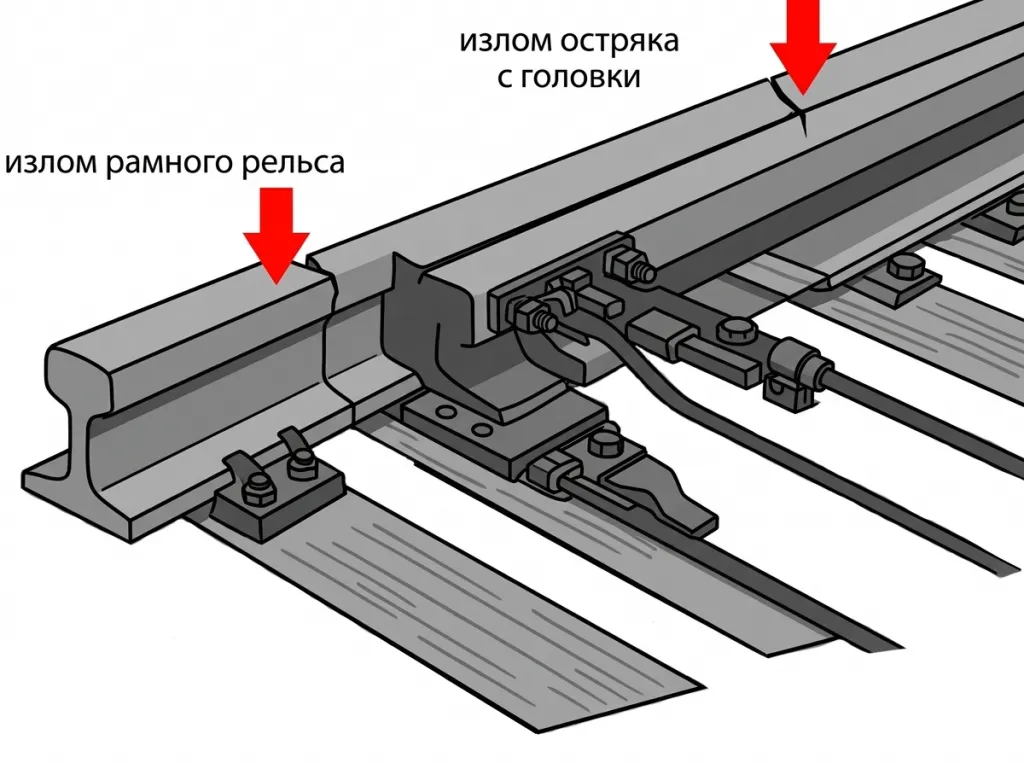

• излом остряка или рамного рельса: любой полный излом или поперечная трещина в шейке/подошве требуют немедленной замены элемента.

Эксплуатационные неисправности

Эти дефекты требуют ограничения скорости движения или планового ремонта, так как они ускоряют износ подвижного состава и самого пути.

• вертикальный износ: превышение предельных норм износа головки рельсов, остряков и сердечников крестовин. Изношенные элементы теряют профиль, что провоцирует «выползание» гребня колеса

• отступления по ширине колеи: изменение размеров колеи (сужение или уширение) выше допусков, установленных нормами содержания пути

• загрязнение балласта: нарушение дренажа приводит к просадкам, «выплескам» и перекосам стрелочного перевода, что нарушает плавность хода

• нарушение работы гарнитуры: люфты в болтовых соединениях, недостаточное усилие прижатия остряка электроприводом

• неисправности контррельсов: износ контррельсового болта, ослабление креплений, деформация самого контррельса.

Причины возникновения неисправностей

Большинство неисправностей стрелочных переводов являются следствием трех факторов:

• динамические нагрузки: при прохождении поезда через стрелку возникают значительные боковые силы и ударные нагрузки, которые разрушают металл и расшатывают крепления

• атмосферные факторы: температурные перепады вызывают деформацию металла (напряжения в рельсовых плетях), а снег и лед зимой блокируют плотное прилегание остряков

• недостатки текущего содержания: несвоевременная смазка трущихся частей, отсутствие регулировки болтовых соединений и плохая очистка путей от мусора и снега.

Безопасность на железной дороге напрямую зависит от состояния стрелочных переводов. Система обслуживания построена таким образом, чтобы выявлять дефекты на ранних стадиях (с помощью ультразвуковой дефектоскопии и визуальных осмотров). Однако соблюдение норм прилегания остряка (зазор не более 4 мм) и исправность крестовин — это «золотое правило» путейца, нарушение которого недопустимо ни при каких обстоятельствах.
