Устройство трамвайных путей: рельсы, скрепления, шпалы и стрелки
Трамвайный путь только внешне — «две нитки на улице». На деле это рельсошпальная конструкция, которая работает заподлицо с дорогой, под автомобильным трафиком и в жилой застройке. Разбираем, какие рельсы, скрепления, шпалы и стрелки применяют сегодня и чем они отличаются.
Чем трамвайный путь отличается от железнодорожного
Главное отличие — путь интегрирован в улицу: совместим с проезжей частью, тротуарами и подземными коммуникациями. Отсюда три типа полотна, от которых зависит весь набор материалов:
- Совмещённое — трамвай едет в одной плоскости с автомобилями; рельс утоплен в покрытие, нужен желобчатый профиль.
- Обособленное — путь отделён бортиком или газоном, но в уровне улицы.
- Самостоятельное — отдельная трасса, по конструкции близкая к железной дороге; здесь возможны обычные вагонные рельсы на балласте.
| Параметр | Трамвайный путь | Ж/д путь общего пользования |
|---|---|---|
| Колея | 1524 мм (РФ); 1435 мм (часть Европы) | 1520 мм |
| Рельс | чаще желобчатый (с желобом и губой) | широкоподошвенный Р50/Р65/Р75 |
| Радиусы кривых | малые, до 20–25 м | сотни метров |
| Уклоны | до 80–90 ‰ | как правило до 40 ‰ |
| Приоритет | низкий шум и вибрация | несущая способность, скорость |
Рельсы
На совмещённом и обособленном полотне применяют желобчатые рельсы: продольный паз (желоб) ведёт гребень колеса, а боковая губа позволяет уложить рельс вровень с покрытием и пропустить через путь автотранспорт.
Современные типы по ГОСТ Р 55941-2014
| Тип | Где применяют | Особенность |
|---|---|---|
| РТ58 | прямые участки | лёгкий профиль для перегонов |
| РТ60Е | прямые участки | по сечению совместим с европейским 60R1 |
| РТ62 | кривые малых радиусов, мосты, путепроводы | усиленный профиль |
| РТ62Е | кривые, мосты, насыпи | совместим с европейским 62R1 (EN 14811) |
Рельсы делают из специальной стали (например, Э72Г) с термоупрочнением желоба и поверхности катания. Маркировка читается по схеме «тип–марка стали–класс точности–класс прямолинейности–термообработка–длина–отверстия». Например, РТ62Е-Э72Г-Х-А-Т-12,5-2О — рельс РТ62Е из стали Э72Г, повышенной точности, высокой прямолинейности, с термоупрочнённым желобом, длиной 12,5 м, с двумя болтовыми отверстиями.
На самостоятельном полотне (выделенные трассы, тоннели) путь близок к железнодорожному — там кладут вагонные Р50/Р65; в депо и мастерских — лёгкий Р43. Старые профили Т58–Т65 (Тв65) по ГОСТ 6544-53 ещё встречаются в заявках, но новое производство ориентировано на профили РТ.
Рельсовые скрепления
Скрепление удерживает рельс в проектном положении, сохраняет колею и подуклонку, передаёт нагрузку на основание и — что критично для города — гасит вибрацию и шум.
Классифицируют по конструкции (раздельные, нераздельные, бесподкладочные), по типу крепления к шпале (болтовые, шурупно-дюбельные, анкерные) и по упругости клеммы (жёсткие и упругие). Современный трамвай тяготеет к упругим анкерным узлам.

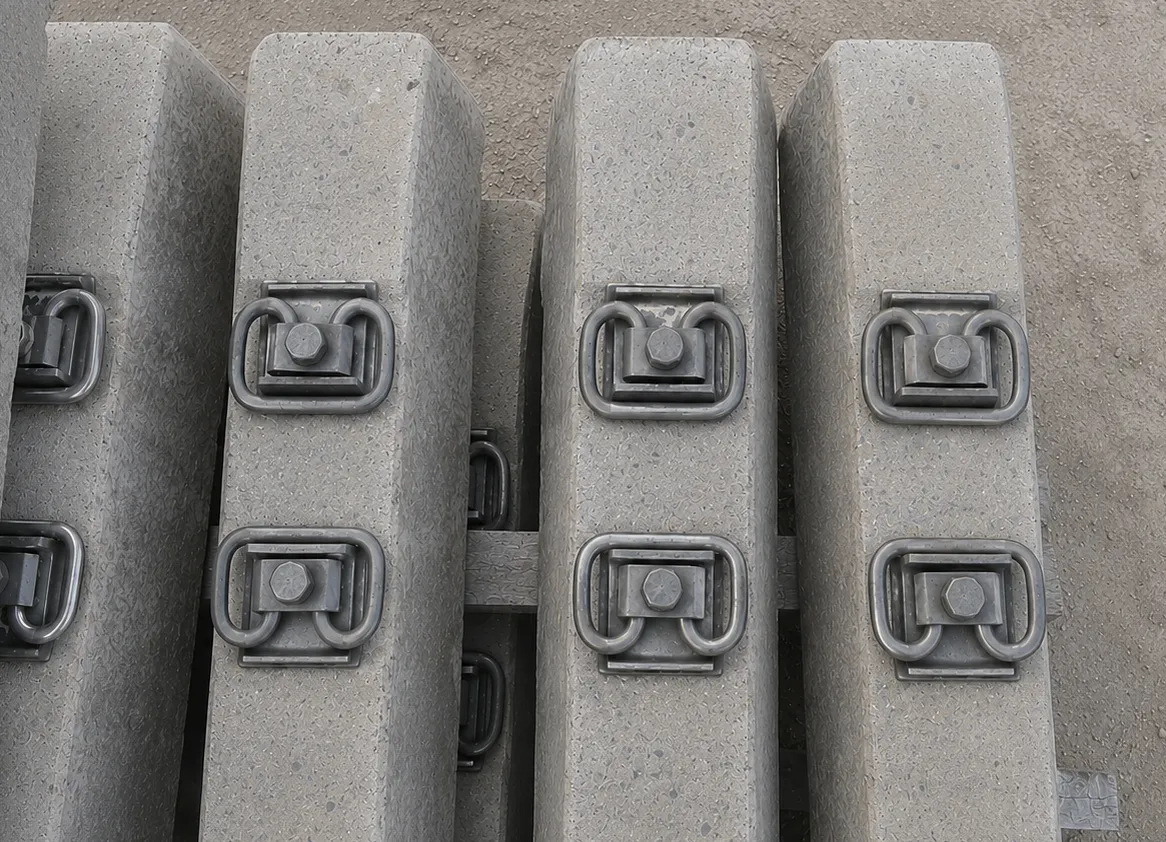

| Система | Тип | Особенности и применение |
|---|---|---|
| КБ (КБ-65) | раздельное, болтовое, жёсткое | надёжная классика, хорошо держит колею; требует обслуживания болтов |
| Д-65 | для деревянных шпал | применяется при ремонте трамвайных путей на дереве; простой ремонтопригодный узел |
| ЖБР-65 / 65Ш | бесподкладочное, упругое | пружинная клемма, шурупно-дюбельное крепление; меньше деталей |
| АРС-04 | анкерное, безболтовое, упругое | анкер замоноличен в шпалу; не нужно подкручивать болты |
| Pandrol-350 | анкерное, упругое | один из лидеров рынка; быстрая укладка |
| Vossloh W30 / W-Tram | упругое, трамвайные точки опоры | специализированные узлы с повышенной эластичностью и виброзащитой |
Если коротко: чем упруже скрепление, тем тише путь и дольше срок между ремонтами — но точнее нужно держать геометрию. Жёсткие узлы (КБ) дешевле и проще диагностируются; упругие (АРС, Pandrol, Vossloh) комфортнее для города.
Шпалы и основание
Основание распределяет нагрузку от вагона. На трамвае встречаются и классические шпалы, и монолитные бетонные конструкции.
| Основание | Плюсы | Минусы |
|---|---|---|
| Деревянные шпалы (скрепление Д-65) | упругость, гашение вибрации, удобство точечной замены | срок службы, гниение, нужен антисептик |
| Ж/б трамвайные шпалы (ШТ-02, ШС-АРС) | долговечность до 50 лет, стабильная геометрия | масса, выше шум без виброзащиты |
| Монолитная ж/б плита | максимальная стабильность, «зелёные пути» | высокая стоимость, сложный ремонт |
Анкерные шпалы ШС-АРС идут под скрепление АРС-04 и рельс Р65, со сроком службы до 50 лет. Для трамвая также выпускают специализированные ж/б шпалы типа ШТ-02.
Два типа конструкции пути
Балластный путь (земляное полотно → щебень → шпалы → рельсы) — дешевле, удобен в ремонте, хорошо дренирует, но шумнее и требует регулярного обслуживания; чаще на обособленных и самостоятельных линиях.
Плитный (бетонный) путь (армированная плита → эластичные прокладки → рельсовые кожухи → покрытие) — долговечнее, стабильнее по геометрии, тише и допускает «зелёные» пути, но дороже и сложнее в реконструкции. Это основной выбор для плотной городской застройки.

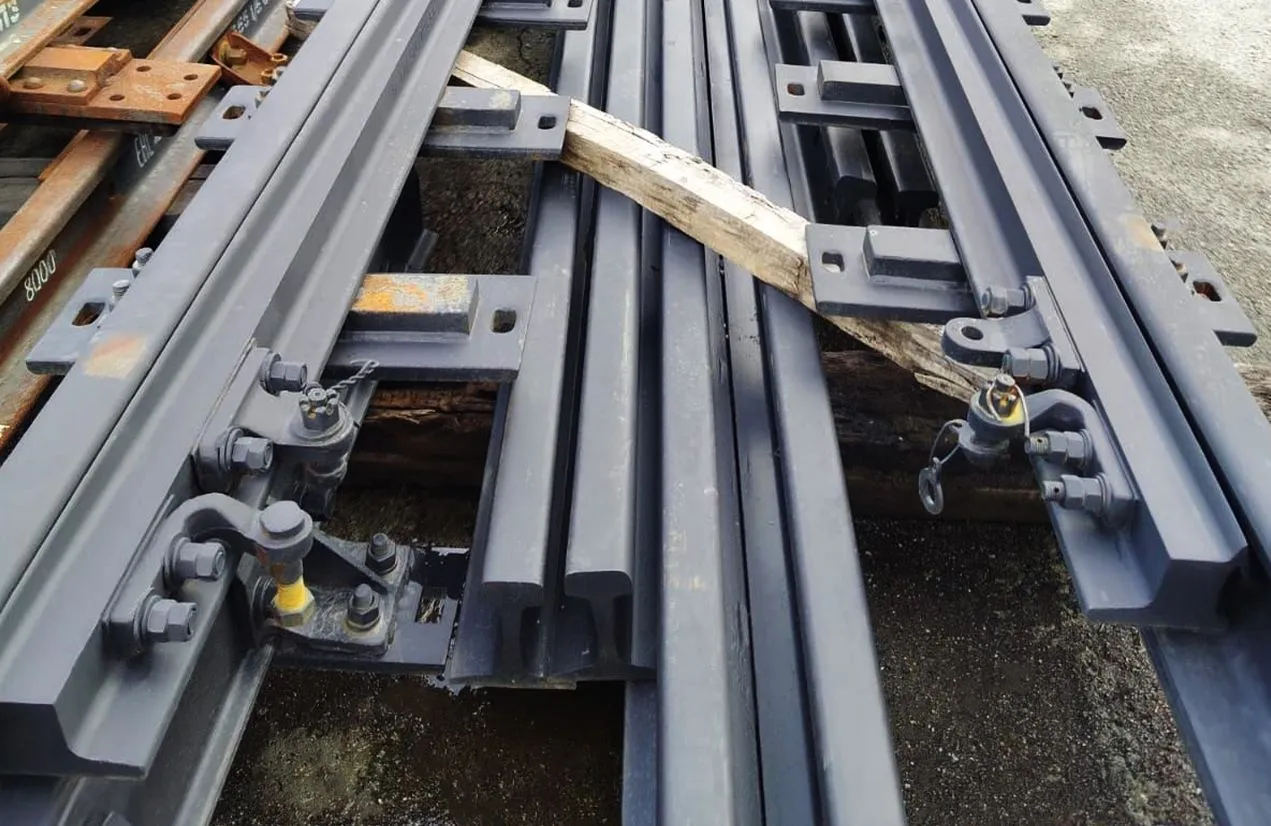

Стрелочные переводы
Трамвайная стрелка — один из самых сложных узлов: она должна обеспечить плавный проход колеса по желобу в условиях малых радиусов и плотного трафика.
Если коротко: перевод переводит трамвай с пути на путь. Ключевые части: остряки (перья) задают направление, крестовина с сердечником и усовиками работает в месте пересечения нитей, контррельсы ведут колесо через «мёртвую зону».
- Остряки (перья) — прижимаются к рамным рельсам и направляют колесо.
- Крестовина — сердечник бывает неподвижный (проще, дешевле) и подвижный (плавнее, тише, выше ресурс).
- Усовики — направляют колесо в нужный желоб.
- Контррельсы — не дают гребню наехать на остриё сердечника.
В отличие от железной дороги, трамвайные стрелки часто делают с подвижным сердечником или усовиком — это убирает риск удара гребня по острию пера в городском движении.
Марка крестовины — дробь (ширина сердечника к длине), задаёт «крутизну развилки»: чем больше знаменатель, тем положе перевод и выше скорость по отклонению. На железной дороге ходовые 1/9 и 1/11; на трамвае из-за малых радиусов применяют более крутые марки под конкретный узел.
Управление: вручную водителем (по радиосигналу или электромагнитным полем от токоприёмника) либо централизованно диспетчером на загруженных узлах.
Шумо- и виброзащита
Профильный СП 84.13330.2016 «Трамвайные пути» прямо включает в верхнее строение пути элементы шумо- и виброзащиты. В городе это не опция, а часть конструкции.
| Элемент | Что делает |
|---|---|
| Упругие подрельсовые прокладки | гасят удары колеса, снижают передачу вибрации в основание |
| Рельсовые кожухи | изолируют рельс от бетона, снижают шум и блуждающие токи |
| Виброзащитные маты | укладываются под плиту/балласт, отсекают вибрацию от зданий |
| «Зелёные пути» (газон) | дополнительно поглощают шум и снижают нагрев пути |
Отдельная задача — водоотвод: рельс лежит в уровне дороги, и застой воды быстро разрушает и металл (коррозия), и покрытие. Работают продольные и поперечные уклоны полотна и водоприёмные колодцы; желоб рельса попутно отводит воду как мини-канал.
Нормативная база
- СП 84.13330.2016 «Трамвайные пути» (актуализ. редакция СНиП III-39-76, с Изм. №1) — верхнее строение, шумо- и виброзащита, полотно.
- ГОСТ Р 55941-2014 — рельсы трамвайные желобчатые.
- ГОСТ 33320-2015 / ГОСТ Р 54747-2011 — железобетонные шпалы.
- Заводские ТУ и рабочие чертежи на скрепления (АРС-04, ЖБР-65 и др.).
Про колею: в большинстве российских трамвайных систем колея 1524 мм (не 1520 мм, как «большая» ж/д). Часть европейских сетей — 1435 мм. Колею и спецчасти всегда уточняют по проекту конкретной линии.
Чем поможет ВСП74
ООО «ВСП74» поставляет материалы верхнего строения пути и выполняет строительство, капитальный ремонт и текущее содержание рельсовых путей — в том числе трамвайных, в условиях действующего движения.
- Рельсы (желобчатые и вагонные), трамвайные шпалы (дерево, ж/б ШТ-02, ШС-АРС), скрепления (Д-65, ЖБР-65, АРС-04).
- Капитальный и текущий ремонт трамвайных путей: демонтаж старой решётки, устройство нового пути, замена шпал.
- Стрелочные переводы, детали и ремкомплекты; дефектоскопия и осмотры.
Дисклеймер: Материал носит справочно-информационный характер. Номера документов, марки и значения приведены по открытым редакциям на момент подготовки и могут уточняться. Перед проектированием, закупкой и работами сверяйте действующие редакции СП 84.13330.2016, ГОСТ Р 55941-2014, ГОСТ на шпалы и заводские ТУ на скрепления, а тип рельса, колею и спецчасти — с проектом конкретной линии.
