Дефекты рельсов ж/д пути: классификация и коды по каталогу 2499р
Что такое остродефектный рельс (ОДР и ДР)
Дефект рельса — это отклонение его геометрии или прочности от норм каталога 2499р (распоряжение ОАО «РЖД» № 2499р от 23.10.2014). По степени опасности рельсы делят на остродефектные (ОДР) — их изымают из пути немедленно, и дефектные (ДР) — их оставляют под наблюдением с ограничением скорости. Каждому дефекту присвоен цифровой код, а место дефекта (головка, шейка, подошва), его причина и расположение по длине рельса читаются прямо из этого кода. Ниже — как устроен код, какие дефекты бывают по каждому элементу рельса, как измеряют износ и когда рельс выводят из эксплуатации.
ОДР (остродефектные) — изломы, выколы, поперечные трещины в головке (независимо от размера); изъять из пути без промедления. ДР (дефектные) — развитие предсказуемо; ограничение скорости по параметрам дефекта до замены.
Код дефекта (2499р) — три цифры: первая — группа (элемент рельса и характер), вторая — причина, третья (после точки) — расположение по длине: 0 — по всей длине, 1 — в болтовом стыке, 2 — вне стыка, 3–4 — в сварном стыке. Пример: 21.2 — поперечная трещина в головке вне стыка.
Три величины износа: вертикальный, боковой (измеряется на 13 мм ниже поверхности катания) и приведённый. При боковом износе более 20 мм (Р50 — более 17 мм) — замена в первоочередном порядке. Основной метод выявления — ультразвуковая дефектоскопия.
Код дефекта — это шифр диагноза в технической карте рельса: по цифрам сразу понятно, что за повреждение, где оно и насколько опасно. Это как система маркировки дефектов отливок в литейном производстве — не «просто трещина», а конкретный код с предписанием, что с деталью делать: оставить под контролем, ограничить режим или снять немедленно.
ВСП74 выполняет ультразвуковую дефектоскопию рельсов и стрелочных переводов и поставляет рельсы Р65, Р50 на замену — новые и старогодные I–II групп годности с паспортами. Услуга дефектоскопии · Рельсы на замену · запрос КП — zakaz@vsp74.ru.
- Что такое остродефектный рельс (ОДР и ДР)
- Почему появляются дефекты рельсов
- Как устроен код дефекта по каталогу 2499р
- Основные дефекты по элементам рельса
- Износ рельса: вертикальный, боковой, приведённый
- Как выявляют дефекты: дефектоскопия и осмотр
- Когда рельс изымают из пути и как его маркируют
По каталогу 2499р повреждённые рельсы делят на две группы по степени опасности — от этого зависит, можно ли эксплуатировать путь.
| Вид | Что это | Что делать |
|---|---|---|
| ОДР — остродефектный | Изломы, выколы, трещины — могут привести к внезапному разрушению | Изъять из пути без промедления (замена или ограждение места до замены) |
| ДР — дефектный | Дефект развивается предсказуемо, виден при осмотре и дефектоскопии | Оставить под усиленным контролем; при достижении параметров — ограничение скорости до замены |
Главный признак остродефектного рельса — поперечные или наклонные трещины в головке (видимые или внутренние, выявленные дефектоскопом): по 2499р такие рельсы относятся к ОДР независимо от размера трещины. К ОДР также относят выколы части головки и подошвы, изломы по всему сечению и горизонтальные трещины в головке длиной более 70 мм.
ОДР — это стоп: эксплуатация запрещена, рельс выводят немедленно. ДР — это сигнал: путь работает с ограничением, но рельс уже в плане на замену. Для поставки на замену обычно нужны рельсы того же типа (Р65/Р50) — новые или старогодные годных групп.
Почему появляются дефекты рельсов
Дефекты возникают от совместного действия нагрузки, среды и качества самого металла. Основные причины:
| Причина | Как проявляется |
|---|---|
| Контактно-усталостная нагрузка | Выкрашивания и поперечные трещины в головке по мере наработки тоннажа |
| Дефекты изготовления металла | Неметаллические включения, закаты, волосовины — очаги трещин |
| Болтовые и сварные стыки | Повышенное динамическое воздействие, трещины от болтовых отверстий, дефекты сварного шва |
| Ненормативная эксплуатация | Боксование и юз колёс, ползуны, перегруз по осям |
| Коррозия | Потеря сечения подошвы и шейки, особенно на переездах и в сырых местах |
| Низкие температуры | Рост хрупкости металла — зимой число изломов заметно возрастает |
Риск по каждому участку оценивают по наработанному тоннажу, нагрузке на ось и скорости движения. Поэтому главный инструмент против дефектов — не ремонт по факту, а регулярная дефектоскопия и осмотр, которые ловят повреждение на ранней стадии.
Как устроен код дефекта по каталогу 2499р
Все дефекты в каталоге 2499р кодируются трёхзначным числом. Первая цифра — группа дефекта (элемент рельса и характер повреждения), вторая — основная причина зарождения, третья (отделяется точкой) — расположение дефекта по длине рельса.
Первая цифра — группа дефекта (где и какого характера)
| Цифра | Группа дефекта (по 2499р, п. 4.2) |
|---|---|
| 1 | Трещины и выкрашивания металла на поверхности катания головки |
| 2 | Поперечные трещины в головке |
| 3 | Продольные трещины в головке и в зоне перехода головки в шейку (в стыке) |
| 4 | Пластические деформации (смятие), вертикальный, боковой и неравномерный износ головки |
| 5 | Дефекты и повреждения шейки рельса |
| 6 | Дефекты и повреждения подошвы рельса |
| 7 | Изломы рельса по всему сечению |
| 8 | Изгибы рельса в вертикальной и горизонтальной плоскостях |
| 9 | Прочие дефекты, включая коррозию подошвы и шейки |
Вторая цифра — основная причина
| Цифра | Причина зарождения и развития (по 2499р, п. 4.3) |
|---|---|
| 0 | Нарушение технологии изготовления рельсов |
| 1 | Недостаточное металлургическое качество стали; отказ после пропуска гарантийного тоннажа |
| 2 | То же; отказ до окончания гарантийного тоннажа |
| 3 | Дефекты в зоне болтовых стыков |
| 4 | Ненормативное воздействие подвижного состава (боксование, юз, ползуны) |
| 5 | Ненормативное механическое воздействие (удар инструментом, рельса о рельс) |
| 6 | Дефекты зоны сварных стыков — после гарантийного тоннажа |
| 7 | Дефекты зоны сварных стыков — до гарантийного тоннажа |
| 8 | Недостатки наплавки, приварки рельсовых соединителей |
| 9 | Коррозионная усталость, контроленепригодность, изломы без усталостных трещин |
Третья цифра — расположение по длине рельса
| Цифра | Где расположен дефект (по 2499р, п. 4.4) |
|---|---|
| 0 | По всей длине рельса |
| 1 | В болтовом стыке (750 мм и менее от торца рельса) |
| 2 | Вне болтового стыка (более 750 мм от торца) |
| 3 | В сварном стыке, полученном электроконтактной сваркой |
| 4 | В сварном стыке, полученном алюминотермитной сваркой |
Буква «Н» после кода означает, что дефект взят в накладки. Если дефект нужно отнести к двум причинам, коды пишут через дробь: например, 71.2/21.2 — излом вне стыка из-за поперечной трещины контактной усталости.
Как читать код — примеры
| Код | Как читается |
|---|---|
| 10.2 | Трещины и выкрашивания на поверхности катания из-за нарушения технологии изготовления, вне стыка |
| 13.1 | Выкрашивания на поверхности катания в зоне болтового стыка, в стыке |
| 21.2 | Поперечная трещина в головке (металлург. качество, после гарантии), вне стыка |
| 44.0 | Боковой износ головки сверх норм, по всей длине рельса |
| 71.2/21.2 | Излом из-за поперечной трещины контактной усталости, вне стыка |
| 79.2/69.2 | Излом из-за коррозионно-усталостной трещины в подошве, вне стыка |
Действует каталог 2499р (23.10.2014, введён с 01.09.2015). Он заменил прежние классификации НТД/ЦП-1-93 и НТД/ЦП-2-2002 — ссылаться на них как на действующие нельзя. В таблицах 2499р прежние обозначения даны в скобках, а новые дефекты выделены — это важно при сверке старых актов годности.
Основные дефекты по элементам рельса
Разберём типовые дефекты по элементам — от этого зависит способ выявления и решение (наблюдать, ограничить скорость или снять немедленно).

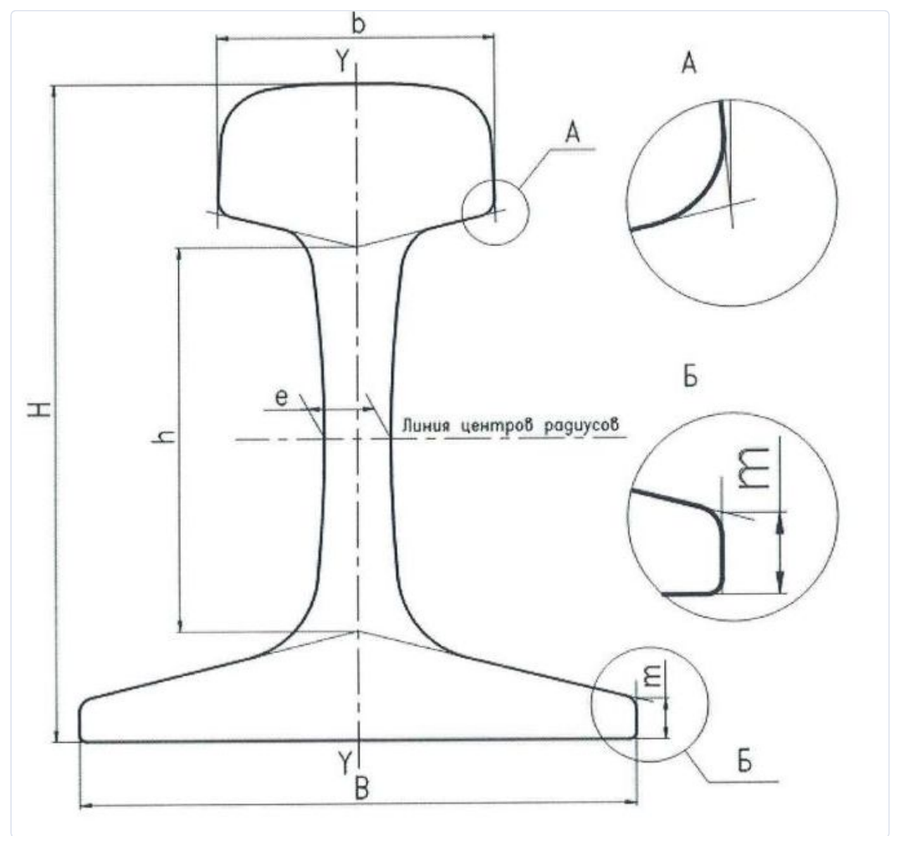

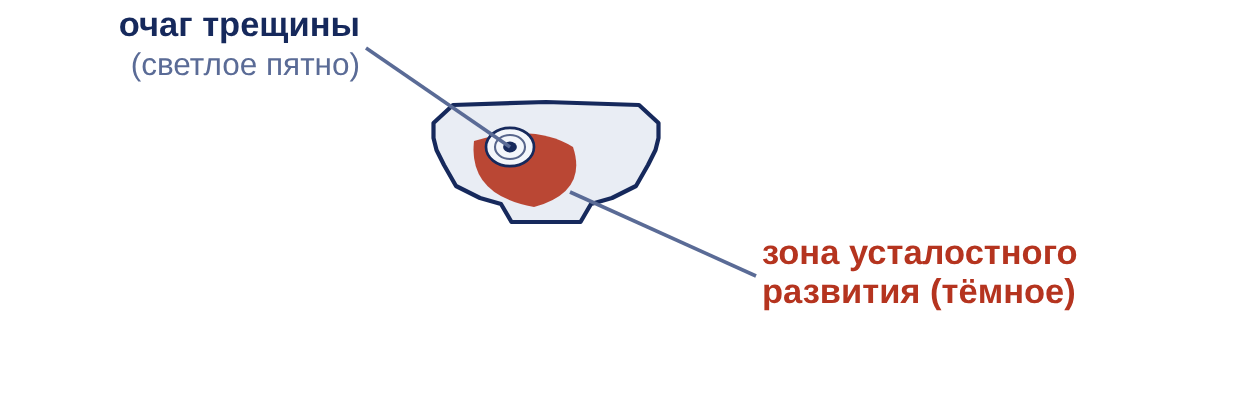

Головка: трещины и выкрашивания (группы 1–2)

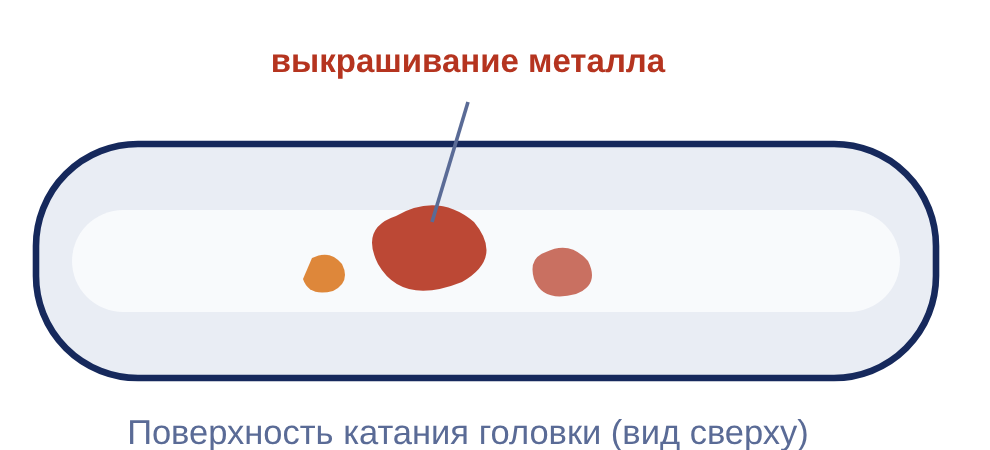

На поверхности катания появляются выкрашивания от контактной усталости и местных включений (коды 10, 11, 12), а в болтовых стыках — от динамических ударов (код 13). Отдельно выделяют пробоксовки — местный износ и выкрашивание в местах термомеханических повреждений от боксования и юза колёс (код 14). Самые опасные — поперечные усталостные трещины внутри головки (группа 2, коды 20–22): визуально почти не видны, выявляются только ультразвуком и приводят к внезапному поперечному излому.

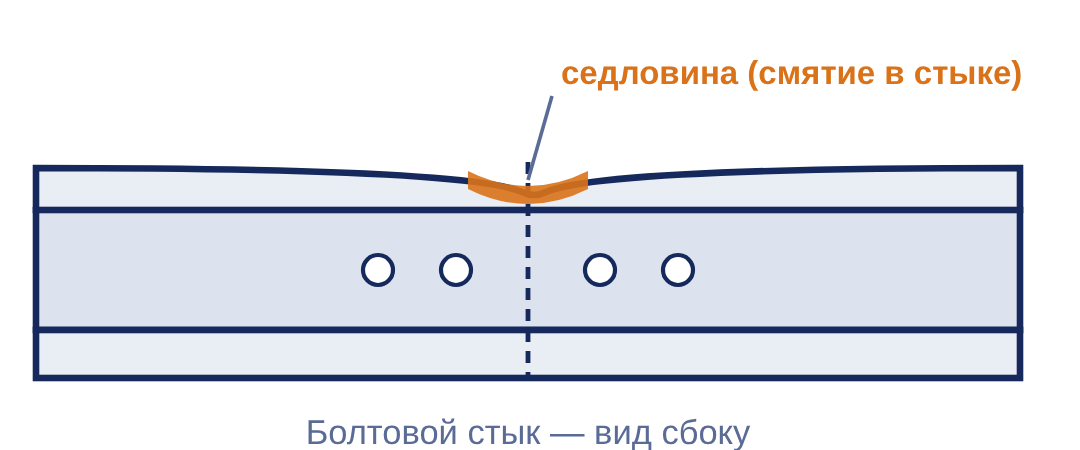

Головка: продольные трещины и смятие (группы 3–4)
Продольные (горизонтальные и вертикальные) расслоения идут вдоль головки из-за дефектов проката; признак — тёмная полоса или откол по бокам. Смятие головки (седловина) образуется в болтовом стыке из-за повышенного динамического воздействия (код 43), а износ и смятие нормируются по величине (раздел 5).
Шейка (группа 5)
Трещины в шейке чаще начинаются от болтовых отверстий; причина — качество стали, прожог или удары. При первых признаках (ржавые потёки у отверстий) рельс немедленно изымают — риск излома высок.
Подошва (группа 6) и изломы (группа 7)
Дефекты подошвы — коррозионно-усталостные трещины и изломы, особенно на переездах и в сырых местах. Изломы (группа 7) — это уже разрушение всего сечения: такие рельсы относятся к остродефектным и изымаются без промедления.
Изгибы (группа 8)
Нарушение прямолинейности рельса (при выгрузке, ударах, сварке). Рельсы с большими изгибами заменяют, с незначительными — выправляют.
Износ рельса: вертикальный, боковой, приведённый
Износ и смятие головки — отдельная группа дефектов (4-я) и ключевой критерий замены. Различают три величины:
| Вид износа | Что измеряют |
|---|---|
| Вертикальный (hв) | Уменьшение высоты головки по оси симметрии |
| Боковой (hб) | Износ рабочей (боковой) грани головки; измеряется под 45° на высоте 13 мм ниже поверхности катания |
| Приведённый | Суммарная оценка — вертикальный плюс половина бокового (код 41.0+44.0) |
Предельные скорости по боковому износу головки рельсов Р65 и Р75 заданы в таблице 3 каталога 2499р:
| Боковой износ hб (Р65/Р75) | Условие | Допустимая скорость |
|---|---|---|
| 15 < hб ≤ 20 мм | радиус кривой более 350 м | до 70 км/ч |
| 15 < hб ≤ 20 мм | радиус кривой 350 м и менее | до 50 км/ч |
| hб > 20 мм | — | замена в первоочередном порядке |
При приёмке старогодных рельсов группы годности и предельный боковой износ дополнительно задаёт распоряжение № 1225/р: к группе с наибольшим износом относят боковой износ более 20 мм (для Р50 — более 17 мм), что согласуется с таблицей 3 каталога 2499р.
Предельные скорости по износу берут из таблицы 3 каталога 2499р (для линий до 140 км/ч), а при приёмке старогодных рельсов — дополнительно из таблиц 1225/р. Боковой износ измеряют по геометрии каталога (45°, 13 мм ниже поверхности катания).
Как выявляют дефекты: дефектоскопия и осмотр
Основной метод — ультразвуковая дефектоскопия (неразрушающий контроль). Её преимущества: находит внутренние дефекты (поперечные трещины в головке, расслоения), не оставляет следов, работает в любую погоду, берёт труднодоступные места — стыки и стрелочные переводы.
Дефектоскопию рельс проходит несколько раз за срок службы: на заводе после изготовления, в пути в процессе эксплуатации и в РСП после демонтажа. Дополняют её визуальный осмотр и измерение износа. По 2499р все остродефектные рельсы, внутренние дефекты которых обнаружены при дефектоскопировании, после изъятия доламывают для подтверждения кода дефекта, а вид излома фотографируют и передают в центр диагностики. Периодичность осмотров и дефектоскопии на путях необщего пользования определяет владелец пути с учётом ПТЭ, класса пути и грузонапряжённости.
Когда рельс изымают из пути и как его маркируют
Остродефектные рельсы (изломы, выколы, поперечные трещины в головке) изымают без промедления. Дефектные рельсы заменяют в плановом или первоочередном порядке в зависимости от параметров дефекта.
| Ситуация | Срок / действие (по 2499р) |
|---|---|
| Остродефектный рельс (ОДР) | Изъять из пути без промедления; до замены — спецмеры (ограждение, ограничение) |
| Первоочередная замена дефектного рельса | В течение 14 суток; при невыполнении — скорость не более 40 км/ч |
| Дефектный рельс на искусственных сооружениях и подходах к ним | Эксплуатация не более 3 суток с момента обнаружения |
Для дефектных рельсов каталог задаёт предельные размеры дефекта и соответствующую скорость. Пример для выкрашиваний на поверхности катания (дефекты 10–12), по глубине h:
| Глубина выкрашивания h | Решение / допустимая скорость |
|---|---|
| h ≤ 2 мм | Ограничение скорости не требуется |
| 2 < h ≤ 3 мм | до 120 км/ч |
| 3 < h ≤ 4 мм | до 100 км/ч |
| 4 < h ≤ 6 мм | до 70 км/ч |
| h > 6 мм | Замена в первоочередном порядке (6–8 мм — до 40 км/ч, более 8 мм — до 25 км/ч) |
Как маркируют дефектные и остродефектные рельсы
Маркировку наносят светлой масляной краской на шейку рельса сразу после обнаружения дефекта:
| Рельс | Маркировка (по 2499р, п. 7.2) |
|---|---|
| Остродефектный (ОДР) | Два косых креста на шейке примерно в 1 м от стыка; рядом с дефектом — код дефекта |
| Дефектный (ДР) | Один косой крест на шейке; рядом с дефектом — код дефекта |
| Износ по всей длине | Код в середине рельса с чёрточками до и после (например, −44.0−) |
| Дефект взят в накладки | К коду добавляют букву «Н» (например, 21.2Н) |
Наглядный каталог дефектов
Для наглядности — подборка типовых дефектов из двух источников: подлинные схемы каталога 2499р и иллюстрации дефектов из фотоархива ВСП74.

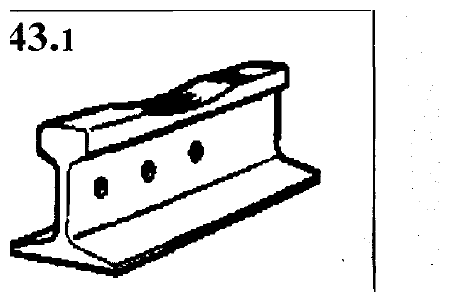

Схемы дефектов из каталога 2499р
Схематические иллюстрации дефектов
Частые вопросы (FAQ)
Что такое остродефектный рельс?
Это рельс с изломом, выколом или трещиной, при которых возможно внезапное разрушение. По каталогу 2499р поперечные трещины в головке делают рельс остродефектным независимо от их размера; такой рельс изымают из пути без промедления — заменяют или ограждают место до замены.
Что означает код дефекта рельса, например 21.2?
Первая цифра — группа дефекта (2 — поперечная трещина в головке), вторая — причина (1 — недостаточное металлургическое качество, отказ после гарантийного тоннажа), третья после точки — расположение (2 — вне стыка). То есть 21.2 — поперечная трещина в головке вне стыка.
Чем дефектный рельс отличается от остродефектного?
Дефектный (ДР) остаётся в пути под усиленным контролем с ограничением скорости; остродефектный (ОДР) выводят из эксплуатации немедленно.
Какой допустимый боковой износ рельса?
По таблице 3 каталога 2499р при боковом износе от 15 до 20 мм (Р65/Р75) скорость ограничивают до 70 км/ч (в кривых радиусом более 350 м) или 50 км/ч (радиус 350 м и менее); при износе более 20 мм — замена в первоочередном порядке. Для рельсов Р50 и легче пороги уменьшаются на 3 мм.
Каким методом выявляют дефекты рельсов?
Основной метод — ультразвуковая (неразрушающая) дефектоскопия; она находит внутренние дефекты, не оставляет следов и проводится в любую погоду. Дополнительно — визуальный осмотр и измерение износа.
Как маркируют дефектные рельсы в пути?
На шейке светлой масляной краской: остродефектный рельс отмечают двумя косыми крестами, дефектный — одним, рядом указывают код дефекта. Если дефект взят в накладки, к коду добавляют букву «Н».
