Жизнеобеспечение стрелки: электрообогрев, очистка от снега и автоматика
Стрелочный перевод — единственный на пути подвижный механизм, который обязан переводиться и надёжно замыкаться в мороз, метель и жару. Чтобы это работало круглый год, стрелку обслуживает набор вспомогательных систем: привод и централизация переводят и контролируют остряки, электрообогрев и пневмообдувка не дают снегу и льду заклинить стрелку зимой, смазка и диагностика продлевают ресурс. Эту «инфраструктуру вокруг стрелки» мы и называем жизнеобеспечением.
Если коротко
Жизнеобеспечение стрелки держится на трёх группах устройств: управление и контроль, незамерзание, диагностика. Для централизованных стрелок положение остряков контролирует электропривод: если остряк не прижат к рамному рельсу, стрелка не замыкается и маршрут не открывается.
| Группа | Что решает | Основные устройства |
|---|---|---|
| Управление и контроль | перевод остряков и контроль их положения | ручной переводной механизм; электропривод СП-6 / СП-6М с гарнитурой; централизация (ЭЦ) |
| Борьба со стихией | не дать снегу и льду заклинить стрелку | электрообогрев (ТЭН); пневмообдувка; ручная и механизированная очистка |
| Ресурс и диагностика | снизить износ и предупредить отказ | смазка подушек, роликовые устройства; контроль тока и времени перевода |
Обобщение по эксплуатационной практике; конкретные параметры устройств — по проекту и паспорту оборудования.
Простыми словами
Привод стрелки работает как исполнительный механизм станка с обратной связью: он не только двигает остряки, но и докладывает системе, что они встали точно в заданное положение и заперты. Пока обратной связи нет — команда «маршрут готов» не проходит. Зимой добавляется вторая забота: между остряком и рамным рельсом не должно быть снега и наледи, иначе остряк не дойдёт до рельса на те самые миллиметры, которых достаточно, чтобы стрелка «не замкнулась».
Что заказать по теме — управление и содержание стрелки: электропривод, ручной переводной механизм, детали и зимняя очистка
Детали стрелочных переводов · Ж/Д автоматика и СЦБ · Калькулятор материалов пути · запрос КП — zakaz@vsp74.ru
Основа: ПТЭ железных дорог РФ (приказ Минтранса России № 250 от 23.06.2022, приложение № 1) · ГОСТ 33535-2015 «Соединения и пересечения железнодорожных путей. Технические условия» · каталоги МСЗ, КМЗ. Параметры устройств СЦБ, электрообогрева и очистки — по проектной документации и паспортам оборудования.
Управление стрелкой: ручной перевод, электропривод и централизация
Перевести стрелку — значит отвести один остряк от рамного рельса и плотно прижать второй, после чего зафиксировать их в этом положении. По способу управления стрелки делят на нецентрализованные (переводят вручную) и централизованные (переводит электропривод по команде поста).

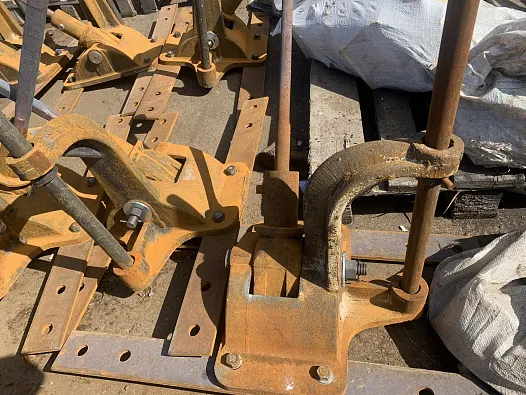

Ручной переводной механизм
На малодеятельных и подъездных путях применяют ручной переводной механизм — рычажное устройство с противовесом-балансиром, который облегчает перевод и фиксирует стрелку флюгаркой (стрелочным указателем). Это простое, ремонтопригодное решение для путей необщего пользования, где централизация не нужна.
Электропривод СП-6 и гарнитура
На станционных и ответственных путях стрелку переводит стрелочный электропривод (на сети распространены типы СП-6 и СП-6М). Привод выполняет три функции сразу: переводит остряки, механически запирает их в крайнем положении и передаёт на пост контроль фактического положения. Привод соединяется с остряками через гарнитуру — комплект рабочих и контрольных тяг, серёг и кронштейнов, подобранный под конкретный тип и марку перевода (например, гарнитура 16737-00-00 для Р65 марок 1/9 и 1/11 на деревянных брусьях, 16762-00-00 — для Р65 1/11 на железобетонных брусьях проектов 1740/2215). Именно от исправности тяг, серёг и упорок зависит, дойдёт ли остряк до рамного рельса.
Централизация (ЭЦ) и защита от взреза
Электрическая централизация (ЭЦ) связывает приводы стрелок и светофоры в единую зависимость: маршрут открывается, только когда все стрелки в нём стоят в нужном положении и замкнуты. Если состав пойдёт по стрелке «противошёрстно» в неготовое положение, происходит взрез. Современные приводы снабжают взрезными (срезными) элементами, которые разрушаются первыми и принимают удар на себя, спасая редуктор и основной механизм от полного разрушения.
Контроль положения остряка: почему стрелка не замыкается при зазоре 4 мм
Ключевая величина жизнеобеспечения — плотность прижатия остряка к рамному рельсу. ПТЭ устанавливает: стрелку эксплуатировать запрещается, если остряк не прилегает к рамному рельсу на 4 мм и более. Для централизованной стрелки это требование реализовано автоматически — при зазоре 4 мм и более электропривод не даёт контроля замыкания, и светофор не откроет маршрут.
⚠ Частая ошибка
Зазор у острия остряка (до 0,2 мм на длине 500 мм) и неприлегание остряка к рамному рельсу (4 мм) — это разные нормы. Первая отвечает за безопасный накат колеса, вторая — за замыкание стрелки. Путать их при обмере нельзя. Точные значения и методику контроля берут из действующей редакции ПТЭ и каталога дефектов 2143/р.
Поэтому зимой чистота пространства между остряком и рамным рельсом — не вопрос аккуратности, а условие работы стрелки: даже тонкая наледь способна создать те самые 4 мм и «погасить» контроль.
Электрообогрев стрелочных переводов: как работает и из чего состоит
Электрообогрев не даёт снегу и льду скапливаться в зоне прилегания остряка. Вдоль рамных рельсов и остряков устанавливают трубчатые электронагреватели (ТЭН), закреплённые на специальных кронштейнах; рельс нагревается, снег тает и стекает, а зона прилегания остаётся чистой.
| Элемент системы | Назначение |
|---|---|
| Нагреватели (ТЭН) | нагрев рамного рельса и остряка в зоне прилегания |
| Шкаф управления и коммутации | питание, защита, включение групп стрелок |
| Датчики осадков и температуры | автоматическое включение только в снегопад и мороз |
Состав типовой установки; мощность, число нагревателей и схема — по проекту и паспорту оборудования.
Современные системы работают от датчиков осадков и температуры: обогрев включается сам, когда начинается снегопад при отрицательной температуре, и отключается в ясную погоду — это снижает расход электроэнергии по сравнению с ручным включением «на всю зиму».
Очистка стрелок от снега: пневмообдувка и механизированная уборка
Там, где обогрев снег плавит, пневмообдувка его выдувает. Вдоль стрелки прокладывают трубки с соплами, и по команде поста или автоматики из них короткими импульсами подаётся сжатый воздух, выбивая снег из пространства между остряком и рамным рельсом. Пневмообдувку применяют и как самостоятельную систему, и в связке с электрообогревом.

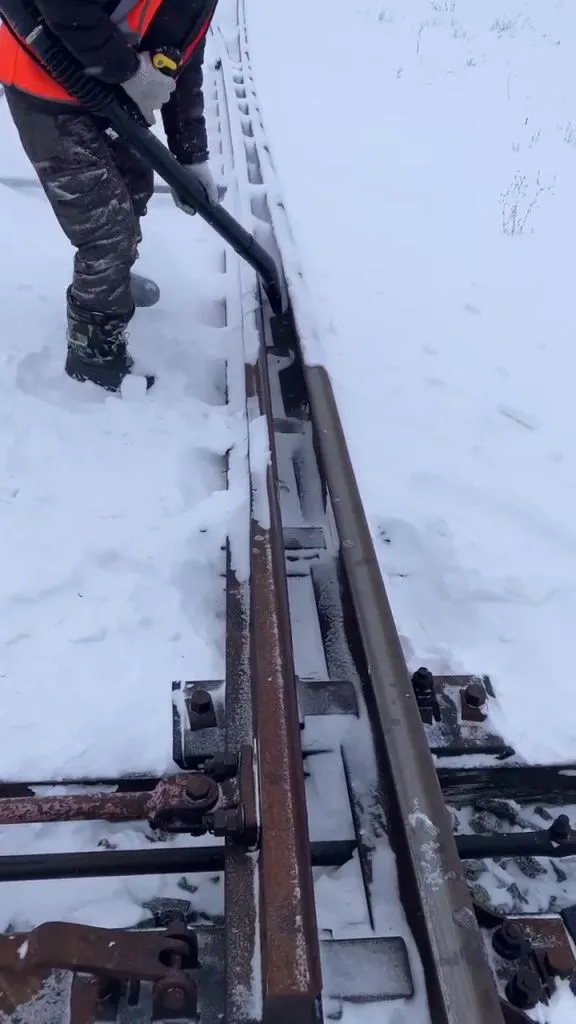

Дополняют их механизированная и ручная очистка: снегоуборочная техника на станциях, продувка переносными устройствами и ручная расчистка путейцами в сильные метели. Требование содержать стрелки в чистоте и исправности, обеспечивающей их перевод и замыкание, установлено ПТЭ; способ очистки выбирают по условиям станции.
✓ Практический вывод
Обогрев и пневмообдувка решают одну задачу разными средствами и часто дополняют друг друга: обогрев держит зону прилегания сухой постоянно, обдувка быстро выбивает свежий снег. Выбор и состав — по проекту станции и климату участка.
Смазка и снижение трения: как берегут остряк и привод
Остряк перемещается по стрелочным подушкам. Чтобы металл не истирался, а усилие перевода не росло, зону скольжения обслуживают:
| Решение | Как работает | Эффект |
|---|---|---|
| Графитовая смазка | нанесение смазки на подушки вручную | традиционно, требует регулярного труда путейцев |
| Роликовые устройства | остряк катится по роликам, а не скользит по подушке | резко снижает трение, износ и нагрузку на электропривод |
Выбор решения — по проекту и условиям эксплуатации.
Дистанционный мониторинг и диагностика стрелки
Стрелки на ответственных участках оснащают средствами технической диагностики, которые отслеживают «самочувствие» привода в реальном времени и позволяют заметить отказ до того, как он остановит движение.
| Параметр | О чём сигнализирует |
|---|---|
| Ток перевода | рост тока — загрязнение, недостаток смазки, подклинивание |
| Время перевода | замедление — износ или начинающаяся неисправность механизма |
| Вибрация, нагрев | ранние признаки износа узлов и крестовины |
Нецентрализованные стрелки: ручной перевод и пружинные устройства
На путях необщего пользования стрелку чаще переводят вручную. Здесь применяют ручной переводной механизм (например, проект ЛПТП.665131.009 — рычажное устройство с противовесом-балансиром для нецентрализованных стрелок, взаимозаменяемое с проектом 1709). Для стрелок с гибкими остряками Р65 марок 1/9 и 1/11 выпускают стрелочное пружинное устройство (проект КС1067.00.000): оно создаёт усилие прижатия и удерживает остряки в рабочем и нерабочем положении, одновременно работая как усиленная связная полоса и стабилизируя ширину колеи.
✓ Вывод для снабжения
Для нецентрализованной стрелки в заявке указывают тип и марку перевода, тип основания (дерево/железобетон) и номер проекта — по ним подбирают гарнитуру, переводной механизм или пружинное устройство. Для централизованной добавляют тип электропривода. Нет данных по проекту — заказ по паспорту поставки перевода.
Читайте также
Стрелочные переводы: виды, марки 1/9 и 1/11, устройство по ГОСТ 33535
Неисправности стрелочных переводов по п. 53 ПТЭ: нормы и когда запрещается движение
Классификация дефектов стрелочных переводов по 2143/р: коды, схемы, нормы износа
Частые вопросы
Зачем стрелке электрообогрев?
Чтобы снег и лёд не скапливались между остряком и рамным рельсом и не мешали стрелке замкнуться. Нагреватели вдоль рельсов растапливают снег в зоне прилегания; в мороз и снегопад это условие работы стрелки, а не удобство.
Чем очистка стрелок от снега отличается от обогрева?
Обогрев снег плавит, пневмообдувка его выдувает сжатым воздухом. Их часто применяют вместе: обогрев держит зону прилегания сухой, обдувка быстро убирает свежий снег; в метель добавляют механизированную и ручную очистку.
Почему стрелка не замыкается, если остряк отошёл на 4 мм?
ПТЭ запрещает эксплуатировать стрелку при неприлегании остряка к рамному рельсу на 4 мм и более. У централизованной стрелки это заложено в контроль: при таком зазоре электропривод не даёт контроля замыкания и маршрут не открывается.
Что такое взрез стрелки?
Это проход подвижного состава по стрелке в неготовое положение «противошёрстно». Чтобы удар не разрушил привод, в нём предусмотрены взрезные (срезные) элементы, которые ломаются первыми и принимают нагрузку на себя.
Какой электропривод ставят на стрелку?
На сети распространены электроприводы СП-6 и СП-6М с гарнитурой, подобранной под тип и марку перевода и тип основания. Привод переводит остряки, запирает их и передаёт контроль положения на пост.
Как переводят стрелку на путях необщего пользования?
Обычно вручную — ручным переводным механизмом рычажного типа с противовесом. Для стрелок с гибкими остряками применяют стрелочное пружинное устройство, которое прижимает и удерживает остряки без электропривода.
Чем поможет ВСП74
ВСП74 поставляет стрелочные переводы и всё для их укладки, ремонта и содержания, включая узлы жизнеобеспечения стрелки.
- детали переводного механизма: переводные тяги (СП54-05, СП131), серьги соединительных тяг, упорки рамного рельса;
- гарнитуры стрелочного электропривода под тип, марку и основание перевода; электропривод СП-6 / СП-6М — по согласованию;
- переводные механизмы и пружинные устройства для нецентрализованных стрелок;
- ремкомплекты стрелки: рамный рельс с остряком, крестовины, контррельсы — новые, старогодные и восстановленные;
- подбор по номеру проекта, с паспортами и комплектовочными ведомостями.
Что прислать для расчёта: тип рельса, марку, тип основания (дерево/железобетон) и номер проекта перевода — либо просто номер проекта. Централизованная стрелка — укажите тип электропривода. Запрос и КП: zakaz@vsp74.ru.
Нормативные и ссылочные документы
- ПТЭ железных дорог Российской Федерации — приказ Минтранса России от 23.06.2022 № 250 (приложение № 1; содержание и неисправности стрелочных переводов — п. 53). Действует.
- ГОСТ 33535-2015 «Соединения и пересечения железнодорожных путей. Технические условия». Действует.
- Классификация/каталог дефектов и повреждений элементов стрелочных переводов (2143/р) — отраслевой ориентир для путей необщего пользования. Действует.
- Параметры устройств СЦБ, электрообогрева и очистки — по проектной документации и паспортам оборудования (единого ГОСТа на электрообогрев стрелок нет).
