Шпaлa APC-04

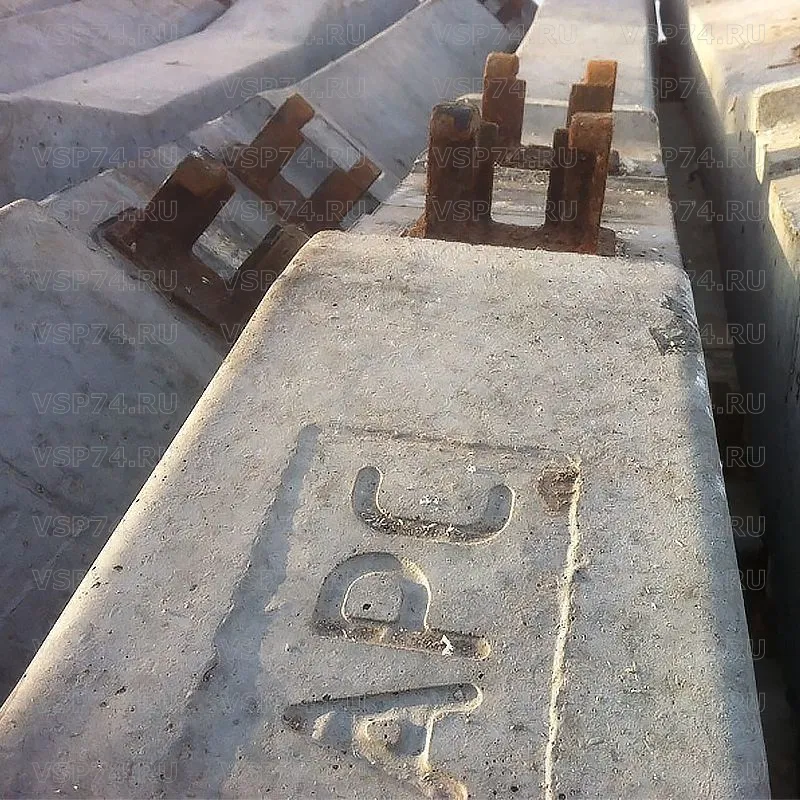

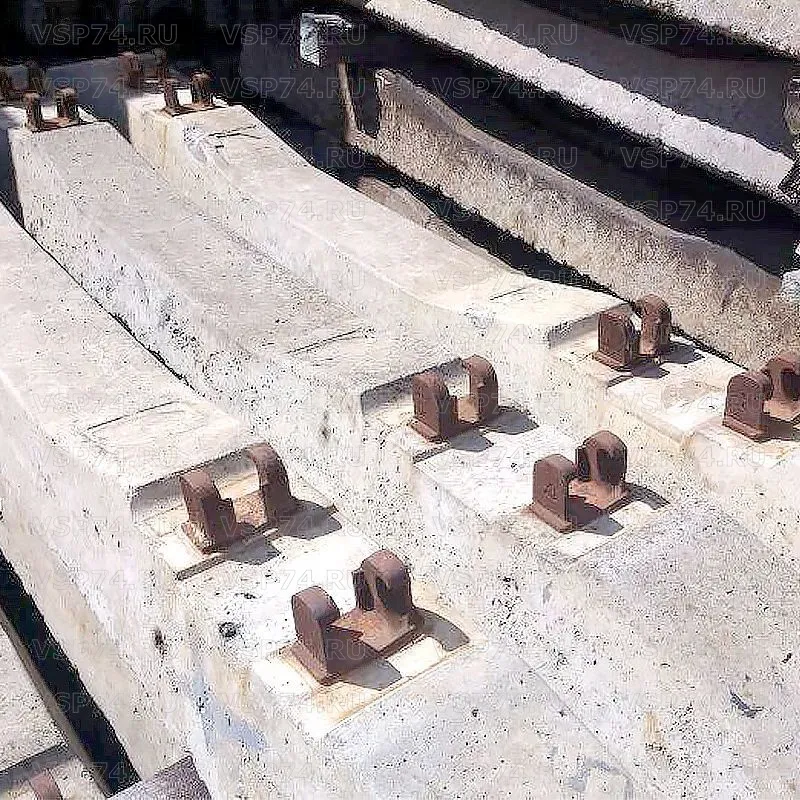

Жб шпала под скрепление АРС-04.

Технические условия ТУ 3185-010-01115863-2004 распространяются на шпалу железобетонную анкерную типа ШС-АРС для железных дорог колеи 1520 мм, предназначенную для применения с рельсами Р65 и промежуточными рельсовыми скреплениями типа АРС.

Железобетонные шпалы АРС предназначены для применения на всех железнодорожных линиях в главных, станционных и прочих путях, а также подъездных путах промышленных предприятий, по которым обращается типовой подвижной состав общей сети железных дорог Российской Федерации.

Вид климатического исполнения У1 ГОСТ 15150.

Анкеры скрепления АРС, замоноличиваемы в шпалу, должны соответствовать ТУ 3185-005-01115863-2004 и рабочим чертежам АРС-04.04.005-03, АРС-04.04.005-04.

Шпалы АРС должны удовлетворять требованиям по трещиностойкости, принятым при их проектировании, и выдерживать при испытании контрольные нагрузки, согласно ГОСТ Р 54747-2011.

Шпалу следует изготовлять из тяжелого бетона по ГОСТ 26633 класса по прочности на сжатие В40.

Требуемая передаточная прочность бетона должна быть не менее 34,2 МПа (349 кгс/см ).

Отпускная прочность бетона должна быть не менее указанной выше передаточной прочности бетона.

Марка бетона по морозостойкости должна быть не ниже F200.

Для бетона шпал следует применять щебень из природного камня или щебень из гравия фракции 5-20 мм по ГОСТ 26633. Допускается по согласованию изготовителя с потребителем применять щебень фракции 20 - 40 мм в количестве не более 10% от массы щебня фракции 5-20 мм по ГОСТ 26633.

Справочная масса железобетонной шпалы 280 кг.

Для армирования шпал должна применяться проволока из углеродистой стали периодического профиля диаметром 3 мм по ГОСТ 7348 или ТУ 14-4-1681.

Номинальное число арматурных проволок в шпале АРС 44.

Общая сила начального натяжения всех арматурных проволок в пакете должна быть не менее 358 кН (36,4 тс).

Чертёж
