Настилы для железнодорожных переездов

Настил железнодорожного переезда — покрытие проезжей части в зоне пересечения автодороги с рельсовым путём: внутри колеи, в междупутье и на сопряжении с крайними рельсами. От конструкции настила зависит и безопасность проезда автотранспорта, и сохранность рельсошпальной решётки. Разбираем два основных типа покрытий — резинокордовые и резинобетонные, — из каких элементов они собираются, нормативные требования к геометрии и как выбрать настил под конкретный переезд.

Основа: приказ Минтранса РФ № 402 от 05.10.2022, ГОСТ Р 50597-2017  ·  Применение: пути необщего пользования, промышленный транспорт

Что такое настил переезда и зачем он нужен

Настил переезда — это покрытие проезжей части в рельсовой колее, междупутье и на сопряжении с крайними рельсами. Задача настила — обеспечить ровный безопасный проезд автотранспорта через путь и одновременно сохранить беспрепятственный проход гребней колёсных пар подвижного состава.

Помимо выравнивания поверхности, качественный настил снижает динамические нагрузки на рельсы и шпалы, гасит шум и вибрацию, а также защищает рельсошпальную решётку от загрязнения и преждевременного износа.

Если коротко: настил переезда (по приказу Минтранса № 402 от 05.10.2022) — покрытие проезжей части в рельсовой колее, междупутье и на сопряжении с крайними рельсами. Его конструкция утверждается локальным нормативным актом владельца путей необщего пользования, а геометрия должна соответствовать таблице 5.3 ГОСТ Р 50597-2017.

Простыми словами: представьте лежачую «молнию» между асфальтом и рельсами. Машина едет по ровному, а у поезда остаётся канавка-жёлоб для реборды колеса. Хороший настил — это когда обе стороны довольны: водитель не подпрыгивает на рельсах, а колесо поезда свободно проходит по своему жёлобу.

На современном рынке доминируют два конструктивных типа: резинокордовые (модульные резиновые плиты с кордовым армированием) и резинобетонные (двухслойные плиты «железобетон + резина»). Реже встречаются устаревшие деревянные и сборные железобетонные настилы из плит дорожного типа. В этой статье разбираем два основных типа — они закрывают практически все задачи на промышленных путях.

Применяются настилы не только на автомобильных переездах. Те же конструкции укладывают на пешеходных переходах через пути, на трамвайных и крановых путях, на погрузочно-разгрузочных площадках, в зоне стрелочных переводов, а также на кривых участках — при условии соблюдения допустимого радиуса для конкретного типа плит.

Нормативные требования к настилам

Отдельного «ГОСТа на конструкцию настилов переездов» в России нет. Требования формируются на стыке нескольких документов — эксплуатационных норм переездов, технических условий производителя и правил технической эксплуатации.

Частая ошибка в описаниях: ГОСТ 33078-2014 нередко указывают как «стандарт на настилы». Это неточно: он называется «Дороги автомобильные общего пользования. Методы измерения сцепления колеса автомобиля с покрытием» и регламентирует только противоскользящие свойства. Конструкцию плит задают ТУ производителя и типовой проект, а не этот ГОСТ.

Важно для путей необщего пользования: конструкцию настила утверждает сам владелец путей своим локальным нормативным актом (приказ № 402). Это даёт гибкость в выборе типа и размеров плит — в отличие от сети ОАО «РЖД», где действуют внутренние типовые проекты. При этом требования к безопасности проезда (геометрия, видимость, ограждение) остаются обязательными для всех.

Геометрия настила: допустимые отклонения

Это ключевой раздел для приёмки и содержания переезда. Действующие предельные величины установлены таблицей 5.3 ГОСТ Р 50597-2017 — именно на неё ссылается приказ Минтранса № 402.

Устаревшие цифры в обороте: по интернету до сих пор кочуют «мягкие» значения 3,0 / 2,0 / 4,0 см — это нормы старого ГОСТ Р 50597-93, который утратил силу. Для приёмки и содержания переезда сегодня действуют значения 2017 года (1,0 / 1,0 / 2,0 см). При составлении актов и предписаний ссылайтесь именно на действующую редакцию.

Дополнительные конструктивные требования из эксплуатационных норм: с наружной стороны колеи настил укладывается в одном уровне с головкой рельса; при резинокордовом или полимерном материале понижение междурельсового настила ниже уровня головок рельсов не допускается. Для прохода гребней колёсных пар в пределах настила могут укладываться контррельсы — ширина жёлоба и его глубина задаются типовым проектом.

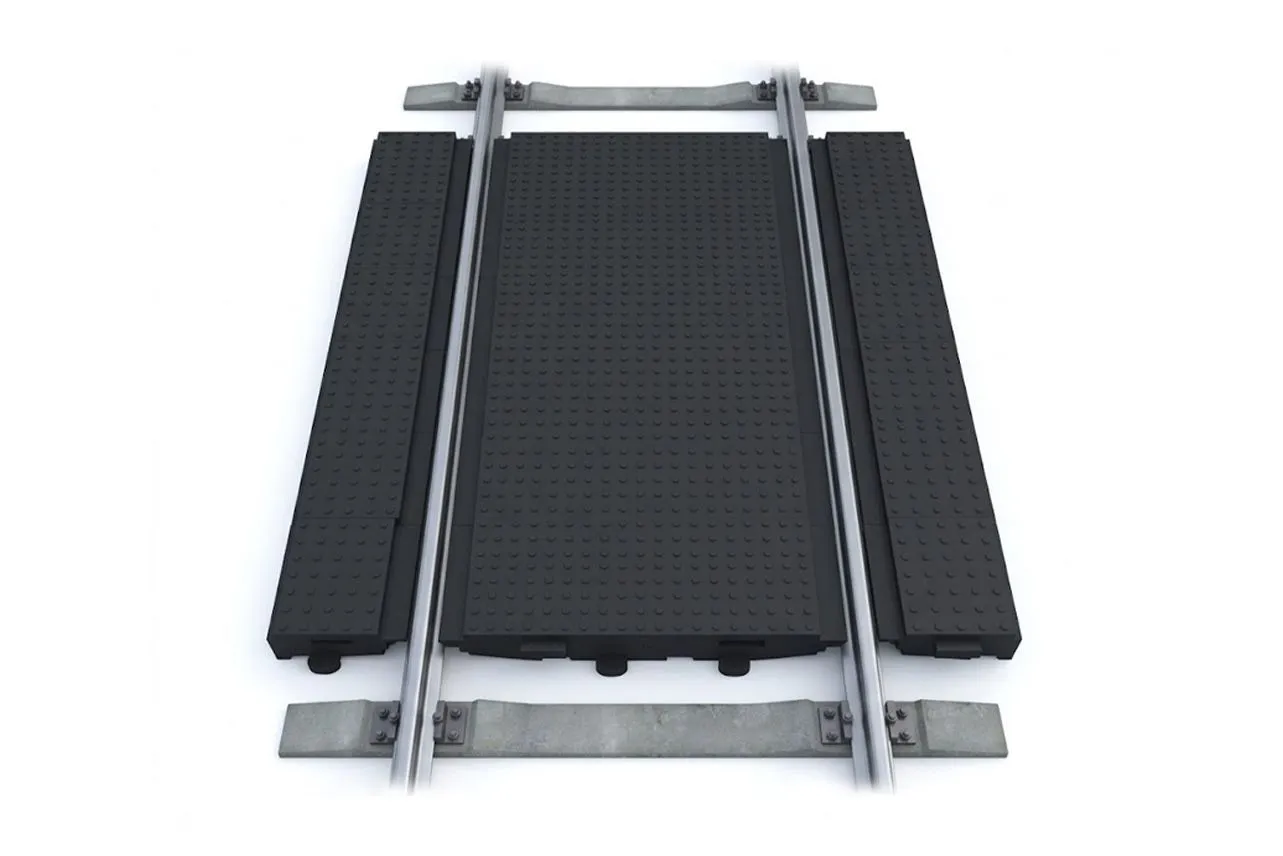

Резинокордовые настилы

Модульная конструкция из отдельных резиновых плит, армированных текстильным (капроновым) кордом. Самое распространённое и бюджетное решение.

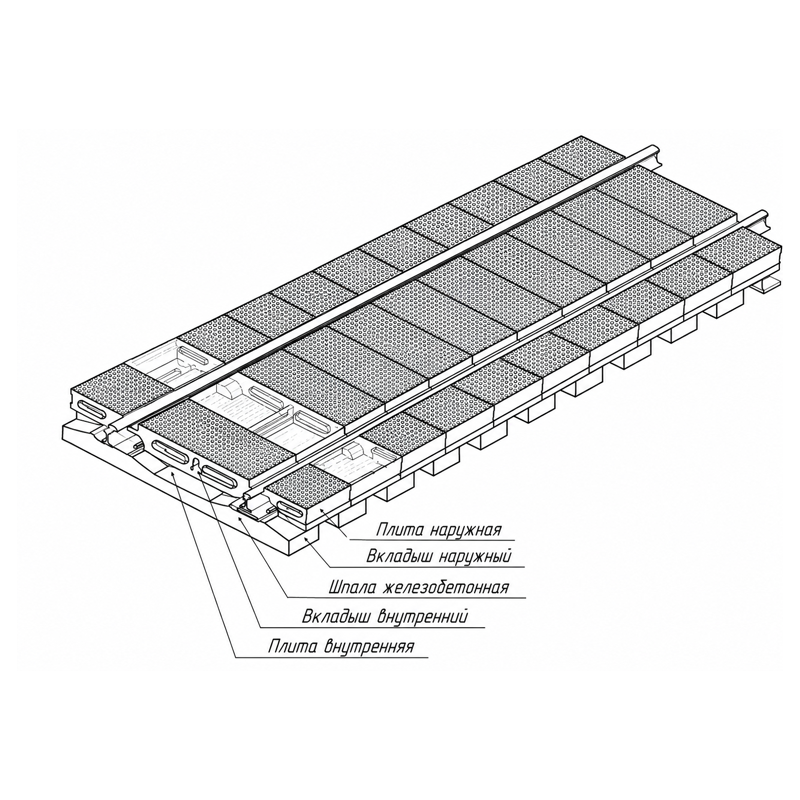

Настил собирается из двух типов элементов: внутренних плит (укладываются между рельсами) и наружных плит (снаружи от рельсов, между рельсом и дорожным покрытием). Переезд нужной ширины набирается соответствующим количеством плит. Продольные стяжки в технологических отверстиях стягивают плиты между собой, обеспечивая жёсткость и отсутствие зазоров; опорные блоки прижимают наружные плиты к рельсам и поддерживают край асфальта.

Типовые проекты резинокордовых настилов

Параметры плит (проект ЦЦ 565.000 РЭ)

О сроке службы — без иллюзий: здесь данные расходятся даже в документации производителей. По ТУ заявляется «более 15 лет», но на практике резинокорд под интенсивным движением требует профилактического ремонта 1–2 раза в год, а реальный ресурс до полной замены чаще составляет 2–10 лет в зависимости от нагрузки. Колейность на резине образуется уже в первые годы. Реальную цифру под конкретный переезд стоит уточнять у поставщика по фактической грузонапряжённости.

Преимущества резинокордовых настилов

Недостатки резинокордовых настилов

Элементы настила: из чего собирается комплект

Резинокордовый настил — это не монолит, а набор унифицированных элементов, которые собираются в единую конструкцию прямо на переезде. Понимание назначения каждого элемента помогает грамотно составить заявку и проконтролировать монтаж.

Плита внутренняя

ПВ · укладывается между рельсами, внутри колеи

Основной несущий элемент междурельсового пространства. Формирует ровную проезжую поверхность внутри колеи и оставляет жёлоб для прохода реборды колеса. У проекта ЦЦ 565.000 РЭ размер — 1582 × 546 × 244 мм, масса ~220 кг. Именно на внутренних плитах в первую очередь появляется колейность, поэтому их периодически меняют местами.

Плита наружная

ПН · укладывается снаружи рельсов

Размещается между рельсом и кромкой автодорожного покрытия с обеих сторон пути (по 2 шт. на секцию). Обеспечивает плавный переход «асфальт → рельс». У проекта ЦЦ 565.000 РЭ размер — 541 × 1092 × 231 мм, масса ~140 кг. С наружной стороны укладывается заподлицо с головкой рельса.

Прокладка внутренняя

Упругая подложка под внутреннюю плиту · только ж/б шпалы

Устанавливается под внутреннюю плиту только на железобетонных шпалах — компенсирует жёсткость ж/б основания и выравнивает опирание. На деревянных шпалах не применяется (дерево само по себе даёт нужную упругость).

Прокладка наружная

Упругая подложка под наружные плиты · комплектность по проекту

Устанавливается под наружные плиты (по 2 шт.). Гасит вибрацию, выравнивает опирание наружной плиты и продлевает её ресурс. Комплектность уточняется по конкретному проекту и типу шпал.

Продольная стяжка

Стягивает плиты в единую секцию · крепёж

Устанавливается в технологические отверстия внутри внутренних и наружных плит при монтаже. Обеспечивает равномерное прижатие плит друг к другу, отсутствие зазоров, общую жёсткость и надёжность всей конструкции. Без стяжек настил «расползётся» под нагрузкой.

Опорный блок

Фиксирует наружную плиту у рельса · крепёж

Устанавливается при монтаже наружных плит. Плотно прижимает их к рельсам, поддерживает наружный край плиты, обеспечивает надёжную фиксацию и сохранность прилегающего асфальтового покрытия. Предотвращает подъём и смещение наружных плит под колёсной нагрузкой.

Контррельс

Формирует жёлоб для реборды (опция) · по типовому проекту

Укладывается при необходимости в зависимости от конструкции настила — обеспечивает беспрепятственный проход гребней колёсных пар. Концы контррельса на длине 50 см отгибаются внутрь колеи. Ширина и глубина жёлоба задаются типовым проектом переезда.

Простыми словами: логика сборки простая: внутренние плиты закрывают пространство между рельсами, наружные — заезд с асфальта, прокладки играют роль «амортизирующей подушки» под плитами, стяжки сшивают всё в единый ковёр, а опорные блоки не дают краям задираться. Контррельс — как бортик дорожки для боулинга: направляет колесо поезда точно в жёлоб.

Состав комплекта: ж/б или деревянные шпалы

Комплектация настила зависит от двух факторов: типа шпал (железобетон или дерево) и выбранного проекта. Ключевое различие — на железобетонных шпалах добавляются упругие прокладки под плиты, на деревянных они не нужны.

Проект 2741.000 — на одну секцию (Р-65, скрепление КБ-65)

Ширина переезда набирается кратно 546 мм — числом секций. Точное число стяжек и опорных блоков на секцию — [УТОЧНИТЬ У ЗАКАЗЧИКА / ПО КД ПРОЕКТА].

Проект БМ 150.000 — на одну секцию (ж/б шпалы, любые скрепления)

Ширина набирается кратно 546 / 1090 мм. Укладка в прямые и радиусные пути на ж/б шпалы (Ш1, Ш3, Ш3-Д, ШС-АРС, ШП-350, Ш-5ДФ), рельсы Р65, эпюра 1840 шт/км.

Как рассчитать количество на переезд: разделите ширину проезжей части переезда на шаг набора плит выбранного проекта (546 или 1090 мм) — получите число секций. Умножьте состав одной секции на число секций — получите полную спецификацию. Расчёт для конкретной ширины и типа пути мы выполняем бесплатно: достаточно указать ширину, тип рельса, шпал и скреплений.

Как правильно выбрать резинокордовый настил

Резинокордовый настил кажется простым товаром, но ошибка в подборе оборачивается быстрым износом, зазорами и внеплановым ремонтом. Пять параметров, которые нужно определить до заказа.

1. Тип рельса

Плиты рассчитаны под конкретный профиль рельса — чаще всего Р-65, реже Р-50. Геометрия жёлоба и посадка плит у рельса привязаны к высоте и ширине головки рельса. Настил под Р-65 не встанет корректно на путь с Р-50. Это первое, что нужно указать в заявке.

2. Тип шпал

От типа шпал зависит комплектация: на железобетонных шпалах добавляются упругие внутренние прокладки (компенсируют жёсткость ж/б основания), на деревянных — не требуются. Проект БМ 150.000, например, рассчитан именно на ж/б шпалы конкретных марок (Ш1, Ш3, ШП-350 и др.).

3. Тип скрепления

Не каждый проект универсален по скреплениям. Проект 2741.000 рассчитан под КБ-65; проект ЦЦ 565.000 РЭ — универсальный, работает с АРС, ЖБР, Фоссло, Пандрол; БМ 150.000 — с любыми типами скреплений на ж/б шпалах. Ошибка в этом пункте приводит к тому, что плита не сядет на скрепление или будет опираться на клеммы.

4. Прямой или кривой участок

На прямом участке подходит любой проект. Для кривой нужен проект, допускающий радиусную укладку (БМ 150.000 работает и в радиусных путях). Резинобетонные проекты допускают меньшие радиусы, но если задача — именно резинокорд на кривой, проверяйте допустимый радиус по КД проекта.

5. Ширина переезда и интенсивность движения

Ширина определяет число секций (набор кратно 546 или 1090 мм). Интенсивность движения — ключ к честному ожиданию по сроку службы: чем выше грузонапряжённость и автомобильный трафик, тем быстрее износ резинокорда. При высокой интенсивности стоит сразу рассматривать резинобетон.

Когда резинокорд — неправильный выбор: если через переезд идёт тяжёлый и интенсивный поток (высокая грузонапряжённость, постоянный автотранспорт), резинокорд превратится в статью регулярных расходов: колейность, ремонт 1–2 раза в год, расшатывание пути. В таких условиях резинобетонный настил, несмотря на высокую стартовую цену, окупается за счёт срока службы и отсутствия ремонтов. Не экономьте на старте там, где переезд работает на износ.

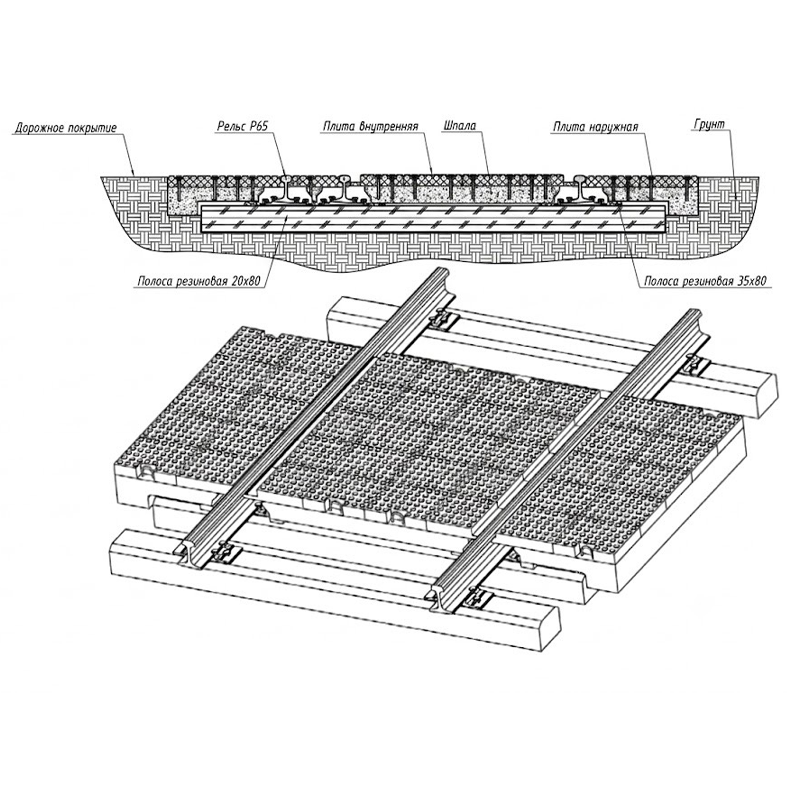

Резинобетонные (резиножелезобетонные) настилы

Двухслойная конструкция: нижнее армированное железобетонное основание и верхний слой высокомодульной резины толщиной 50–70 мм, скреплённый с бетоном штырями с прижимными шайбами.

Принципиальное отличие от резинокорда — неопорная схема: настил не передаёт нагрузку напрямую на шпалы, а распределяет давление в стороны. За счёт этого крепление рельсов не расшатывается, а износостойкая резина, которую невозможно оторвать от бетона, не образует колейности. Плиты делятся на внутренние (ПЖДв) и наружные (ПЖДн); жёсткость конструкции придают резиновые профили-уплотнители.

Типовые проекты и совместимость

Резинобетонные настилы выпускаются и в исполнениях разной толщины: универсальные ~200 мм, усиленные ~220 мм, пешеходные ~190 мм. Совместимы с рельсами Р50, Р65, Т62 и любыми скреплениями (КБ, АРС, ЖБР, Фоссло, Пандрол), применяются на ж/д, трамвайных, крановых путях и путях метрополитена.

Соответствие нормам (по данным производителей): резинобетонные настилы декларируются как соответствующие ГОСТ 21924 (плиты для покрытий), ГОСТ 33078-2014 (сцепление колеса с покрытием), ТУ 22.19.73.110-001-78969127-2018, с сертификатами ФБУ «РС ФЖТ» (ССЖТ RU.ЖТ02.Г.01362 и .01363). Это заявленные характеристики поставщиков — при закупке запрашивайте действующие сертификаты на конкретную партию.

Преимущества резинобетонных настилов

Недостатки резинобетонных настилов

Сравнение и как выбрать тип настила

Выбор между двумя типами — это всегда баланс «капитальные затраты сейчас против стоимости владения на горизонте 10–25 лет». Сводная таблица помогает увидеть разницу по ключевым параметрам.

Рекомендации по выбору: резинокордовый — оправдан на малодеятельных путях с низкой интенсивностью, временных переездах, при ограниченном бюджете и готовности к регулярному обслуживанию, а также как быстрое решение «здесь и сейчас». Резинобетонный — выбор для интенсивных переездов, тяжёлых нагрузок, кривых участков и тех случаев, где простой переезда и регулярные ремонты обходятся дороже первоначальной экономии; на горизонте 10+ лет обычно выигрывает по совокупной стоимости владения. Универсальный критерий: считайте не цену плит, а стоимость владения за срок службы, включая ремонты, простои движения на «окнах» и работы по содержанию рельсошпальной решётки под настилом.

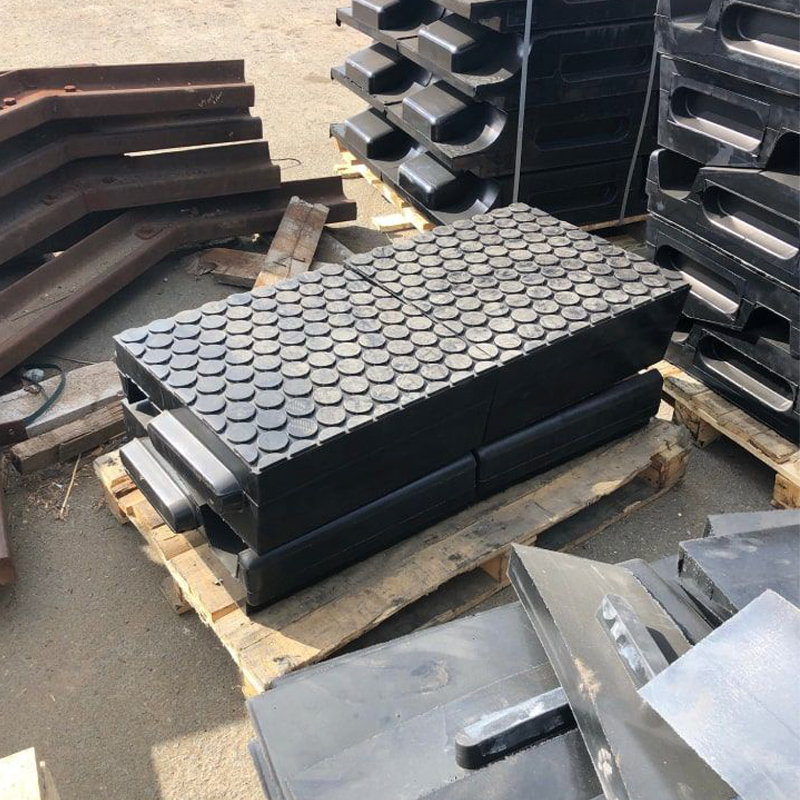

Старогодные плиты настилов: повторное применение

Отдельная тема, важная для бюджета промышленных путей — повторное использование снятых плит настилов. Этот вопрос напрямую регулируется Инструкцией по применению старогодных материалов железнодорожного пути (Распоряжение ОАО «РЖД» № 1225/р от 05.05.2022).

Оговорка по нормативному статусу: распоряжение № 1225/р официально не опубликовано и не утверждено Минтрансом. Приведённые критерии годности взяты из его текста и применимы как отраслевая практика ОАО «РЖД». На рынке путей необщего пользования они служат ориентиром — окончательное решение о пригодности принимает владелец путей. Числовые пороги следует сверять с действующей редакцией документа.

Критерии годности старогодных плит (по табл. 7.1 Инструкции)

Износ протектора определяют штангенциркулем после удаления грязи с поверхности; результаты сравнивают с критериями годности. Сортировка на годные и негодные выполняется визуально с измерительным инструментом на базах ПМС и дистанций пути.

Плиты, отвечающие критериям годности, допускается повторно применять на переездах IV категории, пешеходных переходах и служебных проходах с интенсивностью до 50 поездов в сутки (суммарно в двух направлениях) и до 150 пешеходов в час, на линиях 4 и 5 класса и на малоинтенсивных линиях. На переездах с установленной скоростью движения свыше 140 км/ч (линии специализации В и С) старогодные плиты не укладываются.

Монтаж и эксплуатация

Замена или укладка настила на действующем переезде — это не только сами плиты. Комплекс работ обычно включает организационную и согласовательную часть, особенно если переезд пересекает действующую автодорогу.

Типовой состав работ при переустройстве переезда

1. Разработка проекта переустройства переезда и проекта организации дорожного движения.
2. Согласование «окон» в движении ж/д транспорта с владельцем путей; при электрификации — снятие напряжения с контактной сети.
3. Согласование путей объезда и временных дорожных знаков с ГИБДД, их установка.
4. Демонтаж старого настила, при необходимости — оздоровление рельсошпальной решётки и балласта под настилом.
5. Укладка или замена плит настила, монтаж стяжек и опорных блоков, выверка геометрии.
6. Приёмка результатов владельцами ж/д пути и автодороги, демонтаж временных конструкций и знаков.

Практический совет: состояние пути под настилом важнее, чем кажется. Менять дорогой резинобетонный настил, укладывая его на изношенную рельсошпальную решётку — значит закопать ресурс плит. Перед укладкой нового настила оцените состояние рельсов, шпал и балласта на переезде: дефектоскопия рельсов и проверка скреплений окупаются сроком службы покрытия.

Переезд требует регулярного контроля геометрии настила (возвышение, неровности — по нормам раздела «Геометрия настила»), очистки жёлобов от мусора и наледи, проверки состояния контррельсов и подходов. На промышленных путях эти работы входят в текущее содержание переезда и выполняются в плановом порядке. Выявленные отклонения от норм устраняются в срок до 2 суток.

Частые вопросы

Какой настил лучше — резинокордовый или резинобетонный?

Зависит от задачи. Резинокордовый дешевле в закупке и проще в монтаже, но требует ремонта 1–2 раза в год и служит реально 2–10 лет. Резинобетонный дороже, но служит 25–30 лет почти без ремонта и не расшатывает путь. На интенсивных переездах и в долгой перспективе резинобетон обычно выгоднее по стоимости владения.

Каким нормам должен соответствовать настил переезда?

Конструкция настила утверждается локальным актом владельца путей (приказ Минтранса № 402 от 05.10.2022). Геометрия — возвышение над рельсом, неровности — нормируется таблицей 5.3 ГОСТ Р 50597-2017. Противоскольжение покрытия проверяется по ГОСТ 33078-2014.

На какое возвышение настила над рельсом ориентироваться?

По действующему ГОСТ Р 50597-2017: возвышение междурельсового настила над верхом рельсов — не более 1,0 см, отклонение головки рельса относительно покрытия — не более 1,0 см, неровность настила — не более 2,0 см. Цифры 3,0 / 2,0 / 4,0 см — это устаревший ГОСТ Р 50597-93, он не действует.

Можно ли укладывать настил на кривом участке пути?

Да, но с ограничением по радиусу. Покрытия общего ряда рассчитаны на радиус от 1200 м, тогда как отдельные резинобетонные проекты (например, А1.РБ.000) допускают укладку в кривые от 60 м с использованием радиусных плит, набираемых кратно 1,3 м.

Подойдёт ли настил под мои шпалы и скрепления?

Современные универсальные проекты совместимы с рельсами Р50 и Р65 и большинством скреплений (КБ, АРС, ЖБР, Фоссло, Пандрол) на деревянных и железобетонных шпалах. При заказе важно указать тип рельса, шпал, скрепления и эпюру — комплектация плит подбирается под них.

Можно ли повторно использовать снятый настил?

Да, если плиты проходят по критериям годности: для резинокорда — износ протектора менее 50% и отсутствие трещин/разрывов; для железобетонных плит — отсутствие трещин, расколов и разрушения креплений. Старогодные плиты допускаются на переездах IV категории, пешеходных переходах, линиях 4–5 класса с интенсивностью до 50 поездов в сутки.

Нужны ли контррельсы в настиле?

В зависимости от конструкции настила по типовому проекту. Контррельсы обеспечивают беспрепятственный проход гребней колёсных пар; их концы на длине 50 см отгибаются внутрь колеи, ширина и глубина жёлоба задаются проектом.

Чем отличается комплект настила для ж/б и деревянных шпал?

Основное отличие — упругие прокладки. На железобетонных шпалах под внутреннюю плиту добавляется внутренняя прокладка, компенсирующая жёсткость ж/б основания. На деревянных шпалах она не требуется — дерево само даёт нужную упругость. Плиты (внутренняя и наружные) одинаковы для обоих типов.

Что входит в комплект резинокордового настила?

Базовый комплект секции: внутренняя плита (между рельсами), две наружные плиты (снаружи рельсов), упругие прокладки, продольные стяжки (стягивают плиты) и опорные блоки (прижимают наружные плиты к рельсу). При необходимости — контррельсы. Ширина переезда набирается числом секций кратно 546 или 1090 мм.
