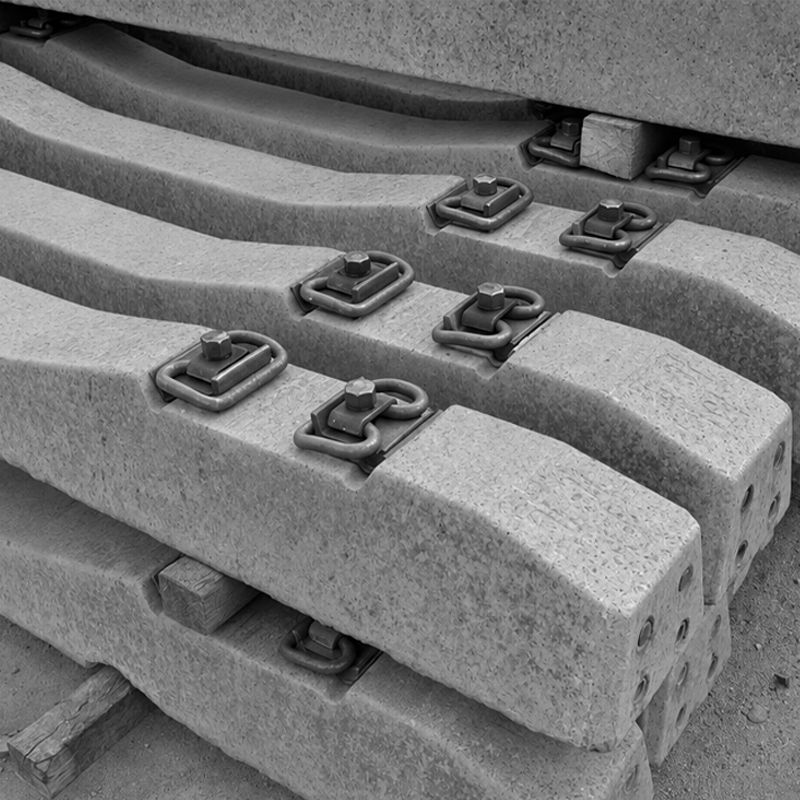

Что такое скрепление ЖБР-65 и зачем оно нужно

Промежуточное рельсовое скрепление — это узел, который соединяет рельс с подрельсовым основанием (шпалой) и удерживает геометрию колеи под нагрузкой. От его работы напрямую зависит ширина колеи, сопротивление угону пути и распределение динамических усилий от колёс на основание.

ЖБР-65 пришёл на смену тяжёлому раздельному скреплению КБ-65, заметно сократив число деталей и металлоёмкость узла при сохранении упругих характеристик.

Если коротко: ЖБР-65 — это раздельное скрепление пониженной жёсткости для рельсов Р65 на железобетонных шпалах. Рельс прижимается к шпале пружинными клеммами ЖБР, а усилие создаётся болтами закладными либо путевыми шурупами. Узел работает в бесстыковом и звеньевом пути без ограничения по радиусам кривых и грузонапряжённости.

Какие задачи решает скрепление

  • Надёжно прижимает подошву рельса к шпале и сохраняет стабильную ширину колеи по всей длине пути.
  • Создаёт пространственную упругость пути — снижает вибрацию, передаваемую от рельса на балласт, и выравнивает осадку шпал.
  • Препятствует продольному угону рельсовых плетей при перепадах температуры.
  • Обеспечивает электрическую изоляцию одной рельсовой нити от другой — это необходимо для работы автоблокировки и электротяги.

Простыми словами: Представьте прищепку, которая прижимает рельс к шпале. У ЖБР роль «пружины прищепки» играет изогнутый стальной пруток — клемма. Она постоянно поджимает подошву рельса, гасит вибрацию и не даёт рельсу «уехать» вдоль шпалы. Чем меньше деталей в такой прищепке — тем быстрее монтаж и дешевле обслуживание.

Устройство узла: из чего состоит скрепление

Базовая бесподкладочная модификация ЖБР-65 (проект ЦП 369.000) собирается из семи позиций. На разнесённом виде ниже хорошо видно, как элементы располагаются друг относительно друга — от нашпальной прокладки под подошвой рельса до скобы и закладного болта.

ЖБР Разбор  ЖБР

Наименование детали Обозначение Кол-во на узел
Болт закладной ГОСТ 16017-2014 2
Гайка ГОСТ 16018-2014 2
Клемма пружинная ЖБР ЦП 369.102 4
Скоба упорная ЦП 369.301 2
Прокладка упругая ЦП 369.104 2
Скоба ЖБР ЦП 369.103 2
Прокладка (нашпальная) ЦП 538 / ЦП 638 1

Под «узлом» понимается комплект скрепления на одну сторону рельса на одной шпале. Вариант с упором боковым полимерным ЖБР (ЦП 369.206) — взамен скоб упорных и прокладок упругих.

Ключевая деталь — клемма пружинная ЖБР (ЦП 369.102): именно клемма создаёт постоянное прижатие подошвы рельса. Изготавливается из горячекатаной пружинной стали 60С2А (ГОСТ 14959) прутком ⌀17 мм. В одном узле работают четыре клеммы (по две с каждой стороны рельса).

Бесподкладочные и подкладочные — в чём разница

Все модификации ЖБР делятся на две группы по наличию подрельсовой подкладки. Это первое, что нужно определить при подборе скрепления.

Признак Бесподкладочные Подкладочные
Модификации ЖБР-65, ЖБР-65Ш, СМ-1 ЖБР-65ПШ, ЖБР-65ПШМ, ЖБР-65ПШР
Подрельсовая подкладка Отсутствует — рельс опирается на нашпальную прокладку Полимерная подкладка между рельсом и шпалой
Регулировка ширины колеи Ограничена (через спец. шпалы или скобы) Развитая — сменой прокладок / скоб регулировочных
Металлоёмкость узла Ниже Выше
Типовое назначение Прямые и пологие кривые, массовая укладка Кривые, переходы 1520↔1530 мм, точная регулировка

Если коротко: бесподкладочные ЖБР проще и легче — их применяют на основном протяжении пути. Подкладочные (серия ПШ) дают тонкую регулировку ширины колеи и применяются там, где это критично: в кривых и на участках сопряжения колеи разной ширины.

Способ прикрепления: болт или шуруп

Второй классификационный признак — тип прикрепителя, создающего усилие затяжки:

  • Болтовое (болт закладной + гайка) — классический вариант ЖБР-65. Требует периодической смазки резьбы отработанным маслом.
  • Шурупно-дюбельное (путевой шуруп ЦП 54 в дюбель) — модификации с литерой «Ш». При соблюдении инструкции не требует дополнительной смазки резьбы в эксплуатации.

 ЖБР Разбор  ЖБР с шурупным креплением

Шесть модификаций ЖБР: разбор с чертежами

Инструкция № 689/р устанавливает порядок сборки шести модификаций скрепления ЖБР. Три из них — бесподкладочные (ЖБР-65, ЖБР-65Ш, СМ-1), три — подкладочные (ЖБР-65ПШ, ЖБР-65ПШМ, ЖБР-65ПШР).

Модификация Проект Класс Прикрепитель
ЖБР-65 ЦП 369.000 Бесподкладочное Болтовое
ЖБР-65Ш ЦП 369.100 Бесподкладочное Шурупно-дюбельное
СМ-1 СМ 01.000 Бесподкладочное Шурупно-дюбельное
ЖБР-65ПШ МКС-01.000 Подкладочное Шурупно-дюбельное
ЖБР-65ПШМ ЦП 369.700 Подкладочное Шурупно-дюбельное
ЖБР-65ПШР ЦП 369.800 Подкладочное Шурупно-дюбельное

Бесподкладочные модификации

ЖБР-65 · проект ЦП 369.000

Базовая бесподкладочная модификация с болтовым прикрепителем. Подошва рельса размещается на прокладке между скобами упорными, опирающимися на прокладки упругие. Допускается замена скоб упорных и прокладок упругих упорами боковыми полимерными (ЦП 369.206).

ЖБР  ЖБР Разбор

3D-модель узла ЖБР-65 в сборе (слева) и разнесённый вид — состав узла (справа).
Деталь узла Обозначение Кол-во
Болт закладной ГОСТ 16017-2014 2
Гайка ГОСТ 16018-2014 2
Клемма пружинная ЖБР ЦП 369.102 4
Скоба упорная ЦП 369.301 2
Прокладка упругая ЦП 369.104 2
Скоба ЖБР ЦП 369.103 2
Прокладка (нашпальная) ЦП 538 / ЦП 638 1

ЖБР-65Ш · проект ЦП 369.100 · шурупно-дюбельное

Бесподкладочная модификация с шурупно-дюбельным прикрепителем и упорами боковыми полимерными. Не требует смазки резьбы шурупов в процессе эксплуатации при соблюдении инструкции.

 ЖБР с шурупным креплением  ЖБР с шурупным креплением

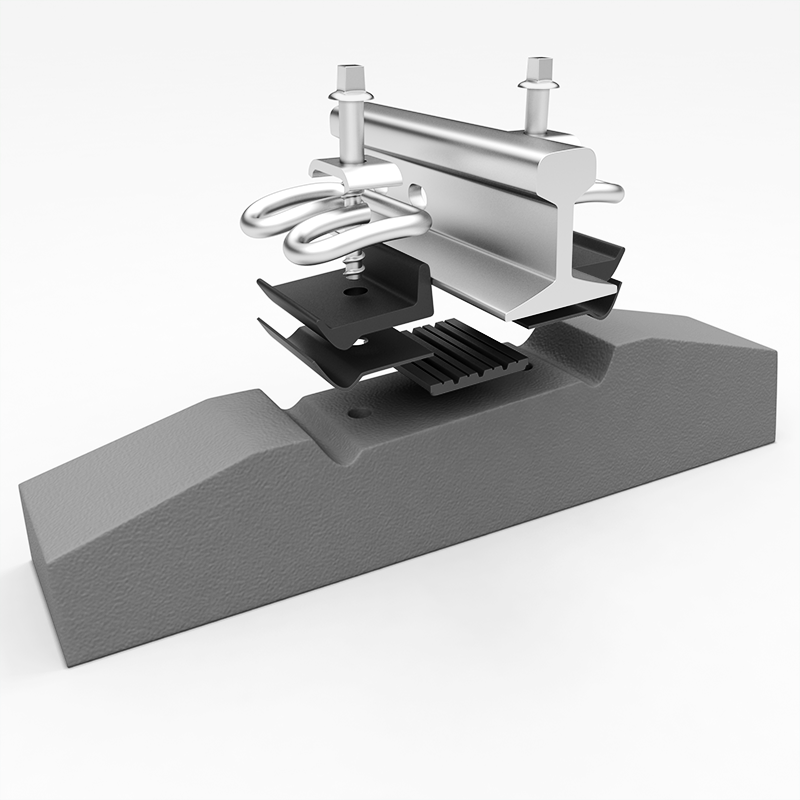

3D-модель шурупного узла ЖБР-65Ш (слева) и разнесённый вид шурупного узла (справа).

Деталь узла Обозначение Кол-во
Шуруп путевой ЦП 54 2
Клемма пружинная ЖБР ЦП 369.102 4
Упор боковой полимерный ЖБР ЦП 369.206 2
Прокладка (нашпальная) ЦП 638 1
Скоба ЖБР ЦП 369.103 2

СМ-1 · проект СМ 01.000 · шурупно-дюбельное

Облегчённая бесподкладочная модификация с упорами боковыми полимерными и плоской шайбой вместо скобы ЖБР. Правильность сборки контролируется по контакту шайбы с опорной площадкой.


Чертёж узла СМ-1. Рисунок 1.3. из Инструкции ОАО «РЖД» № 689/р

    Деталь узла Обозначение Кол-во
    1 Упор боковой полимерный ПР 001.001 2
    2 Клемма пружинная ЖБР ЦП 369.102 4
    3 Прокладка (нашпальная) ЦП 538 / 538М / 638 / 738 1
    4 Шайба СТО 71915393 — ТУ 097-2010 2
    5 Шуруп путевой ЦП 54 2

Подкладочные модификации (серия ПШ)

ЖБР-65ПШ · проект МКС-01.000 · шурупно-дюбельное

Подкладочная модификация на полимерной подкладке ЖБР. Между ребордами подкладки укладывается прокладка, рельс прижимается клеммами через шайбы и шурупы путевые.


Чертёж узла ЖБР-65ПШ. Рисунок 1.4. из Инструкции ОАО «РЖД» № 689/р

     №
Деталь узла Обозначение Кол-во
     1 Подкладка полимерная ЖБР МКС-001 ЖБР / МКС-001 ЖБР.А 1
     2 Прокладка МКС-002 ЖБР 1
     3 Клемма пружинная ЖБР ЦП 369.102 4
     4 Шуруп путевой ЦП 54 2
     5 Шайба ЦП 369.701 2

ЖБР-65ПШМ · проект ЦП 369.700 · шурупно-дюбельное

Подкладочная модификация на подкладке ЖБРМ с двумя прокладками упругими разной толщины кромок и направляющими вставками. Позволяет регулировать ширину колеи сменой местами прокладок упругих (до 2 мм по нити, до 4 мм по двум нитям).

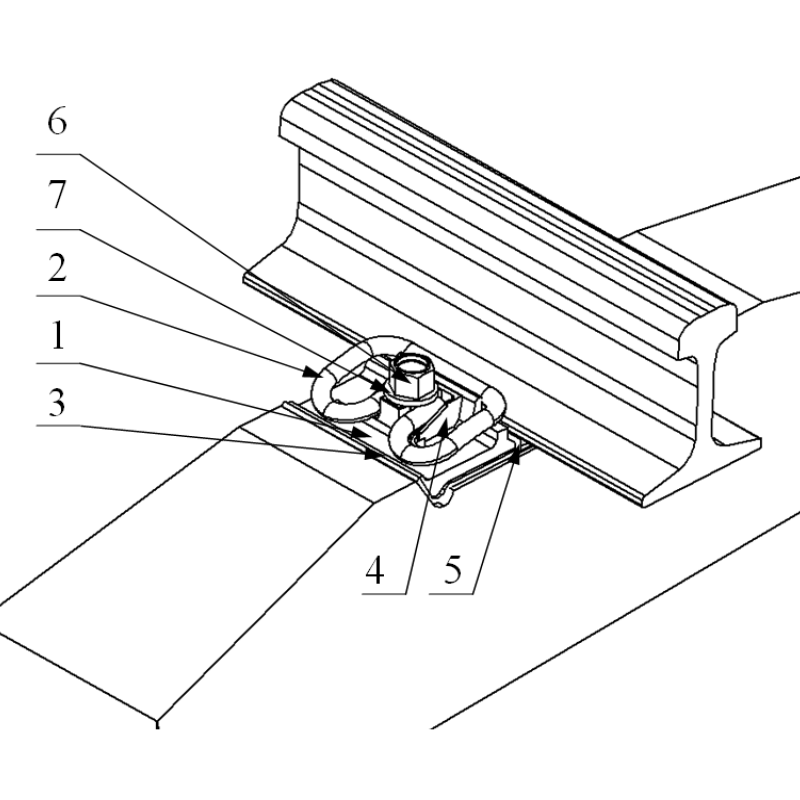

Чертёж узла ЖБР-65ПШМ. Рисунок 1.5. из Инструкции ОАО «РЖД» № 689/р

Деталь узла Обозначение Кол-во
 1 Подкладка ЖБРМ ЦП 369.607 1
 2 Клемма пружинная ЖБР ЦП 369.102 4
 3 Прокладки упругие ВП 920.1281 и ВП 920.1282 / ТС-002 и ТС-003 2
 4 Вставка направляющая ВП 920.1280 / ТС-001 2
 5 Прокладка ЦП 638 1
 6 Шуруп путевой ЦП 54 2
 7 Шайба ЦП 369.701 2

ЖБР-65ПШР · проект ЦП 369.800 · шурупно-дюбельное

Подкладочная модификация на подкладке ПШР со скобами регулировочными. Позволяет осуществлять переход с колеи 1520 на 1530 мм без специальных шпал, регулировать ширину колеи скобами разной толщины (до 4 мм по нити, до 8 мм по двум нитям).

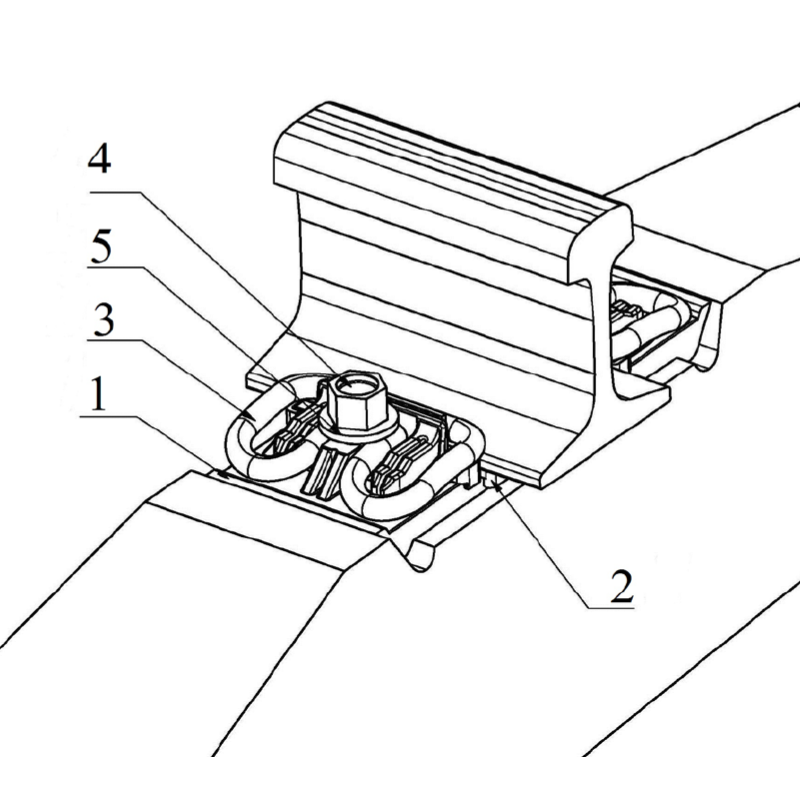

Чертёж узла ЖБР-65ПШР. Рисунок 1.6. из Инструкции ОАО «РЖД» № 689/р
  Деталь узла Обозначение Кол-во
    1 Подкладка ПШР ЦП 369.810 1
    2 Прокладка ЦП 638-01 1
    3 Клемма пружинная ЖБР ЦП 369.102 4
    4 Шуруп путевой ЦП 54 2
    5 Шайба ЦП 369.701 2

Простыми словами: разница между ПШ, ПШМ и ПШР — в способе «подгонки» колеи. ПШ — простая подкладка. ПШМ — с двумя упругими прокладками разной толщины, которые можно поменять местами и сдвинуть колею на пару миллиметров. ПШР — со сменными скобами-вкладышами, которыми колею двигают сильнее и даже переводят с 1520 на 1530 мм без замены шпал.

Условия применения и температурный диапазон

Скрепления ЖБР предназначены для работы в бесстыковом и звеньевом пути с рельсами Р65 и железобетонными шпалами. Согласно п. 1.2 Инструкции № 689/р, область применения охватывает весь климатический диапазон сети России.

Параметр Значение по Инструкции 689/р
Тип рельса Р65
Тип основания Железобетонные шпалы
Вид пути Бесстыковой и звеньевой
Ограничение по радиусам кривых Без ограничения
Ограничение по грузонапряжённости Без ограничения
Годовая амплитуда температуры рельсов до 121 °С
Максимальная летняя температура до +66 °С
Минимальная зимняя температура до −63 °С

Если коротко: узел рассчитан на годовую амплитуду температуры рельса до 121 °С — от −63 °С зимой до +66 °С летом — и работает без ограничений по радиусам кривых и грузонапряжённости. Это и есть причина массового применения ЖБР на сети 1520 мм.

Нормы затяжки прикрепителей

Усилие затяжки — критичный эксплуатационный параметр: недотяжка ведёт к ослаблению прижатия и угону, перетяжка — к повреждению деталей. Инструкция № 689/р задаёт нормативные значения крутящего момента для разных стадий и типов прикрепителя.

Стадия / тип прикрепителя кгс·м Н·м Пункт
Предварительная затяжка (закрепление направляющих) 5–10 50–100 п. 3.7.1
Рабочая затяжка, болтовой прикрепитель 18–20 180–200 п. 3.7.4
Рабочая затяжка, шурупно-дюбельный прикрепитель 22–25 220–250 п. 3.7.4
Затяжка в кривых радиусом менее 650 м (временно) 12–15 120–150 п. 3.7.5

Важно для ПТО и путевых работ: контроль момента затяжки выполняется динамометрическими ключами по обеим нитям не менее чем на 10 шпалах подряд. После обкатки плети (пропуск 200–300 тыс. т брутто) и далее не реже двух раз в год (весной и осенью) затяжку проверяют повторно (п. 5.1–5.2). При простукивании: если ослаблено более 10% болтов/шурупов/клемм — назначается инструментальная проверка; если более 30% скреплений дают прижатие ниже нормы — сплошное подтягивание на полигоне.

Расход смазки: на резьбовую часть путевых шурупов наносится пластичная смазка «Буксол» или ЖРО — расчётный расход 10–15 г на один шуруп (п. 3.2.3). Болтовой вариант требует смазки резьбы отработанным машинным маслом не реже одного раза в год; шурупно-дюбельный при соблюдении инструкции дополнительной смазки не требует.

Четыре комплекта ЖБР-65 в сборе

В каталоге ВСП74 скрепления поставляются готовыми комплектами «в сборе» — это удобно для снабжения: не нужно подбирать каждую деталь отдельно. Четыре базовых комплекта закрывают большинство задач по укладке и ремонту пути на железобетонных шпалах.

     Изображение Комплект Проект Состав
 ЖБР ЖБР-65  ЦП 369.000, со скобами упорными 4 клеммы ЦП 369.102, 2 скобы упорные ЦП 369.301, 2 прокладки упругие ЦП 369.104, 2 скобы ЖБР ЦП 369.103, прокладка ЦП 638, 2 болта М22×175 с гайками М22
 ЖБР ЖБР-65 с упором полимерным ЦП 369.000, с боковыми упорами 4 клеммы ЦП 369.102, 2 упора боковых полимерных ЖБР, 2 прокладки резиновые ЦП 204/538/638, прокладка нашпальная, 2 болта М22×175 с гайками М22
 ЖБР с шурупным креплением ЖБР-65Ш  ЦП 369.100, со скобами упорными 4 клеммы ЦП 369.102, 2 скобы упорные ЦП 369.301, 2 скобы ЖБР ЦП 369.103, прокладка ЦП 638, 2 шурупа путевых ЦП 54 (с дюбелями)
 ЖБР с шурупным креплением ЖБР-65Ш с упором полимерным ЦП 369.100, с боковыми упорами 4 клеммы ЦП 369.102, 2 упора боковых полимерных ЖБР ЦП 369.006С, 2 прокладки резиновые ЦП 204/538/638, 2 шурупа путевых ЦП 54-24×195 (с дюбелями)

Как читать состав: комплект рассчитан на один узел скрепления (одна сторона рельса на одной шпале). На полнопрофильную шпалу нужно два узла — по одному на каждую рельсовую нить. Точное количество деталей и наличие на складе уточняйте у менеджера: ассортимент включает новые, восстановленные и материалы из госрезерва.

Полный раздел комплектов скреплений: https://www.vsp74.ru/komplekt-skreplenij-relsov.html. Раздел рельсовых скреплений ЖБР, АРС, SKL: https://www.vsp74.ru/gajki-shajby-klejma-pk.html.

Атлас элементов скрепления

Ниже — все детали, из которых собираются модификации ЖБР, с обозначениями по проектной документации и номерами рисунков Инструкции 689/р (приложение № 3). Элементы сгруппированы по функции в узле.

Крепёж и затяжка

Изображение Наименование Обозначение Рис. 689/р Функция в узле
Рисунок 3.1. Шуруп путевой (ЦП 54).png Шуруп путевой ЦП 54-24х195 рис. 3.1 Создаёт усилие прижатия в шурупно-дюбельном варианте

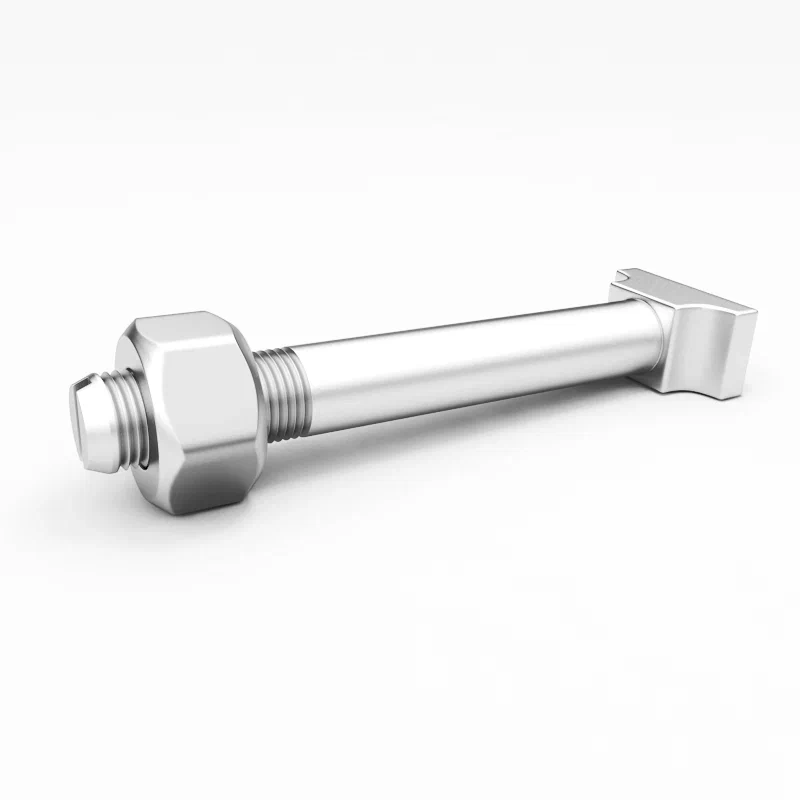

Рисунок 3.2. Болт закладной (ГОСТ 16017-2014).png Болт закладной ГОСТ 16017-2014 рис. 3.2 Создаёт усилие прижатия в болтовом варианте
Рисунок 3.3. Гайка (ГОСТ 16018-2014) Гайка М22 ГОСТ 16018-2014 рис. 3.3 Навинчивается на болт закладной
Рисунок 3.9. Шайба (ЦП 369.701).png Шайба ЦП 369.701 рис. 3.9 Передаёт усилие от шурупа на клемму

Клемма и скобы

Изображение Наименование Обозначение Рис. 689/р Функция в узле
Рисунок 3.4. Клемма пружинная ЖБР (ЦП 369.102).png Клемма пружинная ЖБР ЦП 369.102 рис. 3.4 Пружинный элемент — прижимает подошву рельса
Рисунок 3.5. Скоба упорная (ЦП 369.301).png Скоба упорная ЦП 369.301 рис. 3.5 Боковой упор подошвы рельса (металлический)
Рисунок 3.8. Скоба ЖБР (ЦП 369.103).png Скоба ЖБР ЦП 369.103 рис. 3.8 Прижимная скоба под клемму
ЦП 369.812.png Скоба регулировочная ЦП 369.812 рис. 3.19 Регулировка ширины колеи в ЖБР-65ПШР

Прокладки

Изображение Наименование Обозначение Рис. 689/р Функция в узле

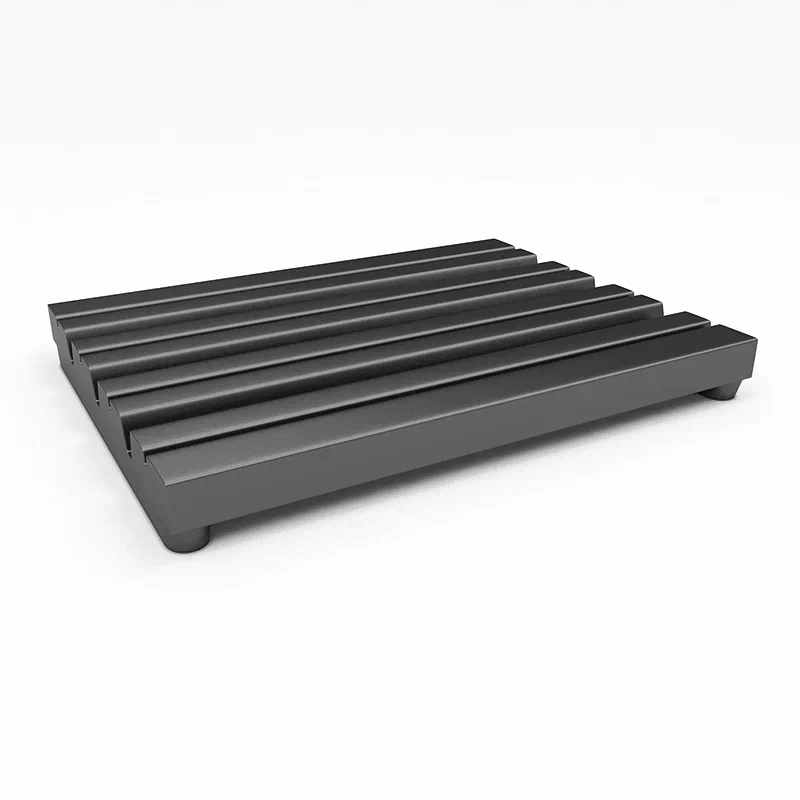

Рисунок 3.7. Прокладка (ЦП 638).png Прокладка ЦП 638 рис. 3.7 Нашпальная прокладка под подошву рельса
Рисунок 3.6. Прокладка упругая (ЦП 369.104).png Прокладка упругая ЦП 369.104 рис. 3.6 Упругий элемент под скобу упорную
Рисунок 3.12. Прокладка упругая (ВП 920.1281).png Прокладка упругая ВП 920.1281 рис. 3.12 Упругая прокладка ЖБР-65ПШМ (кромка 5 мм)

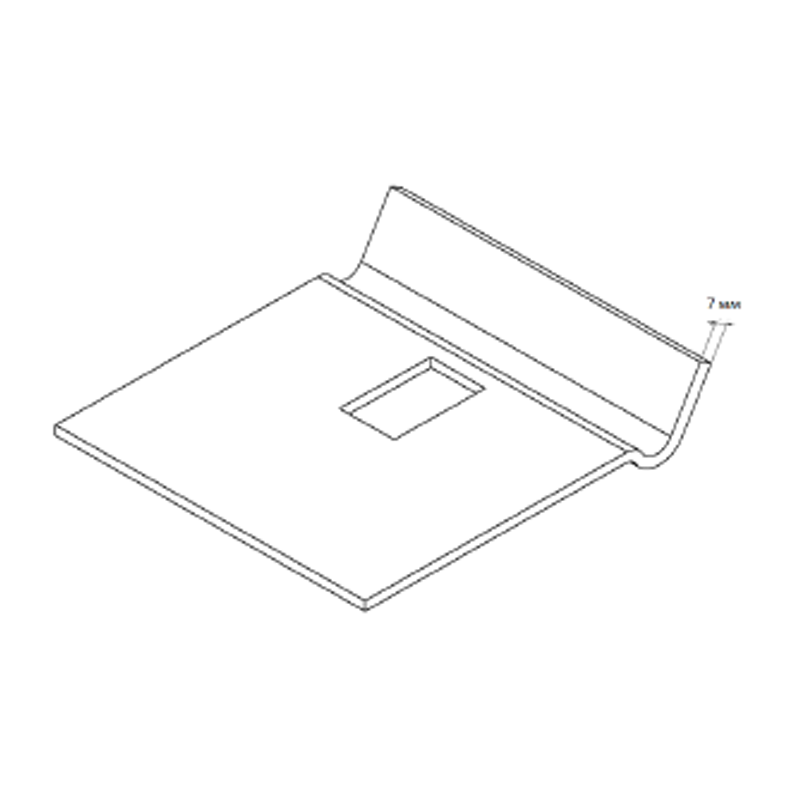

Рисунок 3.13. Прокладка упругая (ВП 920.1282).png Прокладка упругая ВП 920.1282 рис. 3.13 Упругая прокладка ЖБР-65ПШМ (кромка 7 мм)

Подкладки и упоры (подкладочные модификации)

Изображение Наименование Обозначение Рис. 689/р Функция в узле

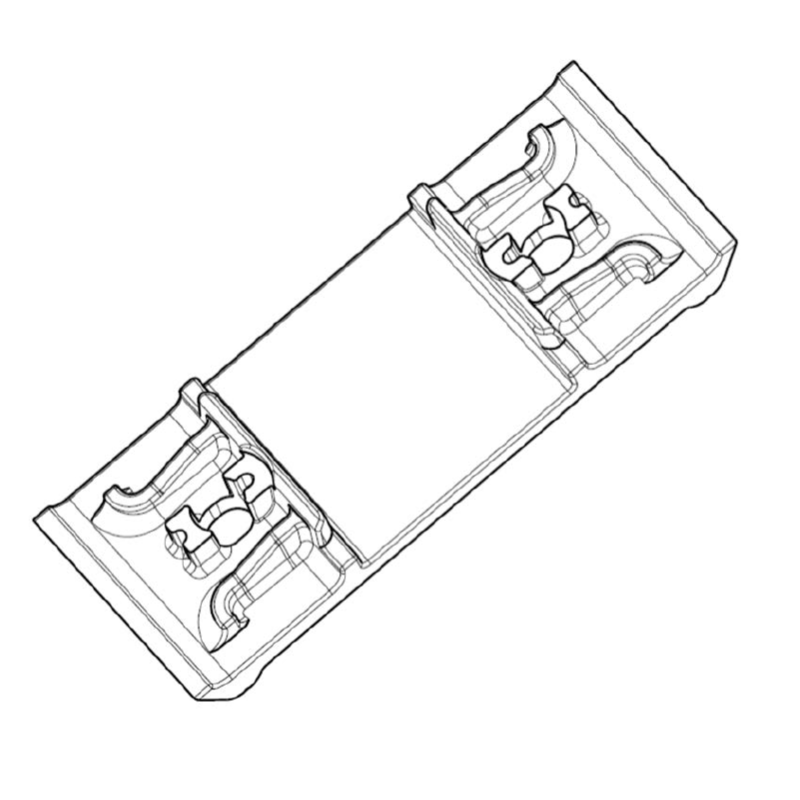

Рисунок 3.10. Подкладка полимерная ЖБР (МКС-001 ЖБР).png Подкладка полимерная ЖБР МКС-001 ЖБР рис. 3.10 Полимерная подкладка для ЖБР-65ПШ
Рисунок 3.11. Подкладка ЖБРМ (ЦП 369.607).png Подкладка ЖБРМ ЦП 369.607 рис. 3.11 Подкладка ЖБРМ для ЖБР-65ПШМ
Рисунок 3.18. Подкладка полимерная (ЦП 369.811).png Подкладка полимерная ЦП 369.811 рис. 3.18 Полимерная подкладка

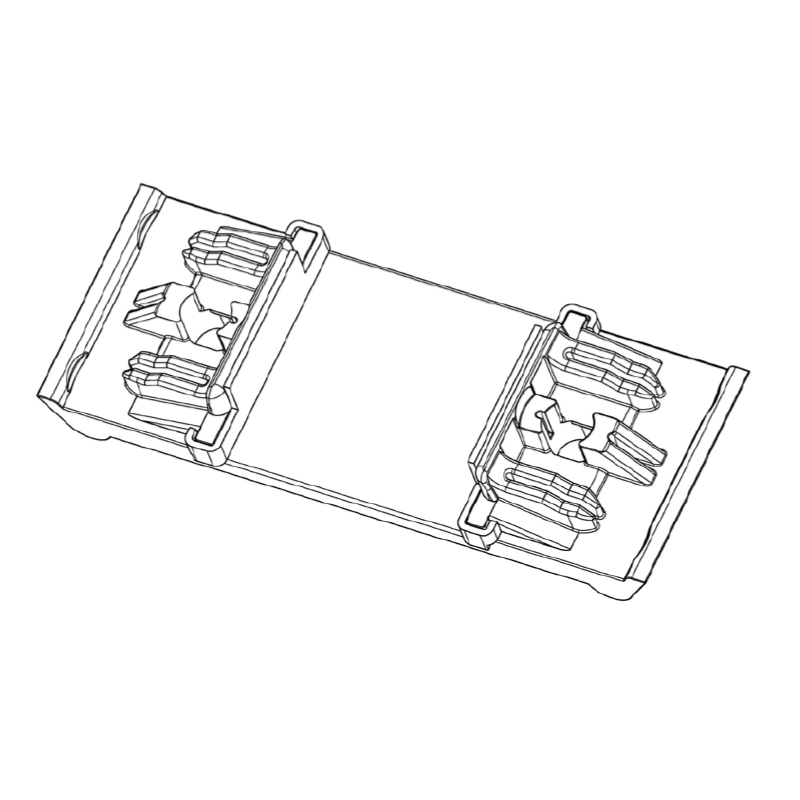

Рисунок 3.17. Подкладка ПШР (ЦП 369.810СБ).png Подкладка ПШР ЦП 369.810СБ рис. 3.17 Подкладка ПШР со скобами регулировочными
Рисунок 3.14. Вставка направляющая (ВП 920.1280).png Вставка направляющая ВП 920.1280 рис. 3.14 Направляющая вставка ЖБР-65ПШМ
Рисунок 3.15. Упор боковой полимерный ЖБР (ЦП 369.206).png Упор боковой полимерный ЖБР ЦП 369.206 рис. 3.15 Боковой полимерный упор ЖБР-65Ш
Рисунок 3.16. Упор боковой полимерный (ПР 001.001).png Упор боковой полимерный ПР 001.001 рис. 3.16 Боковой полимерный упор СМ-1

Простыми словами: силовой каркас узла (болт, шуруп, клемма, скоба) служит долго. Быстрее изнашиваются полимерные и резиновые детали — прокладки, упоры и подкладки. Поэтому в ремонтный запас логично закладывать именно их.

Как выбрать модификацию под задачу

Подбор скрепления ЖБР сводится к трём вопросам:

Вопрос Решение
1. Какое основание и прикрепитель в шпале? Закладные болты в шпале → болтовые ЖБР-65. Дюбели под шуруп → шурупные модификации «Ш».
2. Нужна ли подкладка и регулировка колеи? Прямые и пологие кривые, массовая укладка → бесподкладочные. Кривые с износом, точная регулировка → подкладочные ПШ / ПШМ / ПШР.
3. Есть ли переход 1520↔1530 мм? Да → ЖБР-65ПШР (переход без спец. шпал, скобами регулировочными). Нет → достаточно ЖБР-65 / ЖБР-65Ш.

Типовые сценарии

  • Массовая укладка по прямой, ж/б шпалы с болтами — ЖБР-65 (ЦП 369.000) либо ЖБР-65 с упором полимерным.
  • Шпалы с дюбелями, нужен быстрый монтаж без обслуживания резьбы — ЖБР-65Ш (ЦП 369.100).
  • Кривые с боковым износом, требуется регулировка колеи — ЖБР-65ПШМ (ЦП 369.700).
  • Сопряжение участков колеи 1520 и 1530 мм — ЖБР-65ПШР (ЦП 369.800).
  • Облегчённый узел с минимумом деталей — СМ-1 (СМ 01.000).

Решающее слово — за проектом: тип скрепления для конкретного пути назначает проектная документация исходя из категории пути, плана линии, грузонапряжённости и типа шпал. Данные этой статьи — справочные; окончательный выбор модификации и применяемость на путях необщего пользования определяется проектом и действующими нормами.

Частые вопросы (FAQ)

Чем ЖБР-65 отличается от ЖБР-65Ш?
Способом прикрепления. ЖБР-65 крепится закладным болтом с гайкой, ЖБР-65Ш — путевым шурупом ЦП 54 в дюбель шпалы. Шурупно-дюбельный вариант при соблюдении инструкции не требует периодической смазки резьбы, тогда как болтовой смазывают не реже раза в год.

Сколько клемм в одном узле скрепления ЖБР?
Четыре пружинные клеммы ЦП 369.102 на узел — по две с каждой стороны рельса. Это справедливо для всех модификаций ЖБР.

Для какого рельса предназначено скрепление ЖБР-65?
Для рельса типа Р65 на железобетонных шпалах. Узел применяется в бесстыковом и звеньевом пути без ограничения по радиусам кривых и грузонапряжённости.

Какой крутящий момент затяжки у ЖБР?
Рабочая затяжка: 18–20 кгс·м (180–200 Н·м) для болтового прикрепителя и 22–25 кгс·м (220–250 Н·м) для шурупно-дюбельного. В кривых радиусом менее 650 м допускается временная затяжка 12–15 кгс·м с последующим доведением до нормы перед открытием движения.

В чём разница между ПШ, ПШМ и ПШР?
Это подкладочные модификации с разной системой регулировки колеи: ПШ — на полимерной подкладке без тонкой регулировки; ПШМ — с упругими прокладками разной толщины (регулировка до 2 мм по нити); ПШР — со скобами регулировочными, позволяет переходить с колеи 1520 на 1530 мм без замены шпал.

Чем ЖБР выгоднее скрепления КБ-65?
ЖБР — бесподкладочное скрепление пониженной жёсткости. По сравнению с раздельным КБ-65 у него существенно меньше деталей и масса узла при сохранении упругих свойств, что ускоряет монтаж и снижает металлоёмкость пути.

Можно ли заказать отдельные детали, а не весь комплект?
Да. В каталоге ВСП74 доступны поштучно клеммы, упоры боковые, прокладки, болты закладные, гайки и путевые шурупы — это удобно для ремонтного запаса и докомплектации узлов.

Чем поможет ВСП74

ООО «ВСП74» (Челябинск) производит и поставляет рельсовые скрепления, рельсы, шпалы и стрелочные переводы для путей необщего пользования по России и СНГ, а также выполняет строительство, капитальный ремонт и текущее содержание подъездных путей.

  • Скрепления ЖБР в наличии — комплекты ЖБР-65 и ЖБР-65Ш в сборе, новые и из госрезерва, поэлементная поставка деталей.
  • Сопутствующие материалы ВСП — рельсы Р65, железобетонные и деревянные шпалы, болты, гайки, прокладки, изоляция.
  • Подбор под проект — поможем подобрать модификацию скрепления и тип шпалы под вашу проектную документацию.
  • Содержание и ремонт путей — текущее содержание, капремонт, дефектоскопия путей и стрелочных переводов необщего пользования.
Подобрать скрепление и уточнить наличие: раздел комплектов скреплений на vsp74.ru - онлайн-калькулятор пути на сайте.

Дисклеймер: материал подготовлен специалистами ООО "ВСП74" в информационных целях на основе Инструкции на сборку, укладку и эксплуатацию пути с различными модификациями рельсового скрепления ЖБР на железобетонных шпалах (распоряжение ОАО «РЖД» № 689/р от 05.04.2018). Числовые значения (состав узлов, моменты затяжки, температурные диапазоны), обозначения деталей приведены по тексту указанной Инструкции. Перед применением сверяйте обозначения деталей и числовые значения с действующей редакцией Инструкции 689/р и проектной документацией. Применяемость скреплений на конкретном пути определяется проектом и действующими нормами.
