Комплект скрепления ЖБР-65
Информация, представленная на сайте, не является публичной офертой
Характеристики:
Гост, Ту:
Альбом чертежей верхнего строения пути
Код ТНВЭД:
—
Скрепления:
—
Вес 1 шт, кг:
14,40
Размеры:
—
Нормы погрузки:
—
В наличии
Цена с НДС:
3 296 ₽
/шт
Цена на экспорт -10%
Введите данные для расчета:
Кол-во, шт
Кол-во, кг
=
Стоимость
Цены на варианты комплектации "Комплект скрепления ЖБР-65"
| Итого шпала Ш3 (ЖБР) | Вес, кг | 260 | Цена с НДС, руб. | 6 276 | ||
| Итого комплект без шпалы | Вес, кг | 14.4 | Цена с НДС, руб. | 3 296 | ||
| Итого шпала Ш3 (ЖБР) и комплект | Вес, кг | 274.4 | Цена с НДС, руб. | 9 572 | ||
Состав комплекта
| Наименование | Кол-во на 1 шпалу | Вес за шт. (кг) | Вес всего (кг) | Цена за шт. (руб.) | Цена всего (руб.) |
|---|---|---|---|---|---|
| Шпала железобетонная Ш3 (ЖБР) | 1 | 260 | 260 | 6 276 | 6 276 |
| Болт закладной М22х175 с гайкой М22 | 4 | 0,761 | 3.04 | 134 | 536 |
| Клемма пружинная ЦП 369.102 | 4 | 0,91 | 3.64 | 160 | 640 |
| Скоба упорная стальная ЦП 369.301 | 4 | 1,37 | 5.48 | 320 | 1 280 |
| Скоба прижимная стальная ЦП 369.103 | 4 | 0,23 | 0.92 | 70 | 280 |
| Прокладка ЦП-638, ЦП-204, ЦП-538 подрельсовая (ЖБР-65) | 2 | 0,46 | 0.92 | 130 | 260 |
| Прокладка упругая ЦП 369.004 | 4 | 0,1 | 0.4 | 75 | 300 |
Комплект рельсовых скреплений типа ЖБР-65 изготавливают для железобетонных шпал. Сегодня все чаще начинают внедрять новые типы бесподкладочного пружинного раздельного скрепления пониженной жесткости – ЖБР-ШД. Их масса и число деталей производители уменьшили более чем в 1,5 раза если сравнивать раздельным скреплением КБ-65.
Данного типа скрепление позволяет: сохранять неизменность ширины колеи, противодействует «угону» рельсов, обеспечивает пространственную упругость пути, что влияет на уровень износа рельсов и колесных пар, обеспечивает виброгашение, оказывающее влияние на интенсивность неравномерной осадки шпал, обеспечивает возможность регулировки рельсовых нитей по высоте и в плане.
Скрепление ЖБР - 65 П с полимерной подкладкой:

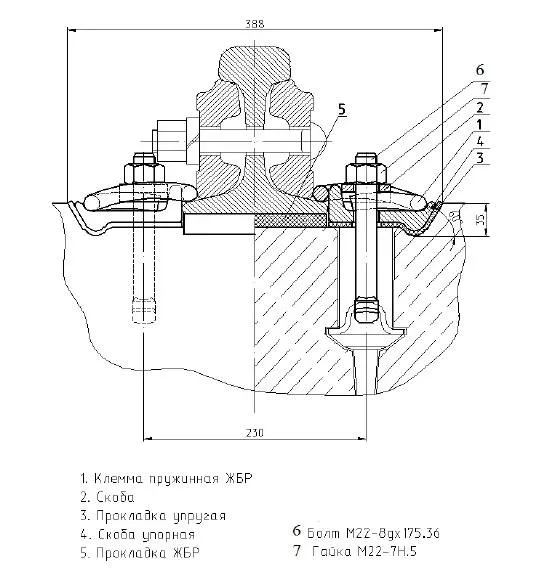

Чертежи
Характеристики:
Гост, Ту:
Альбом чертежей верхнего строения пути
Используется в скреплениях:
—
Тип рельсов:
—
Колея:
—
Вес 1 шт, кг:
14,40
Объем:
—
Размеры:
—
Класс бетона:
—
Морозостойкость:
—
Нормы погрузки:
—
Гарантийный срок:
—
Срок службы:
—
Скрепление ЖБР-65
Скрепление ЖБР-65
РЕЛЬС Р-65
Рельсы, изготовленные по ГОСТ 51685 – 2000, имеющие массу 1 погонного метра 64,88 кг
БОЛТ ЗАКЛАДНОЙ M22x175 С ГАЙКОЙ M22
В узел скрепления входят 2 болта
ПРОКЛАДКА РЕЗИНОВАЯ ЦП-204/ЦП-538/ЦП-638
На 1 узел приходится 2 резиновых прокладки
СКОБА ПРИЖИМНАЯ ЦП 369.103
Узел скрепления включает 2 прижимных скобы

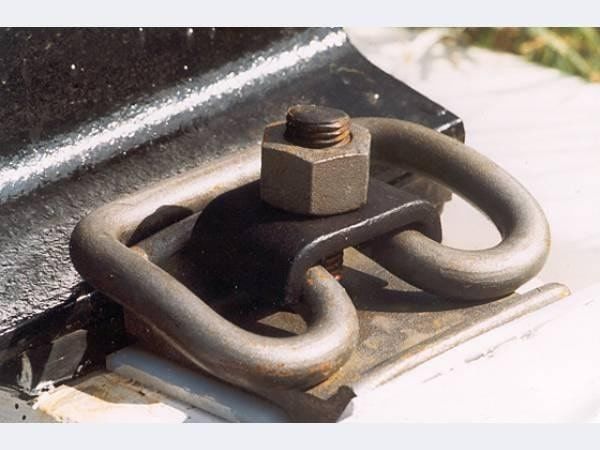

КЛЕММА ПРУЖИННАЯ ЦП 369.102
В одном узле скрепления ЖБР используют 4 пружинных клеммы
ШПАЛА Ш-3
Изготавливается по ОСТ 32.152-2000. Предназначена для бесподкладочного скрепления с рельсами Р-65
СКОБА УПОРНАЯ СТАЛЬНАЯ ЦП 369.301
В узле скрепления используется 2 упорных скобы
ПРОКЛАДКА УПРУГАЯ ЦП 369.004
Ha 1 узeл пpиxoдитcя 2 упругих пpoклaдки
Логистика и доставка
Способы отгрузки:
- Автотранспортом или ж/д транспортом
- Штабелирование до 16 рядов в высоту
- Правильное расположение подошвой вниз
- Нормы погрузки: в вагон: 224 шт., в автотранспорт: 74 шт. (количество может меняться в зависимости от модели вагона / авто и тоннажа)
География поставок:
- По всей территории России
- Экспорт в страны СНГ (Казахстан, Таджикистан, Туркменистан, Монголия и др.)
