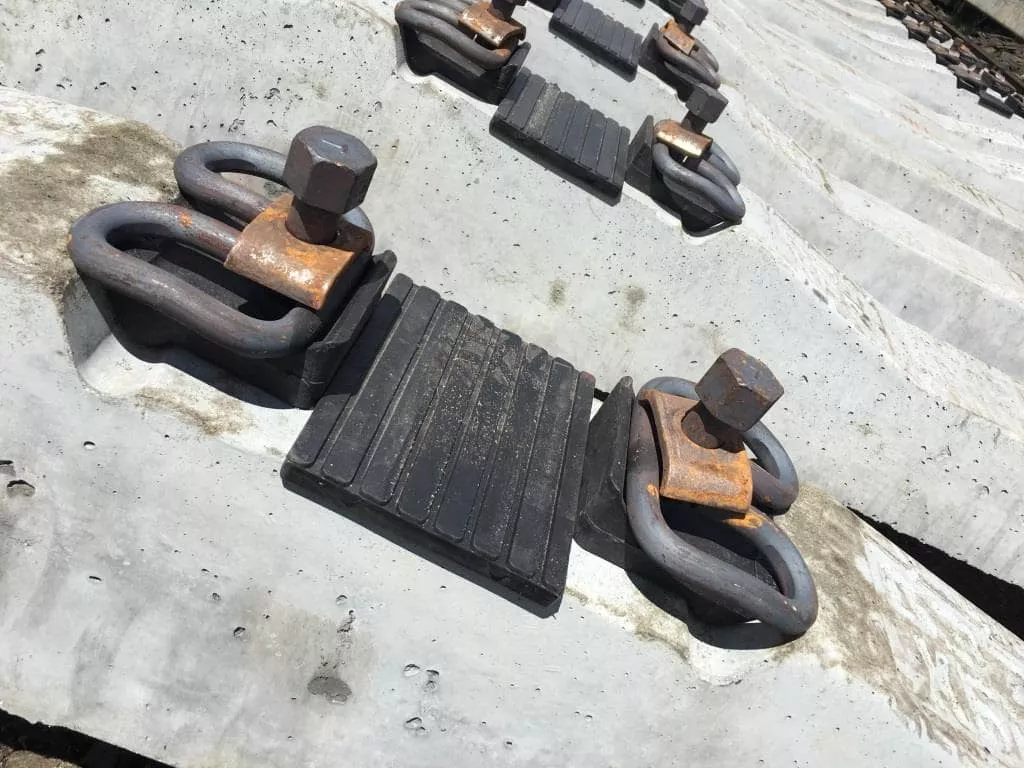

Комплект скрепления ЖБР-65Ш с упором полимерным
Информация, представленная на сайте, не является публичной офертой
Характеристики:
Гост, Ту:
Альбом чертежей верхнего строения пути
Код ТНВЭД:
—
Скрепления:
—
Вес 1 шт, кг:
9,16
Размеры:
—
Нормы погрузки:
—
В наличии
Цена с НДС:
2 416 ₽
/шт
Цена на экспорт -10%
Введите данные для расчета:
Кол-во, шт
Кол-во, кг
=
Стоимость
Цены на варианты комплектации "Комплект скрепления ЖБР-65Ш с упором полимерным"
| Итого шпала Ш3-Д /Ш3-СД (ЖБР) | Вес, кг | 260 | Цена с НДС, руб. | 4 900 | ||
| Итого комплект без шпалы | Вес, кг | 9.28 | Цена с НДС, руб. | 2 416 | ||
| Итого шпала Ш3-Д /Ш3-СД (ЖБР) и комплект | Вес, кг | 269.28 | Цена с НДС, руб. | 7 316 | ||
Состав комплекта
| Наименование | Кол-во на 1 шпалу | Вес за шт. (кг) | Вес всего (кг) | Цена за шт. (руб.) | Цена всего (руб.) |
|---|---|---|---|---|---|
| Шпала железобетонная Ш3-Д /Ш3-СД (ЖБР) | 1 | 260 | 260 | 4 900 | 4 900 |
| Шуруп путевой ЦП 54-24х195 | 4 | 0,69 | 2.76 | 129 | 516 |
| Клемма пружинная ЦП 369.102 | 4 | 0,91 | 3.64 | 160 | 640 |
| Скоба прижимная стальная ЦП 369.103 | 4 | 0,23 | 0.92 | 70 | 280 |
| Упор боковой полимерный ЖБР ЦП 369.006С | 4 | 0,26 | 1.04 | 180 | 720 |
| Прокладка ЦП-638, ЦП-204, ЦП-538 подрельсовая (ЖБР-65) | 2 | 0,46 | 0.92 | 130 | 260 |
Koмплeкт cкpeплeния ЖБP-65Ш c упopoм пoлимepным относится к рельсовым скреплениям беспрокладочного типа, которое крепится к шпале с помощью шурупов и дюбелей. ЖБР 65Ш используется при прокладке путей на железобетонных шпалах. Благодаря данному изделию давление рельсов на земляное полотно уменьшается.
Скрепление ЖБР-65Ш необходимо, чтобы надёжно присоединять рельсы с подрельсовым основаниям, благодаря чему становится возможной электризация рельсов на участках с автоблокировкой и электротягой. Скрепление уменьшает уровень вибраций, передающихся при проезде подвижного состава от рельсов на шпалы и земляное основание.
Чертежи
Характеристики:
Гост, Ту:
Альбом чертежей верхнего строения пути
Используется в скреплениях:
—
Тип рельсов:
—
Колея:
—
Вес 1 шт, кг:
9,16
Объем:
—
Размеры:
—
Класс бетона:
—
Морозостойкость:
—
Нормы погрузки:
—
Гарантийный срок:
—
Срок службы:
—
Скрепление ЖБР-65Ш с полим. упор.
Скрепление ЖБР-65Ш с полим. упор.
РЕЛЬС Р-65
Рельсы, изготовленные по ГОСТ 51685 – 2000, имеющие массу 1 погонного метра 64,88 кг
УПОР БОКОВОЙ ПОЛИМЕРНЫЙ ЖБР ЦП 369.006С
В узел скрепления входят 2 упора боковых полимерных
ПРОКЛАДКА РЕЗИНОВАЯ ЦП-204/ЦП-538/ЦП-638
На 1 узел приходится 2 резиновых прокладки
СКОБА ПРИЖИМНАЯ ЦП 369.103
Узел скрепления включает 2 прижимных скобы
КЛЕММА ЖБР ЦП 369.102
В одном узле скрепления ЖБР используют 4 пружинных клеммы
ШПАЛА Ш-3
Изготавливается по ОСТ 32.152-2000. Предназначена для бесподкладочного скрепления с рельсами Р-65
ШУРУП ПУТЕВОЙ ЦП-54
В узле скрепления используется 2 шурупа
Логистика и доставка
Способы отгрузки:
- Автотранспортом или ж/д транспортом
- Штабелирование до 16 рядов в высоту
- Правильное расположение подошвой вниз
- Нормы погрузки: в вагон: 224 шт., в автотранспорт: 74 шт. (количество может меняться в зависимости от модели вагона / авто и тоннажа)
География поставок:
- По всей территории России
- Экспорт в страны СНГ (Казахстан, Таджикистан, Туркменистан, Монголия и др.)
