Аналоги и взаимозаменяемость стрелочных переводов: как подобрать замену снятому проекту

Проблема взаимозаменяемости заводских стрелочных переводов — одна из главных головных болей снабжения и проектирования. Как подобрать замену снятому с производства или отсутствующему на складе проекту? Разбираем новый принцип взаимозаменяемости, основанный на пяти параметрах, взаимозаменяемость по трём заводам (МСЗ, НСЗ, КМЗ), карту модернизации и разновидности конструкций стрелочных переводов.

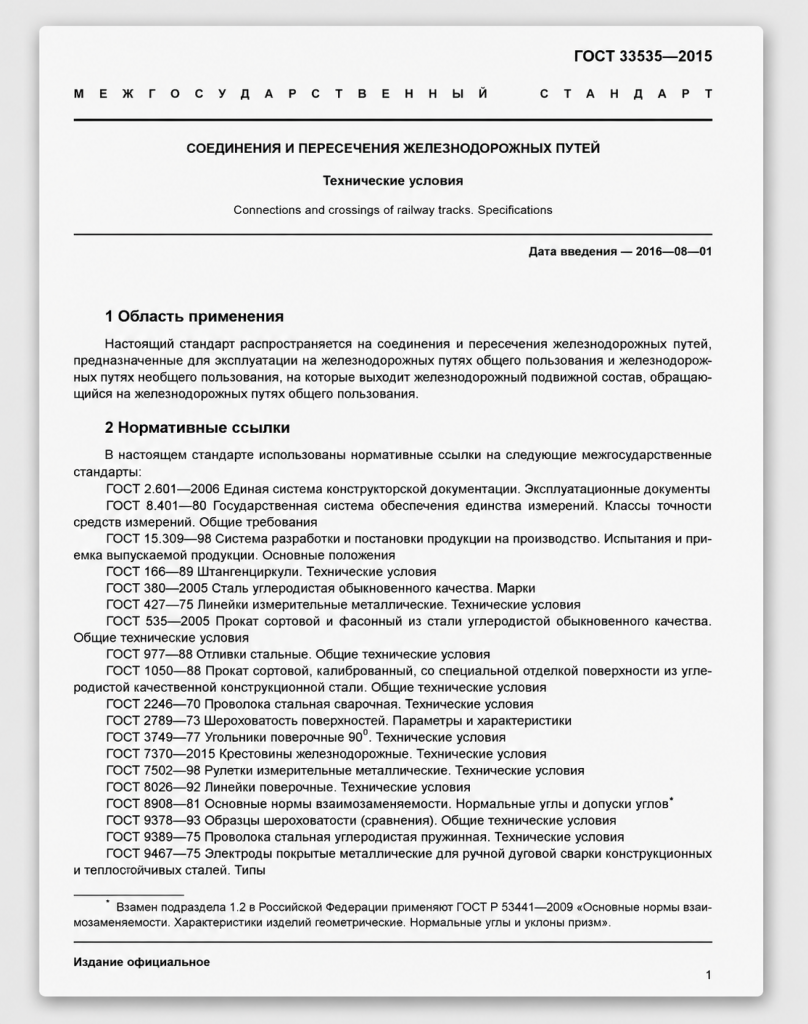

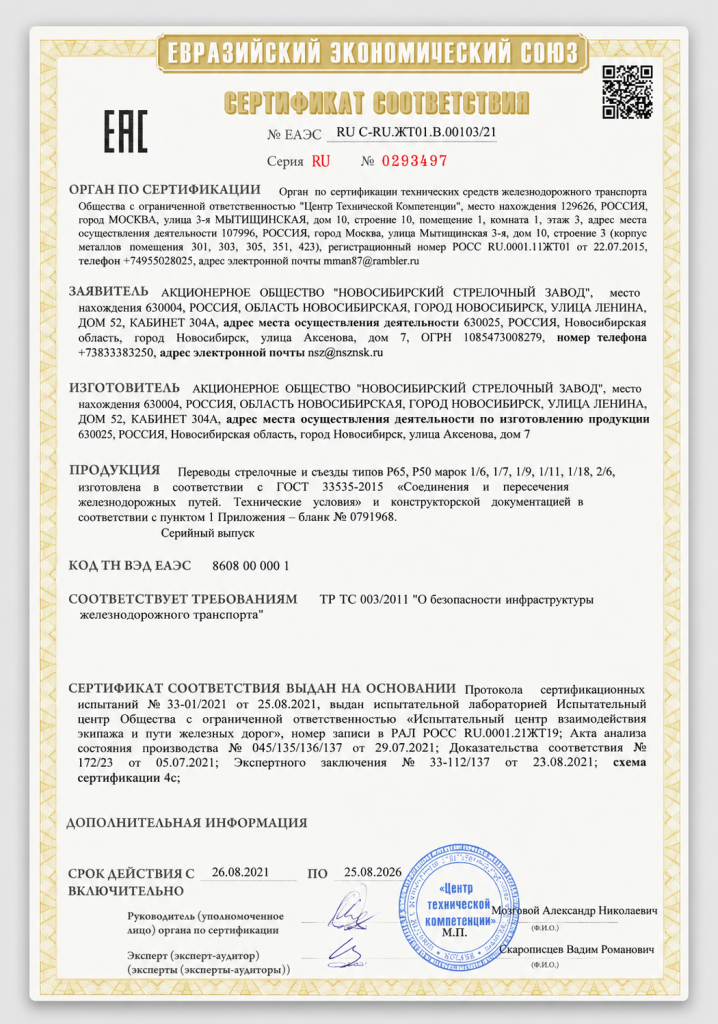

Основа: каталоги и паспорта заводов МСЗ, НСЗ, КМЗ, сертификаты соответствия ЕАЭС  ·  Стандарт: ГОСТ 33535-2015

Если коротко: два стрелочных перевода взаимозаменяемы, только когда одновременно совпадают все пять параметров: тип рельса, марка крестовины, тип бруса, полная длина и радиус переводной кривой. Совпадение по отдельным деталям (рамный рельс, гарнитура) означает лишь совместимость запчастей — но не взаимозаменяемость перевода целиком.

Новый принцип взаимозаменяемости: критерий пяти параметров

Новый принцип взаимозаменяемости стрелочных переводов строится на пяти ключевых параметрах. Это база для подбора аналога, которая исключает ошибки. Стрелочный перевод — сложное геометрическое изделие. Чтобы состав прошёл по нему с той же скоростью и безопасностью, замена должна повторять оригинал по всей геометрии колеи и по основанию. Это сводится к пяти параметрам.

Простыми словами: номер проекта (2769, 1740, 2215…) — это как артикул у конкретного завода. Разные заводы выпускают геометрически одинаковые переводы под своими номерами, а один завод со временем меняет номер того же изделия. Поэтому «нужен именно 2215» часто означает «нужен Р65 марки 1/9 на железобетонных брусьях такой-то длины» — и это может быть 2769, У2215 или изделие другого завода с той же геометрией.

Правило: совпадение по всем пяти параметрам одновременно — необходимое и достаточное условие взаимозаменяемости. Результат тот же, что дают прямые заводские указания: в каталоге КМЗ у проектов прямо пишут «Взаимозаменяем с пр. 1740, У1740, 2768…». Если хотя бы один параметр не совпал — переводы не аналоги, даже при одинаковом типе рельса и марке.

Таким образом, проблема взаимозаменяемости решается проверкой этих пяти параметров. Если они совпадают — переводы взаимозаменяемы, независимо от завода-изготовителя.

Почему «совпала деталь» ≠ «подходит перевод»

Проблема взаимозаменяемости коренится в смешении двух понятий: совместимость деталей и полная замена изделия. Например, одинаковый рамный рельс или гарнитура электропривода встречаются у разных переводов — но это не делает переводы взаимозаменяемыми. Такую ошибку часто совершают в снабжении..

• Совпал рамный рельс, остряк, подкладка, гарнитура → можно заказать эту деталь как запчасть для ремонта. Перевод целиком — нет.
• Совпали все пять параметров → перевод взаимозаменяем целиком.

Общие детали полезны для подбора запчастей, но вводят в заблуждение, если принять их за взаимозаменяемость изделия.

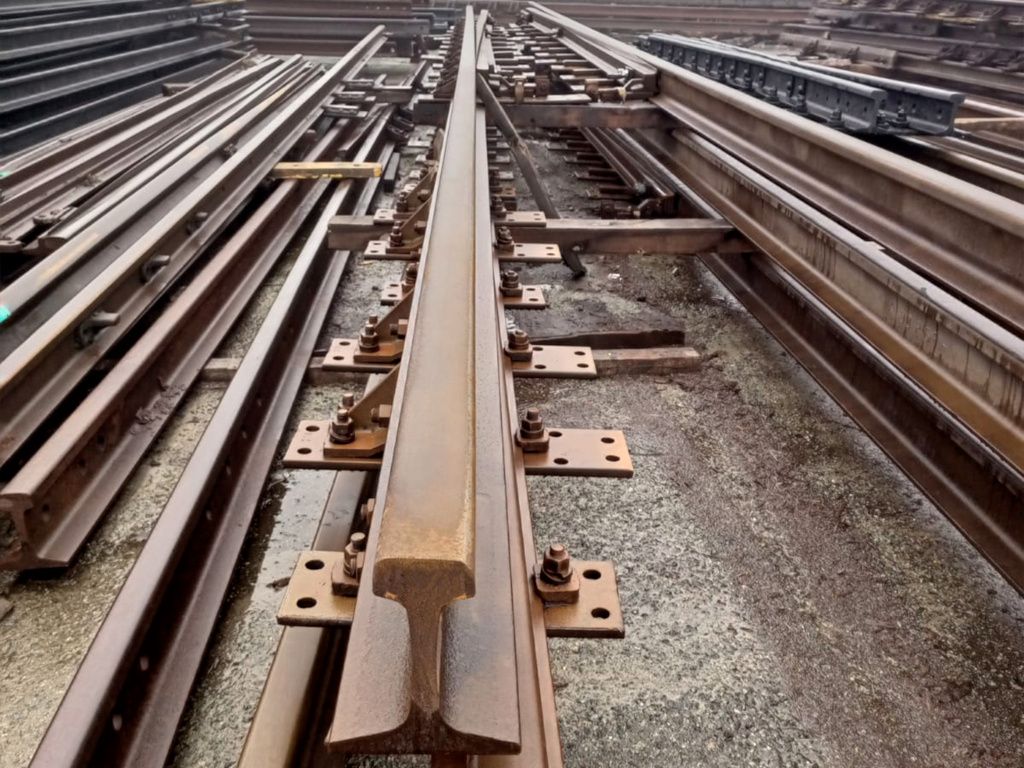

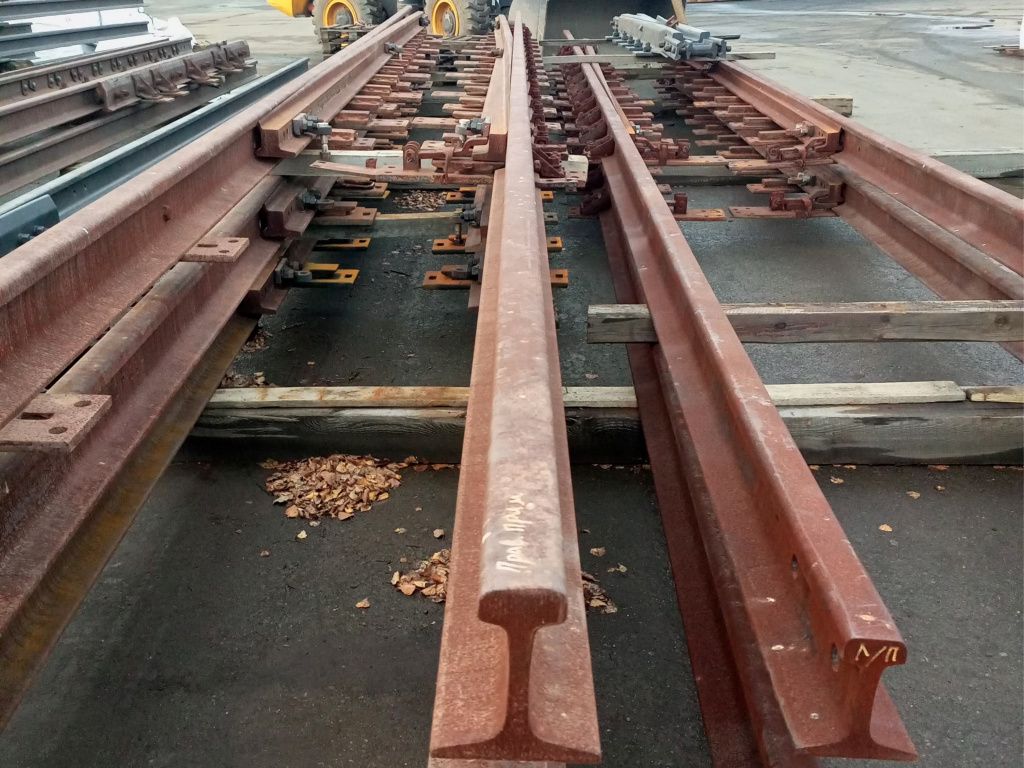

Марки 1/9 и 1/11 — никогда не взаимозаменяемы

Общий рамный рельс или гарнитура между 1/9 и 1/11 — это только совпадение детали, а не взаимозаменяемость перевода. Марку крестовины «округлять» нельзя: 1/9 ставится там, где нужен 1/9; 1/11 — где 1/11. Замена одной марки на другую — это изменение проекта пути, а не подбор аналога.

Принципиальное ограничение: марки 1/9 и 1/11 — разные геометрии: отличаются длина перевода, радиус переводной кривой и сама крестовина (угол). Даже при совпадении типа рельса и типа бруса разная марка означает, что это разные изделия, не заменяющие друг друга.

Унификация и взаимозаменяемость: таблицы по заводам МСЗ, НСЗ, КМЗ

Ниже — унификация и взаимозаменяемость по пяти параметрам. Заводы: МСЗ (Муромский), НСЗ (Новосибирский), КМЗ (Керченский). Внутри каждой группы переводы взаимозаменяемы между собой.

Допуски при группировке: ±0,1 м по длине, ±1 м по радиусу — чтобы округления в каталогах заводов не «разрывали» реальные аналоги.

Р65 · марка 1/9 · железобетонные брусья — полная длина ≈ 31 м, радиус ≈ 200 м

Р65 · марка 1/11 · железобетонные брусья — длина ≈ 33,4 м, радиус ≈ 300 м

Р65 · марка 1/11 · ж/б брусья (удлинённый) — длина ≈ 34,9 м, радиус ≈ 300 м

Р65 · марка 1/9 · деревянные брусья — полная длина ≈ 31 м

Р50 · марка 1/9 · деревянные брусья

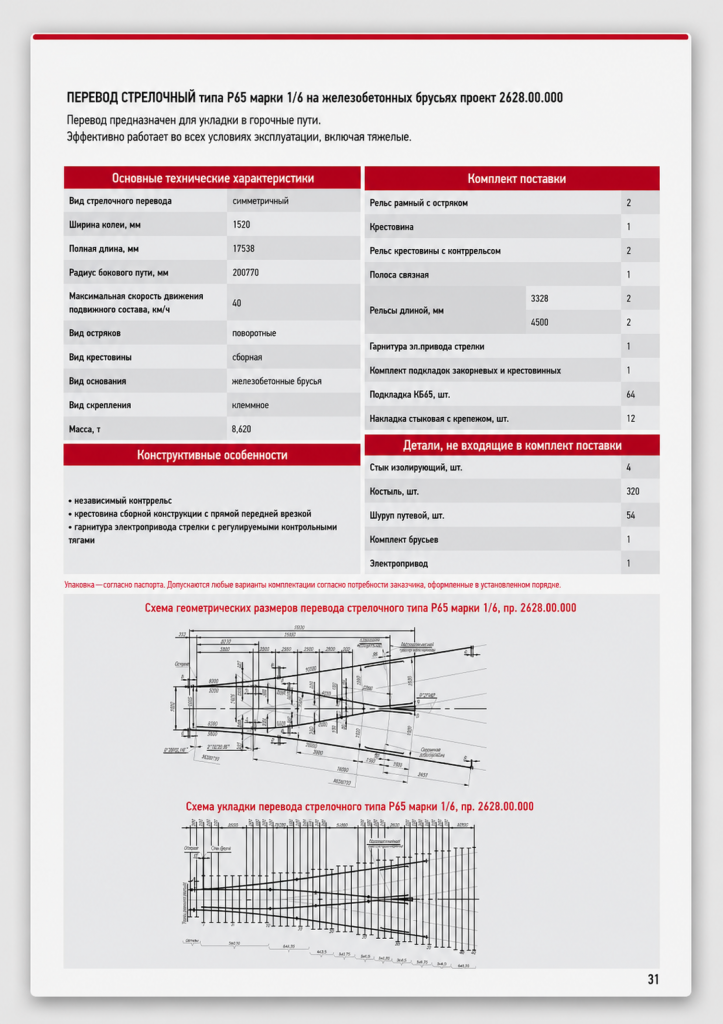

Р65 · марка 1/6 · деревянные брусья — горочные / стрелочные улицы

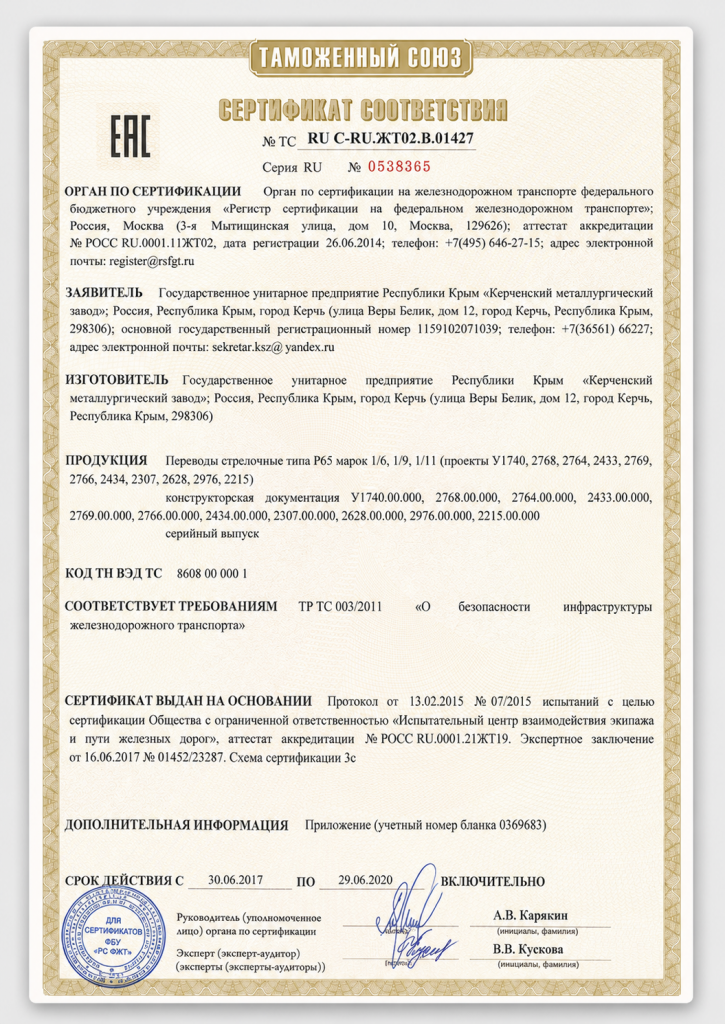

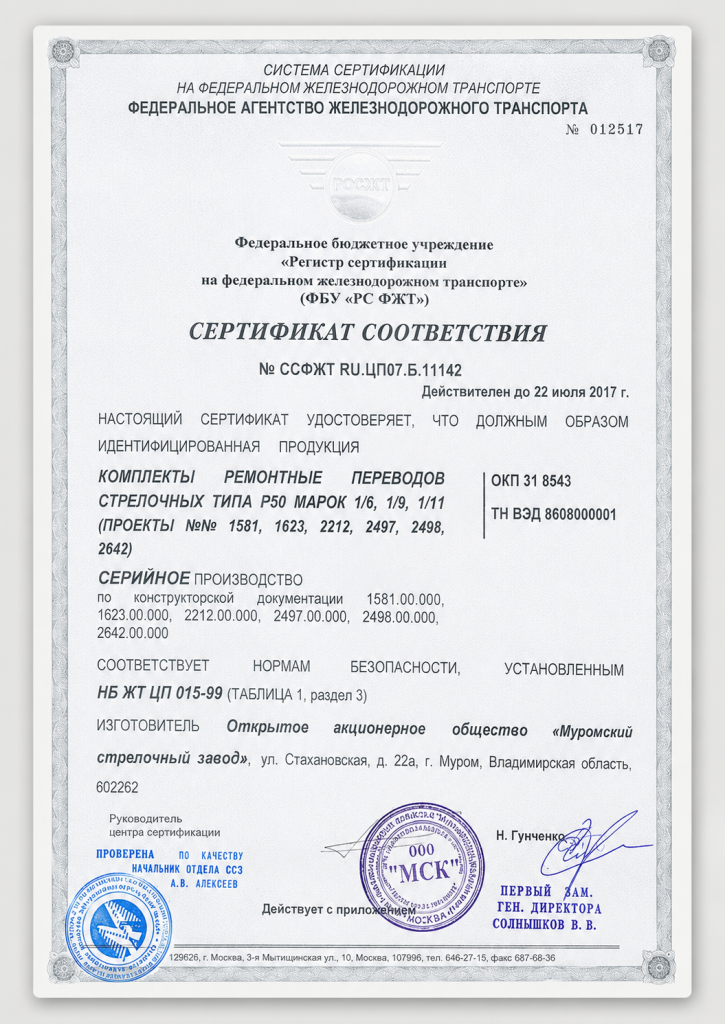

Источник данных: таблицы построены по сводному сравнению продукции трёх заводов (строгий отбор по пяти параметрам). Взаимозаменяемость подтверждается прямыми заводскими указаниями — например, в сертификате соответствия КМЗ в одном документе перечислена вся линейка проектов (2769, 2766, 2768, 1740, 2764, 2433, 2434, 2307, 2628, 2976, 2215).

Унификация путевых конструкций: карта модернизации НСЗ. Старые проекты → новые

Унификация путевых конструкций — ещё одна причина, по которой «старый» номер проекта не находится в продаже. Новосибирский стрелочный завод заменил часть номенклатуры новой серией. Прежние проекты сняты указанием ОАО «РЖД» с 01.01.2003 и заменены современными аналогами.

Источник — каталог НСЗ 2021 (официальная карта модернизации). Если в проектной документации фигурирует снятый номер — берите действующий аналог из этой таблицы и сверяйте геометрию.

Одинаковая геометрия — но разный вес

Важный нюанс для снабжения и расчёта стоимости: аналог по геометрии не означает одинаковый вес. По одному и тому же проекту массы у разных заводов отличаются: массы МСЗ и НСЗ по одинаковым проектам практически совпадают, а КМЗ систематически легче на 1–3 тонны.

Почему КМЗ легче: дело в комплектации, а не в «облегчённом металле»

Причина не в том, что один завод «делает тоньше». Дело в числе вариантов комплектации:

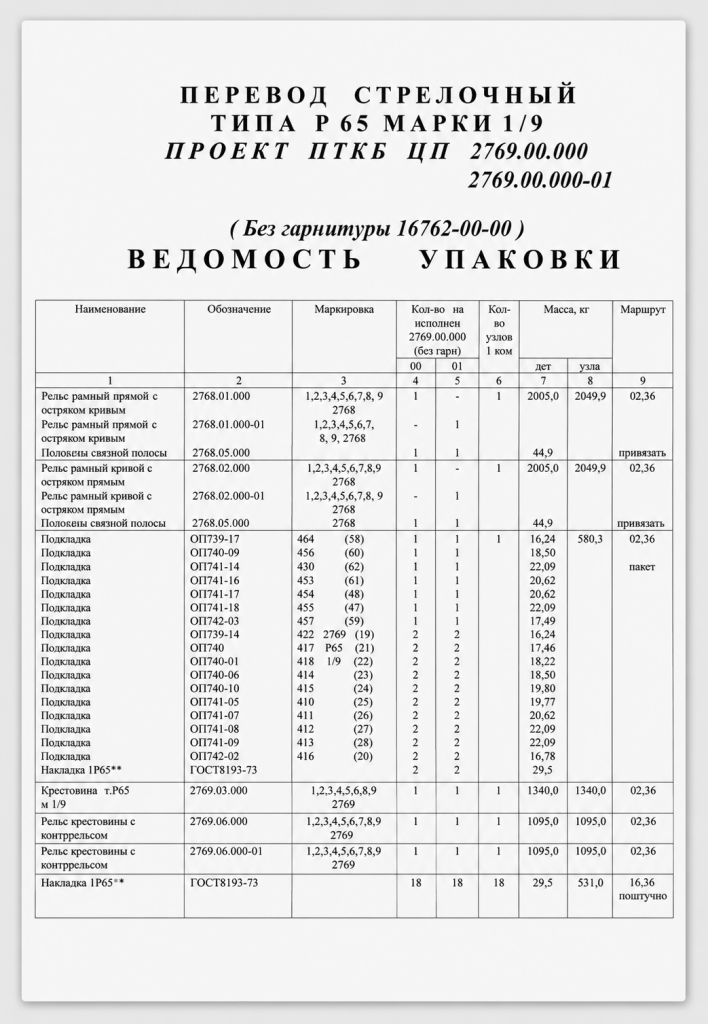

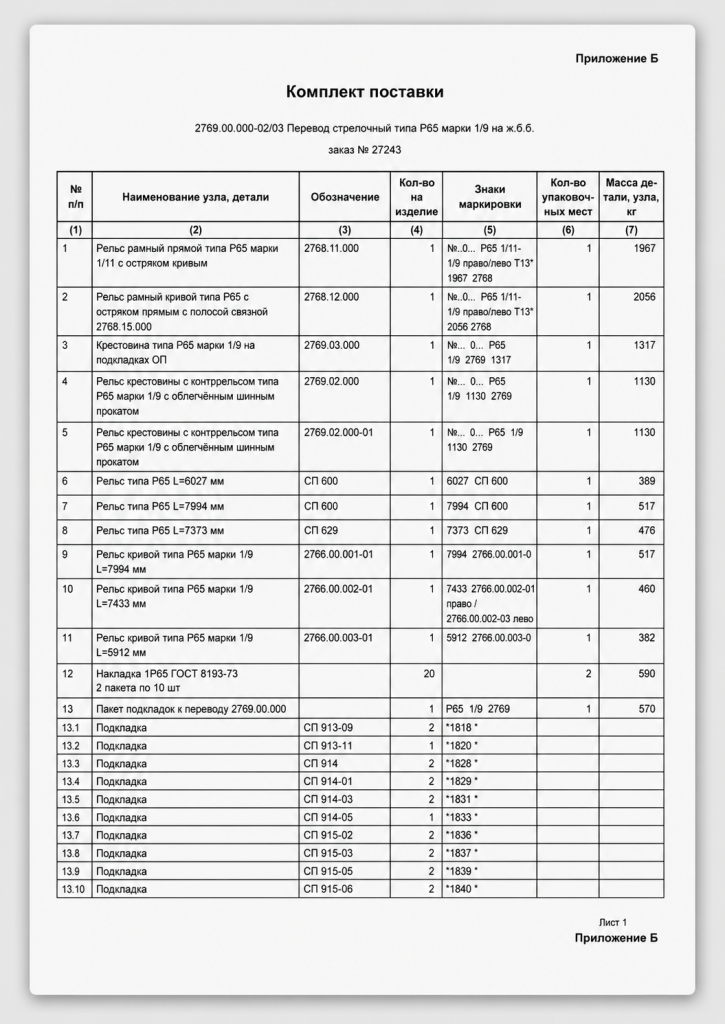

• У МСЗ и НСЗ, как правило, — одна-две стандартные комплектации на проект. Что указано в ведомости упаковки завода, то и приходит.
• У КМЗ — гораздо больше вариантов. В каталоге КМЗ прямо указано: «Допускаются любые варианты комплектации согласно потребности заказчика, оформленные в установленном порядке». Заказчик может взять облегчённое исполнение — отсюда и меньшая итоговая масса.

Наглядный пример — проект 2766 и его аналог 2434 (оба Р65 1/9, деревянные брусья). Это взаимозаменяемые переводы одной геометрии (L = 31 035 мм, R = 200 060 мм), но с разным исполнением скрепления — и масса отличается.

Данные — из каталога КМЗ (карточки проектов 2434 и 2766). Разница ~0,74 т при полностью совпадающей геометрии.

Меняется комплектация и тип скрепления → меняется вес. Именно поэтому у КМЗ, где выбор исполнений шире, итоговая масса по проекту обычно ниже, чем стандартная комплектация МСЗ/НСЗ.

Один проект — несколько комплектаций: на примере КМЗ 2766

В таблице — варианты поставки по одному проекту 2766. Горизонтальные строки показывают разные комплекты, вертикальные — состав деталей в каждом. Заказчик выбирает нужную комплектацию под свой бюджет и задачи. У МСЗ и НСЗ на тот же проект обычно одна-две стандартные версии.

Что это значит на практике: при заказе «по проекту» фактический вес металла (а значит — цена и логистика) зависит не только от завода, но и от выбранной комплектации. Геометрически это один и тот же перевод, но по массе и составу поставки — разные изделия. При расчёте КП уточняйте завод и вариант комплектации; при необходимости облегчить поставку — спрашивайте, какие исполнения доступны.

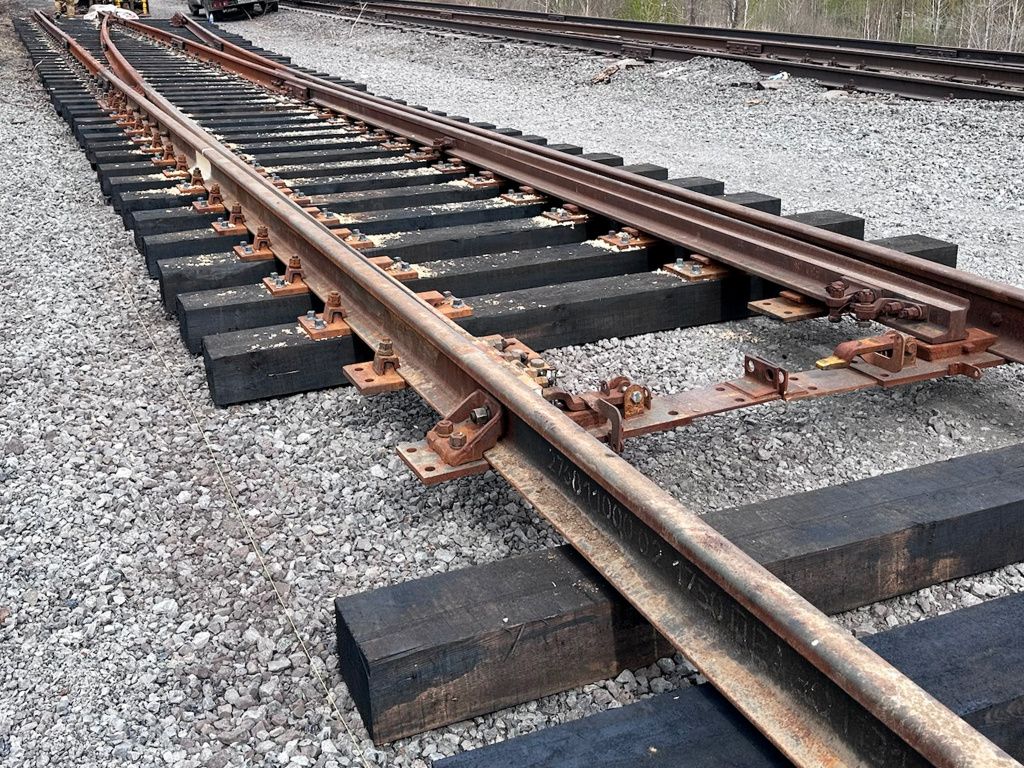

Раскладка бруса и эпюра

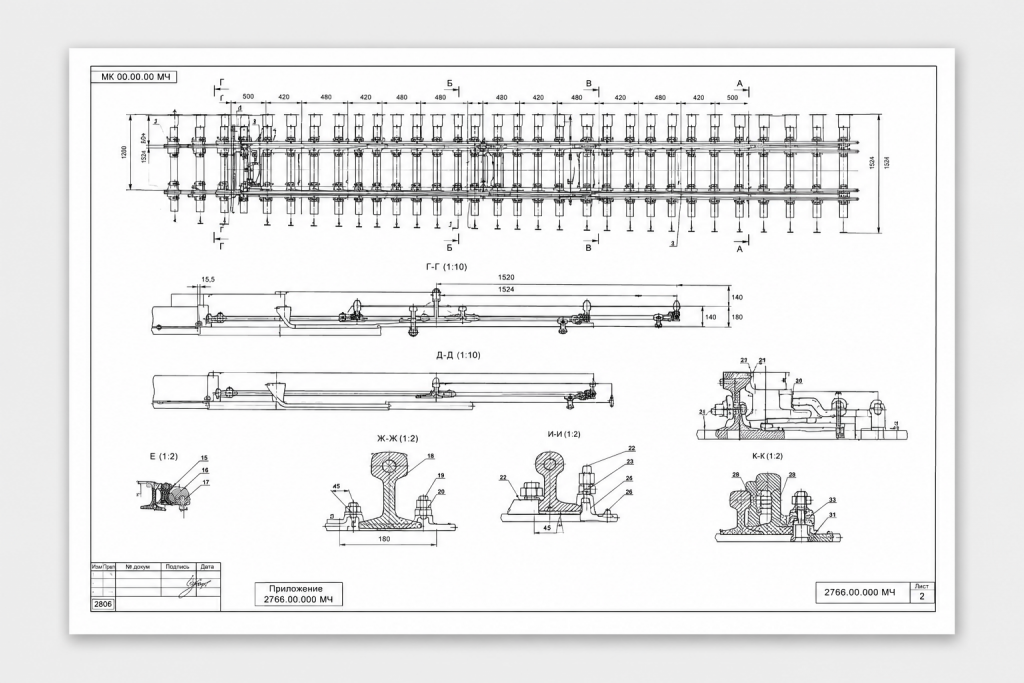

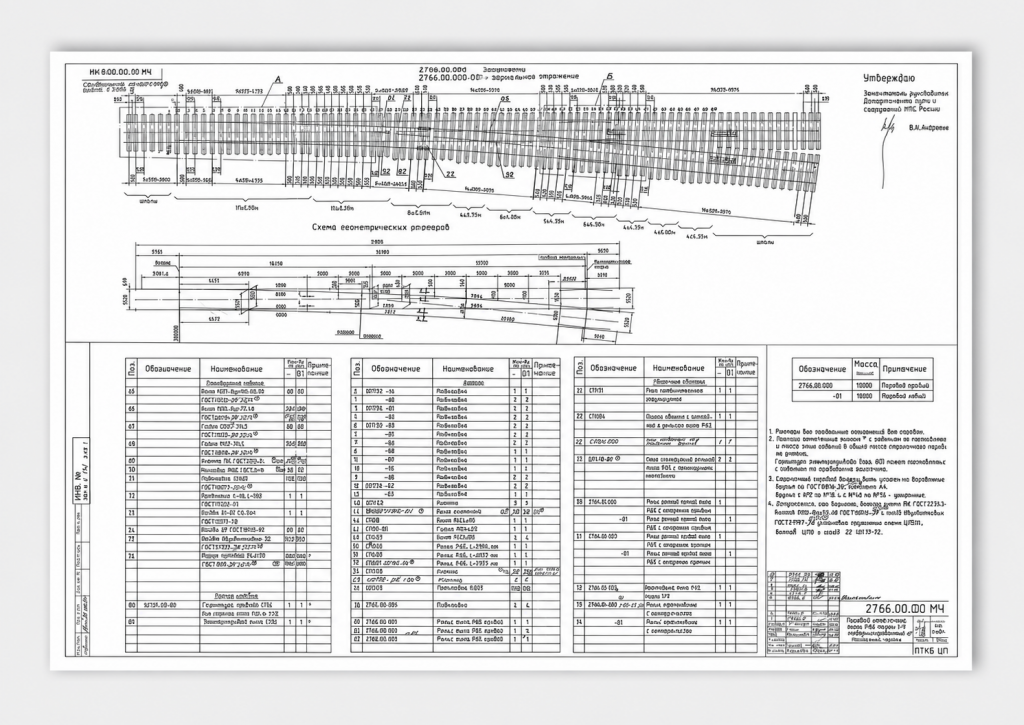

Раскладка брусьев под перевод задаётся проектом (эпюрой) и нормируется — для конкретного проекта она одинакова у всех заводов-изготовителей. Ниже — раскладка и схема укладки на примере пр. 2766.

Как заказать замену: что указать поставщику

Чтобы подбор аналога был точным, а не «по номеру», сообщите поставщику:

• Тип рельса — Р43 / Р50 / Р65 / Р75.
• Марку крестовины — 1/6, 1/9, 1/11 и т.д.
• Тип бруса — деревянный или железобетонный.
• Марку/сторонность — правый / левый, обыкновенный / симметричный.
• Исходный номер проекта (если известен) — поможет найти прямой аналог или модернизированную версию.
• Тип пути — общего или необщего пользования (влияет на допустимую марку и нормы).

Имея эти данные, подбор аналога сводится к проверке пяти параметров — и вы получаете изделие, которое встанет в путь без переделки проекта.

Частые вопросы (FAQ) об аналогах стрелочных переводов

Чем заменить снятый с производства перевод?
Определите пять параметров исходного проекта (тип рельса, марку, тип бруса, длину, радиус) и подберите изделие с тем же набором. Для проектов НСЗ используйте карту модернизации: например, снятый 2215 заменяется действующим 2769.

Взаимозаменяемы ли 2215 и 2769?
Да. Это Р65 марки 1/9 на железобетонных брусьях с совпадающими длиной (≈31 м) и радиусом (≈200 м). 2769 — действующий аналог снятого 2215 по карте модернизации НСЗ.

Можно ли заменить перевод 1/9 на 1/11?
Нет. Это разные геометрии — отличаются длина, радиус переводной кривой и крестовина. Замена одной марки на другую означает изменение проекта пути, а не подбор аналога.

Одинаковы ли переводы разных заводов по весу?
Нет. При совпадающей геометрии массы МСЗ и НСЗ близки, а КМЗ легче на 1–3 тонны по тому же проекту — за счёт более широкого выбора вариантов комплектации. Уточняйте завод-изготовитель и исполнение при расчёте стоимости и логистики.

Как определить тип и марку стрелочного перевода?
По проектной документации (самый надёжный способ) — в спецификации указан номер проекта, тип рельса и марка крестовины. Если документации нет — по маркировке на рамных рельсах и крестовине. Визуально тип рельса определяют по высоте и профилю головки, марку крестовины — по углу пересечения рельсовых нитей (с помощью путевого шаблона или штангенциркуля). При сомнениях лучше обратиться к специалисту — ошибка приведёт к заказу не того изделия.

Чем поможет ВСП74

Дисклеймер: взаимозаменяемость следует проверять по проектной документации и паспортам конкретных изделий. Приведённые сведения носят справочный характер и не заменяют проектную проверку. Массы и размеры указаны по каталогам и паспортам заводов и могут отличаться в зависимости от исполнения и варианта комплектации. Нормативные значения сверяйте с действующими редакциями стандартов (ГОСТ 33535-2015, ГОСТ 7370-2015 и др.). Применимость на путях общего и необщего пользования определяется действующими нормами (СП 119.13330.2024, СП 261.1325800.2016) и проектом.
