Старогодные стрелочные переводы: применение на путях необщего пользования

Старогодные стрелочные переводы — востребованный и экономичный вариант для путей необщего пользования. Разбираем, какие категории встречаются на рынке (б/у, без износа из резерва, восстановленные), что изменилось в нормативной базе после Изменения №7 к СП 37.13330.2012, чем подтверждается техническая годность перевода, на каком основании его укладывать и как подобрать современный аналог снятого с производства проекта.

Основа: СП 37.13330.2012 (с Изменением №7 от 15.01.2024), СП 261.1325800.2016, СП 119.13330.2024, ГОСТ 33535-2015  ·  Обновлено: 10.07.2026  ·  ~11 мин чтения

Если коротко: старогодный стрелочный перевод — это перевод, уже бывший в эксплуатации и снятый с пути, но пригодный к повторной укладке при подтверждённой технической годности. На рынке встречаются три категории: б/у, старогодные без износа (из хранения/резерва) и восстановленные. Ключевой момент по нормативке: до Изменения №7 к СП 37 (введено 15.01.2024) пункт 5.5.8 прямо запрещал применение старогодных материалов. Изменение №7 этот пункт переписало — прямого запрета в действующей редакции СП 37 больше нет, вопрос отнесён к СП 261.1325800.2016 и проектной документации. Проще говоря: применение старогодных переводов на путях необщего пользования не запрещено «в лоб», но допустимость в каждом случае определяется проектом и действующими нормами, а не продавцом.

Простыми словами: стрелочный перевод — это не расходник, а капитальный узел из рельсовой стали и высокомарганцовистого литья. Если перевод отслужил на одном пути, но металл не выработал ресурс и дефектов нет, узел можно продиагностировать, при необходимости восстановить и уложить заново — как с восстановленным промышленным оборудованием, которое проходит ревизию и возвращается в работу. Вопрос всегда один: чем подтверждена годность именно этого перевода.

Категории старогодных переводов на рынке

Термин «старогодный» объединяет несколько состояний, и разница между ними принципиальна — и по цене, и по применимости.

Граница между «б/у» и «восстановленным» — в объёме работ: восстановленный перевод проходит ремонт изношенных элементов и контроль геометрии, тогда как б/у поставляется в текущем состоянии после дефектовки.

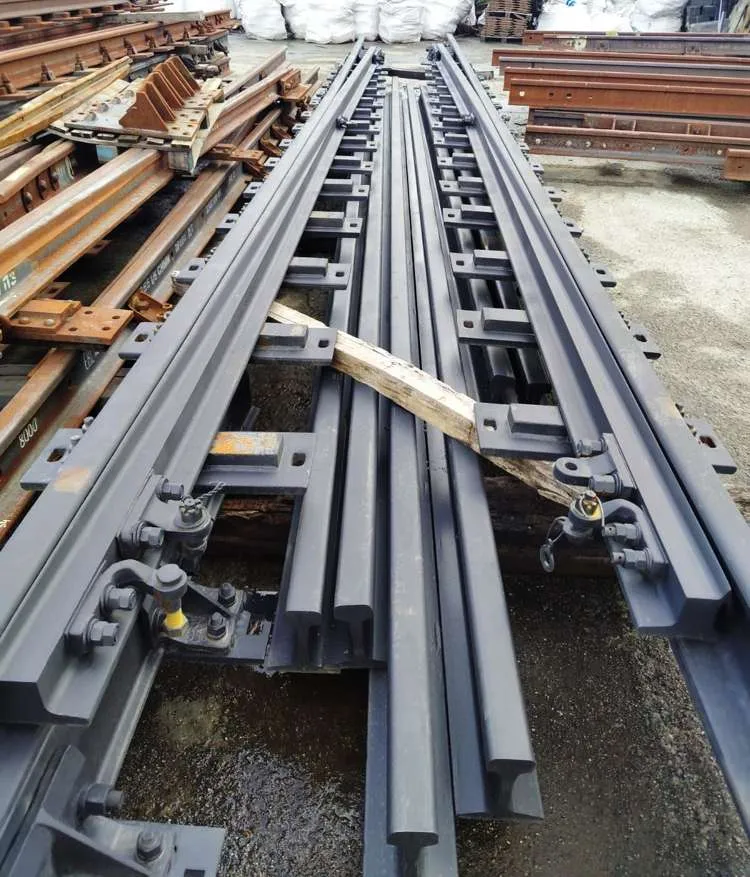

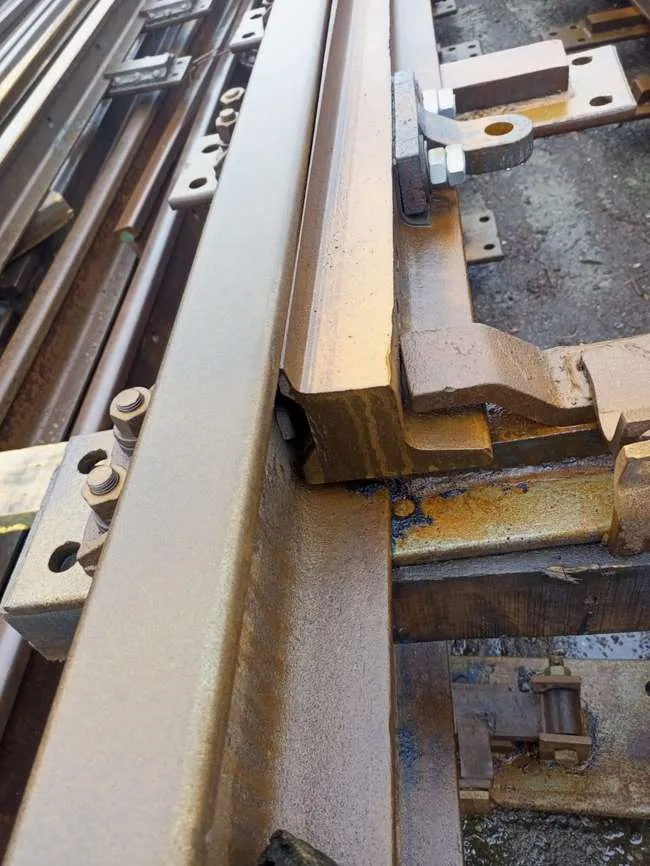

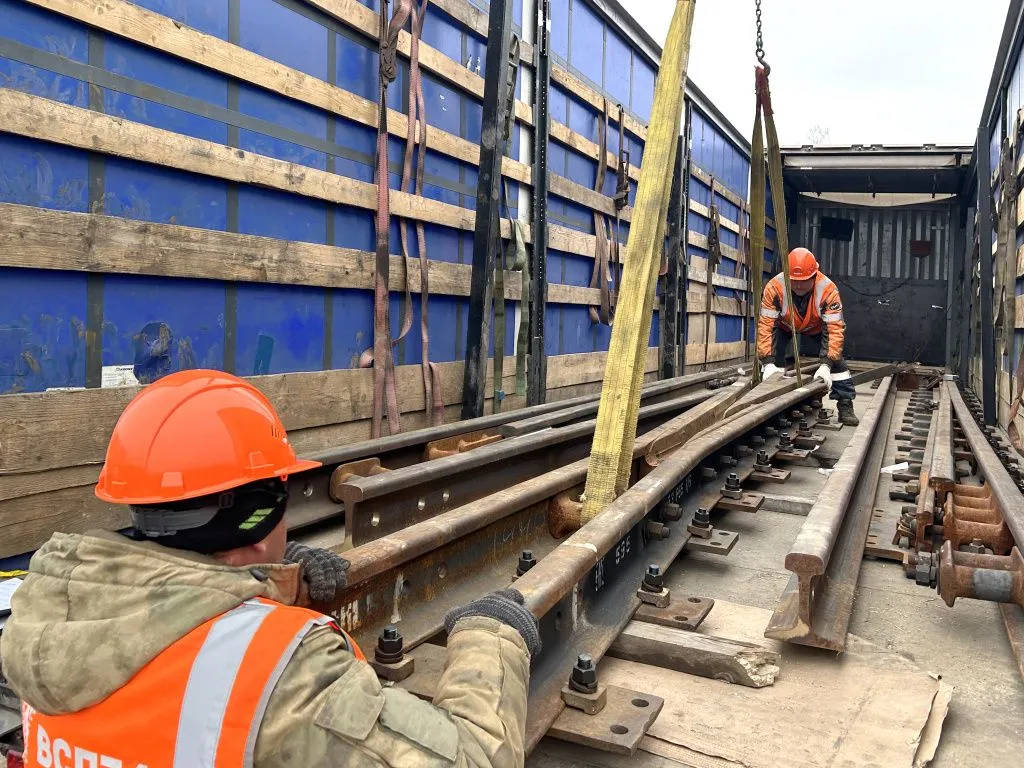

Слева: рамный рельс с остряком Р65 (БУ), проект ЛПТП 665121.102. Справа: перевод Р65 пр. 2769 — резерв/без износа, в антикоре.

Что изменилось: Изменение №7 к СП 37

Это ядро вопроса, поэтому — без вольных трактовок, по реквизитам.

Было (до 15.01.2024). В пункте 5.5.8 СП 37.13330.2012 содержалось прямое ограничение на применение старогодных рельсов и стрелочных переводов.

Стало. Изменением №7 к СП 37.13330.2012 (утв. приказом Минстроя России от 14.12.2023 № 919/пр, дата введения — 15.01.2024) пункт переписан: прямой запрет исключён, а проектирование соответствующих путей отнесено к СП 261.1325800.2016.

Нормативная врезка: Изменение №7 к СП 37.13330.2012 — приказ Минстроя России от 14.12.2023 № 919/пр, введено 15.01.2024. Разработчики: АО «ЦНИИПромзданий», ОО «Российская академия транспорта». Вывод для практики: общего прямого запрета на старогодные стрелочные переводы в действующей редакции СП 37 нет. Допустимость применения определяется СП 261.1325800.2016 (пути необщего пользования) и проектной документацией на конкретном объекте.

Важно понимать, что снятие прямого запрета — это не разрешение «ставить что угодно»: это перенос решения на уровень проекта и профильного свода правил. Ответственность за применимость конкретного перевода на конкретном пути остаётся за проектировщиком.

Скачать нормативные документы: актуальные редакции для проверки первоисточника — СП 37.13330.2012 (с Изменениями) и ГОСТ 33535-2015 (стрелочные переводы) на protect.gost.ru; Изменение №7 к СП 37.13330.2012 (приказ Минстроя от 14.12.2023 № 919/пр) на сайте Минстроя России; СП 261.1325800.2016 доступен на нашем сайте vsp74.ru. Ссылки на официальные редакции сверяйте на protect.gost.ru на момент применения — своды правил периодически актуализируются.

Пути общего и необщего пользования: где что допустимо

Требования к этим двум категориям путей различаются, и смешивать их нельзя.

• Пути общего пользования регулируются СП 119.13330.2024 и нормативными документами ОАО «РЖД». Здесь применение старогодных элементов ограничено внутренними требованиями владельца инфраструктуры.

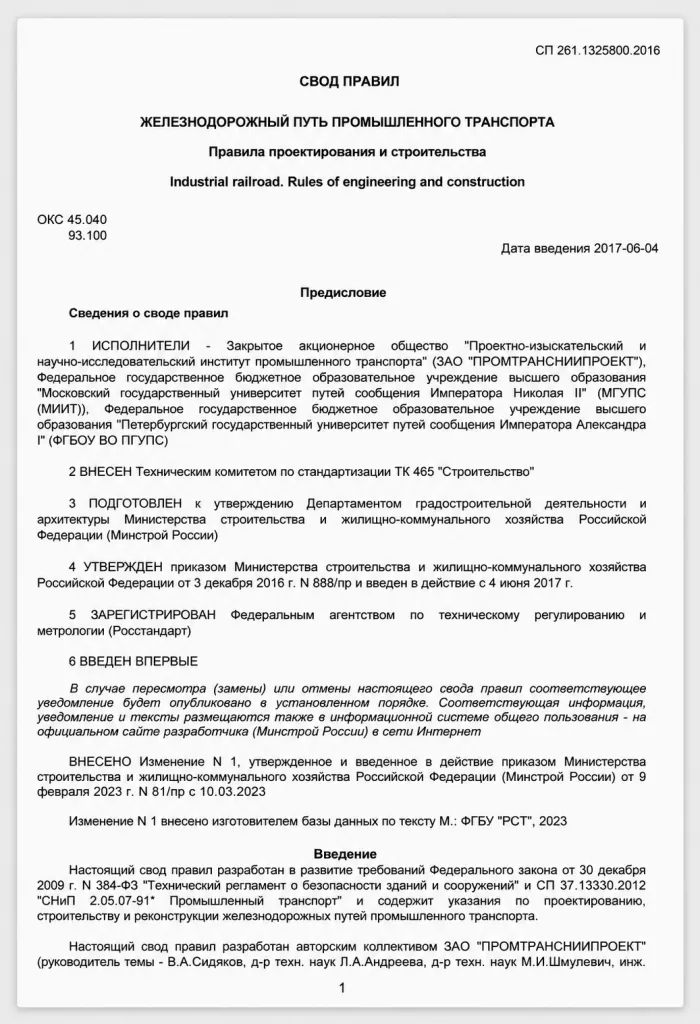

• Пути необщего пользования (подъездные, технологические) регулируются СП 261.1325800.2016. Именно это — основная область применения старогодных и восстановленных переводов.

Оговорка: часть нормативно-технической документации ОАО «РЖД» (инструкции, указания по годности) ограничивает применение б/у элементов на отдельных путях и категориях. Эти документы — внутренние для РЖД и не переносятся автоматически на коммерческий рынок промышленных путей. При работе на путях, примыкающих к инфраструктуре общего пользования, требования владельца инфраструктуры нужно проверять отдельно.

Основание под старогодный перевод: брус новый или тоже старогодный?

Отдельный практический вопрос при покупке б/у перевода — на какие брусья его укладывать. Здесь тип основания решает.

Железобетонные брусья — можно рассматривать старогодные

ЖБ-брус при снятии перевода с пути, как правило, сохраняет геометрию и несущую способность: бетон не гниёт, закладные детали и подрельсовые площадки при отсутствии трещин и сколов остаются рабочими. Старогодный ЖБ-комплект, прошедший отбраковку (без продольных/поперечных трещин, разрушения бетона у закладных, коррозии арматуры), — рациональный выбор для путей необщего пользования: экономия без существенной потери ресурса.

Деревянные брусья — лучше новые

Дерево — расходуемый материал: за срок службы в пути оно накапливает износ, который у старогодного бруса чаще всего исчерпывает остаточный ресурс. Ключевые причины ставить новый деревянный брус:

• Гниение и разрушение древесины — внутренние дефекты не всегда видны при осмотре, а пропиточный антисептик за годы службы вырабатывается;
• Разработанные костыльные/шурупные отверстия — повторная зашивка в старые гнёзда не держит скрепление, узел теряет стабильность;
• Механический износ и растрескивание в зоне подкладок;
• Экономически невыгодно — разница в цене нового и старогодного деревянного бруса невелика, а риск досрочной замены под уложенным переводом высок.

Вывод для снабжения: при покупке б/у перевода на ЖБ-брусьях есть смысл рассмотреть старогодный брус в комплекте (после отбраковки); при покупке перевода на деревянных брусьях экономически и технически оправдан новый брус. Подробнее о брусьях и раскладке по эпюре — в материале «Стрелочные брусья: деревянные и железобетонные» (готовится).

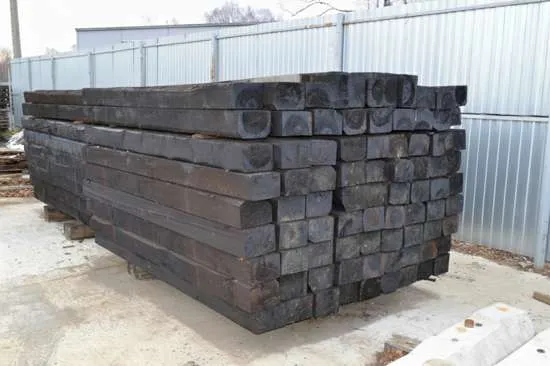

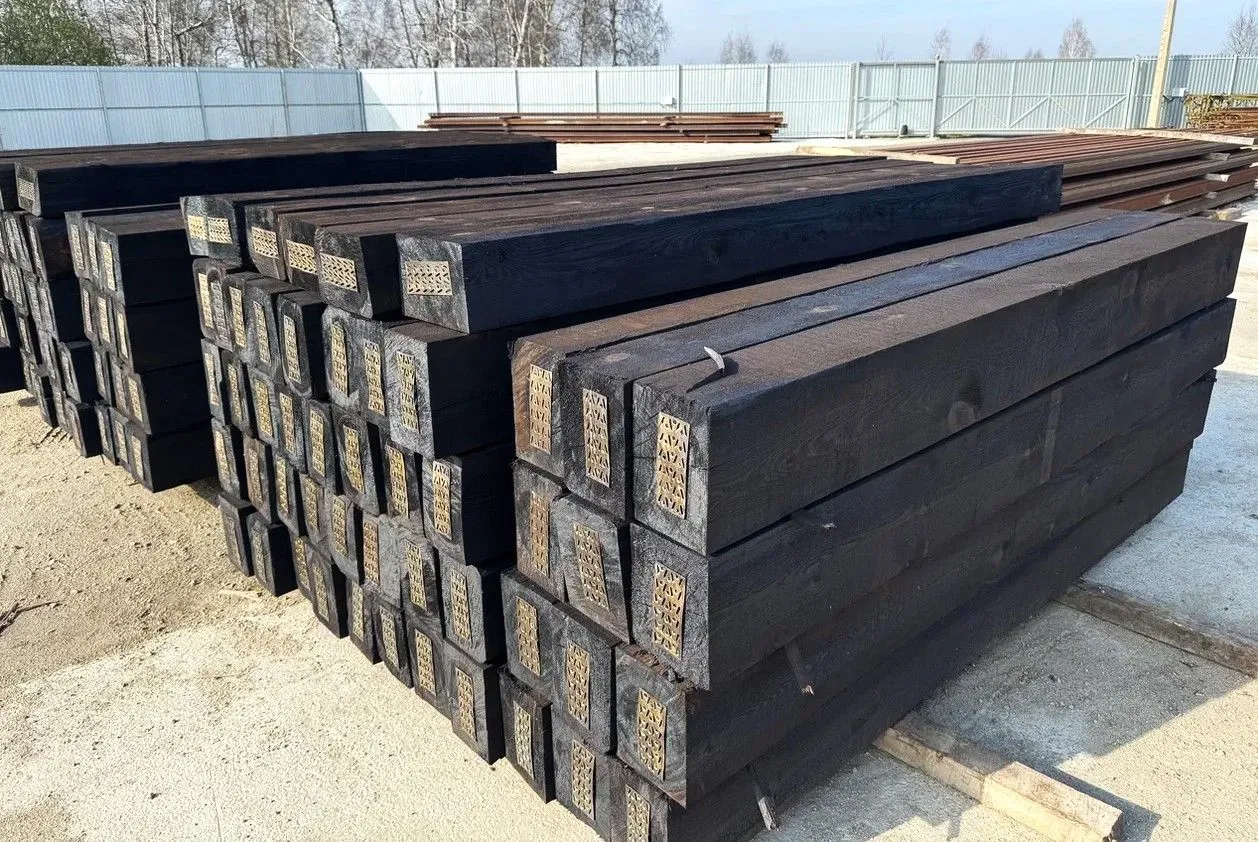

Слева: железобетонное основание Р65 в сборе. Справа: деревянные пропитанные брусья/шпалы, склад ВСП74.

Требования к состоянию: чем подтверждается годность

Старогодный перевод правомерно укладывать только при подтверждённой технической годности. Проверяется:

• Группа годности узлов (остряки, рамные рельсы, крестовина, контррельсы) — по фактическому износу относительно норм.
• Износ элементов — вертикальный и боковой износ рельсовых частей, состояние сердечника и усовиков крестовины, понижение остряка относительно рамного рельса. Пороговые значения — по действующей НТД и ПТЭ. Подробный разбор дефектов и норм износа — в материале «Неисправности и дефекты стрелочных переводов».
• Дефектоскопия — ультразвуковой контроль рельсовых частей и крестовины на отсутствие внутренних дефектов.
• Акт технической годности — документ, фиксирующий состояние перевода и пригодность к повторной укладке.

Без этого пакета «старогодный перевод» — это просто металл неизвестного состояния. Документальное подтверждение годности и есть то, что отличает поставку от металлолома.

Образцы документов на старогодный перевод: для ориентира — какие документы должны сопровождать поставку: акт технической годности стрелочного перевода, акт осмотра / дефектовки узлов, заключение по ультразвуковой дефектоскопии. Форма акта технической годности может отличаться у разных поставщиков и заказчиков; уточняйте типовой образец у менеджера ВСП74.

Чем заменить снятый с производства проект

Частая ситуация: нужен старогодный перевод под конкретный проект, но этот проект давно снят с производства. Многие «старые» номера проектов имеют прямые современные аналоги — это официальная карта модернизации (переводы сняты Указанием ОАО «РЖД» с 01.01.2003 и заменены новой серией).

Таблица соответствия старых и современных проектов

Источник: каталог Новосибирского стрелочного завода (НСЗ), 2021.

Это особенно важно на рынке старогодных переводов: в наличии могут быть как переводы по старым проектам, так и их современные аналоги. Полный разбор — какие проекты взаимозаменяемы между заводами (МСЗ, НСЗ, КМЗ) и по каким пяти параметрам определяется истинный аналог — в материале «Аналоги стрелочных переводов: взаимозаменяемость проектов» (готовится).

Важно: взаимозаменяемость проектов и применимость аналога проверяются по проектной документации и паспортам конкретных изделий. Совпадение только по отдельным деталям (например, рамному рельсу) не означает взаимозаменяемости перевода целиком.

Экономика: зачем берут старогодные

Основной драйвер — стоимость. Старогодные и восстановленные переводы дают экономию до 50% относительно новых при сопоставимом остаточном ресурсе для условий путей необщего пользования.

При этом «дешевле» не означает «хуже для задачи»: на малодеятельных подъездных путях, в тупиках и на складских путях ресурс нового перевода часто избыточен, и восстановленный узел закрывает потребность при кратно меньшем бюджете. Экономический смысл появляется там, где интенсивность движения и требования к скорости умеренные.

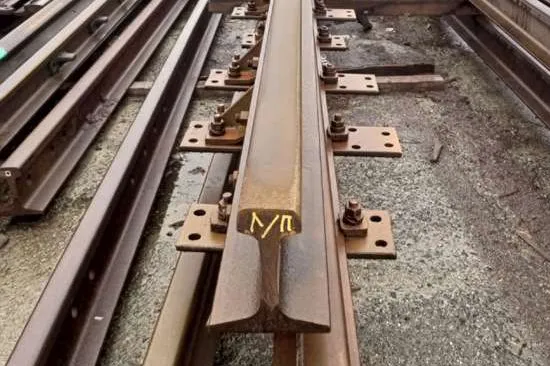

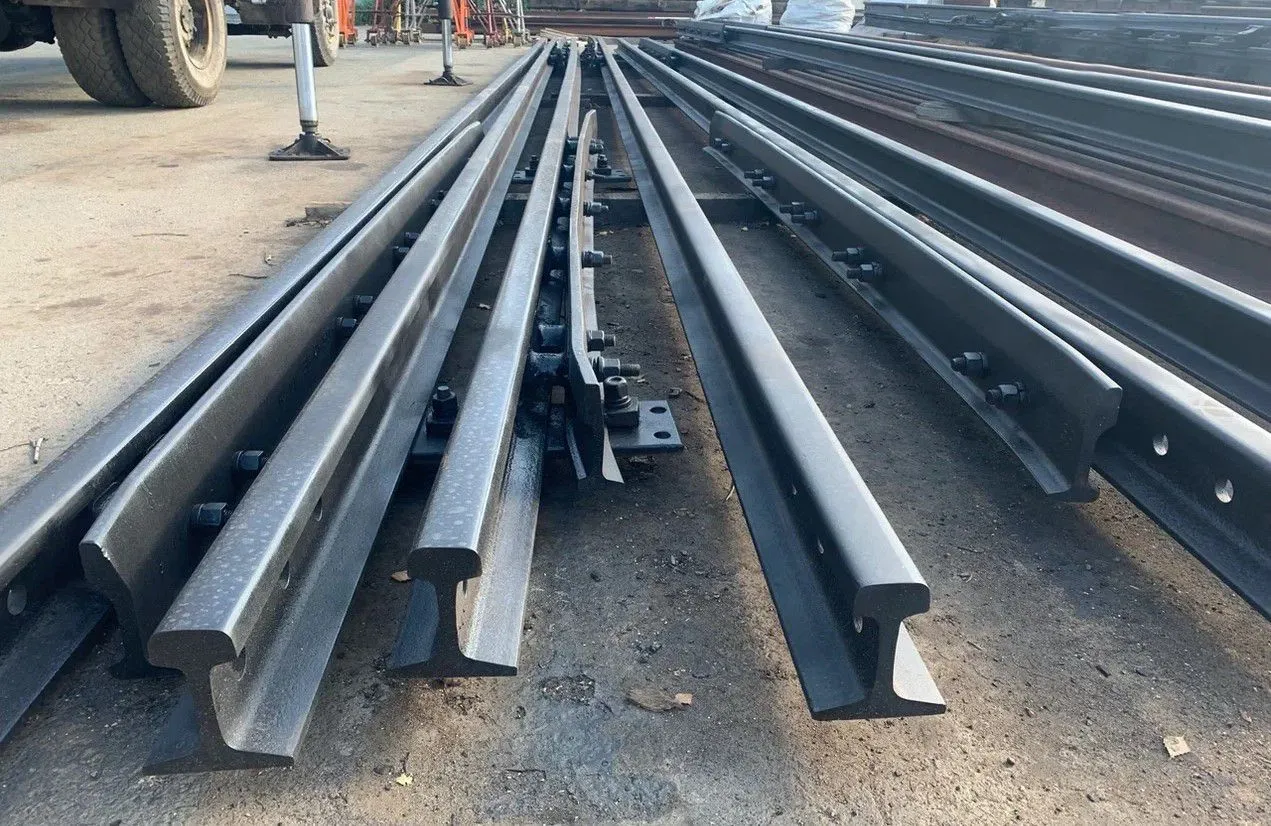

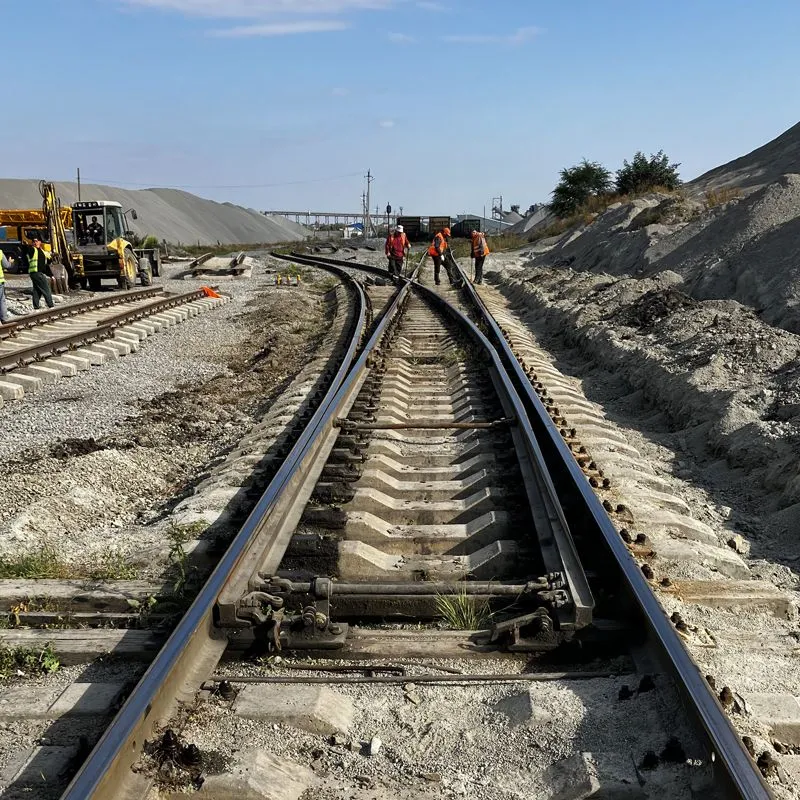

Слева: старогодный перевод в пригодном состоянии — экономичная альтернатива новому. Справа: старогодное ЖБ-основание в сборе — ресурс близкий к новому.

Что запросить у поставщика

Чек-лист перед покупкой старогодного перевода:

1. Тип и проект — тип рельса (Р50/Р65), марка крестовины (1/9, 1/11), тип бруса, номер проекта. Если исходный проект снят с производства — уточнить аналог (см. таблицу выше).
2. Категория состояния — б/у, без износа или восстановленный; с описанием фактического состояния узлов.
3. Акт технической годности и результаты дефектоскопии.
4. Данные по износу узлов относительно норм.
5. Состояние основания — если перевод поставляется с брусьями: тип (ЖБ/дерево) и состояние комплекта; для деревянного основания уточнить, новый брус или старогодный.
6. Комплектность — что входит в поставку (крестовина, остряки, рамные рельсы, скрепления), что заказывается отдельно (брусья, гарнитура, электропривод).

Стрелочные переводы от ВСП74: ООО «ВСП74» поставляет стрелочные переводы для путей необщего пользования — новые, старогодные и восстановленные — а также выполняет подбор аналога под спецификацию, дефектоскопию и ремонт узлов. Поможем определить, какой перевод, в каком состоянии и на каком основании подойдёт под ваш путь и бюджет. Уточнить наличие б/у и восстановленных переводов: zakaz@vsp74.ru.

Частые вопросы

Можно ли применять старогодные стрелочные переводы?
Прямого общего запрета в действующей редакции СП 37 (после Изменения №7 от 15.01.2024) нет. Допустимость на путях необщего пользования определяется СП 261.1325800.2016 и проектной документацией. На путях общего пользования применение ограничено требованиями владельца инфраструктуры. Решение принимается проектом, а не поставщиком.

Изменение №7 к СП 37 — что поменялось для б/у переводов?
Ранее пункт 5.5.8 СП 37 прямо ограничивал применение старогодных материалов. Изменение №7 (приказ Минстроя от 14.12.2023 № 919/пр, введено 15.01.2024) переписало пункт: прямой запрет убран, вопрос отнесён к СП 261. Это не автоматическое разрешение, а перенос решения на уровень профильного свода правил и проекта.

Чем восстановленный перевод отличается от б/у?
Б/у перевод поставляется в текущем состоянии после осмотра и дефектовки. Восстановленный проходит ремонт изношенных узлов (включая наплавку крестовин и остряков), восстановление геометрии и контроль. Восстановленный обычно имеет больший подтверждённый остаточный ресурс.

Можно ли брать старогодные брусья под перевод?
Для железобетонного основания — да, старогодный ЖБ-брус после отбраковки (без трещин и разрушения бетона) рационален. Для деревянного основания лучше новый брус: старогодный дерево-брус обычно имеет выработанный ресурс, разработанные отверстия под скрепления и скрытое гниение, а разница в цене невелика.

Какие документы нужны на старогодный перевод?
Как минимум — акт технической годности, результаты дефектоскопии и данные по фактическому износу узлов относительно норм. Для восстановленных — сведения о выполненном ремонте. Без документального подтверждения годности перевод укладывать нельзя.

Дисклеймер. Материал носит справочный характер и не является нормативным документом или гарантией применимости. Допустимость применения старогодных стрелочных переводов определяется проектной документацией и действующими редакциями нормативных актов (СП 37.13330.2012 с Изменением №7, СП 261.1325800.2016, СП 119.13330.2024, ГОСТ 33535-2015, ПТЭ). Числовые значения износа и годности, а также редакции стандартов необходимо сверять с официальными источниками на момент применения. Приведённые формулировки нормативных документов подлежат проверке по официальным изданиям.
