Типы рельсов: полная классификация по ГОСТ Р 51685-2022
Железнодорожный рельс — не единый продукт, а десятки исполнений, которые различаются профилем, маркой стали, способом термообработки и классом твёрдости. Ошибка в одном из этих параметров при заказе означает либо переплату за характеристики, которые не нужны, либо укладку рельса, не рассчитанного на реальные нагрузки. Разбираем рельсы по ГОСТ Р 51685-2022 — классификацию, типы Р65 и Р50 и категории по действующему стандарту: что изменилось после отмены редакции 2013 года и как это учитывать при заказе на пути необщего пользования.
Действует с 1 августа 2023 года. Область применения — общего и специального назначения; путь бесстыковой и звеньевой, рельсы типов Р50, Р65, Р75.
— ГОСТ Р 51685-2022 «Рельсы железнодорожные. Общие технические условия» (приказ Росстандарта № 1509-ст от 14.12.2022)
Если коротко
ГОСТ Р 51685-2022 на рельсы железнодорожные классифицирует их по восьми признакам. Стандарт действует с 01.08.2023 и отменил редакцию 2013 года. Ключевых признаков восемь: назначение (общего или специального — НН, ИК, СС, ВС), тип (Р50, Р65, Р75), способ выплавки (К или Э), термоупрочнение (ДТ, ОТ, НТ), класс твёрдости, а также классы профиля, прямолинейности и качества поверхности.
Действующая редакция ввела пять классов твёрдости — 400 / 370 / 350 / 320 / 260 — и категории специального назначения, обозначаемые связкой «способ упрочнения + твёрдость + назначение» (например, ДТ370ИК, НТ260). Для промышленных путей необщего пользования массово применяются рельс Р65 по ГОСТ Р 51685-2022 и рельс Р50 по ГОСТ Р 51685-2022; чаще всего этого достаточно, а конкретную категорию и марку стали смотрят по сертификату партии.
Простыми словами
«Тип рельса» и «категория рельса» — разные вещи, и их постоянно путают. Тип (Р65, Р50) — это про геометрию: высоту профиля и погонный вес, то есть какую нагрузку рельс держит механически. Категория (ДТ350, НТ260) — это про металл: как сталь выплавлена, закалена ли головка и какой она твёрдости, то есть насколько медленно рельс изнашивается.
Аналогия из мира металлообработки: тип — это типоразмер заготовки, а категория — марка и режим термообработки стали, из которой она сделана. Чтобы заказать рельс однозначно, нужно назвать и то, и другое: сам по себе «Р65» ещё не говорит, термоупрочнённый он или нет.
Рельсы железнодорожные по ГОСТ Р 51685-2022 — Р65, РП65, Р50 и Р43 — есть в наличии у ВСП74:
Что заказать по теме
Рельсы по ГОСТ Р 51685-2022 — под ваш проект и осевые нагрузки.
Каталог: все рельсы · калькулятор материалов пути. Запрос коммерческого предложения — zakaz@vsp74.ru.
Что изменилось в ГОСТ Р 51685-2022 на рельсы по сравнению с редакцией 2013 года
Перед разбором классификации — главное для тех, кто работает по старым конспектам и типовым ТЗ: стандарт сменился, и часть привычных обозначений устарела. Заказывать и принимать рельс нужно по действующей редакции.
ГОСТ Р 51685-2022 утверждён приказом Росстандарта № 1509-ст от 14.12.2022 и введён в действие с 1 августа 2023 года взамен ГОСТ Р 51685-2013. Разработка новой редакции велась для поддержания доказательной базы технических регламентов Таможенного союза ТР ТС 003/2011 (безопасность инфраструктуры) и ТР ТС 002/2011 (высокоскоростной транспорт).
⚠ Важно: что изменилось по существу
Действующая редакция закрепила пять классов твёрдости — 400 / 370 / 350 / 320 / 260 — по минимальной твёрдости по Бринеллю на поверхности катания головки. Появился высший класс 400, которого в перечне ранних редакций не было. Обозначение категорий строится связкой «способ упрочнения + класс твёрдости + назначение»: ДТ370ИК, ОТ350НН, НТ260 и т. д. Это не совпадает с ещё более старой редакцией 2000 г., где категории обозначались буквами В, Т1, Т2, Н. Если в архивном ТЗ рельс описан как «Р65-Т1» — это язык редакции 2000 г.; в новом заказе категорию нужно указывать в актуальной системе (например, ДТ350).
Восемь признаков классификации рельсов (п. 4.1)
Чтобы описать рельс однозначно, стандарт задаёт набор независимых признаков. Ниже — полный перечень по п. 4.1 ГОСТ Р 51685-2022; в заявке имеет смысл держать эти признаки перед глазами как чек-лист.
| Признак | Значения |
|---|---|
| По назначению | Общего назначения; специального назначения: низкотемпературной надёжности (НН), повышенной износостойкости и контактной выносливости (ИК), для скоростного совмещённого движения (СС), для высокоскоростного движения (ВС) |
| По типам | Р50, Р65, Р75 (п. 4.1.1, таблица 2). Тип Р65К для наружных нитей кривых был в редакциях ГОСТ Р 51685-2000 и 2013 годов, в редакции 2022 года его нет |
| По способу выплавки стали | В конвертере (К); в электропечи (Э) |
| По термическому упрочнению | Дифференцированное упрочнение по сечению (ДТ); объёмная закалка и отпуск (ОТ); нетермоупрочнённые (НТ) |
| По классу твёрдости | 400, 370, 350 (термоупрочнённые); 320, 260 (нетермоупрочнённые) |
| По классу профиля (точности) | Классы точности изготовления профиля |
| По классу прямолинейности | А, В, С |
| По классу качества поверхности | Е, Р |
| По наличию болтовых отверстий | С отверстиями; без отверстий |
Источник: ГОСТ Р 51685-2022, п. 4.1. Классы твёрдости приведены по перечню действующей редакции. Буквенные обозначения категорий НН/ИК/СС/ВС используются в связке с классом твёрдости и способом упрочнения (см. раздел про категории ниже).
Простыми словами
Не все восемь признаков одинаково важны при обычном заказе. На практике снабженец почти всегда оперирует четырьмя: тип, категория (упрочнение + твёрдость), длина и наличие отверстий. Классы профиля, прямолинейности и качества поверхности завод обеспечивает по умолчанию — их указывают отдельно только для ответственных участков или особых условий.
Типы рельсов по ГОСТ Р 51685-2022: Р50, Р65, Р75 и их размеры
Тип рельса по ГОСТ Р 51685-2022 — это первый и самый наглядный признак: геометрия профиля и погонный вес. Цифра в обозначении примерно соответствует массе одного метра рельса в килограммах. Чем тяжелее профиль, тем большую осевую нагрузку и грузонапряжённость он держит.
| Размер сечения | Обозн. | Р50 | Р65 | Р75 |
|---|---|---|---|---|
| Высота рельса | H | 152,00 | 180,00 | 192,00 |
| Высота шейки | h | 83,00 | 105,00 | 104,40 |
| Ширина головки | b | 71,59 | 74,59 | 74,59 |
| Ширина подошвы | B | 132,00 | 150,00 | 150,00 |
| Толщина шейки | e | 16,00 | 18,00 | 20,00 |
| Высота пера подошвы | m | 10,50 | 11,25 | 13,55 |

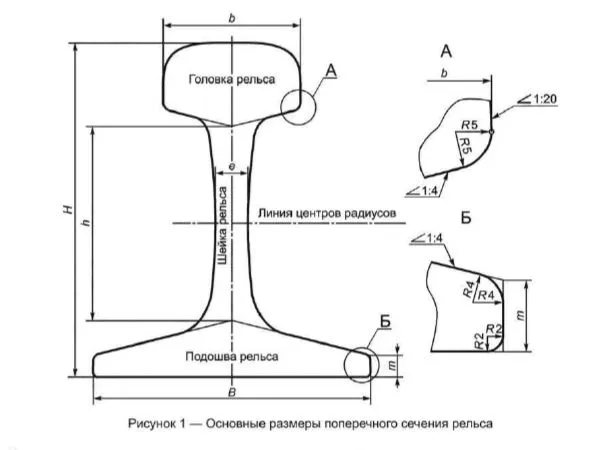

Все значения — в мм. Источник: ГОСТ Р 51685-2022, таблица 2 (контролируемые размеры поперечного сечения). Полная геометрия профиля — по рисунку 1 стандарта.
Рельс Р65 и рельс Р50 по ГОСТ Р 51685-2022: чем различаются типы на практике
Рельс Р65 по ГОСТ Р 51685-2022 — основной магистральный и наиболее распространённый на промышленных путях тип: универсальный баланс несущей способности, доступности и цены. рельс Р50 по ГОСТ Р 51685-2022 — более лёгкий профиль для путей с меньшей нагрузкой и грузонапряжённостью: станционных, подъездных, малодеятельных. Р75 — самый тяжёлый профиль для особо нагруженных участков. Р65К — тип для наружных нитей кривых из прежних редакций ГОСТ Р 51685-2000 и 2013 годов; в редакции 2022 года его нет, и рельс для кривых подбирают категорией (например, ДТ370ИК), а не отдельным профилем.
✓ Вывод для снабжения
Для путей необщего пользования в подавляющем большинстве случаев заказывают Р65 или Р50. Тип выбирается по проекту исходя из осевых нагрузок и грузонапряжённости участка; Р75 — под конкретные проектные условия (тяжёлые нагрузки), а для кривых малого радиуса выбирают категорию ДТ370ИК — не «про запас».
Сравнение профилей Р75, Р65 и Р50 в торец.
Категории, классы твёрдости и марки стали
Категория — это «паспорт металла» рельса. Она собирается из трёх составляющих: способа термоупрочнения, класса твёрдости и назначения. Именно категория определяет износостойкость и то, на каких линиях рельс можно применять.
Способ термоупрочнения и класс твёрдости рельса
По способу упрочнения рельсы делятся на дифференцированно термоупрочнённые (ДТ — закалка головки по сечению), объёмно закалённые с отпуском (ОТ) и нетермоупрочнённые (НТ). Класс твёрдости — это минимальная твёрдость по Бринеллю на поверхности катания головки: чем выше число, тем твёрже и износостойче рабочая поверхность.
⚠ Частая ошибка: «твёрже — всегда лучше»
Высокий класс твёрдости оправдан на нагруженных линиях и в кривых, где рельс быстро изнашивается. Но термоупрочнённый рельс дороже, а на лёгких малодеятельных путях его ресурс всё равно не будет выработан по износу. Для таких участков штатно применяют и нетермоупрочнённые рельсы (НТ260) — это не «экономия на качестве», а соответствие рельса условиям эксплуатации.
Категории и марки стали
Каждая категория выплавляется из определённых марок стали. Ниже — соответствие «марка стали → категория» по действующей редакции.
| Марка стали | ДТ (дифференц.) | ОТ (объёмная) | НТ (нетермоупр.) |
|---|---|---|---|
| 90ХАФ | ДТ370ИК | — | — |
| 90АФ | ДТ370ИК | ОТ370ИК | — |
| 76ХАФ | ДТ350НН | — | — |
| 76АФ | ДТ350НН | ОТ350НН | — |
| 76ХФ | ДТ350ВС · ДТ350СС · ДТ350 | — | НТ300 |
| 76ХСФ | — | — | НТ320ВС · НТ320 |
| 76Ф | ДТ350ВС · ДТ350СС · ДТ350 | ОТ350СС · ОТ350 | НТ260 |
Источник: ГОСТ Р 51685-2022, таблица 8. Прочерк означает, что данная категория из этой марки не изготавливается. Категория НТ300 присутствует в таблице марок как переходная; в перечне классов твёрдости действующей редакции основные значения — 400/370/350/320/260.
Как расшифровывается обозначение категории рельса
Читается слева направо: буквы способа упрочнения + число твёрдости + (при наличии) буквы назначения. Примеры: ДТ370ИК — дифференцированно термоупрочнённый, класс твёрдости 370, повышенной износостойкости и контактной выносливости (для кривых, подъёмов, спусков — участков с ускоренным износом). ОТ350НН — объёмно закалённый, класс 350, низкотемпературной надёжности. НТ260 — нетермоупрочнённый, класс 260, общего назначения.
✓ Инженерная сводка
Наивысшую износостойкость дают категории ДТ370ИК/ОТ370ИК (марки 90АФ, 90ХАФ) — для тяжёлых кривых и нагруженных линий. Для магистральных путей общего назначения — ДТ350/ОТ350. Для лёгких путей необщего пользования штатное решение — НТ260. Для рельсов категорий ДТ370ИК, ОТ370ИК, ДТ350, ОТ350, НТ320 типа Р65 и тяжелее стандарт задаёт гамма-процентную наработку до отказа не менее 150 млн т брутто (при подтверждении соответствия).
Как читается условное обозначение рельса по ГОСТ Р 51685-2022
Стандарт задаёт формат полного условного обозначения — по нему рельс описывается в документах и заявке однозначно. В обозначение по действующей редакции входят: тип рельса, категория, длина, наличие и схема болтовых отверстий и ссылка на стандарт.
⚠ Откуда взять точный формат
Схема обозначения и порядок полей менялись между редакциями стандарта. В редакции 2000 г. категория записывалась буквами (В, Т1, Т2, Н) — этот формат устарел и в новом заказе не применяется. Точный порядок полей и знаков по действующей редакции 2022 г. следует брать непосредственно из раздела условных обозначений ГОСТ Р 51685-2022.
На практике для заказа достаточно назвать состав, а завод оформит полное обозначение по стандарту. В заявке укажите: тип (например, Р65), категорию (например, ДТ350 или НТ260), длину (12,5 или 25 м), наличие болтовых отверстий (с отверстиями или без) и, при необходимости, ГОСТ Р 51685-2022 как основание.
Длины рельсов
Рельсы с болтовыми отверстиями изготавливают длиной 25,00; 24,92; 24,84; 12,52; 12,50; 12,46; 12,42; 12,38 м (допуск ±4 мм). Рельсы без отверстий — длиной до 20 м (допуск ±1 мм на метр), свыше 20 до 25 м (±20 мм), свыше 25 до 100 м (±30 мм). Длины указаны при температуре 15 °C. Источник: ГОСТ Р 51685-2022 (номенклатура длин и предельные отклонения).
Что из этого важно для путей необщего пользования
Стандарт единый, но не все его требования одинаково значимы вне сети общего пользования. Ориентир для промышленных путей — выбрать рельс, соответствующий фактическим нагрузкам, без переплаты за категории, рассчитанные на магистрали и высокоскоростное движение.
Категории специального назначения — СС (скоростное совмещённое) и ВС (высокоскоростное) — ориентированы на пассажирское скоростное движение и на промышленных путях практически не востребованы. Категория НН (низкотемпературная надёжность) может быть уместна для регионов с суровым климатом. Для типовых подъездных и станционных путей выбор обычно сводится к паре «Р65 или Р50» и «термоупрочнённый или НТ260» — в зависимости от осевых нагрузок, грузонапряжённости и наличия кривых.
Частые вопросы (FAQ) о типах рельсов по ГОСТ Р 51685-2022
Чем тип рельса по ГОСТ Р 51685-2022 отличается от категории?
Тип — это геометрия и вес профиля, категория — марка и термообработка стали. Тип (Р65, Р50) определяет несущую способность, категория (ДТ350, НТ260) — износостойкость. Для однозначного заказа нужно указать оба: «Р65» без категории не говорит, термоупрочнённый рельс или нет.
Какие классы твёрдости предусмотрены ГОСТ Р 51685-2022?
Пять: 400, 370, 350, 320 и 260. Классы 400/370/350 — термоупрочнённые, 320/260 — нетермоупрочнённые. Это минимальная твёрдость по Бринеллю на поверхности катания головки. Конкретный класс изделия подтверждается сертификатом на партию.
Что означает НТ260, ДТ350 и другие обозначения категории рельса?
НТ260 — нетермоупрочнённый рельс класса твёрдости 260, ДТ350 — дифференцированно термоупрочнённый рельс класса 350. Буквы обозначают способ термоупрочнения: ДТ — дифференцированное упрочнение головки, ОТ — объёмная закалка с отпуском, НТ — без термоупрочнения. Число — класс твёрдости. НТ260 — нижний класс, его чаще применяют на путях с невысокой грузонапряжённостью, а на нагруженных путях и в кривых берут термоупрочнённые ДТ350 или ДТ370ИК.
Есть ли тип Р65К в ГОСТ Р 51685-2022?
Нет. В действующей редакции ГОСТ Р 51685-2022 три типа рельсов — Р50, Р65 и Р75 (п. 4.1.1, таблица 2). Р65К — тип прежних редакций ГОСТ Р 51685-2000 и 2013 годов для наружных нитей кривых; по редакции 2022 года рельс для кривых подбирают категорией, например ДТ370ИК.
Можно ли на промышленном пути применять нетермоупрочнённые рельсы?
Да, для лёгких и малодеятельных путей это штатное решение. Категория НТ260 применяется там, где ресурс термоупрочнённого рельса по износу всё равно не был бы выработан. Тип и категория выбираются по проекту исходя из осевых нагрузок и грузонапряжённости.
Действует ли ещё ГОСТ Р 51685-2013 на рельсы железнодорожные?
Нет, редакция 2013 года отменена. С 1 августа 2023 года действует ГОСТ Р 51685-2022. При заказе и приёмке нужно ссылаться на действующую редакцию; обозначения категорий в ней отличаются от редакций 2013 и 2000 годов.
Чем отличается рельс Р65 по ГОСТ Р 51685-2022 от рельса Р50?
Р65 тяжелее и прочнее — 64,72 кг/м против 51,67 кг/м у Р50, он выше и шире. Р65 применяют на магистральных и грузонапряжённых путях, Р50 — на станционных и путях необщего пользования.
Что означает маркировка рельса?
По ГОСТ Р 51685-2022 в маркировке указывают тип рельса, категорию (ИК, ВС, СС, НН), класс твёрдости, марку стали, завод-изготовитель и дату проката.
Рельсы Р65 и Р50 от поставщика: чем поможет ВСП74
ВСП74 производит и поставляет рельсы, рельсовые скрепления, шпалы и стрелочные переводы для путей необщего пользования по России и СНГ, а также выполняет строительство, капитальный ремонт и текущее содержание подъездных путей.
- ✓Рельсы Р65 и Р50 в наличии — новые (по ГОСТ Р 51685-2022) и старогодные, с сопроводительными документами.
- ✓Подбор типа и категории под проект — поможем определить тип, категорию и марку стали исходя из осевых нагрузок, грузонапряжённости и наличия кривых.
- ✓Комплектацию всего верхнего строения пути — рельсы, скрепления, шпалы, стрелочные переводы.
- ✓Отгрузку со складов в России и Казахстане.
Что нужно для расчёта
Тип рельса, требуемая категория (или условия участка — нагрузки и грузонапряжённость), длина и наличие отверстий; либо просто проектные данные.
Контакты: zakaz@vsp74.ru
