Неисправности стрелочных переводов по п. 53 ПТЭ: нормы и когда запрещается движение

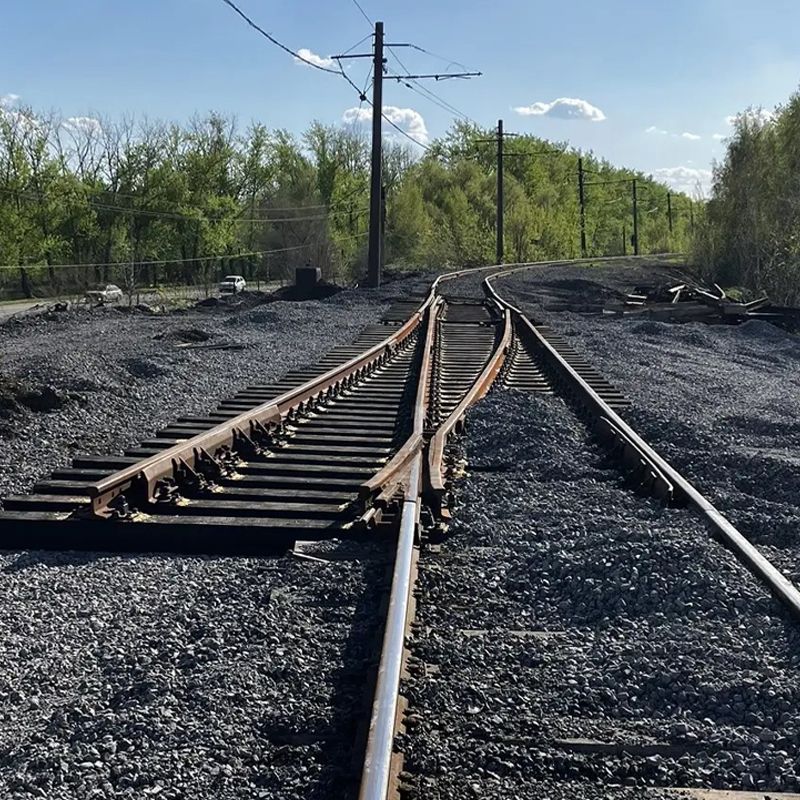

Почему стрелочный перевод — зона повышенного риска
Какие неисправности стрелочного перевода запрещают движение по п. 53 ПТЭ? В статье собраны все критические дефекты и повреждения элементов стрелочных переводов с точными допусками. Разбираем нормы ПТЭ для железнодорожных путей, виды неисправностей и ремонтов, а также объясняем, при какой неисправности запрещается эксплуатировать стрелочный перевод.
Основа: п. 53 Правил технической эксплуатации железных дорог РФ, утв. приказом Минтранса России от 23.06.2022 № 250 · Применение: пути общего и необщего пользования
Если коротко
Неисправности перевода делятся на два блока. Первый — девять неисправностей по п. 53 ПТЭ (утв. приказом Минтранса России от 23.06.2022 № 250): при любой из них эксплуатация перевода запрещается немедленно, без вариантов и без ограничения скорости. Ключевые цифры: отставание остряка от рамного рельса 4 мм и более, понижение остряка 2 мм и более, желоб контррельса — не менее 1472 мм до сердечника и не более 1435 мм до усовика, любой излом остряка, рамного рельса или крестовины, разрыв контррельсового болта. Второй блок — дефекты и износ, которые не закрывают движение сразу, но нормируются и требуют устранения: выкрашивания, седловины, вертикальный и боковой износ, люфты гарнитуры. Их отслеживают осмотрами и дефектоскопией, а устраняют регулировкой, шлифовкой, наплавкой или заменой узла.
Простыми словами
Обычный путь — это две неподвижные рельсовые нити. Перевод — единственное место, где рельсы двигаются (остряки), а колея прерывается (крестовина). Каждая цифра из ПТЭ отвечает на один вопрос: «удержит ли конструкция колесо в колее в самом уязвимом месте?». Зазор 4 мм — это толщина, при которой гребень колеса уже может вклиниться между остряком и рамным рельсом. 1472 мм — расстояние, меньше которого колёсная пара упрётся гребнем в сердечник. Поэтому перечень ПТЭ — не бюрократия, а геометрия схода, записанная в миллиметрах.
По сравнению с перегоном перевод имеет пять конструктивных особенностей, из-за которых он изнашивается и повреждается быстрее:
- разрыв рельсовой колеи в зоне крестовины — колесо проходит вредное пространство без непрерывной опоры;
- подвижные остряки, закреплённые только в корневой части, — конструкция принципиально менее жёсткая, чем сплошная нить;
- вертикальные неровности в местах перекатывания колеса: с рамного рельса на остряк и с усовика на сердечник;
- углы удара в горизонтальной плоскости: гребень бьёт в остряк на стрелке, в усовики и контррельсы — в крестовинной части;
- неравноупругость узлов и, как правило, малый радиус переводной кривой.
Всё это создаёт дополнительное динамическое воздействие на каждый элемент. Отсюда и жёсткость норм: то, что на перегоне было бы рядовым отступлением, на переводе становится предсходовой ситуацией.
Причины возникновения неисправностей
| Группа причин | Что происходит |
|---|---|
| Динамические нагрузки | Боковые силы и ударные нагрузки при проходе состава разбивают металл рабочих поверхностей, расшатывают болтовые соединения, накапливают усталостные трещины. Чем выше скорость и осевая нагрузка — тем быстрее |
| Атмосферные факторы | Температурные перепады создают напряжения в металле; вода в балласте — просадки и выплески; снег и лёд зимой блокируют плотное прилегание остряка к рамному рельсу |
| Недостатки содержания | Несвоевременная смазка башмаков-скользунов, незатянутый крепёж, неподбитые брусья, грязный балласт. Перевод на расстроенном основании работает с ударом — и добивает сам себя |
⚠ Почему содержание — главная из трёх причин
На динамику и погоду повлиять нельзя, на содержание — можно. Большинство «внезапных» неисправностей вырастают из мелочей: ослабший болт серьги превращается в разъединение остряка с тягой, несмазанный башмак — в неплотное прилегание, забитый жёлоб контррельса — в его деформацию. Регулярный осмотр с шаблоном дешевле любого схода.
Девять неисправностей, при которых движение запрещается
Нормативная основа. Перечень установлен пунктом 53 Правил технической эксплуатации железных дорог Российской Федерации, утверждённых приказом Минтранса России от 23.06.2022 № 250. ПТЭ обязательны в том числе для организаций, эксплуатирующих железнодорожные пути необщего пользования. При обнаружении любой неисправности из перечня движение по переводу закрывается до её устранения — ограничение скорости не допускается как альтернатива.
Рассмотрим подробно, какие виды неисправностей стрелочного перевода по п. 53 ПТЭ являются критическими. Этот перечень одинаков для магистральных и промышленных железнодорожных путей:
| № | Неисправность (по п. 53 ПТЭ) | Ключевой допуск |
|---|---|---|
| 1 | Разъединение стрелочных остряков и подвижных сердечников крестовин с тягами | Не допускается |
| 2 | Отставание остряка от рамного рельса, подвижного сердечника крестовины от усовика — измеряется у остряка и сердечника тупой крестовины против первой тяги, у сердечника острой крестовины — в острие сердечника при запертом положении стрелки | 4 мм и более |
| 3 | Выкрашивание остряка или подвижного сердечника — в противошерстном направлении (от остряков к крестовине): глубиной более 3 мм при длине выкрашивания на главных путях 200 мм и более, на приёмо-отправочных 300 мм и более, на прочих станционных 400 мм и более | глубина > 3 мм, длина 200/300/400 мм |
| 4 | Выкрашивание остряка — в пошерстном направлении (от крестовины в сторону дефектного остряка): в сечении 0–20 мм глубиной более 12 мм при длине выкрашивания на главных путях 200 мм и более, на приёмо-отправочных 300 мм и более, на прочих станционных 400 мм и более | глубина > 12 мм в сечении 0–20 мм, длина 200/300/400 мм |
| 5 | Понижение остряка против рамного рельса и подвижного сердечника против усовика — измеряется в сечении, где ширина головки остряка (сердечника) поверху 50 мм и более | 2 мм и более |
| 6 | Расстояние между рабочей гранью сердечника крестовины и рабочей гранью головки контррельса | менее 1472 мм |
| 7 | Расстояние между рабочими гранями головки контррельса и усовика | более 1435 мм |
| 8 | Излом остряка или рамного рельса; излом крестовины (сердечника, усовика или контррельса) | Любой |
| 9 | Разрыв контррельсового болта в одноболтовом или обоих — в двухболтовом вкладыше | Не допускается |
Формулировки приведены по действующей редакции; при применении сверяйтесь с полным текстом п. 53 ПТЭ. Для удобства чтения изломы объединены в одну строку.
✓ Что изменилось в действующей редакции ПТЭ
В прежней редакции выкрашивание нормировалось одной строкой — «при котором создаётся опасность набегания гребня, и во всех случаях длиной 200/300/400 мм». Действующая редакция развела нормы по направлению движения: в противошерстном достаточно глубины более 3 мм, в пошерстном критичной считается глубина более 12 мм в сечении 0–20 мм. Логика прозрачна: в противошерстном направлении колесо накатывается на остриё — и даже мелкое выкрашивание подрезает гребню опору; в пошерстном колесо идёт с крестовины, и опасна уже глубокая выработка у самого острия. Если ваши инструкции по осмотру писались до 2022 года — их пора актуализировать.
Разбор каждой неисправности: что измеряем и чем это опасно

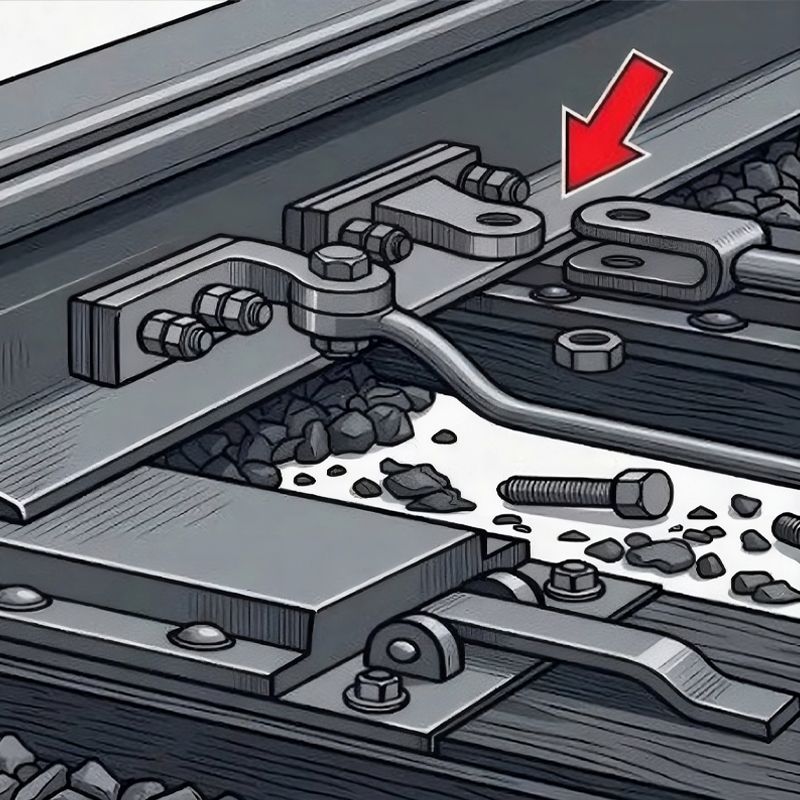

Разъединение остряков с тягами
Тяги — единственное, что связывает подвижный остряк с приводом и вторым остряком. Разъединение происходит из-за излома тяги, серьги или серьговых болтов. Опасность максимальная: остряк остаётся свободным и может переместиться прямо под составом. Именно поэтому болты серёг ставятся с контргайками, а состояние тяг проверяется при каждом осмотре.

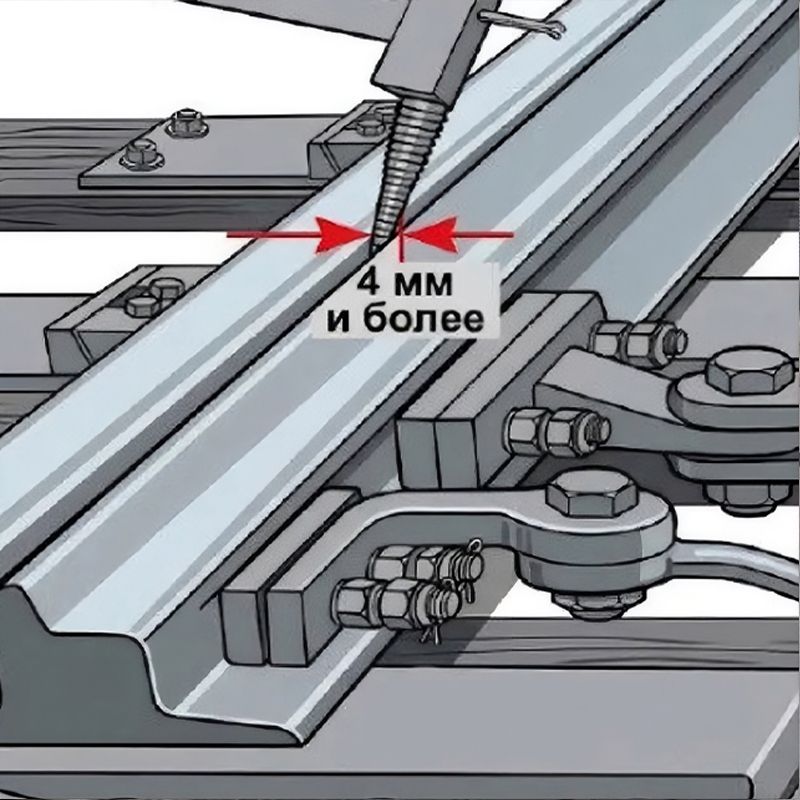

Отставание остряка от рамного рельса: 4 мм и более
Это одна из ключевых неисправностей стрелочного перевода на жд путях. Измеряется против первой тяги при запертой стрелке. Норма связана с толщиной гребня колеса: в зазор 4 мм гребень уже способен вклиниться между остряком и рамным рельсом и раскантовать остряк — это сценарий взреза или противошерстного схода. Типичные причины: накат на рамном рельсе, грязь и лёд между остряком и рамным рельсом, разрегулированная гарнитура, ослабшие упорки.

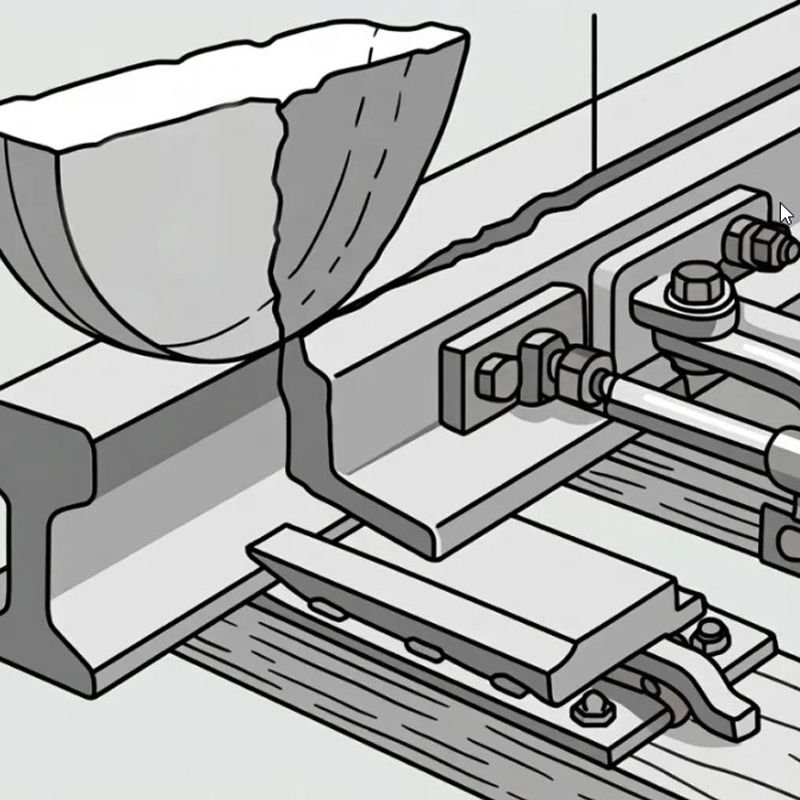

Выкрашивание остряка: 3 мм / 12 мм по направлениям
Выкрашивание — это сколы металла на поверхности катания остроганной части остряка. Мерится глубина и длина повреждённого участка. Пороги дифференцированы по направлению движения (см. таблицу выше) и по категории пути: чем менее ответственный путь, тем длиннее допустимый участок (200 → 300 → 400 мм). Для промышленных станционных путей действует порог 400 мм — но только по длине: глубина 3 мм в противошерстном направлении остаётся критической везде.

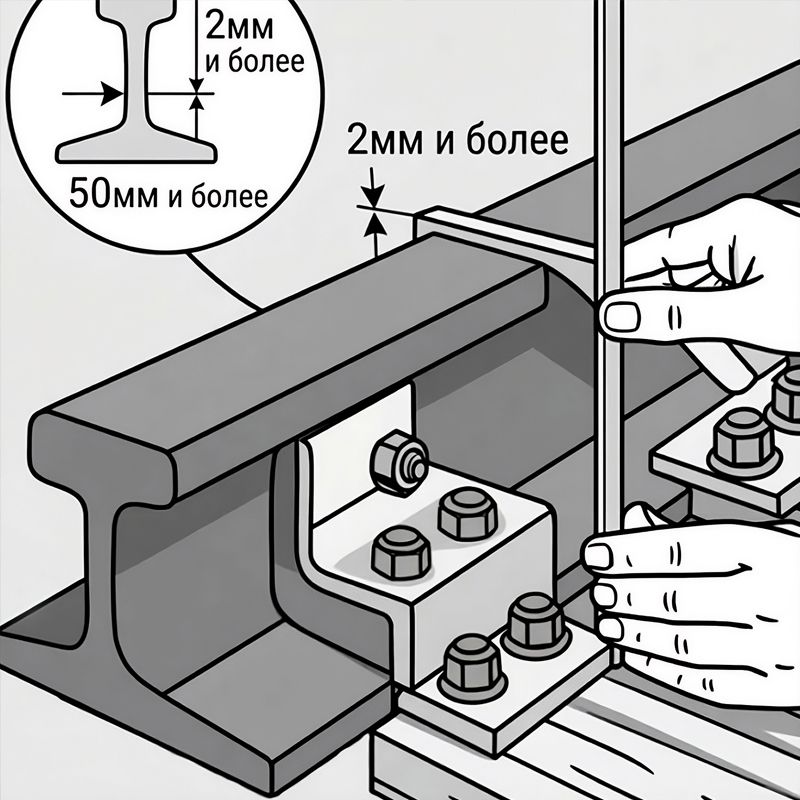

Понижение остряка: 2 мм и более
Измеряется в сечении, где ширина головки остряка поверху 50 мм и более — там, где колесо уже должно полностью опираться на остряк. Если остряк понижен относительно рамного рельса, колесо продолжает ехать по рамному рельсу, а гребень давит на остряк сбоку и сверху, выламывая его. Частая причина — вертикальный износ остряка или седловина от завышения на башмаках.
Желоба крестовины: 1472 мм и 1435 мм
Две цифры, которые проще всего понять через колёсную пару. Расстояние между внутренними гранями колёс — 1440±3 мм, максимальная толщина гребня — 33 мм.
- Не менее 1472 мм от рабочей грани сердечника до рабочей грани контррельса: контррельс обязан оттащить колёсную пару от сердечника настолько, чтобы гребень второго колеса гарантированно не ударил в остриё. Стало меньше — гребень встречает сердечник.
- Не более 1435 мм между рабочими гранями контррельса и усовика: желоба должны пропустить колёсную пару с минимальной насадкой без заклинивания. Стало больше — пара получает избыточный разбег, и гребень уходит не в тот жёлоб.
Обе величины «плывут» от одного и того же: износа контррельса, ослабления контррельсовых болтов, сдвига вкладышей. Поэтому контроль ординат крестовины — обязательная часть каждого промера.

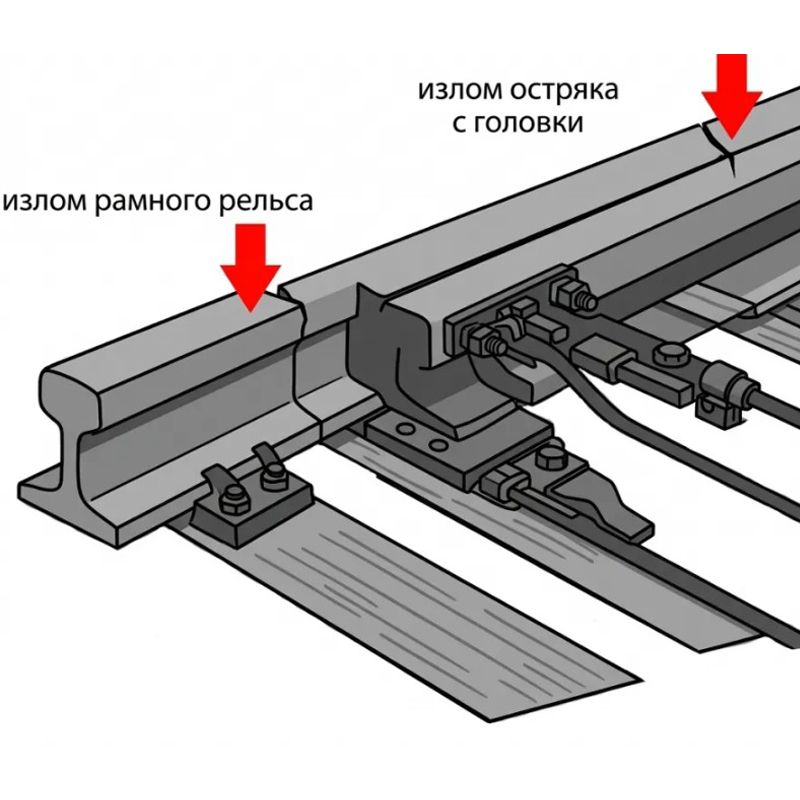

Изломы и разрыв контррельсового болта
Любой излом остряка, рамного рельса, сердечника, усовика или контррельса закрывает движение без измерений — размер трещины не обсуждается. Разрыв контррельсового болта опасен не сам по себе, а тем, что контррельс перестаёт держать жёлоб: в одноболтовом вкладыше достаточно одного разрыва, в двухболтовом — обоих. Проверка затяжки и целостности болтов М27 с сухарями — минутное дело при осмотре, а цена пропуска — сход на крестовине.
5. Нецентрализованные стрелки: на что смотреть дополнительно
На путях необщего пользования значительная часть стрелок — ручные, нецентрализованные. Для них тот же перечень п. 53 дополняется контролем закладки: закладка должна быть на месте и обеспечивать плотное прижатие остряка к рамному рельсу — так, чтобы против первой тяги зазор не достигал тех же 4 мм. Отсутствующая или разболтанная закладка на ручной стрелке эквивалентна разрегулированному приводу на централизованной: остряк формально «переведён», но ничем не заперт.
Практика для промышленных путей
Типовой набор проблем ручных стрелок на промпутях: изношенная или потерянная закладка, разбитый шарнир переводного механизма, забитые снегом и просыпями желоба, несмазанные башмаки. Всё это устраняется силами эксплуатации — были бы запчасти. Закладки, серьги, тяги, балансиры и переводные механизмы поставляются отдельными позициями.
Нецентрализованные стрелки: на что смотреть дополнительно
На путях необщего пользования значительная часть стрелок — ручные, нецентрализованные. Для них тот же перечень п. 53 дополняется контролем закладки: закладка должна быть на месте и обеспечивать плотное прижатие остряка к рамному рельсу — так, чтобы против первой тяги зазор не достигал тех же 4 мм. Отсутствующая или разболтанная закладка на ручной стрелке эквивалентна разрегулированному приводу на централизованной: остряк формально «переведён», но ничем не заперт.
Практика для промышленных путей
Типовой набор проблем ручных стрелок на промпутях: изношенная или потерянная закладка, разбитый шарнир переводного механизма, забитые снегом и просыпями желоба, несмазанные башмаки. Всё это устраняется силами эксплуатации — были бы запчасти. Закладки, серьги, тяги, балансиры и переводные механизмы поставляются отдельными позициями.
Дефекты и повреждения элементов стрелочных переводов: классификация и износ
Кроме девяти запрещающих неисправностей, существует широкая номенклатура дефектов и повреждений элементов стрелочных переводов, которые нормируются отдельно. Дефекты кодируются по элементам и причинам; ниже — основные группы, с которыми сталкивается эксплуатация.
| Элемент | Характерные дефекты |
|---|---|
| Остряки | Выкрашивание острия; седловины на поверхности катания от первой тяги до сечения 50 мм; трещины в головке и подошве в зоне выпрессовки корня; местный износ подошвы в зоне опирания на подушки; неприлегание к рамному рельсу из-за саморазгиба и пропеллерности |
| Рамные рельсы | Боковой износ головки в зоне прижатия остряка; накат на рабочей грани, мешающий прилеганию; выкрашивания и плены на поверхности катания; дефекты в зоне болтовых отверстий |
| Крестовина (сердечник, усовики) | Вертикальный износ сердечника и усовиков; выкрашивания рабочих поверхностей; трещины в литье; смятие и наплывы металла на рабочих гранях |
| Контррельсы | Износ рабочей грани (уход ординат 1472/1435); ослабление и разрыв контррельсовых болтов; деформация уголка; забитые желоба |
| Скрепления и гарнитура | Люфты в болтовых соединениях, ослабление клеммных и закладных болтов, недостаточное усилие прижатия остряка приводом, износ серёг и тяг |
| Основание | Просадки и выплески из-за загрязнённого балласта, негодные и отрясённые брусья, перекосы — разрушают геометрию всего перевода |
По каким документам классифицируют
Базовая классификация дефектов элементов соединений и пересечений — приложение А к ГОСТ 33535-2015 (коды вида ДО — дефекты остряков, ДСН — подвижных сердечников и т.д.; например, выкрашивание острия глубиной более 3 мм классифицируется кодом ДО.14.2). В системе ОАО «РЖД» действует Классификатор дефектов и повреждений элементов стрелочных переводов (утв. распоряжением от 27.09.2019 № 2143р). Для путей необщего пользования применимость конкретных НТД закрепляется договором и проектом — но сама номенклатура дефектов едина.
Где изнашиваются элементы: контрольные сечения
Износ у элементов перевода локализован — это позволяет мерить быстро и в правильных местах:
| Элемент | Зона максимального износа | Что контролируем |
|---|---|---|
| Рамный рельс | Против сечения остряка 50 мм | Боковой износ головки |
| Остряк | Сечения 20–30 мм | Вертикальный износ, понижение |
| Сердечник крестовины | Сечение 20 мм (нормируемый обмер — в сечении 40 мм) | Вертикальный износ |
| Усовики | Против сечений сердечника 10–20 мм | Вертикальный износ |
| Контррельс | Рабочая грань по всей длине | Ординаты 1472/1435, износ грани |
✓ Износ крестовины: пороги ремонтопригодности
Изношенная крестовина — ещё не приговор. По действующим ТУ на наплавку в пути восстановлению подлежат крестовины с вертикальным износом усовиков и сердечников до 8 мм на главных путях, до 10 мм на приёмо-отправочных и до 12 мм на прочих — а промышленные пути относятся к «прочим», то есть работают по самому мягкому порогу. Успели до порога — ремонт примерно в 10 раз дешевле новой крестовины. Подробно — в статье «Ремонт стрелочных переводов: наплавка крестовин и остряков».
Как выявляют: осмотры и дефектоскопия
- Визуальные осмотры с промерами. Шаблоном и щупом контролируются: прилегание остряков, понижение, ширина колеи и желобов, ординаты крестовины, состояние крепежа. Это основной инструмент — большинство неисправностей из перечня п. 53 выявляются именно так, до того как станут аварийными.
- Ультразвуковая дефектоскопия. Выявляет внутренние трещины в остряках, рамных рельсах и сварных соединениях — то, что не видно глазом до излома. Литая крестовина контролируется по своим методикам (для наплавленных поверхностей применяется цветная капиллярная дефектоскопия).
Периодичность устанавливается нормативами владельца инфраструктуры и инструкцией по содержанию для конкретного пути — в зависимости от грузонапряжённости и класса. Для путей необщего пользования порядок и сроки закрепляются в инструкции о порядке обслуживания и организации движения.
Регулярный контроль позволяет своевременно выявлять виды неисправностей стрелочного перевода и планировать ремонты, не допуская критического состояния.
Виды ремонтов стрелочных переводов: от регулировки до замены
В зависимости от типа выявленных неисправностей стрелочного перевода на жд, применяются разные виды ремонтов: от простой регулировки до замены узлов.| Проблема | Решение |
|---|---|
| Зазоры, люфты, неплотное прилегание при исправном металле | Регулировка и содержание: подтяжка крепежа, регулировка тяг и гарнитуры, смазка башмаков, очистка желобов, замена закладки |
| Накат, наплывы, мелкие выкрашивания | Шлифовка рабочих поверхностей до чистого металла с контролем геометрии |
| Износ сердечника и усовиков в пределах 8/10/12 мм | Наплавка крестовины в пути без демонтажа — с гарантией и паспортом качества |
| Износ или дефекты отдельного элемента сверх ремонтных порогов | Замена узла: остряк, рамный рельс, комплект ОРР, крестовина, контррельс, ремкомплект — поставляются отдельно |
| Предельное состояние нескольких узлов одновременно | Замена перевода — новым или старогодным с подтверждённой степенью годности |
Частые вопросы (FAQ) о неисправностях стрелочных переводов
При каких неисправностях запрещается движение по стрелке?
При любой из девяти по п. 53 ПТЭ: разъединение остряков с тягами; отставание остряка от рамного рельса 4 мм и более; выкрашивание остряка сверх норм (глубже 3 мм в противошерстном, глубже 12 мм в сечении 0–20 мм в пошерстном направлении — при длине от 200/300/400 мм по категории пути); понижение остряка 2 мм и более; ордината сердечник—контррельс менее 1472 мм; контррельс—усовик более 1435 мм; излом остряка или рамного рельса; излом крестовины; разрыв контррельсового болта. Движение закрывается до устранения — ехать «потихоньку» нельзя.
Какой допустимый зазор между остряком и рамным рельсом?
Менее 4 мм, измеряется против первой тяги при запертой стрелке. Зазор 4 мм и более — запрещающая неисправность: в него уже может вклиниться гребень колеса. Прежде чем грешить на геометрию, проверьте простое: накат на рамном рельсе, грязь или лёд между остряком и рамным рельсом, регулировку тяг.
Почему именно 1472 и 1435 мм?
Обе цифры выведены из размеров колёсной пары (расстояние между внутренними гранями колёс 1440±3 мм, максимальная толщина гребня 33 мм). Меньше 1472 мм от сердечника до контррельса — контррельс не сможет увести гребень от острия сердечника. Больше 1435 мм между контррельсом и усовиком — пара получает лишний разбег и гребень попадает не в свой жёлоб. Обе величины уходят из-за износа контррельса и ослабления его болтов.
Как выявляют дефекты стрелочного перевода?
Двумя контурами: регулярные визуальные осмотры с промерами шаблоном (прилегание, понижение, желоба, ординаты, крепёж) и ультразвуковая дефектоскопия для скрытых трещин в остряках, рамных рельсах и сварных стыках. Периодичность — по нормативам для конкретного пути. Большинство запрещающих неисправностей вырастают из видимых мелочей, поэтому дисциплина осмотров решает больше, чем любой прибор.
Что делать при износе крестовины?
Сначала обмерить: сердечник — в сечении 40 мм, усовики — на 14 мм от рабочей грани. Если вертикальный износ в пределах 8/10/12 мм (главные / приёмо-отправочные / прочие пути) — крестовина восстанавливается наплавкой прямо в пути, это примерно в 10 раз дешевле замены. Сверх порога или при трещинах литья — замена крестовины; остальной перевод при этом обычно продолжает служить.
Отличаются ли требования для путей необщего пользования?
Перечень запрещающих неисправностей п. 53 ПТЭ един — ПТЭ обязательны и для владельцев путей необщего пользования. Отличается категория пути (для промышленных станционных путей действуют пороги длины выкрашивания 400 мм и порог наплавки 12 мм) и порядок организации осмотров, который закрепляется инструкцией предприятия.
Чем поможет ВСП74
ООО «ВСП74» (Челябинск) поставляет все элементы стрелочных переводов: остряки, рамные рельсы, крестовины, контррельсы, тяги, серьги, закладки, контррельсовые болты и ремкомплекты — новые и старогодные. Выполняем восстановление крестовин и комплектов ОРР наплавкой, работы по текущему содержанию и ремонту путей необщего пользования.
- Поставка элементов на замену — остряки, рамные рельсы, крестовины, контррельсы, гарнитура и крепёж отдельными позициями.
- Наплавка крестовин и ремонт ОРР — восстановление узлов в пределах ремонтных порогов, с гарантией и паспортом качества.
- Консультация по дефекту — пришлите результаты промеров или фото, подскажем, что отрегулировать, что отремонтировать, а что менять.
- Содержание и ремонт путей — текущее содержание, капремонт, дефектоскопия путей и стрелочных переводов необщего пользования.
Дисклеймер: материал носит справочный характер. Формулировки и числовые значения неисправностей приведены по действующей редакции Правил технической эксплуатации железных дорог РФ (приказ Минтранса России от 23.06.2022 № 250, п. 53) и подлежат сверке с полным текстом документа в актуальной редакции на момент применения; классификация дефектов — по ГОСТ 33535-2015 и отраслевым классификаторам. Документы ОАО «РЖД» являются нормативными актами владельца инфраструктуры; порядок их применения на путях необщего пользования определяется договором, проектной документацией и инструкцией предприятия. Порядок и периодичность осмотров устанавливаются владельцем пути. Статья не заменяет нормативные документы и не является основанием для принятия решений об открытии или закрытии движения. Не является публичной офертой.
