Крановый путь: как выбрать тип пути и рельс
Как правильно выбрать тип кранового пути и рельс для ваших задач?
В статье разбираем типы крановых путей (надземные и наземные), их конструкции и основания (стальные и железобетонные балки, полушпалы). Рассказываем, как выбрать тип рельса кранового пути по нагрузке от колеса, какие бывают типы крановых рельсов и креплений.
Основное деление крановых рельсовых путей — на надземные и наземные.
Если коротко
Крановый путь бывает надземный — на подкрановых балках, и наземный — на полушпалах или железобетонных балках по балласту. Это первая развилка, от которой зависит выбор типа кранового пути и всего остального. Рельс выбирается не по грузоподъёмности крана, а по нагрузке от одного ходового колеса. Значение берётся из паспорта крана. Диапазон профилей — от Р18 под нагрузку до 10 т до КР140 свыше 100 т. Крепёж подбирается по паре «основание + рельс», причём основание важнее: именно оно задаёт присоединительные размеры узла. Шаг креплений по стандарту — от 500 до 800 мм; рабочий шаг ВСП74 — 750 мм.
Три вопроса, на которые нужно ответить до того, как открывать прайс:
- Какой кран? Мостовой, кран-балка и тельфер ходят по надземному пути. Козловой и башенный — по наземному.
- Какое основание? Стальная подкрановая балка, железобетонная балка, железобетонная или деревянная полушпала, плита.
- Какая нагрузка от колеса? Из паспорта крана. По ней выбирается профиль рельса.
Ответы на эти три вопроса определяют и рельс, и тип крепления, и конкретные артикулы. Без них подбор превращается в угадывание, а ошибка обнаруживается уже на объекте.
Два основных типа крановых путей: надземный и наземный
Простыми словами
Подкрановое основание — то, на чём лежит рельс, и это один из главных элементов конструкции крановых путей. У надземных крановых путей это балка... у наземных крановых путей — полушпалы или бетонные балки, уложенные по балластной призме, как обычный железнодорожный путь.
Разница принципиальна для крепежа: у балки одни посадочные размеры, у полушпалы другие. Один и тот же рельс на разных основаниях крепится разными изделиями.
Подкрановое основание — то, на чём лежит рельс. У надземного пути это балка, поднятая на колоннах; у наземного — полушпалы или бетонные балки, уложенные по балластной призме, как обычный железнодорожный путь. Разница принципиальна для крепежа: у балки одни посадочные размеры, у полушпалы другие. Один и тот же рельс на разных основаниях крепится разными изделиями.
Чтобы правильно выбрать тип рельса кранового пути, используйте таблицу соответствия нагрузке от колеса.
Сравнение основных типов крановых путей
| Параметр | Надземный путь | Наземный путь |
|---|---|---|
| Краны | Мостовые, кран-балки, тельферы | Козловые, башенные, консольно-козловые |
| Основание | Стальная подкрановая балка; железобетонная подкрановая балка серии КЭ-01-40 | Железобетонные и деревянные полушпалы; железобетонные балки БРП и БРК; монолитная лента |
| Рельсы | Крановые КР-70…КР-120; узкая колея Р18–Р33 для лёгких тельферов | Чаще широкая колея Р43, Р50, Р65; по согласованию крановые |
| Крепление | Планки и упоры, болтовые прижимы, приварные прижимы, крюки | Скрепления КБ-65 и КБ-50, костыльное и шурупное Д и КД, болтовые прижимы |
| Основной документ | ГОСТ Р 56944-2016, ГОСТ 24741-2016 | ГОСТ Р 51248-99, СП 12-103-2002 (рекомендательный) |
Как выбрать тип рельса кранового пути по нагрузке от колеса
Первый и главный источник — паспорт крана и руководство по эксплуатации. Изготовитель указывает тип и марку рельса с учётом профиля дорожки качения, материала и термообработки обода ходового колеса. Если такие указания есть, выбор сделан.
Если указаний нет, рельс подбирается по расчётной нагрузке от одного ходового колеса:
| Тип рельса | Нагрузка от колеса | Тип рельса | Нагрузка от колеса |
|---|---|---|---|
| Р18 | до 10 т | Р65 | до 50 т |
| Р24 | до 15 т | КР70 | до 40 т |
| Р33 | до 20 т | КР80 | до 50 т |
| Р38 | до 25 т | КР100 | до 80 т |
| Р43 | до 30 т | КР120 | до 100 т |
| Р50 | до 40 т | КР140 | свыше 100 т |
⚠ Частая ошибка
Рельс выбирают по грузоподъёмности крана: «кран двадцатитонный — значит, нужен такой-то профиль». Это неверно. Нагрузка на колесо зависит и от собственной массы крана, и от числа колёс, и от схемы нагружения. У двух кранов одинаковой грузоподъёмности она может отличаться в полтора раза.
Кроме нагрузки учитываются ещё два условия. Ширина дорожки качения ходового колеса, изготовленного по ГОСТ 28648, должна быть на 30 мм больше ширины головки рельса. И расчётные напряжения в контакте термически обработанного обода колеса не должны превышать 860 МПа.
Железнодорожный рельс Р75 для крановых путей не рекомендуется из-за большой высоты профиля.
Основания для надземных крановых путей: стальные и железобетонные балки
Стальные подкрановые балки
Прокатные двутавровые и швеллерные, либо сварные составные — сплошностенчатые или со стенкой с отверстиями под инженерные коммуникации. Легче железобетонных, проще в монтаже, лучше подходят для реконструкции цехов, но требуют защиты от коррозии.
Для кранов группы режима работы А6 и выше применяются только стальные балки.
На стальной балке применяются оба решения. Узел с планками по ГОСТ 24741-2016 — классический, он рассчитан именно на стальную балку и мостовые электрические краны. Болтовой прижим универсальнее: тем же типоразмером закрывается и стальная балка, и железобетонная, и плиты.
Железобетонные подкрановые балки серии КЭ-01-40
Стойкие к коррозии и не требуют покраски, поэтому их часто ставят в цехах с агрессивной средой — химических, металлургических. Требуют точного позиционирования и надёжных стыков при монтаже.
Балки выпускаются с тремя вариантами расстояния между закладными деталями, и это расстояние напрямую определяет, какой прижим подойдёт:
- 200 мм — под рельсы КР70, Р43, Р38 (балки БКА-12, БКБ-12, БКВ-12)
- 250 мм — под КР80, КР100, КР120, Р65, Р50
- 290 мм — под КР140
Обратите внимание: у стальной балки шаг закладных 190 мм, у железобетонной серии КЭ-01-40 — 200 мм. Разница всего десять миллиметров, и одно изделие перекрывает обе посадки — отсюда запись «190/200» в наименовании прижима.
Основания для наземных крановых путей: полушпалы и балки
Железобетонные полушпалы ПШН
Основной вариант для козловых кранов. Рельс крепится либо раздельным клеммно-болтовым скреплением КБ-65 и КБ-50, либо болтовыми прижимами с увеличенным вылетом.
Размер поперёк пути для железобетонной полушпалы — не менее 1000 мм, расстояние по осям полушпал принимается от 500 до 1000 мм.

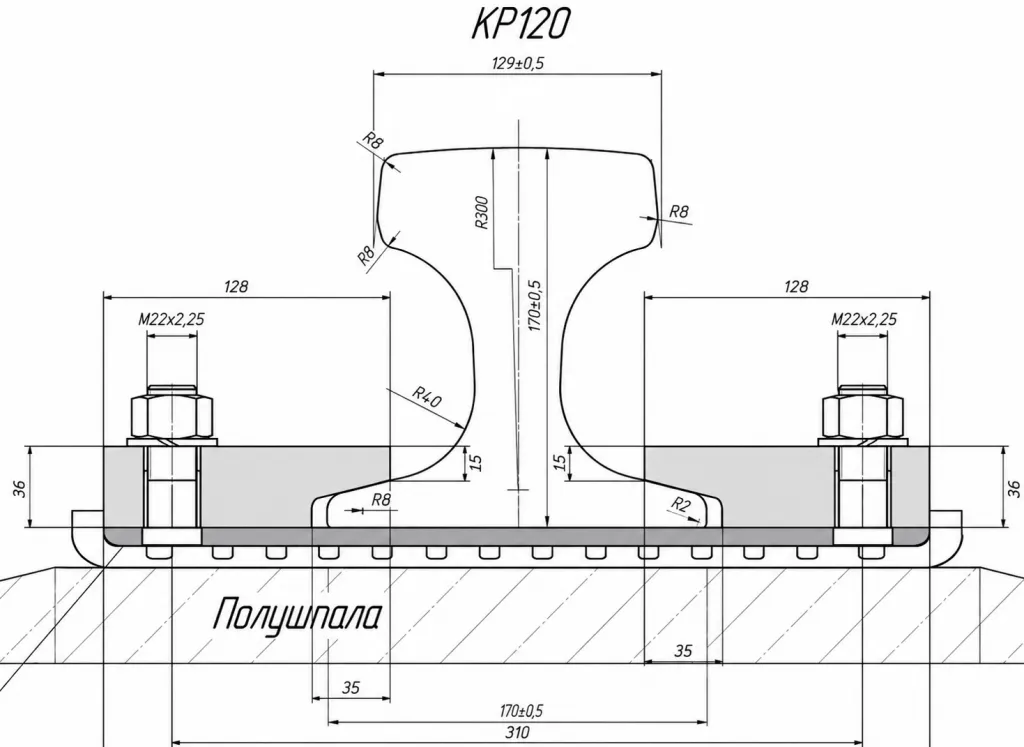

Расстояние между закладными болтами полушпалы ПШН1-13-325-1 составляет 310 мм — это и есть присоединительный размер прижима для полушпал. Под подошву рельса укладывается упругая прокладка, которая гасит ударные нагрузки от колеса крана.
Вылет 310 мм — самый большой в линейке. Он нужен, чтобы перекрыть посадочную зону полушпалы: закладные у неё разнесены заметно шире, чем у балки. Именно поэтому прижим для полушпалы не встанет на балку, а прижим для балки не достанет до подошвы рельса на полушпале.
Деревянные полушпалы
Изготавливаются распиливанием пополам железнодорожных шпал по ГОСТ 78. Размер поперёк пути — не менее 1300 мм. Требуют антисептической пропитки, зато дают хорошую шумо- и виброизоляцию. Под рельс ставится плоская металлическая подкладка с отверстиями под костыли или путевые шурупы; подкладки располагают попеременно внутрь и наружу колеи.
Самый простой и недорогой вариант кранового пути — деревянная полушпала второго типа со скреплением Д-50 под рельс Р-50.

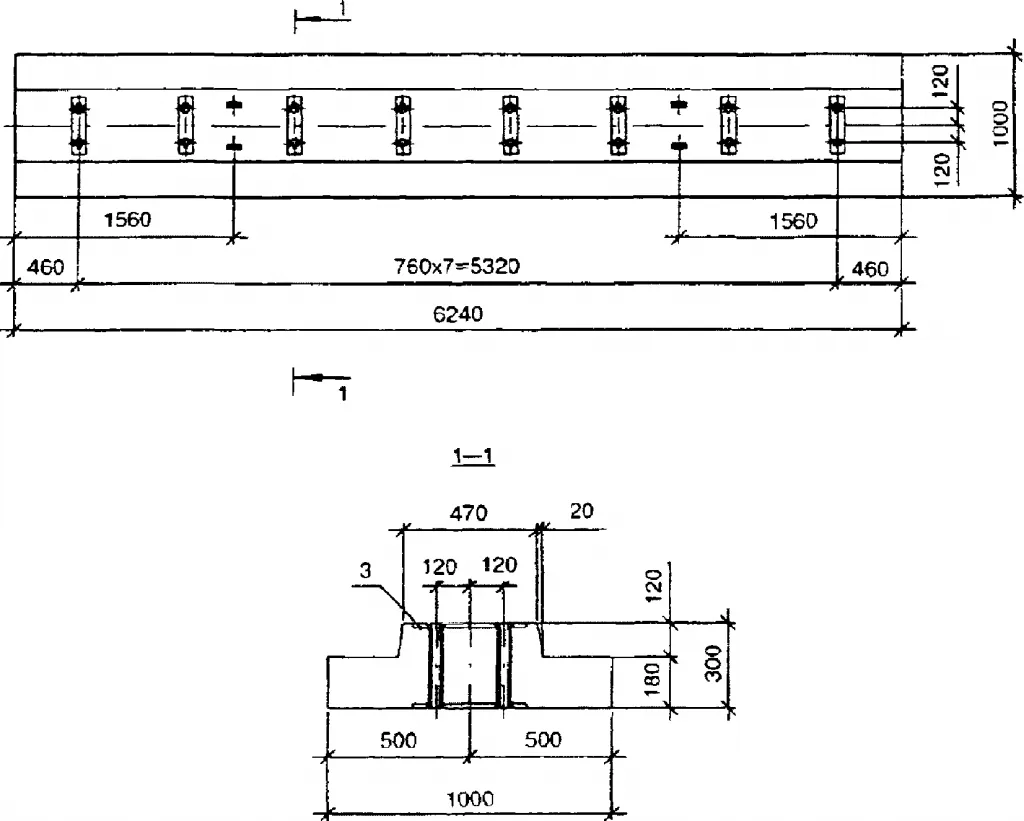

Железобетонные балки БРП и БРК
Продольные балки применяются для путей башенных, козловых и консольно-козловых кранов. Балка БРП-60.80.3 конструкции ЦНИИОМТП рассчитана на нагрузку от колеса до 32,5 тс: габарит 6230 × 820 × 330 мм, масса 3450 кг, бетон класса не ниже В25 с морозостойкостью не ниже F150. На верхней плоскости у неё опорные плиты для укладки и закрепления рельсов.
Оси закладных различаются: у БРП-60.80.3 — 190 мм, у БРК-6.24.04 — 240 мм. Первая идёт под типовые нагрузки и рельсы Р38…КР70, вторая — под усиленное крепление при нагрузке свыше 32 тонн и рельсы Р50…КР120.
Длина продольного железобетонного элемента — не менее 6230 мм, размер поперёк пути — не менее 800 мм; для монолитной ленты — не менее 400 мм.
Группа режима работы крана и ее влияние на выбор типа кранового пути
Параметр, который влияет и на выбор основания, и на допустимый тип крепления. По ГОСТ 25546-82 краны делятся на восемь групп классификации — от А1 до А8. Группа определяется режимом нагружения и числом циклов за срок службы: чем интенсивнее работает кран, тем выше группа.
Группа режима — ключевой фактор при выборе типа кранового пути и допустимого крепления.
| Группа | Что это значит на практике |
|---|---|
| А1–А3 | Лёгкий и нерегулярный режим: ремонтные краны, монтажные работы, склады с редкими операциями |
| А4–А5 | Средний режим: цеховые краны общего назначения, склады с постоянной, но неинтенсивной работой. Граница, до которой допускается приварное крепление рельса |
| А6–А8 | Тяжёлый и весьма тяжёлый режим: металлургия, литейные пролёты, круглосуточная работа. Только стальные подкрановые балки и только разъёмное крепление |
✓ Практический вывод
Если кран группы А6 и выше, вопрос «стальная балка или железобетонная» не стоит — только стальная. И приварные прижимы отпадают, остаются планки или болтовые прижимы.

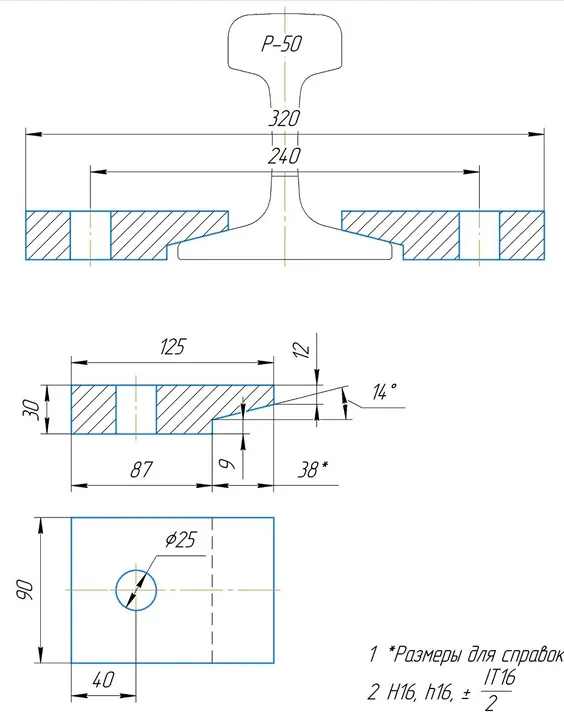

Крепление крановых рельсов: общие требования.
- Крепления бывают разъёмные (болтовые) и неразъёмные (сварные). Неразъёмные допускаются только для кранов группы режима работы не выше А5 по ГОСТ 25546-82.
- Шаг креплений вдоль нити — от 500 до 800 мм, отклонение не более 50 мм. Рабочий шаг ВСП74 — 750 мм.
- Количество креплений устанавливается проектом с учётом длины подкрановых балок.
- Приваривать рельсы любых типов к опорным подкладкам или напрямую к стальной балке не разрешается — исключение только для горячекатаного квадрата по ГОСТ 2591.
- В начале и конце пути устанавливаются тупиковые упоры и отключающие устройства для концевого выключателя крана.
Нормативная база
Проектирование и строительство крановых путей регламентируются следующими нормативными документами.
Крановые пути
| Документ | Что регулирует |
|---|---|
| ГОСТ Р 56944-2016 | Краны грузоподъёмные. Пути рельсовые крановые надземные. Общие технические условия. Основной документ для путей на подкрановых балках |
| ГОСТ Р 51248-99 | Пути наземные рельсовые крановые. Общие технические требования. Для путей козловых и башенных кранов |
| СП 12-103-2002 | Пути наземные рельсовые крановые. Проектирование, устройство и эксплуатация. Одобрен постановлением Госстроя России от 27.02.2003 № 26. Свод правил рекомендательного характера, разработан в развитие ГОСТ Р 51248-99 |
| РД 50:48:0075.02.05 | Тупиковые упоры. Рекомендации к проектированию, изготовлению и эксплуатации |
Рельсы
| Документ | Что регулирует |
|---|---|
| ГОСТ Р 53866-2010 | Рельсы крановые. Технические условия. Распространяется на типы КР70, КР80, КР100, КР120, КР140 |
| ГОСТ 4121-96 | Рельсы крановые. Технические условия. На этот стандарт ссылается ГОСТ 24741-2016 при описании узла крепления |
| ГОСТ Р 51685-2022 | Рельсы железнодорожные. Общие технические условия. Действует с 01.08.2023, распространяется на Р50, Р65, Р75 |
| ГОСТ 2591 | Прокат стальной горячекатаный квадратный. Единственный профиль, который разрешается приваривать к балке или подкладкам |
| ГОСТ 28648 | Колёса крановые. Задаёт требования к ободу ходового колеса — от них зависит подбор ширины головки рельса |
Узлы крепления и крепёж
| Документ | Что регулирует |
|---|---|
| ГОСТ 24741-2016 | Узел крепления крановых рельсов к стальным подкрановым балкам. Введён приказом Росстандарта от 26.09.2016 № 1214-ст, действует с 01.03.2017. Планки П1, П2 и упоры У1, У2, У3 |
| ТУ 24.10.75-001-86918532-2026 | Прижим рельсовый кранового крепежа торговой марки «ВСП74». Собственные технические условия: конструкция, присоединительные размеры, материал, допуски, приёмка |
| Серия 1.426.2-7, вып. 6 | Узлы крепления рельсов к подкрановым балкам и стыки рельсов. Чертежи КМ — накладки и температурные стыки |
| ГОСТ 380 | Сталь углеродистая обыкновенного качества. Марка Ст3пс — материал прижимов |
| ГОСТ 15150 | Климатические исполнения. УХЛ1 — исполнение прижимов ВСП74 |
| ГОСТ 7805, ГОСТ 15589, ГОСТ 5915, ГОСТ 15526, ГОСТ 11371 | Болты, гайки и шайбы узла крепления |
Основания
| Документ | Что регулирует |
|---|---|
| Серия КЭ-01-40 | Железобетонные подкрановые балки надземного пути. Расстояние между закладными деталями 200, 250 и 290 мм |
| ГОСТ 13015 | Изделия бетонные и железобетонные для строительства. Общие технические требования — прочность бетона, морозостойкость, защитный слой, защита от коррозии. По нему принимаются железобетонные подкрановые балки |
| СП 63.13330 | Бетонные и железобетонные конструкции. По нему рассчитываются железобетонные подрельсовые опорные элементы — полушпалы и продольные балки |
| ГОСТ 33320-2015 | Шпалы железобетонные. Полушпалы ПШН изготавливаются по техническим условиям изготовителя |
| ГОСТ 78-2004 | Шпалы деревянные для железных дорог колеи 1520 мм. Деревянные полушпалы получают распиливанием шпал пополам |
| ГОСТ 12135 | Подкладки железнодорожные. Допускаются на деревянных полушпалах с фрезеровкой уклона или затёской места установки |
Безопасная эксплуатация
| Документ | Что регулирует |
|---|---|
| ФНП по подъёмным сооружениям | Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения. Приказ Ростехнадзора от 26.11.2020 № 461 |
| ГОСТ 25546-82 | Краны грузоподъёмные. Режимы работы. Группы классификации А1–А8, от которых зависит допустимый тип крепления |
| ГОСТ Р 70359-2022 | Краны грузоподъёмные. Упоры тупиковые рельсовых путей. Технические требования |
Документы, которые цитируют по инерции
В технических заданиях и на сайтах поставщиков до сих пор встречаются ссылки на отменённые документы. Если такой номер попал в вашу спецификацию — её придётся переделывать на приёмке.
| Отменён | Действует вместо него |
|---|---|
|
ГОСТ 24741-81 Узел крепления крановых рельсов |
ГОСТ 24741-2016 — с 01.03.2017. Изменились в том числе условия эксплуатации: не выше плюс 100 °C и не ниже минус 60 °C |
|
ПБ 10-382-2000 Правила устройства и безопасной эксплуатации грузоподъёмных кранов |
ФНП по подъёмным сооружениям, приказ Ростехнадзора от 26.11.2020 № 461. Аббревиатура ПУБЭК тоже вышла из употребления |
|
СНиП 2.03.01 Бетонные и железобетонные конструкции |
СП 63.13330. Ссылка на СНиП сохранилась в тексте ГОСТ Р 51248-99, но расчёт ведётся по действующему своду правил |
|
ГОСТ 7174, ГОСТ 8161, ГОСТ 15210 Рельсы Р50, Р65, Р75 по отдельным стандартам |
ГОСТ Р 51685-2022 — один стандарт на все железнодорожные рельсы |
Что ещё входит в крановый путь
Рельс и крепёж — это ещё не весь путь. В комплект верхнего строения входят:
- Стыковые скрепления. Разъёмные — на накладках; неразъёмные — сваркой по техническим условиям на данный вид сварки. Для крановых рельсов применяются специальные накладки РС-3…РС-6, для рельсов типа Р — двухголовые железнодорожные.
- Температурные стыки. Компенсируют удлинение рельсовой нити при нагреве. Накладки с овальными отверстиями и косой рез рельса позволяют рельсам смещаться вдоль оси. Типоразмеры ТС1–ТС7 под рельсы от Р43 до КР-140.
- Тупиковые упоры. Конечные устройства безопасности: по два на каждую рельсовую нить, то есть два комплекта на путь. Крепятся анкерами к основанию, к рельсу приваривать нельзя.
- Отключающие устройства для концевого выключателя крана — ставятся перед упорами на одной из нитей.
- Отрезки рельсов в одной нити для новых путей опорных кранов — не менее 6 метров.
- Зазор в стыке при нулевой температуре и длине рельса 12,5 м не должен превышать 6 мм, а взаимное смещение торцов в плане и по высоте — 2 мм.
ЧИТАЙТЕ ТАКЖЕ
«Прижимы рельсовые крановые: почему изделия разных заводов не взаимозаменяемы» — почему изделия разных заводов не взаимозаменяемы и что такое присоединительный размер «a».
«Нормативная база кранового пути: что действует, а что отменено» — Узнайте, какие ГОСТы для крановых путей актуальны, а на какие ссылаться больше нельзя.
Частые вопросы (FAQ) о выборе кранового пути
Чем отличаются надземные и наземные крановые пути по конструкции?
Надземный путь уложен на подкрановые балки — стальные или железобетонные, закреплённые на колоннах здания или эстакады. По нему ходят мостовые краны, кран-балки и тельферы. Наземный путь лежит на грунте: на полушпалах или железобетонных балках по балластной призме. По нему ходят козловые и башенные краны. Основания разные, значит и крепёж разный.
Какой тип рельса кранового пути выбрать для крана 20 тонн?
Грузоподъёмность крана — не тот параметр, по которому выбирается рельс. Считается нагрузка от одного ходового колеса на рельс: она зависит и от массы самого крана, и от числа колёс, и от схемы нагружения. Эта величина есть в паспорте крана. Уже по ней выбирается профиль по таблице в статье.
Можно ли использовать железнодорожные рельсы для крановых рельсовых путей?
Да, это распространённая практика: на крановых путях применяются и Р43, и Р50, и Р65. Разница в форме головки — у крановых рельсов она шире и плоская, что лучше подходит под плоский обод кранового колеса. При замене профиля проверяется совместимость с ходовым колесом и подбирается другой крепёж.
Что такое группа режима работы крана и как она влияет на выбор типа кранового пути и крепления?
Это классификация по интенсивности эксплуатации — от А1 до А8 по ГОСТ 25546-82. От неё зависит, какое крепление допустимо. Для кранов группы выше А5 приварное крепление рельса применять нельзя, только разъёмное.
Почему не рекомендуется рельс Р75?
Из-за большой высоты профиля. Он поднимает уровень головки рельса и меняет геометрию узла, при этом выигрыш по несущей способности над Р65 для крановых путей обычно не нужен.
Какой шаг между креплениями рельса?
Стандарт допускает от 500 до 800 мм с отклонением не более 50 мм. ВСП74 работает с рабочим шагом 750 мм — это значение и заложено в калькулятор.
