Чем переводной брус отличается от шпалы
Виды, типы и размеры бруса, пропитка и срок службы, полный состав комплектов А2, А3, А4 и Б по длинам — и главное: почему заявка «нужен комплект Б» по старому чертежу приводит к поставке комплекта на совсем другой перевод.
Если коротко
Брусья изготавливают по ГОСТ 8816-2014 (действует с 01.03.2015 взамен ГОСТ 8816-2003). Вид А — обрезные, вид Б — необрезные; типы I, II, III — по классам путей, для промышленных предприятий предназначен тип III; длины 3,00–5,50 м через 0,25 м. Комплекты: А2 — марка 1/18 (137 брусьев), А3 — 1/11 (80), А4 — 1/9 (68), Б — перекрёстные переводы (91). Главная ловушка: в прежней редакции ГОСТ 8816-70 комплекты Б1 и Б2 предназначались для обыкновенных переводов марок 1/11 и 1/9, а перекрёстные обозначались буквой В. В действующей редакции буква Б закреплена именно за перекрёстными. При этом сами числа брусьев в комплектах не изменились — совпадение цифр усыпляет внимание.
Простыми словами
Комплект переводного бруса устроен как набор калиброванных прокладок в сборочном узле: каждая имеет своё посадочное место, и заменить одну другой нельзя, даже если внешне они похожи. Под стрелкой пути расходятся, расстояние между нитями растёт — и каждая следующая опора должна быть длиннее предыдущей. Получается лесенка от 3,00 до 5,50 метра с шагом четверть метра. Купить «брус для стрелки» на кубометры невозможно: покупают комплект под конкретный перевод, где заранее известно, сколько брусьев каждой длины потребуется.
| Признак | Шпала | Переводной брус |
|---|---|---|
| Длина | Одна для всего пути (2,75 м у деревянной) | Переменная: 3,00–5,50 м, 11 условных номеров длины |
| Порядок укладки | Равномерная эпюра | Раскладка по эпюре проекта: у каждого бруса своё место |
| Единица поставки | Штуки, кубометры | Комплект на перевод из десятков брусьев разной длины |
| Сечение | По типу шпалы | Крупнее: толщина 160–180 мм, нижняя пласть до 260 мм |
| Нагрузка | Равномерная от рельсовой нити | Неравномерная: под стрелкой и крестовиной добавляются удары и боковые силы |
✓ Вывод
Брусья покупают комплектом на перевод, а не метражом. Комплект определяется маркой перевода и типом рельса, а внутри — набором брусьев одиннадцати возможных длин.
Виды и типы по ГОСТ 8816-2014
Вид — форма сечения:
- А, обрезные — брусья, пропиленные с четырёх сторон (п. 3.2). Ровные боковые грани дают правильную геометрию укладки и плотное прилегание подкладок.
- Б, необрезные — брусья, пропиленные с двух сторон (п. 3.3). Непропиленные участки поверхности по верхней пласти и боковой стороне стандарт называет обзольной частью; она должна быть очищена от коры и луба. Дешевле при том же объёме древесины.
Полезная деталь терминологии: верхняя пласть — та, что уже (п. 3.7), нижняя — шире (п. 3.8). Брус лежит на балласте широкой стороной, подкладки крепятся к узкой. Поэтому в маркировке и в комплектах фигурирует именно ширина верхней пласти: уширенная (У), широкая (Ш) или нормальная (Н).
| Тип | Где применяется |
|---|---|
| I | Пути 1 и 2 классов; пути 3 класса при грузонапряжённости более 50 млн т·км брутто/км в год и скоростях свыше 100 км/ч |
| II | Пути 3 и 4 классов, подъездные пути с интенсивной работой, приёмо-отправочные и сортировочные пути станций |
| III | Пути 5 класса, включая станционные, малодеятельные подъездные и прочие пути с маневрово-вывозным движением, а также пути промышленных предприятий |
По разделу 4 ГОСТ 8816-2014. Тип бруса привязан к классу пути, а не к марке перевода: марку закрывает комплект (раздел 6).
✓ Вывод
В заявке нужны три параметра: вид (А — обрезной, Б — необрезной), тип (I, II или III по классу пути) и комплект (А2, А3, А4 или Б по марке перевода). Для промышленных предприятий предназначен тип III, но комплекты из него изготавливают только по требованию заказчика.
Размеры сечения и длины
Форму сечения задают два рисунка стандарта. У обрезного бруса вида А пропилены все четыре стороны, поэтому сечение ограничено прямыми линиями: верхняя пласть b, нижняя b₁, толщина h и высота пропиленных боковых сторон h₁. У необрезного вида Б боковые стороны не пропилены и сохраняют естественную округлость ствола — появляется пятый размер b₂, ширина по непропиленным сторонам, а параметр h₁ для него не нормируется.
| Тип | Толщина h | Верхняя пласть b (У / Ш / Н) | Нижняя пласть b₁ | Боковые стороны h₁, не менее |
|---|---|---|---|---|
| Вид А — обрезные | ||||
| I | 180 | 220 / 200 / — | 260 | 130 |
| II | 160 | 220 / — / 175 | 250 | 120 |
| III | 160 | — / 200 / 175 | 230 | 120 |
| Вид Б — необрезные (b₂ — ширина по непропиленным сторонам) | ||||
| I | 180 | 220 / 200 / — | 260 | b₂ ≥ 300 |
| II | 160 | 220 / — / 175 | 250 | b₂ ≥ 280 |
| III | 160 | — / 200 / 175 | 230 | b₂ ≥ 260 |
Таблица 1 ГОСТ 8816-2014, размеры в мм. Установлены для древесины влажностью не более 22 %; при большей влажности добавляется припуск на усушку по ГОСТ 6782.1. Допуски: h ±5 мм, длина ±20 мм, b₁ +20/−5 мм, b −10 мм (но не более b₁). В коммерческой практике сечения называют укрупнённо: «тип 1 — 180 × 250», «тип 2 — 160 × 230».
Длины: от 3,00 до 5,50 м включительно через 0,25 м. Каждой длине присвоен условный номер: № 1 — 3,00 м, № 7 — 4,50 м, № 11 — 5,50 м. Номер длины наносится в маркировке и используется при комплектации.
✓ Вывод
Тип задаёт сечение: I — толщина 180 мм, II и III — 160 мм. Разновидность по ширине верхней пласти (У — уширенная, Ш — широкая, Н — нормальная) определяет, какие брусья войдут в комплект и в каком количестве.
Порода, пропитка, срок службы
Древесину разрушают дереворазрушающие грибы, которым нужны влага и доступ воздуха. Защитное средство блокирует процесс, но проникает неравномерно: заболонь (наружные слои) принимает раствор хорошо, ядровая часть почти не принимает. Поэтому глубина пропитки нормируется отдельно, а для её увеличения применяют накалывание — сетку проколов, вскрывающую внутренние слои и создающую каналы для раствора.
«Брусья до укладки в путь должны быть пропитаны способом I автоклавной пропитки: давление — давление — вакуум (способ ограниченного поглощения) одним из защитных средств или смесью защитных средств в соответствии с требованиями ГОСТ 20022.5 (пункт 1.9)».
— ГОСТ 8816-2014, п. 5.4.3
| Параметр | Требование ГОСТ 8816-2014 |
|---|---|
| Породы | Сосна, ель, пихта, лиственница. В один комплект входят брусья только одной породы |
| Накалывание | Брусья пропитывают ненаколотыми либо с предварительной наколкой по ГОСТ 20022.3 (п. 5.4.2) |
| Поглощение защитного средства, не менее | Ненаколотые: 34 кг/м³ (лиственница), 62 (ель, пихта), 79 (сосна). Наколотые: 70, 95 и 120 соответственно |
| Глубина пропитки | Для сосны — не менее 85 % ширины заболони; в зоне сеток наколок — 50 мм (лиственница) и 60 мм (прочие породы) |
| Срок службы | Полный средний — не менее 15 лет |
| Гарантийный срок эксплуатации | Для пропитанных наколотых брусьев: 3 года с момента укладки в путь, либо 5 лет с момента отгрузки, либо 100 млн т брутто пропущенного тоннажа. Для пропитанных ненаколотых — 70 % от этого срока. На непропитанные брусья гарантийный срок не устанавливают |
| Отказ бруса | Сквозные расколы более 50 % длины или заходящие под подкладку; износ и гниль верхней пласти глубиной более 300 мм; выколы древесины между трещинами под подкладкой; поперечные изломы |
✓ Практический вывод
Стандарт разрешает механическую обработку после пропитки — но с условием: обнажившиеся поверхности трёхкратно обрабатывают защитным средством, а отверстия под болты, костыли и шурупы смазывают маслянистым средством по всей глубине канала. Пропущенная обработка означает, что гниение начнётся именно с места реза, где защитного слоя нет. Это принципиальное отличие от железобетонного бруса, который дорабатывать на объекте нельзя вообще.
Маркировка: как прочитать торец
«На один из торцов бруса наносят: единый знак обращения продукции на рынке; букву, обозначающую породу или группу пород древесины: С — сосна, Е — ель или пихта, Л — лиственница; цифру, соответствующую условному номеру длины бруса в соответствии с таблицей А.1 (приложение А); знак накалывания (при выполнении накалывания), представляющий собой пятно в виде круга диаметром не менее 10 мм».
— ГОСТ 8816-2014, п. 5.5.2 (маркировку наносят краской для деревянных поверхностей или клеймением — п. 5.5.1)
Пример расшифровки: «7Е·» — брус длиной 4,5 м (условный номер 7), из ели, с наколкой.
✓ Вывод
По торцу непропитанного бруса проверяются порода, длина и наличие наколки — без вскрытия пакетов и сверки с накладной.
Комплекты и состав по длинам
| Комплект | Для каких переводов | Из брусьев какого типа составляют |
|---|---|---|
| А2 | Тип Р65, марка 1/18 | I типа |
| А3 | Типы Р43, Р50, Р65, марка 1/11 | I и II типов |
| А4 | Типы Р43, Р50, Р65, марка 1/9 | II типа |
| Б | Перекрёстные переводы типов Р50 и Р65 | II типа |
По разделу 6 ГОСТ 8816-2014. Комплекты из брусьев III типа изготавливают по требованию заказчика — для промышленных предприятий это указывается в заявке отдельно. Допускается комплектация брусьями с уширенной наружной пластью вместо широкой и нормальной.
Число брусьев каждой длины (таблица А.1 ГОСТ 8816-2014)
Это тот документ, по которому проверяют поставку. Ш — брусья широкой верхней пласти, Н — нормальной.
| Длина, м | № длины | А2 (1/18) | А3 (1/11) | А4 (1/9) | Б (перекр.) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Ш | Н | Ш | Н | Ш | Н | Ш | Н | ||
| 3,00 | 1 | 22 | 9 | 16 | — | 15 | 2 | — | — |
| 3,25 | 2 | 2 | 14 | — | 10 | — | 10 | — | — |
| 3,50 | 3 | 5 | 12 | — | 8 | — | 8 | 19 | — |
| 3,75 | 4 | — | 12 | — | 7 | — | 4 | 18 | — |
| 4,00 | 5 | — | 11 | — | 5 | — | 6 | 8 | — |
| 4,25 | 6 | — | 9 | 4 | 2 | 4 | 1 | 8 | — |
| 4,50 | 7 | — | 9 | 7 | 1 | 5 | 1 | 10 | — |
| 4,75 | 8 | — | 8 | — | 5 | — | 4 | 4 | 4 |
| 5,00 | 9 | — | 9 | — | 5 | — | 4 | — | 8 |
| 5,25 | 10 | — | 8 | — | 6 | — | 4 | — | 8 |
| 5,50 | 11 | — | 7 | — | 4 | — | — | 4 | — |
| Итого Ш / Н | 29 | 108 | 27 | 53 | 24 | 44 | 71 | 20 | |
| Всего в комплекте | 137 | 80 | 68 | 91 | |||||
Приложение А (таблица А.1) ГОСТ 8816-2014. Прочерк означает, что брусья данной длины и разновидности в комплект не входят.
Из таблицы видно то, что не очевидно при заказе: в комплекте А4 брусья длиной 5,50 м вообще не применяются, а в комплекте Б, наоборот, нет коротких 3,00–3,25 м — перекрёстный перевод начинается сразу с длинных опор. Видны и массовые позиции: в А2 это 22 бруса 3,00 м широкой пласти, в А4 — 15 брусьев той же длины.
✓ Вывод
Действующая редакция оставила четыре комплекта: А2 — марка 1/18, А3 — 1/11, А4 — 1/9, Б — перекрёстные переводы. Число брусьев: 137, 80, 68 и 91 соответственно.
Старый и новый ГОСТ: где путаются обозначения
| Марка перевода | ГОСТ 8816-70 (прежняя редакция) | ГОСТ 8816-2014 (действует) |
|---|---|---|
| 1/22 | Комплект А1, Р65 — 170 брусьев | Комплекта нет |
| 1/18 | Комплект А2, Р65 — 137 брусьев | Комплект А2 — совпадает, 137 |
| 1/11 | Комплект А3, Р65 — 80 брусьев или Б1, Р50 и Р43 — 75 брусьев | Комплект А3 (Р43, Р50, Р65) — 80 |
| 1/9 | Комплект А4, Р65 — 68 брусьев или Б2, Р50 и Р43 — 63 бруса | Комплект А4 (Р43, Р50, Р65) — 68 |
| Перекрёстные | Комплект В — 91 брус | Комплект Б (Р50, Р65) — 91 |
⚠ Главная ловушка: буква «Б»
В прежней редакции Б1 и Б2 — это обыкновенные одиночные переводы марок 1/11 и 1/9 для рельсов Р50 и Р43. В действующей «Б» — это перекрёстный перевод (бывший комплект В). Заявка «нужен комплект Б» без указания марки читается поставщиком по действующему стандарту, и на объект приезжает 91 брус с набором длин от 3,50 м вместо 63 или 75 брусьев обыкновенного перевода. Пишите рядом с буквой комплекта марку перевода и номер проекта.
Что ещё изменилось между редакциями
| Параметр | ГОСТ 8816-70 | ГОСТ 8816-2014 |
|---|---|---|
| Обозначение типов | Арабскими: 1, 2, 3 | Римскими: I, II, III |
| Привязка типа | К назначению путей, типам рельсов и маркам | К классам путей (1–5 класс) |
| Форма сечения | Обрезные / необрезные | Формализовано как вид А и вид Б |
| Высота боковых сторон h₁ (обрезные) | тип 1 — 150 мм, типы 2 и 3 — 130 мм | тип I — 130 мм, типы II и III — 120 мм |
| Состав комплектов из типов бруса | А1–А4 — из 1 типа; Б1 — из 1 и 2; Б2 и В — из 2 типа | А2 — из I; А3 — из I и II; А4 и Б — из II типа |
| Рельсы Р43 | В комплектах А не фигурируют | Включены в А3 и А4 наряду с Р50 и Р65 |
| Маркировка | Без единого знака обращения | Единый знак обращения + порода + номер длины + знак наколки |
| Срок службы | Явно не нормировался | Полный средний — не менее 15 лет, с перечнем отказов |
Почему старые обозначения живут до сих пор
Проекты переводов 1970–1990-х годов (2215, 2434, 2766 и другие) выпускались со ссылкой на ГОСТ 8816-70, позже — на 8816-2003. Эти чертежи не перевыпускались: они лежат в архивах предприятий и в паспортах уложенных переводов. Нормальная ситуация — проект по старому ГОСТу, поставка по новому. Ошибка возникает, когда обозначение переносят в заявку буквально, не сверив редакцию.
8. Типичные ошибки при заказе
| Ошибка | Чем оборачивается | Как правильно |
|---|---|---|
| «Комплект Б» без указания марки | Комплект на перекрёстный перевод вместо 1/9 или 1/11 | «Комплект А4, марка 1/9, проект 2766» — буква, марка и проект вместе |
| «Комплект А1» или «комплект В» по старому чертежу | В действующем стандарте таких комплектов нет — заявка трактуется на усмотрение поставщика | Перевести обозначение по таблице раздела 7: В — это нынешний Б; А1 подбирается по проекту |
| Только марка без номера проекта | У одной марки разные проекты дают разный набор длин | Указывать номер проекта из паспорта перевода |
| Не указан тип бруса | Для промышленного пути комплект из I–II типов — переплата; для интенсивного движения III тип — недобор ресурса | Промышленные и малодеятельные пути — тип III (по требованию заказчика), подъездные с интенсивной работой — тип II |
| Не оговорены пропитка и наколка | Непропитанный брус нельзя укладывать в путь; ненаколотый служит меньше | Писать «пропитанные, с наколкой» либо принимать решение осознанно |
| Смешаны породы при доборе позиций | Нарушение требования о единой породе в комплекте | Заказывать ту же породу, что в уложенном комплекте |
| Вид Б там, где проект требует вид А | Необрезной брус не даёт нужного прилегания подкладок в ответственных узлах | Сверять вид с проектом; при сомнении брать вид А |
✓ Вывод
Семь ошибок закрывают почти все случаи пересорта. Шесть из них устраняются одной строкой в заявке.

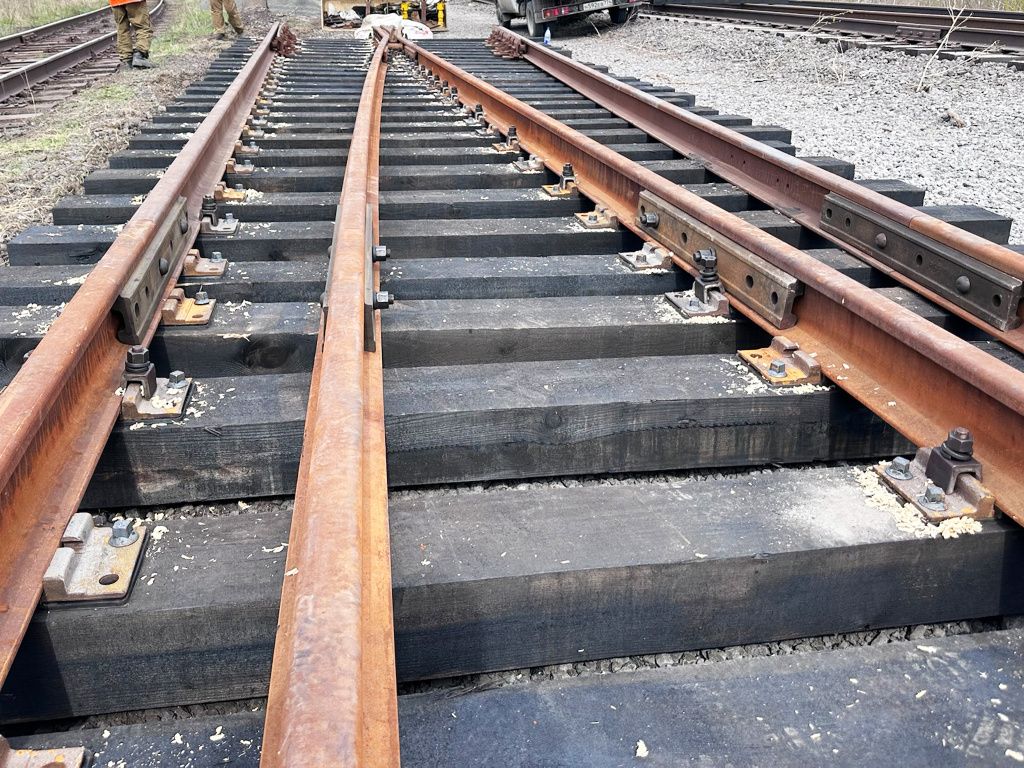

Комплект в натуре: сверка с чертежом

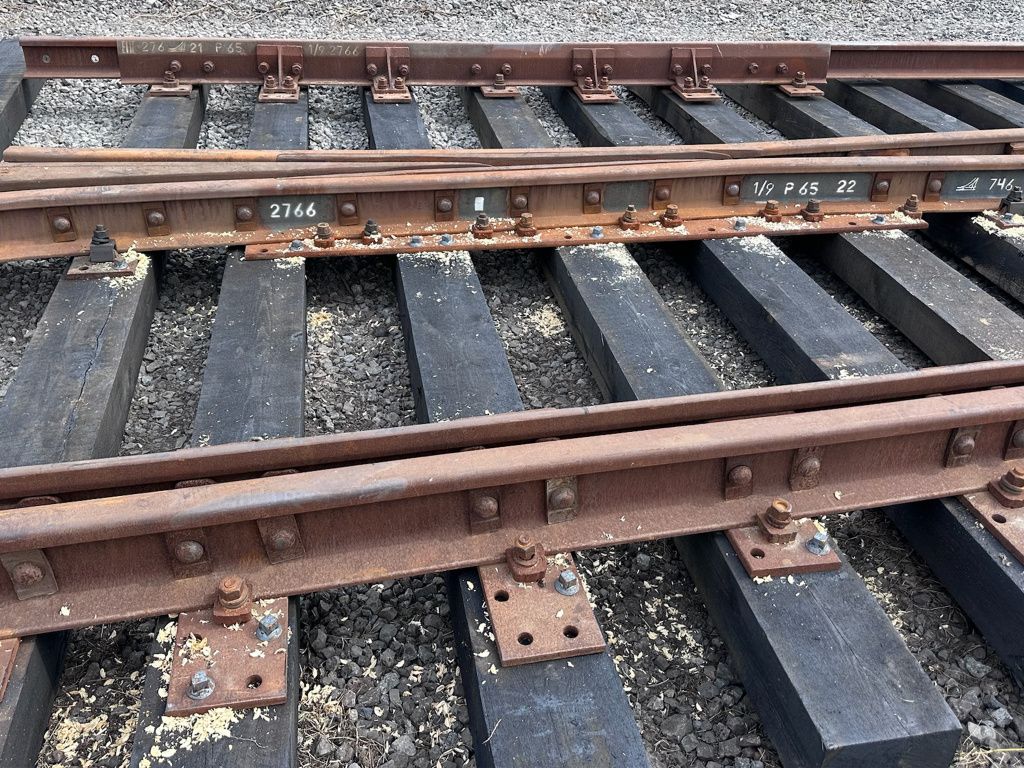

Проверка выполнена на проекте 2766 — стрелочный перевод Р65 марки 1/9 на деревянных брусьях:
| Длина, м | По чертежу 2766 | По таблице А.1 (А4: Ш + Н) | Суммарная длина, пог. м |
|---|---|---|---|
| 3,00 | 17 | 15 + 2 = 17 | 51,00 |
| 3,25 | 10 | — + 10 = 10 | 32,50 |
| 3,50 | 8 | — + 8 = 8 | 28,00 |
| 3,75 | 4 | — + 4 = 4 | 15,00 |
| 4,00 | 6 | — + 6 = 6 | 24,00 |
| 4,25 | 5 | 4 + 1 = 5 | 21,25 |
| 4,50 | 6 | 5 + 1 = 6 | 27,00 |
| 4,75 | 4 | — + 4 = 4 | 19,00 |
| 5,00 | 4 | — + 4 = 4 | 20,00 |
| 5,25 | 4 | — + 4 = 4 | 21,00 |
| Итого | 68 | 24 + 44 = 68 | 258,75 |
Слева — по схеме геометрических размеров и раскладке бруса проекта 2766, справа — по таблице А.1 ГОСТ 8816-2014 для комплекта А4. Совпадение полное, включая распределение по разновидностям верхней пласти.

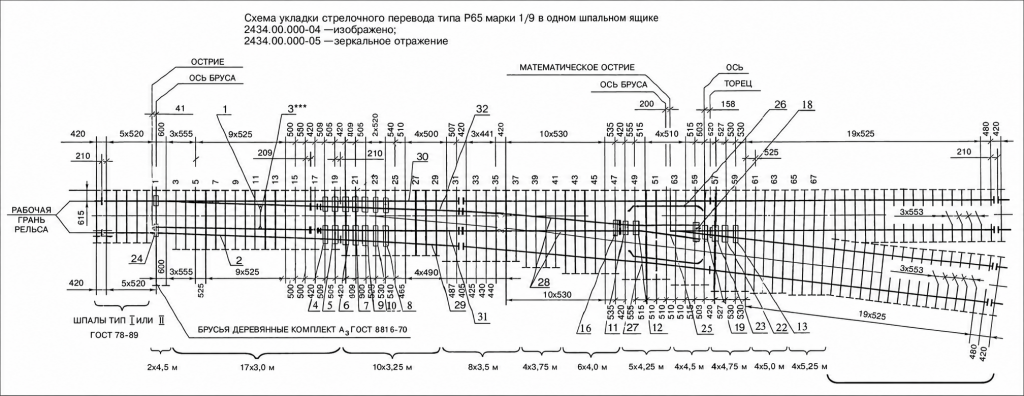

Схема укладки стрелочного перевода типа Р65 марки 1/9 (проект 2434.00.000-04; исполнение -05 — зеркальное отражение) по формуляру Новосибирского стрелочного завода даёт тот же состав комплекта по длинам: 2×4,5 м; 17×3,0; 10×3,25; 8×3,5; 4×3,75; 6×4,0; 5×4,25; 4×4,5; 4×4,75; 4×5,0; 4×5,25 м — итого 68 брусьев. Подпись под схемой прямо называет применяемый комплект: «БРУСЬЯ ДЕРЕВЯННЫЕ КОМПЛЕКТ А4 ГОСТ 8816».

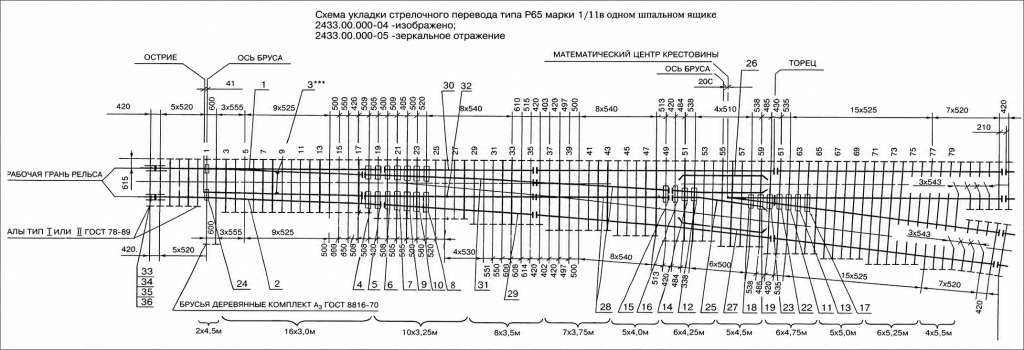

Схема укладки перевода типа Р65 марки 1/11 (проект 2433.00.000-04) из того же формуляра даёт комплект А3: 2×4,5 м; 16×3,0; 10×3,25; 8×3,5; 7×3,75; 5×4,0; 6×4,25; 5×4,5; 6×4,75; 5×5,0; 6×5,25; 4×5,5 м — итого 80 брусьев.
✓ Заводская схема подтверждает таблицу стандарта
Разбивка по длинам на схеме 1/9 совпадает с таблицей А.1 полностью: 17 брусьев 3,0 м, 10 по 3,25, 8 по 3,5, 4 по 3,75, 6 по 4,0, 5 по 4,25, 6 по 4,5 (две группы — 2 и 4), 4 по 4,75, 4 по 5,0 и 4 по 5,25 — те самые 68. Для 1/11 сумма даёт 80, что тоже сходится с А.1. То есть комплект по ГОСТу и комплект по формуляру завода — одно и то же, и проверять поставку можно по любому из двух документов.
Сравнение двух схем показывает, почему комплекты не взаимозаменяемы даже при одинаковом типе рельса. У марки 1/9 «лесенка» длин заканчивается на 5,25 м, у более пологой 1/11 добавляется группа 4×5,5 м, а брусьев в комплекте на двенадцать больше. Различается и шаг: цепочки 9×525, 4×500, 10×530, 19×525 у 1/9 против 9×525, 8×540, 15×525, 7×520 у 1/11 — положение опор подчинено узлам конкретной геометрии.
✓ Вывод
Разбивка по длинам в чертеже перевода и в таблице А.1 стандарта совпадает полностью. Значит комплект можно проверять по ГОСТу, даже если лист раскладки не сохранился, — при условии, что марка и тип рельса известны.
Объём, масса и нормы погрузки
Объём зависит не только от числа брусьев, но и от сечения: при одном и том же количестве изделий комплект из бруса 180 × 250 мм примерно на четверть объёмнее, чем из 160 × 230 мм.
| Комплект | Марка и тип рельса | Брусьев, шт. | Объём, м³ (180×250) | Объём, м³ (160×230) | Масса, кг |
|---|---|---|---|---|---|
| А1 (только 8816-70) | Р65 1/22 | 170 | 30,41 | — | 21 287 |
| А2 | Р65 1/18 | 137 | 24,12 | — | 16 884 |
| А3 | Р65 1/11 | 80 | 15,46 | 11,73 | 10 822 / 8 211 |
| А4 | Р65 1/9 | 68 | 11,65 | 9,52 | 8 155 / 6 664 |
| Б (прежний В) | Р65, Р50 2/9 | 91 | — | 14,24 | 9 968 |
| Б1 (только 8816-70) | Р50, Р43 1/11 | 75 | 14,44 | 10,97 | 7 679 |
| Б2 (только 8816-70) | Р50, Р43 1/9 | 63 | 10,91 | 8,92 | 6 244 |
Массы приведены для пропитанного бруса из расчёта 700 кг/м³ и являются справочными: фактическая масса зависит от породы, влажности и вида пропиточного средства. Для комплектов с двумя сечениями масса указана в том же порядке, что и объёмы.
| Транспорт | Норма погрузки | Что это значит для комплекта |
|---|---|---|
| Вагон | до 70 м³ | Любой комплект переводного бруса — с большим запасом; помещается несколько комплектов |
| Автомобиль | до 22 м³ | Комплекты А2, А3, А4, Б, Б1, Б2 — одна машина. Только А1 (30,41 м³) требует двух рейсов |
| Для сравнения: шпала деревянная тип 1 | 700 шт — вагон, 220 шт — авто | Норма считается в штуках, а не в кубометрах |
✓ Сравнение с железобетоном
Комплект железобетонных брусьев на тот же перевод Р65 1/9 весит около 41,8 т и требует полувагона либо 2–3 автомобилей. Деревянный комплект той же марки — 6,7–8,2 т и одна машина. Пятикратная разница определяет не только стоимость доставки, но и саму возможность работ: на удалённом объекте без крана и подъездов под 40-тонную поставку деревянный вариант нередко оказывается единственным реализуемым.
Пакетирование задано самим стандартом: комплекты формируют в пакеты по ГОСТ 19041, размеры пакетов — по ГОСТ 16369; по согласованию с заказчиком допускается отгрузка без формирования в пакеты. Размещение и крепление в вагоне — по Техническим условиям размещения и крепления грузов в вагонах и контейнерах (МПС России, 27.05.2003), при необходимости по согласованному эскизу.
Почему пакетирование важно не только для перевозки
Пакет формируется из брусьев одной длины, а комплект — из брусьев одной породы. Если поставка приходит правильно сформированными пакетами, разложить комплект по эпюре на объекте можно без пересчёта каждой позиции: длины уже рассортированы. Отгрузка россыпью допускается по согласованию, но тогда закладывайте время на сортировку и риск пересорта по условным номерам длины.
✓ Вывод
Комплект на марку 1/9 — это 9,5–11,7 м³ и 6,7–8,2 т в зависимости от сечения. Норма погрузки: до 70 м³ — вагон, до 22 м³ — автомобиль, то есть любой действующий комплект уходит одной машиной.
Заявка на поставку: разбор параметров
| Параметр | Что означает | Зачем в заявке |
|---|---|---|
| Комплект | А2, А3, А4 или Б по действующему ГОСТ 8816-2014 | Задаёт полный набор длин. Без указания редакции читается по действующему стандарту — отсюда ловушка с буквой «Б» |
| Марка и тип рельса | Р65, 1/9 или 1/11 | Дублирует комплект и вскрывает ошибку перевода обозначения со старого чертежа |
| Номер проекта | 2766, 2434 — из паспорта перевода | У одной марки разные проекты дают разный набор длин |
| Вид | А — обрезной, Б — необрезной | Определяет геометрию прилегания подкладок; в ответственных узлах проект требует вид А |
| Тип | I, II или III по классу пути | Комплект из III типа изготавливают только по требованию заказчика — для промпутей это обязательная строка |
| Порода и пропитка | Сосна, ель или лиственница; пропитанные, с наколкой или без | Порода в комплекте одна; наколка определяет глубину пропитки и срок службы |
| Комплектность | Полный комплект либо перечень длин с количеством | Разделяет поставку под укладку и добор под ремонт |
✓ Вывод для снабжения
Образец формулировки: «Брусья переводные деревянные, вид А, тип II, комплект А4 (марка 1/9, проект 2766), сосна, пропитанные с наколкой, по ГОСТ 8816-2014 — 1 комплект». Для добора: «…длины 4,50 м — 6 шт., 5,25 м — 4 шт., порода сосна, пропитанные». Здесь закрыты все семь параметров и явно указана редакция стандарта — уточняющая переписка не потребуется.
Документы и сертификация
| Документ | Что в нём смотреть |
|---|---|
| Сертификат соответствия | Наименование продукции с указанием типов и признаков (наколотые или ненаколотые, пропитанные или непропитанные), ссылка на ГОСТ 8816-2014, изготовитель, срок действия. Форма — добровольная сертификация в системе ГОСТ Р |
| Этикетка партии пропитанных брусьев (п. 6.2.5) | Гарантии изготовителя; сведения о подтверждении соответствия; наименование и адрес изготовителя; комплект поставки с указанием разновидности брусьев; наличие или отсутствие наколки; вид использованного пропитывающего средства; обозначение стандарта |
| Этикетка партии непропитанных брусьев (п. 6.2.4) | Наименование и адрес изготовителя; число брусьев в партии в штуках или кубометрах; сечение, длина бруса и порода древесины; обозначение стандарта |
| Спецификация | Состав комплекта по длинам и разновидностям, вид и тип бруса, порода, количество; для частичной замены — перечень длин |
⚠ Что сверить, чтобы не получить пересорт
Породу по маркировке торцов — в комплекте она должна быть одна (С, Е или Л). Количество по длинам — пересчитать по группам, сверяя с таблицей А.1: недостача четырёх брусьев 5,25 м остановит сборку крестовинного узла, даже если «всего 68 штук на месте». Разновидность верхней пласти — в комплекте А4 брусья широкой пласти идут только в длинах 3,00, 4,25 и 4,50 м. Наличие наколки — точка на торце; влияет на срок службы и на цену. Вид — обрезной или необрезной.
Хранение на площадке заказчика
Стандарт задаёт условия прямо (раздел 8): штабель укладывают на фундамент из железобетонных, бетонных или деревянных балок высотой не менее 400 мм; при хранении дольше 10 суток каждый горизонтальный ряд отделяют прокладками из здоровой окоренной древесины толщиной не менее 20 мм, а между брусьями в ряду оставляют промежутки 20–40 мм. Непропитанные брусья сортируют в штабели по породам. Смысл требований один — продуваемость: штабель без зазоров и на грунте начинает гнить снизу ещё до укладки в путь. И практическое следствие: гарантия изготовителя действует при соблюдении заказчиком правил транспортирования и хранения (п. 9.1), так что уложенный на землю штабель — это ещё и потеря гарантии.
✓ Вывод
При приёмке партии собирайте три документа: сертификат соответствия со ссылкой на ГОСТ 8816-2014, этикетку партии и спецификацию с составом комплекта по длинам.
Частые вопросы (FAQ) о деревянных переводных брусьях
Сколько брусьев в комплекте на перевод 1/9?
68 брусьев — комплект А4 по ГОСТ 8816-2014: 24 бруса широкой верхней пласти и 44 нормальной, длиной от 3,00 до 5,25 м. Разбивка по длинам: 3,00 м — 17 шт., 3,25 — 10, 3,50 — 8, 3,75 — 4, 4,00 — 6, 4,25 — 5, 4,50 — 6, 4,75 — 4, 5,00 — 4, 5,25 — 4. Брусья длиной 5,50 м в этом комплекте не применяются. Суммарная длина — 258,75 пог. м, объём 9,52–11,65 м³ в зависимости от сечения. Для рельсов Р50 и Р43 по прежней редакции применялся комплект Б2 из 63 брусьев.
Чем комплект Б отличается в старом и новом ГОСТе?
Это разные вещи: по ГОСТ 8816-70 комплекты Б1 и Б2 — для обыкновенных переводов 1/11 и 1/9, по ГОСТ 8816-2014 комплект Б — для перекрёстных переводов. Прежний комплект для перекрёстных переводов обозначался буквой В и содержал 91 брус; в действующей редакции он получил обозначение Б с тем же числом брусьев. Поэтому заявка «комплект Б» без указания марки приводит к поставке 91 бруса с набором длин от 3,50 м вместо 63 или 75 брусьев обыкновенного перевода.
Каких комплектов нет в новой редакции?
Отсутствуют А1 (марка 1/22), Б1 и Б2 в прежнем значении, а также В. Осталось четыре: А2, А3, А4 и Б. При этом числа брусьев в сохранившихся комплектах не изменились: А2 — 137, А3 — 80, А4 — 68, Б (бывший В) — 91. Марки 1/11 и 1/9 в новой редакции распространены и на рельсы Р43.
Какие брусья нужны для пути промышленного предприятия?
Тип III — он предназначен для путей 5 класса, малодеятельных подъездных и путей промышленных предприятий. Комплекты из брусьев III типа изготавливают по требованию заказчика, поэтому условие указывается в заявке прямо, иначе комплект соберут из I–II типов. Для подъездных путей с интенсивной работой применяется тип II.
Сколько машин нужно на комплект бруса?
Одна: норма погрузки — до 22 м³ на автомобиль, а самый объёмный из действующих комплектов (А2) занимает 24,12 м³ при сечении 180 × 250 и меньше при 160 × 230. Норма для вагона — до 70 м³, то есть в один вагон помещается несколько комплектов. Исключение — комплект А1 на марку 1/22 (30,41 м³): он требует двух автомобильных рейсов.
Сколько служит деревянный переводной брус?
Полный средний срок службы по ГОСТ 8816-2014 — не менее 15 лет. Реальный срок сильно зависит от породы, качества пропитки и наличия наколки: у наколотого бруса глубина пропитки нормируется в 50–60 мм против пропитки по заболони у ненаколотого.
Можно ли подрезать и сверлить брус на объекте?
Да — в отличие от железобетонного, но с обязательной обработкой обнажившихся поверхностей защитным средством. Стандарт допускает механическую обработку после пропитки при трёхкратном нанесении защитного средства на срез; отверстия под болты, костыли и шурупы смазываются маслянистым средством по всей глубине канала. Без этой обработки гниение начнётся именно с места реза, где защитного слоя нет.
Чем поможет ВСП74
ООО «ВСП74» (Челябинск) изготавливает и поставляет материалы верхнего строения пути и выполняет строительство, капитальный ремонт и текущее содержание путей необщего пользования по России и СНГ.

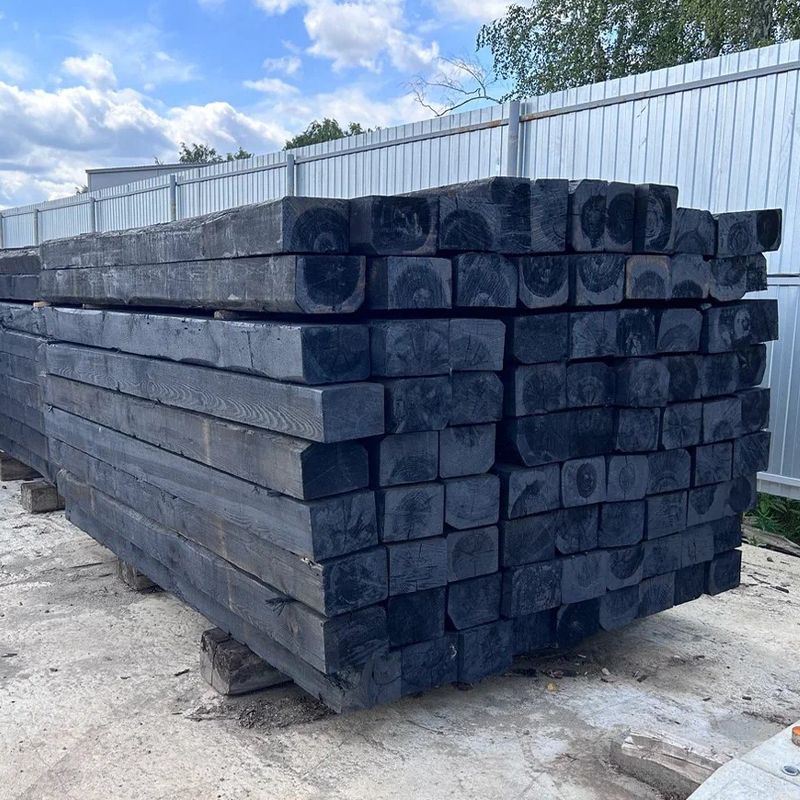

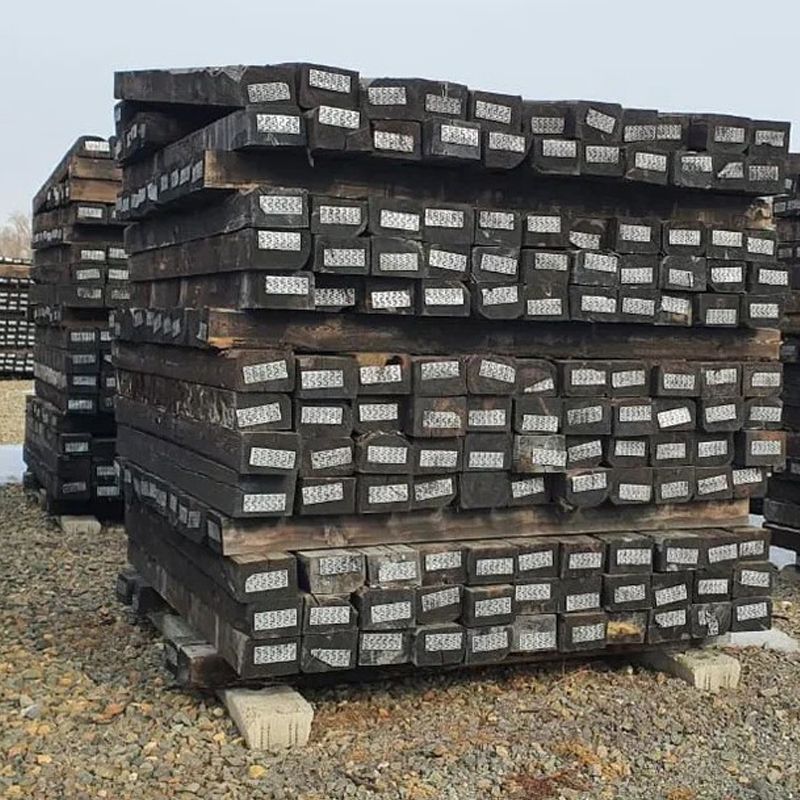

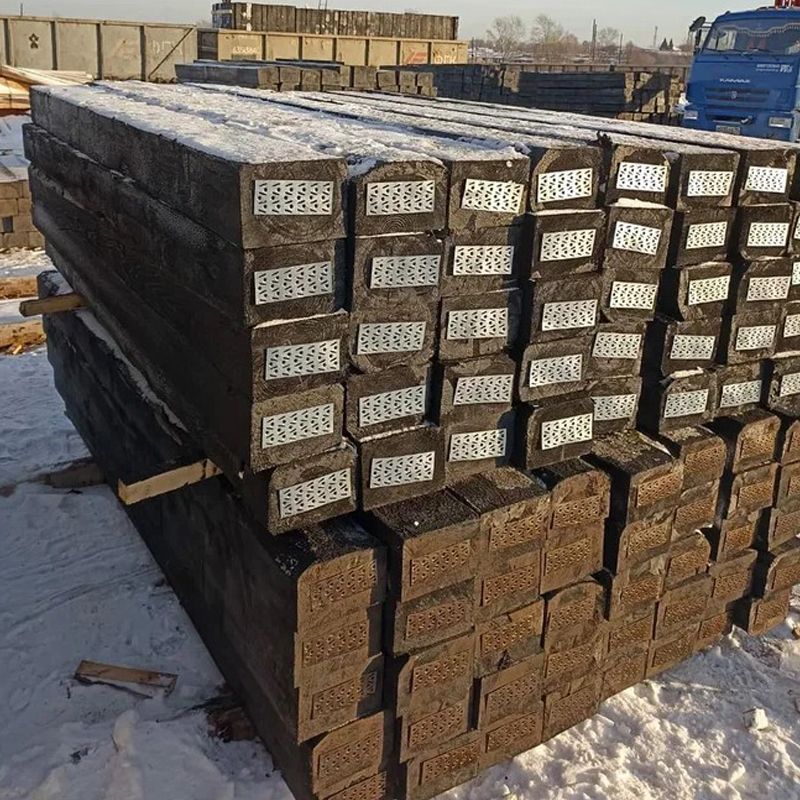

- Деревянные переводные брусья — пропитанные и непропитанные, видов А и Б, типов I–III, полными комплектами и отдельными длинами для частичной замены.
- Перевод обозначений со старого чертежа — определим, какому действующему комплекту соответствует запись из проекта 1970–1990-х годов.
- Сборка комплекта по таблице А.1 или по раскладке вашего проекта — с пересчётом по длинам и разновидностям.
- Сопутствующие материалы — шпалы, полушпалы, мостовой брус, рельсы, скрепления, стрелочные переводы новые и старогодные.
- Расчёт логистики — объём, масса, вид транспорта и требования к площадке.
Нормативные и ссылочные документы
- ГОСТ 8816-2014 «Брусья деревянные для стрелочных переводов. Технические условия» — утв. приказом Росстандарта от 22.08.2014, введён с 01.03.2015 взамен ГОСТ 8816-2003. Действует. Приложение А — состав комплектов.
- ГОСТ 8816-2003 — заменён редакцией 2014 года.
- ГОСТ 8816-70 — не действует; приведён в статье для перевода обозначений архивных чертежей.
- ГОСТ 20022.5 «Защита древесины. Автоклавная пропитка маслянистыми защитными средствами» — способ пропитки (п. 5.4.3 ГОСТ 8816-2014).
- ГОСТ 20022.3 «Защита древесины. Предпропиточная подготовка накалыванием» — накалывание (п. 5.4.2).
- ГОСТ 19041 «Транспортные пакеты и блок-пакеты пилопродукции»; ГОСТ 16369 «Пакеты транспортные лесоматериалов. Размеры» — пакетирование комплектов.
- ГОСТ 6782.1 — величина усушки; ГОСТ 2140 — видимые пороки древесины.
- Технические условия размещения и крепления грузов в вагонах и контейнерах — утв. МПС России 27.05.2003, действуют с изменениями.
- Правила перевозок грузов автомобильным транспортом — постановление Правительства РФ от 21.12.2020 № 2200. Действуют.
Дисклеймер: материал носит справочный характер и не заменяет проектную документацию. Требования, состав комплектов и размеры приведены по ГОСТ 8816-2014 и подлежат сверке с действующей редакцией и нумерацией пунктов на момент применения. Сведения о комплектах ГОСТ 8816-70 приведены исключительно для перевода обозначений архивных чертежей и не являются действующими требованиями. Объёмы и массы комплектов — справочные, соответствуют укрупнённым сечениям 180 × 250 и 160 × 230 мм и расчётной плотности пропитанной древесины 700 кг/м³; фактические значения указываются в спецификации поставки. Нормы погрузки приведены как ориентир для планирования транспорта; способ размещения и крепления груза в вагоне принимается по Техническим условиям размещения и крепления грузов в вагонах и контейнерах, при необходимости — по согласованному с перевозчиком эскизу. Применяемость типов брусьев определяется классом пути и проектной документацией. Не является публичной офертой.
Что можно применять на путях общего и необщего пользования, какие группы годности бывают, что изменилось после Изменения № 7 к СП 37...
Высокая надежность — ключевое требование к компонентам верхнего строения железнодорожного пути. Гарантировать безопасность и долговечность дороги возможно только при идеальном состоянии каждой металлической конструкции.
В статье расскажем о факторах, оказывающих негативное воздействие на двутавровые балки. Рассмотрим различные типы дефектов рельсов, причины их возникновения, степень серьезности и влияние на железнодорожное движение.
Рельсы соединяются между собой с использованием стыковых болтов и накладок или методом сварки. При этом существует подробный набор правил, которые регулируют метод крепления, ширину и другие критические параметры для безопасности движения.
В российской промышленности высоко ценится такой вид сырья, как железнодорожный металлолом. Эти категории лома часто обозначаются сокращениями ЖДЛ 1 и ЖДЛ 2.
На рынке вторичного сырья наиболее востребованы рельсы — источник высокоуглеродистой стали. Это особая категория черного металлического лома, который образуется при изнашивании ж/д полотна. Кроме старых или вышедших из строя рельсов, для переработки используются фрагменты вагонов, колесные пары и крепежи.
В статье рассказываем о разновидностях железнодорожного лома, особенностях приемки такого сырья, его стоимости и других нюансах.
При создании линий для передвижения спецтехники необходимо правильно подбирать элементы ВСП. В статье рассмотрим типы крановых рельсов, которые также называются подкрановыми, разберемся в особенностях их производства и практического применения.
