Тупиковые упоры крановых путей: типы по ГОСТ Р 70359-2022, выбор, установка и обслуживание
Тупиковый упор крана: что это и для чего предназначен
Тупиковый упор — единственный элемент кранового пути, который работает только в аварии. Поэтому ошибка в выборе или установке упора обнаруживается в худший момент. В статье — типы тупиковых упоров по ГОСТ Р 70359-2022 (тупиковый упор ударного типа для крановых путей, тупиковый упор безударного типа и комбинированный), конструкция тупиковых упоров наземных крановых путей и подбор: тупиковый упор для мостового крана, для козлового крана и для кран-балки. Также разбираем, сколько упоров ставят и где, монтаж, допуски, паспорт, осмотры и браковку, и даём опросный лист для заказа. Материал для инженеров ПТО и механиков, ответственных за подъёмные сооружения, и для снабжения.
Если коротко
- Требования к тупиковым упорам кранов с 01.03.2023 задаёт ГОСТ Р 70359-2022 — первый в России стандарт именно на упоры.
- ГОСТ Р 70359-2022 выделяет три типа: ударный (энергию гасит амортизатор при ударе буфера), безударный (колесо накатывается на горку), комбинированный (горка, затем амортизатор). Тип задаёт изготовитель крана; при расхождении с проектом пути приоритет у крана.
- Упор обязан остановить кран с номинальным грузом на скорости 0,5 м/с (без средств автоматической остановки) или 50 % максимальной (со средствами); замедление — не более 4 м/с².
- На каждой рельсовой нити — два упора; на рельсе — не ближе 500 мм от конца, на балке — не дальше 100 мм; приваривать упор к рельсу запрещено.
- Кран должен касаться всех упоров сечения одновременно: допуск от 8 до 16,5 мм в зависимости от класса пути; соосность амортизатора и буфера — до 10 мм.
- На комплект нужен паспорт по форме приложения Б стандарта; после любого наезда крана — внеочередная проверка с записью в паспорт.
Простыми словами
Тупиковый упор для крана — то же, что буфер в приямке лифтовой шахты: в нормальной работе его не касаются, он нужен на случай отказа всего остального. Кран массой 100 т на скорости 0,5 м/с несёт около 12,5 кДж кинетической энергии, и её надо куда-то деть, не сломав ни кран, ни балку.
Способов два. Ударный упор забирает энергию амортизатором — резиной, пружиной, гидравликой — примерно как гидробуфер в конце хода механизма. Безударный заставляет колесо въехать на наклонную горку: кран приподнимается и останавливается собственным весом, переводя скорость в высоту. Для 0,5 м/с хватает подъёма всего на 13 мм — поэтому горка тормозит мягко, но ей нужен запас по высоте над краном.
Что заказать по теме
Тупиковый упор ударного типа для крановых путей, тупиковый упор безударного типа, упоры под рельсы Р65, Р50 и КР70.
Каталог: тупиковые упоры · калькулятор материалов пути. Запрос коммерческого предложения — zakaz@vsp74.ru.
Нормативная основа: ГОСТ Р 70359-2022 «Краны грузоподъёмные. Упоры тупиковые рельсовых путей. Технические требования»; ГОСТ 35253-2025 и ГОСТ 35321-2025 (крановые пути); ФНП «Правила безопасности ОПО, на которых используются подъёмные сооружения» (приказ Ростехнадзора № 461); СП 314.1325800.2017; СП 12-103-2002.
Тупиковый упор — последняя ступень защиты крана от схода с конца пути. Он не заменяет концевой выключатель и отключающую линейку, а страхует их. Термин закреплён в ГОСТ Р 70359-2022:
«Тупиковый упор: механическое устройство, которое, в комплекте из двух и более штук, препятствует опасному передвижению крана за границами рабочей зоны рельсового пути, возможному при отказе средств автоматической остановки и (или) тормозов механизма передвижения крана»
— ГОСТ Р 70359-2022, п. 3.11
Стандарт распространяется на упоры рельсовых путей грузоподъёмных кранов, грузовых тележек и передвижных талей (раздел 1).
⚠ Не путать с железнодорожными упорами
Тупиковые упоры железнодорожных путей — для вагонов и локомотивов (типы ПС 53.00, РУ1 по серии 2.419-1) — другой класс изделий: они рассчитаны на удар автосцепки, а не буфера крана. Стандарт к ним не относится, и требования этой статьи на них не переносятся.
Для сравнения — железнодорожный тупиковый упор: слева каркас из рельсов до установки бруса, справа упор с брусом и сигнальной чёрно-белой окраской. Это не крановое изделие.

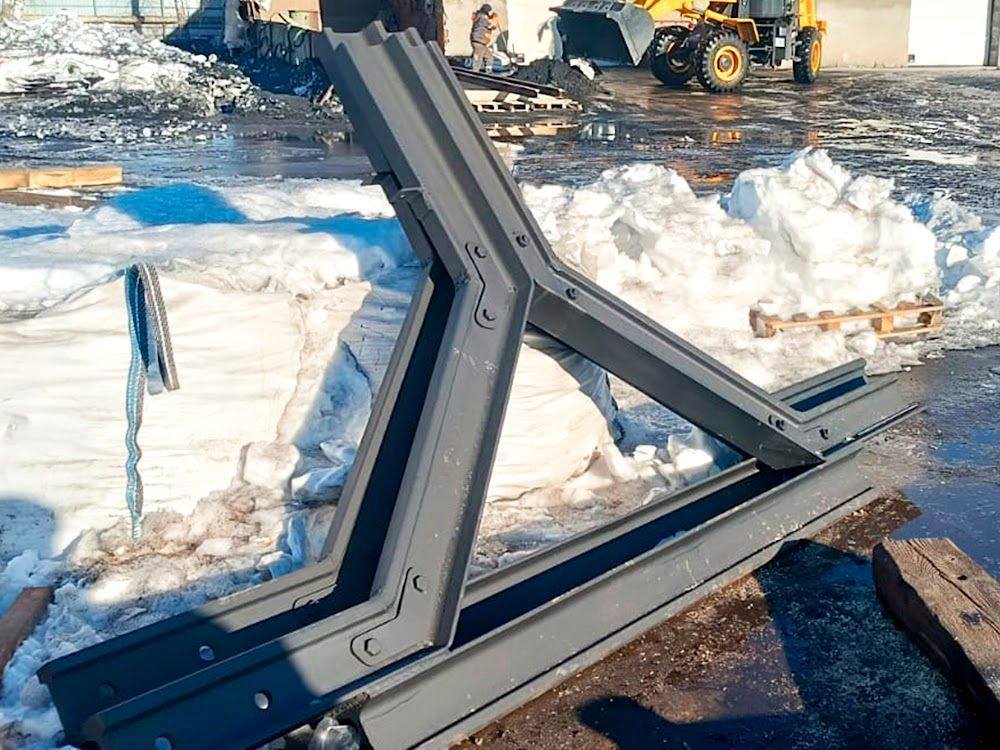

Каркас упора из рельсов

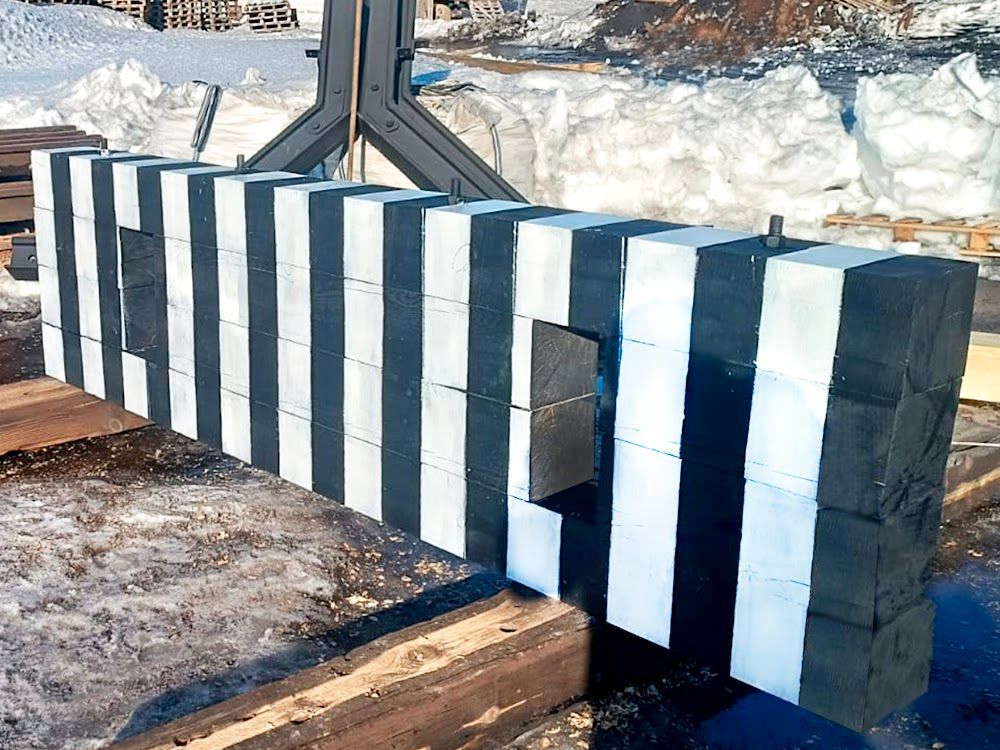

Упор с брусом и сигнальной окраской
Упор проектируется на три расчётные ситуации (п. 4.1). Первая: кран движется со скоростью 0,5 м/с, если путь и кран не оснащены средствами автоматической остановки, или с 50 % максимальной скорости, если оснащены. Вторая: поднят номинальный груз в крайнем верхнем положении. Третья: ветер рабочего состояния и уклон пути — максимальные по паспорту крана. Для мостовых кранов тележка находится у рельсовой нити, для козловых — над нитью, стрела стрелового крана — вдоль пути.
⚠ Что изменилось
До 2023 года отдельного стандарта на тупиковые упоры в России не было — требования собирали из СП 12-103-2002, СП 314.1325800.2017, рекомендаций РД и паспортов кранов. Стандарт утверждён приказом Росстандарта от 22.09.2022 № 976-ст и действует с 01.03.2023.
Переходный порядок (раздел 1): требования к монтажу и эксплуатации (разделы 10, 11 и п. 4.3) применяются с 01.03.2023, остальные — к упорам, изготовленным через год после введения, то есть с 01.03.2024. Менять работающие упоры стандарт не требует, но при ремонте и реконструкции пути и после наезда крана нужно руководствоваться им. Паспорт по форме приложения Б для упоров, изготовленных до введения стандарта, не обязателен.
С 2026 года сменились и ссылочные стандарты на пути: ГОСТ Р 56944-2016 (надземные пути) заменён ГОСТ 35253-2025, ГОСТ Р 51248-99 (наземные) — ГОСТ 35321-2025. Требования к самому пути берите из новых документов; подробно — в статье «Нормативная база кранового пути: что действует, а что отменено».
Для примера — тупиковый упор Н350 для кранового рельса КР70 (карточка товара).
Типы тупиковых упоров по ГОСТ Р 70359-2022: ударные, безударные, комбинированные
Типы тупиковых упоров определяются способом гашения энергии крана. Тип упора выбирает не снабжение и не монтажник, а изготовитель крана: он указан в паспорте или руководстве по эксплуатации. Задача заказчика — не перепутать тип и правильно передать параметры крана. Сравнение типов — в таблице.
| Тип по стандарту | Как гасит энергию | Где уместен | Ограничения |
|---|---|---|---|
| Ударный, п. 3.12 | Соударение буфера крана с амортизатором упора | Где нет запаса высоты над краном и нельзя сокращать рабочую зону; козловые, портальные краны, тяжёлые мостовые краны | Нужна соосность амортизатора и буфера до 10 мм; регулировка амортизатора ≥ 30 мм по высоте и в плане (п. 5.16) |
| Безударный, п. 3.13 | Колесо крана накатывается на горку: кинетическая энергия переходит в потенциальную | Открытые пути; цеха с запасом по высоте; краны малой и средней массы | В помещении и под навесом — только если над высшей точкой крана ≥ 1000 мм до потолка, ферм или крана верхнего яруса (п. 5.11) |
| Комбинированный, п. 3.14 | Сначала горка, затем амортизатор | Когда одной горки мало по длине, а удар нужно смягчить | Амортизатор рассчитан на внецентренную нагрузку и защищён отбойником (п. 5.13) |
Источник: стандарт, пп. 3.12–3.14, 5.11, 5.13, 5.16. Колонка «Где уместен» — практика подбора, окончательный выбор — по паспорту крана (п. 10.2).
Тупиковый упор ударного типа для крановых путей: амортизаторы и допустимая скорость наезда
Материал амортизатора стандарт привязывает к скорости, с которой кран может прийти на упор (п. 5.10).
| Амортизатор | Допустимая скорость наезда |
|---|---|
| Из твёрдых пород дерева | Только краны с ручным приводом |
| Резиновый монолитный, полиуретановый, пружинный, пружинно-фрикционный | До 0,63 м/с |
| Пружинно-шариковый, гидравлический, с гранулированным рабочим телом | До 1,25 м/с |
Источник: стандарт, п. 5.10. Рабочие характеристики буфера крана при расчёте принимают по резиновому монолитному буферу.
Чтобы повысить энергоёмкость, стандарт предлагает (п. 5.6): заменить резину и пружины на пружинно-фрикционные, пружинно-шариковые или гидравлические амортизаторы; прижимать ударный упор к головке рельса клиновым устройством, которое допускает рассчитанное смещение; удлинять ход амортизатора; уменьшать уклон и увеличивать длину и радиус горки. Замедление крана в любом случае — не более 4 м/с².
Тупиковый упор безударного типа: накатная горка и параметры по массе крана
Параметры горки безударного упора и клина ударного зависят от массы крана. Значения по стандарту — в таблице.
| Масса крана | Радиус переходной кривой горки | Угол клина ударного упора, не более |
|---|---|---|
| До 50 т | 1,25–1,5 м | 10°45′–11°00′ |
| Св. 50 до 100 т | 1,25–1,5 м | 10°30′–10°45′ |
| Св. 100 до 150 т | 1,5 м | 10°15′–10°30′ |
| Св. 150 до 200 т | 1,5 м | 10°00′–10°15′ |
| Св. 200 т | 1,75–2 м | 9°30′–10°00′ (по массе) |
Источник: стандарт, таблицы 1 и 3. Параметры закладывает конструктор упора; заказчику они нужны, чтобы проверить паспорт.
✓ Инженерная сводка
Стандарт прямо говорит: если нет ограничений по высоте (п. 5.11) и по сокращению рабочей зоны, следует использовать безударные и комбинированные упоры (п. 5.10). Ударный упор — выбор там, где горку поставить некуда. Распространённое правило «мостовые до 32 т — безударные, свыше 50 т — ударные» — практическая привычка, а не норма.

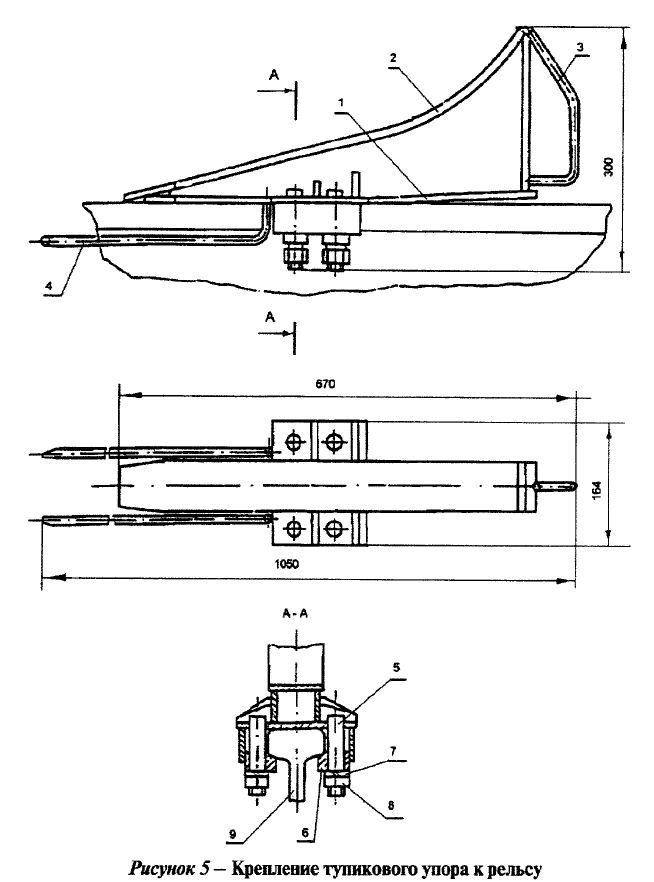

На схеме показано, как устроен безударный упор: основание (1), наклонная направляющая — это и есть накатная горка (2), рукоятка (3), разводка (4), шпильки (5), прижимные пластины (6), шайбы (7) и гайки (8). Упор крепится прямо к рельсу (9) прижимными пластинами. Схема взята из МДС 12-61.2012 (ЦНИИОМТП) — проекта производства работ на устройство рельсового пути башенного крана.
Как выглядят эти типы в металле: слева — безударный упор УТ-1, колесо крана накатывается на горку; справа — ударный упор УТ-13У-НС-Р65, кран останавливает амортизатор, в который упирается буфер.

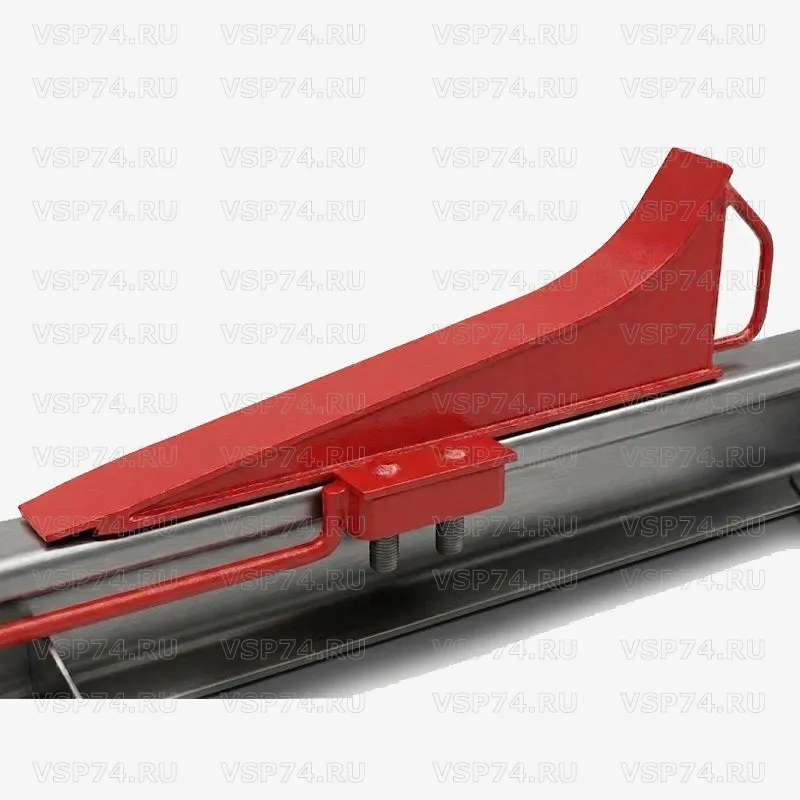

Безударный упор УТ-1
Ударный упор УТ-13У-НС-Р65
Конструкция тупиковых упоров наземных крановых путей: из чего состоят и что проверяют при проектировании
Говоря о конструкции тупиковых упоров наземных крановых путей, важно помнить: стандарт не определяет конструкцию упора (раздел 1): конструктивное исполнение, массу и габариты задаёт заказчик или технические условия на изделие. Стандарт описывает не «как сварить», а что упор обязан выдержать. В любой конструкции работают два главных элемента: амортизатор (п. 3.1) — гасит энергию удара, и накатная горка (п. 3.2) — переводит энергию движения в подъём крана. Остальное — корпус, опорные плиты, крепёж к рельсу или балке и защитное покрытие.
Соответствие упора требованиям безопасности подтверждают на трёх стадиях: при проектировании, изготовлении и монтаже (п. 4.2). Работоспособность на практике обеспечивает контроль состояния всего комплекта: самих упоров, шарнирных соединений тележек, ходовых колёс и рельсовых нитей (п. 4.3). Поэтому упор нельзя оценивать отдельно от крана и пути.
При расчёте конструктор обязан показать пять вещей (п. 5.5): кран останавливается без опрокидывания; упоры и их крепления выдерживают нагрузку; грузовая тележка остаётся устойчивой; упор не смещается относительно головки рельса (исключение — ударные упоры с клином, где смещение заложено в расчёт); запас прочности есть и при остановке с номинальным грузом. Для вас это означает: просите у изготовителя не просто чертёж, а расчёт под параметры вашего крана.
Как выбрать тупиковый упор для мостового крана, козлового крана и кран-балки
Тупиковый упор для мостового крана, козлового крана и кран-балки подбирается по трём ключевым параметрам: масса крана, скорость передвижения и расстояние от головки рельса до центра буфера.
Тупиковый упор для мостового крана
Мостовой кран работает в цехе, и главный вопрос — есть ли над ним 1000 мм свободной высоты в зоне упора. Если есть — безударный или комбинированный упор; если нет — ударный с амортизатором, соосным буферу. Упор ставят на рельс кранового пути или на подкрановую балку; для стальных балок место установки подкрепляют рёбрами и диафрагмами, если конструкция листовая (п. 5.20). О креплении рельса к балке — в статье «Устройство и виды креплений крановых рельсов к стальным подкрановым балкам».
Тупиковый упор для козлового крана
Козловой кран работает на открытом наземном пути, с ветром и уклоном. Отключающее устройство для козловых, башенных и портальных кранов должно срабатывать не позже чем за полный путь торможения до упора, для остальных — за половину (п. 10.14). Зимой упоры и отключающие устройства на открытом воздухе очищают от снега и наледи (п. 11.14). Устройство наземного пути — в статье «Подкрановые пути: устройство, ГОСТ и ФНП, требования, допуски».
Тупиковый упор для кран-балки, тали и монорельса
Тупиковый упор для кран-балки подбирают так же, как для тяжёлых кранов, только нагрузки меньше. Стандарт распространяется и на подвесные и опорные грузовые тележки, передвижные тали. Для подтележечных путей регулировка амортизатора — не менее 15 мм (п. 5.16). Для лёгких кранов упор часто делают по чертежу заказчика под конкретную балку или рельс.
Тупиковый упор для башенного крана
Если кран оснащён рельсовыми полуавтоматическими захватами, упор ставят так, чтобы расстояние до ближайшего болтового стыка отличалось от базы крана больше чем на 2 м (п. 10.7): иначе захват может прийтись на стык. Безударный упор не должен заклинивать щёки захвата (п. 5.15).
Что проверить по каждому типу крана, сведено в таблицу: она поможет быстро подобрать тупиковый упор для мостового крана, козлового крана или кран-балки.
| Кран | Что проверить в первую очередь | Где взять данные |
|---|---|---|
| Мостовой | Высота над краном в зоне упора (≥ 1000 мм для безударного); высота буфера над головкой рельса | Паспорт крана, разрез здания, замер |
| Козловой | Путь торможения, ветер и уклон по паспорту; тип рельса (Р50, Р65, КР) | Паспорт крана, проект пути |
| Башенный | База крана и положение стыков; совместимость с рельсовым захватом | Паспорт крана, ППР |
| Кран-балка, таль, монорельс | Профиль балки или рельса; масса тележки с грузом | Паспорт крана, чертёж балки |
Составлено по стандарту, пп. 4.1, 5.11, 5.15, 5.16, 10.7, 10.14 и приложению А.
⚠ Частая ошибка
Заказать «упор под Р65» без данных о кране. Рельс определяет только узел крепления; энергию, которую упор должен погасить, задают масса и скорость крана, а высоту амортизатора — буфер. Упор, подобранный по одному рельсу, может не встать соосно буферу или не удержать кран.
Читайте также
Сколько тупиковых упоров ставят и где: требования к установке
Сколько тупиковых упоров ставят на путь — вопрос, который часто вызывает путаницу. Ответ даёт стандарт.
«На каждой рельсовой нити пути должно быть установлено по два тупиковых упора, ограничивающих рабочую зону, обслуживаемую краном (кранами)»
— стандарт, п. 10.5
То же требование есть в ГОСТ 35253-2025 для надземных путей и в ФНП (п. 200). Рабочая поверхность упора обращена к ходовым колёсам крана. Требования к месту установки собраны в таблице.
| Требование | Значение | Пункт |
|---|---|---|
| Место на рельсе | Не ближе 500 мм от конца рельсовой нити | п. 10.7 |
| Место на подкрановой балке | Не дальше 100 мм от конца рельсовой нити | п. 10.7 |
| Крепление к рельсу сваркой | Запрещено; нельзя резать и прожигать отверстия в рельсе и опорных элементах | п. 10.12 |
| Крепление к опорным элементам сваркой | Допускается с контролем швов по пп. 6.10, 7.10–7.14 | п. 10.11 |
| Отключающие устройства | На одной из нитей перед упорами | п. 10.14 |
| Смещение оси рельса от оси балки | Не более 20 мм для ж/б балок; не более половины толщины стенки — для стальных | п. 5.18 |
| Доступ к скреплениям под упором | Узел крепления не должен мешать рихтовке рельса | п. 5.18 |
Источник: стандарт. Расстояние отключения измеряют между контактирующими элементами крана и упора в момент отключения привода.
«Не допускается крепление тупиковых упоров к рельсу посредством сварки, а также резка и прожигание отверстий в рельсах или в опорных элементах с помощью сварки или иными способами, которые могут вызвать деформации, изменение структуры материала и несущей способности»
— стандарт, п. 10.12
Почему нельзя варить к рельсу. Рельсовая сталь — высокоуглеродистая: в зоне сварки без подогрева образуется закалочная структура и трещины. Именно в этом сечении при наезде возникает максимальное усилие, и упор отрывается вместе с куском подошвы.
Какая нагрузка приходит на путь. Оценка по пределу замедления 4 м/с²: кран массой 100 т даёт на комплект упоров около 400 кН (F = m·a). Поэтому стандарт требует проектировать балку и рельс в месте упора на эту нагрузку (п. 5.17), а при установке на полых листовых конструкциях — подкреплять место рёбрами (п. 5.20).
Монтаж тупиковых упоров на подкрановых путях: допуски, соосность, окраска
Монтаж тупиковых упоров ведут по паспорту упора, проекту пути и ППР. Из ППР берут схему монтажа, строповки и применяемые механизмы (п. 10.4).
Одновременность касания: допуск по классу пути
Кран должен касаться всех упоров одного поперечного сечения одновременно; иначе вся энергия приходит на один упор и кран разворачивает. Допуск на отклонение рабочих поверхностей от общей вертикальной плоскости зависит от класса пути (п. 10.8).
| Класс рельсового пути | Допуск | Пример: пролёт S = 22,5 м |
|---|---|---|
| 1-й | 0,8·S/1000, не более 8 мм | 8 мм |
| 2-й | S/1000, не более 10 мм | 10 мм |
| 3-й | 1,25·S/1000, не более 12,5 мм | 12,5 мм |
| 4-й | 1,6·S/1000, не более 16,5 мм | 16,5 мм |
S — пролёт (колея) крана, мм. Класс пути — по ГОСТ 34020-2016 и стандарту на путь. Пример рассчитан по формулам п. 10.8 стандарта.
Проверяют не менее трёх раз: подводят кран к упорам после прохода 100 %, 50 % и 25 % длины пути; тележка мостового крана — в центре и в крайних положениях, стрела стрелового крана — вдоль и поперёк пути. Окончательное место крепления назначают по наименьшему зазору при касании второго упора. Остальные проверки при монтаже — в таблице.
| Проверка при монтаже | Норма | Пункт |
|---|---|---|
| Соосность амортизатора и буфера | Отклонение не более 10 мм; у прямоугольного амортизатора ось буфера — в точке пересечения диагоналей | 10.10 |
| Разность высот буфера и амортизатора над головкой рельса | Не более 10 мм | 11.5 |
| Клинья ударных упоров в одном сечении | Поджаты одинаково; момент затяжки регулировочного болта — по паспорту | 10.9 |
| Болты с контролируемым натяжением | Затягивает обученный персонал калиброванным инструментом | 10.13 |
| Щитки и плужки крана | Упор не должен их ломать; зазор щитка до головки рельса — не более 10 мм | 5.12 |
Источник: стандарт.
Окраска тупиковых упоров
Упоры, поставленные в грунте, окрашивают после монтажа в цвет, отличный от подкрановых конструкций, — например, красный, по ГОСТ 12.4.026 (п. 10.15). Заводская окраска — по классу покрытия VII, условиям эксплуатации I по ГОСТ 9.032 и ГОСТ 9.104 (п. 6.11). После монтажа специализированная организация оформляет акт монтажа и вносит запись в паспорт упора (п. 10.16).
Как изготавливают и принимают тупиковые упоры: материалы, испытания, транспортировка
Качество упора закладывается ещё на заводе. Металлопрокат, сварочные материалы, компоненты амортизаторов и крепёж должны иметь сертификаты изготовителей (п. 6.2) и проходить входной контроль (п. 6.3). Партию проката без маркировки или с отклонениями в производство не пускают (п. 6.4). Полимерные амортизаторы не окрашивают, остальные детали покрывают по классу VII (п. 6.11).
Каждый упор проходит приёмо-сдаточные испытания службой качества предприятия (п. 7.1). Сварные швы проверяют визуально на всей длине (100 %), а ультразвуком или радиографией — не менее чем у половины длины стыков растянутого пояса (п. 7.13). Новые конструкции испытывают на стенде, имитирующем наезд крана; испытание останавливают, если продольное смещение упора превышает 60 мм (пп. 7.2–7.3). Брак фиксируют при несоответствии чертежам, комплектации и материалам или при дефектах сварки (п. 7.16). После положительных испытаний оформляют паспорт (п. 7.17).
Запасные части и крепёж упаковывают в ящики по ГОСТ 2991 или ГОСТ 10198 и маркируют по ГОСТ 14192 (п. 8.2). Перевозить упоры можно любым транспортом, обеспечивающим безопасность; крупногабаритные изделия допускается везти в разобранном виде, а корпуса защищают от механических повреждений (пп. 9.1–9.2). При приёмке на складе сверяйте комплектность и состояние корпуса с паспортом.
Паспорт тупикового упора: что должно быть в комплекте поставки
Паспорт тупикового упора — документ, без которого упор нельзя принять в эксплуатацию на новом пути: по нему проверяют, что упор рассчитан на ваш кран. Паспорт оформляют на один упор или на комплект (приложение Б). Кроме паспорта, на каждом упоре должна быть маркировочная табличка: изготовитель, тип, максимальная горизонтальная нагрузка от буфера (ударный) или максимальная нагрузка колеса (безударный), обозначение по чертежу, шифр ТУ, заводской номер, месяц и год выпуска (п. 8.1). Что проверить в паспорте — в таблице.
| Раздел паспорта (приложение Б) | Что в нём проверить |
|---|---|
| Общие сведения | Тип и обозначение, габариты, масса, материал и ход амортизатора или ширина горки, способ крепления, момент затяжки |
| Данные кранов | Типы кранов, диаметр колеса, нагрузка колеса, тип рельса, горизонтальная нагрузка от буфера, высота центра буфера — сверить с паспортом вашего крана |
| Данные о металле | Марки сталей и номера сертификатов изготовителя проката |
| Свидетельство о приёмке | Соответствие ТУ и стандарту, подписи ОТК |
| Гарантия | Не менее 18 мес с начала использования и не менее 24 мес с поставки (п. 12.2) |
| Монтаж, проверки, ремонты | Акт монтажа; не менее пяти листов под результаты проверок и сведения о ремонте |
Источник: стандарт, приложение Б, пп. 8.1, 12.2.
Перед отгрузкой каждый упор проходит приёмо-сдаточные испытания: внешний вид, материалы, сварные швы (визуальный контроль 100 % длины), размеры, собираемость, комплектность (пп. 7.1, 7.6, 7.10). Новые конструкции дополнительно испытывают на стенде, имитирующем наезд крана (п. 7.2).
✓ Вывод для снабжения
В заявке и договоре укажите: «упоры тупиковые по ГОСТ Р 70359-2022, с паспортом по приложению Б на комплект, маркировочной табличкой на каждом упоре, сертификатами на металл». Это закрывает вопросы приёмки пути и экспертизы промышленной безопасности.
Обслуживание тупиковых упоров: осмотры, браковка, наезд крана
Упор осматривают вместе с крановым путём — каждую смену, каждые 24 смены и ежегодно. После наезда крана проводят внеочередную проверку, и до её результата кран на этом участке не работает. Кто и где фиксирует осмотры — в таблице.
| Вид контроля | Кто проводит | Где фиксируют |
|---|---|---|
| Ежесменный осмотр | Крановщик (оператор) по производственной инструкции | — |
| Осмотр после каждых 24 смен | Крановщик под руководством ответственного за содержание крана | Журнал осмотра рельсовых путей или вахтенные журналы кранов |
| Ежегодная плановая проверка | Крановщик и ответственный за содержание, под руководством ответственного за безопасность | Паспорт упоров и акт, хранящийся с паспортом крана |
| Внеочередная — после наезда | Под руководством ответственного за безопасную эксплуатацию кранов | Паспорт упоров: причина наезда, необходимость ремонта |
Источник: стандарт, пп. 11.2, 11.8. Для надземных путей ежесменный осмотр — только для кранов с кабиной управления.
Браковка тупиковых упоров: когда эксплуатация запрещена
Эксплуатацию упора запрещают при дефектах, перечисленных ниже. Это сокращённый перечень п. 11.7; полный — в стандарте.
| Дефект | Предел |
|---|---|
| Трещины, разрывы металла и сварных швов | Не допускаются |
| Общая деформация корпуса, стойки, укосины | Более 0,01 длины или высоты элемента |
| Местная деформация | Более 50 % толщины элемента |
| Утонение от коррозии | Более 7 % |
| Износ осей и втулок | Более 3 % первоначального размера |
| Уменьшение толщины амортизатора | Более 30 % |
| Разрывы резинового амортизатора | Более одного разрыва длиной свыше 25 мм |
| Гидроамортизатор | Течь или отсутствие рабочей жидкости |
| Болты и пружины | Неполный комплект, ослабление, поломка, деформация |
| Смещение упора по рельсу или опоре | Не допускается (кроме упоров с клиновой фиксацией) |
| Отклонение рабочих поверхностей в сечении | Сверх допусков п. 10.8 |
| Ж/б опорный элемент у упора | Сколы, трещины |
Источник: стандарт, п. 11.7.
Если дефект нельзя устранить сразу, кран допускают к работе только после установки дублирующего комплекта упоров и отключающих устройств (п. 11.9). При сокращении рабочей зоны из-за неисправного участка пути упоры и отключающие устройства переставляют (п. 11.12). Ремонт со сваркой выполняют по ремонтной документации с неразрушающим контролем швов и записью в паспорт (пп. 11.10, 11.11); его проводит специализированная организация (п. 11.13).
✓ Практический вывод
Наезд на упор — всегда событие, а не штатная работа: он означает, что отказали концевой выключатель или тормоза. После наезда проверяют не только упор, но и ограничитель, тормоза и отключающую линейку; причину записывают в паспорт упоров.
Читайте также
Обслуживание тупиковых упоров ведётся вместе с осмотром кранового пути.Упор осматривают вместе с путём — каждую смену, каждые 24 смены и ежегодно; после наезда крана — внеочередная проверка, и до её результата кран на этом участке не работает.
| Вид контроля | Кто проводит | Где фиксируют |
|---|---|---|
| Ежесменный осмотр | Крановщик (оператор) по производственной инструкции | — |
| Осмотр после каждых 24 смен | Крановщик под руководством ответственного за содержание крана | Журнал осмотра рельсовых путей или вахтенные журналы кранов |
| Ежегодная плановая проверка | Крановщик и ответственный за содержание, под руководством ответственного за безопасность | Паспорт упоров и акт, хранящийся с паспортом крана |
| Внеочередная — после наезда | Под руководством ответственного за безопасную эксплуатацию кранов | Паспорт упоров: причина наезда, необходимость ремонта |
Источник: ГОСТ Р 70359-2022, пп. 11.2, 11.8. Для надземных путей ежесменный осмотр — только для кранов с кабиной управления.
Браковка тупиковых упоров: когда эксплуатация запрещена
| Дефект | Предел |
|---|---|
| Трещины, разрывы металла и сварных швов | Не допускаются |
| Общая деформация корпуса, стойки, укосины | Более 0,01 длины или высоты элемента |
| Местная деформация | Более 50 % толщины элемента |
| Утонение от коррозии | Более 7 % |
| Износ осей и втулок | Более 3 % первоначального размера |
| Уменьшение толщины амортизатора | Более 30 % |
| Разрывы резинового амортизатора | Более одного разрыва длиной свыше 25 мм |
| Гидроамортизатор | Течь или отсутствие рабочей жидкости |
| Болты и пружины | Неполный комплект, ослабление, поломка, деформация |
| Смещение упора по рельсу или опоре | Не допускается (кроме упоров с клиновой фиксацией) |
| Отклонение рабочих поверхностей в сечении | Сверх допусков п. 10.8 |
| Ж/б опорный элемент у упора | Сколы, трещины |
Источник: ГОСТ Р 70359-2022, п. 11.7 (перечень сокращён по формулировкам, полный — в стандарте).
Если дефект нельзя устранить сразу, кран допускают к работе только после установки дублирующего комплекта упоров и отключающих устройств (п. 11.9). При сокращении рабочей зоны из-за неисправного участка пути упоры и отключающие устройства переставляют (п. 11.12). Ремонт со сваркой — по ремонтной документации с неразрушающим контролем швов и записью в паспорт (пп. 11.10, 11.11); выполняет специализированная организация (п. 11.13).
Наезд на упор — всегда событие, а не штатная работа: он означает, что отказали концевой выключатель или тормоза. После наезда проверяют не только упор, но и ограничитель, тормоза и отключающую линейку; причину записывают в паспорт упоров.
Рассчитать онлайн
- Подбор тупикового упора: опросный лист онлайн
- Калькулятор кранового крепежа для подкранового пути
- Все калькуляторы ВСП74 — после расчёта коммерческое предложение в PDF
Опросный лист на тупиковые упоры: заполните и отправьте для расчёта
Чтобы подобрать или изготовить упор, нам нужны данные о кране, пути и месте установки. Специалисты ВСП74 собрали их в опросный лист: перечень составлен на основе приложения А стандарта, поэтому в нём есть всё, что требует стандарт к техническому заданию.
Как рассчитать упоры под ваш кран:
- ✓Скачайте опросный лист и заполните его — достаточно данных из паспорта крана и проекта пути.
- ✓Незнакомые поля оставьте пустыми: недостающее мы уточним сами.
- ✓Отправьте файл на почту вместе с паспортом крана — рассчитаем упоры и пришлём коммерческое предложение.
Что приложить к опросному листу
Паспорт крана, проект рельсового пути, рабочие чертежи опорных элементов и листы ППР с положением крана.
Заполненный лист отправляйте на: zakaz@vsp74.ru
Главных параметров в опросном листе девять, без них расчёт невозможен.
| № | Параметр | Пример | Где взять |
|---|---|---|---|
| 1 | Марка крана, изготовитель, заводской номер, исполнение | Кран мостовой электрический опорный, 20/5 т | Паспорт крана |
| 2 | Тип крана и место работы | Мостовой, в цехе / козловой, открытая площадка | Паспорт крана, проект |
| 3 | Масса крана и составных частей | т — из паспорта крана | Паспорт крана |
| 4 | Скорость передвижения крана; есть ли средства автоматической остановки | м/с; да/нет — концевой выключатель и линейка | Паспорт крана |
| 5 | Нагрузка от ходового колеса на рельс; диаметр колеса | кН; мм | Паспорт крана |
| 6 | Тип рельса | КР70 / Р65 | Проект пути, натура |
| 7 | Расстояние от головки рельса до центра буфера | Замер на кране | Паспорт крана или замер |
| 8 | Опорный элемент в месте упора и способ крепления | Стальная балка / ж/б балка / полушпала; на рельс или на балку | Проект пути, рабочие чертежи опор |
| 9 | Ограничения на месте: высота над краном, ветер и уклон, длина рабочей зоны | Над краном 800 мм — нужен ударный | Разрез здания, паспорт крана, ППР |
Состав — по приложению А стандарта, и форме паспорта (приложение Б). Колонка «Пример» показывает формат ответа.
Проект рельсового пути, рабочие чертежи опорных элементов и листы ППР с положением крана стандарт называет в составе технического задания (приложение А, пп. д–ж), поэтому лучше приложить их сразу.
Частые вопросы о тупиковых упорах
Сколько тупиковых упоров, ограничивающих рабочую зону, устанавливают на рельсовой нити?
Два. На каждой рельсовой нити ставят по два тупиковых упора — по одному на каждой границе рабочей зоны (п. 10.5). На пути из двух нитей получается комплект из четырёх упоров, и кран должен касаться упоров одного сечения одновременно.
Какой ГОСТ на тупиковые упоры?
ГОСТ Р 70359-2022 «Краны грузоподъёмные. Упоры тупиковые рельсовых путей. Технические требования», действует с 01.03.2023. Он задаёт требования к проектированию, изготовлению, монтажу и эксплуатации упоров кранов, тележек и талей. Требования к самому крановому пути с 2026 года — в ГОСТ 35253-2025 и ГОСТ 35321-2025.
Чем отличается тупиковый упор ударного типа от безударного?
Ударный гасит энергию крана амортизатором при контакте с буфером, безударный — накатом ходового колеса на горку. Безударный мягче, но в помещении требует не менее 1000 мм свободной высоты над краном. Комбинированный сочетает горку и амортизатор.
Можно ли приварить тупиковый упор к рельсу?
Нет. Крепление упоров к рельсу сваркой запрещено, как и прожигание отверстий в рельсе (п. 10.12). Упор крепят к рельсу болтами, прижимами или клиновым устройством либо к опорному элементу, где сварка допускается с контролем швов.
На каком расстоянии от конца рельса ставят тупиковый упор?
На рельсе — не ближе 500 мм от конца рельсовой нити, на подкрановой балке — не дальше 100 мм от конца нити (п. 10.7). Перед упорами на одной из нитей ставят отключающее устройство.
Какой тупиковый упор нужен для мостового крана?
Если над краном в зоне упора есть не менее 1000 мм свободной высоты, подойдёт тупиковый упор безударного типа или комбинированный. Если высоты нет, ставят тупиковый упор ударного типа с амортизатором, соосным буферу крана. Окончательный тип определяет изготовитель крана.
Какой тупиковый упор нужен для козлового крана?
Козловой кран работает на открытом пути с ветром и уклоном, поэтому тупиковый упор для козлового крана подбирают по паспорту крана с учётом пути торможения. Отключающее устройство должно срабатывать не позже чем за полный путь торможения до упора (п. 10.14), а зимой упоры очищают от снега и наледи.
Нужен ли тупиковый упор для кран-балки?
Да. Стандарт распространяется и на подвесные и опорные грузовые тележки, и на передвижные тали. Для подтележечных путей регулировка амортизатора — не менее 15 мм (п. 5.16). Для лёгких кранов упор часто делают по чертежу заказчика под конкретную балку или рельс.
В какой цвет красят тупиковые упоры?
В сигнальный цвет, отличный от подкрановых конструкций, — например, красный, по ГОСТ 12.4.026 (п. 10.15). Упоры, поставленные в грунте, красят после монтажа.
Чем поможет ВСП74 и нормативные документы
ВСП74 поставляет крановый крепёж и путевое оборудование для подкрановых и наземных крановых путей, включая тупиковые упоры:
- ✓Упоры безударного типа УТ-1, ударного типа УТ-13У-НС-Р65, комбинированного типа для крановых рельсов КР и железнодорожных профилей.
- ✓Упоры под конкретный рельс: Н350 для КР70, крановый упор Р50, внутрицеховые ПС 54.00 и УР-1.
- ✓Изготовление упоров по чертежу заказчика — например, упор Н130 для Р24.
- ✓Поставка упоров с паспортом.
- ✓Комплектация пути под ваш кран: рельсы КР, прижимы, накладки — раздел «Крановый крепёж».
Что нужно для расчёта
Марка крана, тип рельса и расстояние от головки рельса до центра буфера — подберём упор из наличия или подготовим расчёт под изготовление.
Контакты: zakaz@vsp74.ru
Нормативные документы
- ГОСТ Р 70359-2022 «Краны грузоподъёмные. Упоры тупиковые рельсовых путей. Технические требования». Действует с 01.03.2023.
- ГОСТ 35253-2025 «Краны грузоподъёмные. Пути рельсовые крановые надземные…». Действует с 01.01.2026, заменил ГОСТ Р 56944-2016.
- ГОСТ 35321-2025 (пути наземные рельсовые крановые). Действует с 01.01.2026, заменил ГОСТ Р 51248-99.
- ФНП «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», приказ Ростехнадзора от 26.11.2020 № 461. Действует (ред. 16.04.2026).
- СП 314.1325800.2017 «Пути наземные рельсовые крановые. Правила проектирования, устройства и эксплуатации». Действует.
- СП 12-103-2002 «Пути наземные рельсовые крановые. Проектирование, устройство и эксплуатация». Применяется в части, не противоречащей действующим стандартам.
- ГОСТ 34020-2016 «Краны грузоподъёмные. Допуски для колёс, рельсовых путей кранов и их грузовых тележек». Действует.
- ГОСТ 12.4.026-2015 (цвета сигнальные, знаки безопасности). Действует.
- РД 50:48:0075.02.05 «Тупиковые упоры» — рекомендации по проектированию и эксплуатации. Рекомендательный документ, применяется справочно.
Дисклеймер: материал носит справочный характер и не заменяет проект рельсового пути, паспорт крана и паспорт тупикового упора. Нормы приведены по редакциям, действующим на 14.10.2026 (дата обновления статьи); нумерацию пунктов сверяйте на дату применения. Выбор типа упора определяет изготовитель крана; расчёты в статье оценочные и приведены для понимания физики. Для путей необщего пользования и производственных площадок применимость требований определяется проектом и экспертизой промышленной безопасности. Материал не является публичной офертой.
