Что удерживает рельс на железобетонной балке

В статье разбираем узлы крепления кранового рельса к балке: состав, присоединительные размеры и правила подбора. Узнайте, какой прижим для кранового рельса к КЭ-01-40 нужен под ваш тип рельса, почему болтовое крепление здесь предпочтительнее сварки и как не перепутать вылет «a» для лёгкой и тяжёлой группы рельсов.

Железобетонная подкрановая балка отличается от стальной тем, что рельс крепится не к прокатной полке, а к стальным закладным деталям, которые устанавливают в опалубку и бетонируют вместе с балкой. Поэтому геометрия узла жёстко задана заводом-изготовителем балки: положение и шаг закладных изменить на объекте нельзя. Крепёж обязан «попасть» в эту геометрию — отсюда и отдельный типоразмер прижима именно под КЭ-01-40.

Основа: ГОСТ Р 56944-2016 «Краны грузоподъёмные. Крановые надземные рельсовые пути»  ·  РД 10-117-95  ·  типовая серия КЭ-01-40  ·  ТУ 24.10.75-001-86918532-2026 (прижимы «ВСП74»)  ·  Применение: подкрановые пути на железобетонных балках КЭ-01-40

Если коротко

На балке КЭ-01-40 крановый рельс держит разъёмный болтовой узел: прижим прижимает подошву рельса к опорной плоскости, а болт заведён в закладную деталь, забетонированную в верхнюю полку балки. Ключевой размер при подборе — вылет «a» (расстояние между осями закладных болтов): для балки КЭ-01-40 он равен 200 мм для лёгкой группы рельсов и 250 мм для тяжёлой. Прижим для стальной балки на КЭ-01-40 не встанет — шаг закладных другой. Балки серии КЭ-01-40 — сборные предварительно напряжённые, пролётом 6 и 12 м, под мостовые краны грузоподъёмностью 5–30 т; их выбирают там, где нужна коррозионная стойкость без регулярной окраски.

200/250
вылет «a», мм
(лёгкая / тяжёлая группа)
500–800
шаг креплений
по длине нити, мм
−60…+100
рабочий диапазон
температур, °C
5–30
г/п кранов под
балку КЭ-01-40, т

✓ Прямой ответ

Чем крепят крановый рельс к железобетонной балке КЭ-01-40?

Разъёмным болтовым узлом: рельсовым прижимом, болтом с гайкой и шайбой, заведённым в закладную деталь балки. Прижим подбирают по типу рельса; вылет «a» для КЭ-01-40 составляет 200 мм (для КР70, Р33, Р38, Р43) или 250 мм (для КР80, КР100, КР120, Р50, Р65). Размеры — по Таблице 1 ТУ 24.10.75-001-86918532-2026.


Конструкция узла: физика работы крепления

Задача крепления — не «прибить рельс намертво», а одновременно решить две противоположные механические задачи.

Рассмотрим физику работы крепления кранового рельса к железобетонной балке подробнее

Поперечное удержание — жёсткое

Ходовое колесо крана передаёт на рельс не только вертикальную нагрузку, но и боковое (горизонтальное) усилие — от перекоса крана, торможения тележки, ударов реборды о головку рельса. Это усилие стремится сдвинуть рельс поперёк оси балки. Прижим противодействует ему через трение по подошве и через упор в закладную деталь: чем больше усилие затяжки болта, тем выше нормальная сила на контакте «прижим–подошва» и, следовательно, удерживающая сила трения. Поэтому затяжку болтов выполняют расчётным моментом, динамометрическим ключом — недотянутый болт даёт «гуляющий» рельс и разбитый узел, перетянутый — риск среза резьбы и раскола бетона у закладной.

Продольное перемещение — управляемое

Одновременно рельс должен иметь возможность удлиняться и укорачиваться вдоль оси при перепаде температур. Стальной рельс длиной, скажем, 12,5 м при нагреве на 60 °C удлиняется примерно на 9 мм (коэффициент линейного расширения стали ≈ 12·10⁻⁶ 1/°C). Если этому удлинению «упереться», в рельсе и балке возникнут температурные напряжения, способные оторвать закладную от бетона. Поэтому крепление удерживает рельс поперёк, но не блокирует наглухо вдоль: компенсацию продольных деформаций берут на себя температурные стыки, а зазор в них (при 0 °C — до 60 мм) назначают по длине температурного блока цеха.

1. Прикрепление рельсов к жб элементам неразъемное.png

Принцип крепления рельса к железобетонному опорному элементу: 1 — рельс; 2 — прижим; 3 — закладная деталь; 4 — железобетонный подрельсовый элемент. Источник: РД 10-117-95, рис. П.10.7.

⚠ Почему нельзя жёстко приваривать рельс к балке

Неразъёмные (сварные) крепления по ГОСТ Р 56944-2016 допускаются только для кранов с группой классификации режима работы не выше А5. Для более нагруженных режимов нужны разъёмные болтовые прижимы: они позволяют рихтовать путь, регулировать положение рельса и заменять изношенные элементы без разрушения узла.



Состав узла крепления и присоединительные размеры прижимов

Разъёмный узел крепления кранового рельса к балке КЭ-01-40 собирается из следующих элементов:

Элемент Назначение
Прижим рельсовый Прижимает подошву рельса к опорной плоскости. Изготавливается из стали Ст3пс по ГОСТ 380. Тип — по типу рельса
Болт закладной + гайка Заведён в закладную деталь балки, воспринимает усилие затяжки. Длина болта — по толщине пакета и высоте закладной
Шайба Распределяет усилие затяжки, предотвращает самоотвинчивание в паре со шплинтом (в типовом узле КЭ-01-40)
Закладная деталь Стальной элемент, забетонированный в верхнюю полку балки. Задаёт положение и шаг узла — на объекте не меняется

Главный подбираемый параметр — вылет «a», то есть расстояние между осями закладных болтов основания. Второй размер — «b» — габарит прижима. В наименовании прижима «ВСП74» размеры пишутся «a» первым, «b» вторым: запись 250-320 означает a = 250 мм, b = 320 мм.

⚠ Критично при заказе

Прижимы не взаимозаменяемы между типами основания. Один и тот же рельс на стальной балке требует вылета 190/240 мм, на плите БРП — 190 мм, а на балке КЭ-01-40 — уже 200 мм (лёгкая группа) или 250 мм (тяжёлая группа). Перепутанный вылет означает, что болты физически не совпадут с закладными балки. Всегда указывайте основание — «под КЭ-01-40».

Присоединительные размеры прижимов для крепления к КЭ-01-40

Значения — по Таблице 1 ТУ 24.10.75-001-86918532-2026 (единственный источник размеров; чертежи Приложения А при расхождении вторичны).
Ниже — полная таблица прижимов для кранового рельса к КЭ-01-40 с указанием вылета и группы.

Тип рельса Вылет «a», мм Размер «b», мм Группа Наименование прижима «ВСП74» для заказа
КР70 200 260 лёгкая Прижим рельсовый кранового крепежа «ВСП74» КР-70 200-260
Р43 200 260 лёгкая Прижим рельсовый кранового крепежа «ВСП74» Р-43 200-260
Р38 200 260 лёгкая Прижим рельсовый кранового крепежа «ВСП74» Р-38 200-260
Р33 200 260 лёгкая Прижим рельсовый кранового крепежа «ВСП74» Р-33 200-260
КР80 250 320 тяжёлая Прижим рельсовый кранового крепежа «ВСП74» КР-80 250-320
КР100 250 320 тяжёлая Прижим рельсовый кранового крепежа «ВСП74» КР-100 250-320
КР120 250 320 тяжёлая Прижим рельсовый кранового крепежа «ВСП74» КР-120 250-320
Р50 250 320 тяжёлая Прижим рельсовый кранового крепежа «ВСП74» Р-50 250-320
Р65 250 320 тяжёлая Прижим рельсовый кранового крепежа «ВСП74» Р-65 250-320

Диаметр отверстий прижима — от 10 до 25 мм в зависимости от болта. КР-140 — по запросу (ТУ покрывает типоразмеры до КР-120). Для рельсов Р18 и Р24 балка КЭ-01-40 не применяется.

Ниже — рабочие чертежи прижимов именно в исполнении под балку КЭ-01-40. Обратите внимание на размер «a»: у прижима под КР70 он равен 200 мм (лёгкая группа), у прижима под КР80 — 250 мм (тяжёлая). Это и есть шаг закладных болтов, под который спроектирована балка.

2. Прижим КР70 260.200 копия.jpg   3. Прижим КР80 320.250 копия.jpg


Рис. 2а. Прижим «ВСП74» КР-70 200-260 под КЭ-01-40 (лёгкая группа, a = 200 мм).   Рис. А.19 ТУ. Рис. 2б. Прижим «ВСП74» КР-80 250-320 под КЭ-01-40 (тяжёлая группа, a = 250 мм).  Размеры «*» — справочные (H16, h16, ±IT16/2). Для остальных типов рельсов чертежи в исполнении под КЭ-01-40 построены по той же схеме с размером «a» из таблицы выше.

Типовой узел крепления кранового рельса к железобетонной подкрановой балке.jpg


Типовой узел крепления кранового рельса к железобетонной подкрановой балке (сечение по оси): прижимные планки, болты, шайбы, упорные планки и закладные детали в верхней полке балки. Источник: типовая серия КЭ-01-40, лист «Детали крепления путей».

Как подобрать крепление кранового рельса: три ключевых вопроса

✓ Вывод

Подбор крепления к КЭ-01-40 однозначно определяется тремя данными:

  • тип рельса (задаёт группу и вылет «a»)
  • шаг закладных балки (должен совпасть с вылетом прижима)
  • расчётная температура района (влияет на исполнение и на температурные стыки).
Всё остальное — производные.

Вопрос 1. Какой рельс уложен на балке?

Тип рельса берут из паспорта крана и проектной документации на путь. Балки КЭ-01-40 рассчитаны под рельсы, соответствующие шагу их закладных: 200 мм — под КР70, Р43, Р38 (балки БКА-12, БКБ-12, БКВ-12); 250 мм — под КР80, КР100, КР120, Р65, Р50; 290 мм — под КР-140. Тип рельса сразу даёт группу (лёгкая/тяжёлая) и, значит, вылет прижима.

Вопрос 2. Совпадает ли вылет прижима с закладными балки?

Это проверка «на попадание». Вылет «a» прижима обязан равняться шагу закладных конкретной балки. Если балка изготовлена с закладными под 250 мм, прижим лёгкой группы (200 мм) на неё не встанет — и наоборот. При смешанном парке балок это частый источник ошибок снабжения.

Вопрос 3. Какая расчётная температура района?

Расчётная температура наружного воздуха определяет исполнение узла (обычное или ХЛ) и параметры температурных стыков. Рабочий диапазон изделий «ВСП74» — от −60 до +100 °C, что перекрывает большинство климатических зон РФ и цеховые условия у горячих переделов.

Опросный минимум для заказа

Чтобы поставщик подобрал крепление без уточнений, достаточно указать: тип рельса; тип балки (КЭ-01-40) и шаг её закладных; расчётную температуру района; количество узлов (исходя из длины нити и шага креплений 500–800 мм). Остальное определяется по ТУ и стандартам.

Ответив на эти три вопроса, вы сможете правильно подобрать болтовое крепление кранового рельса для вашего пути.

Нормативная база узла

Крепление крановых рельс к подкрановым балкам регулируется следующими документами. Не смешивайте их с железнодорожной нормативкой: подкрановый путь и путь общего пользования — разные области.

Документ Что регламентирует в узле
ГОСТ Р 56944-2016 Крановые надземные рельсовые пути. Общие требования к конструкции крепления, шаг креплений 500–800 мм, требование исключить продольное и поперечное смещение рельса, типовые варианты узлов (приложение Б)
ГОСТ 24741-2016
только стальные балки
Узел крепления крановых рельсов планками (упорная и прижимная, болт, гайка, шайба) — для стальных подкрановых балок. К железобетонным балкам не применяется: там крепление ведут прижимами по ГОСТ Р 56944 и ТУ. Заменил ГОСТ 24741-81
ГОСТ Р 53866-2010 (или ГОСТ 4121-96) Рельсы крановые КР70–КР140 — профиль и размеры рельса, под который подбирается крепление
ГОСТ 34017-2016 Классификация режимов работы кранов (группы 1К–8К). Режим определяет допустимость сварных креплений. Заменил ГОСТ 25546-82
ТУ 24.10.75-001-86918532-2026 Прижимы рельсовые «ВСП74» — присоединительные размеры (Таблица 1), материал, наименование при заказе
ТР ТС 010/2011 · ФНП № 461 Обязательный слой: безопасность машин и оборудования (ЕАЭС) и Правила промышленной безопасности ОПО, использующих подъёмные сооружения

Монтаж и типовые ошибки


  • Рихтовка до затяжки. Балки монтируют с точностью до 5–6 мм по высоте и горизонтали; смещение оси рельса с оси балки не должно превышать 15 мм. Крепёж окончательно затягивают после выверки пути.
  • Шаг креплений 500–800 мм. По всей длине нити, отклонение шага — не более 50 мм. Число узлов на балку задаёт проект.
  • Расчётный момент затяжки. Динамометрическим ключом, равномерно. Недотяжка → продольный сдвиг и разбитый узел; перетяжка → срез резьбы и раскол бетона у закладной.
  • Температурные стыки — отдельно. Их располагают не ближе 500 мм от температурного стыка балки; зазор при 0 °C — до 60 мм по длине блока цеха.
  • Защита от коррозии. Открытые стальные элементы узла после монтажа очищают и окрашивают заодно с защитой закладных; сами прижимы «ВСП74» поставляются без покрытия.

Три ошибки, которые всплывают на объекте

1. Заказан прижим «для стальной балки» (a = 190/240) вместо «для КЭ-01-40» (a = 200/250) — болты не попадают в закладные.
2. Перепутана лёгкая и тяжёлая группа (200 vs 250 мм) при смешанном парке рельсов.
3. Нить закреплена без температурных стыков — при первом же сезонном перепаде температур узлы у закладных начинают выкрашивать бетон.

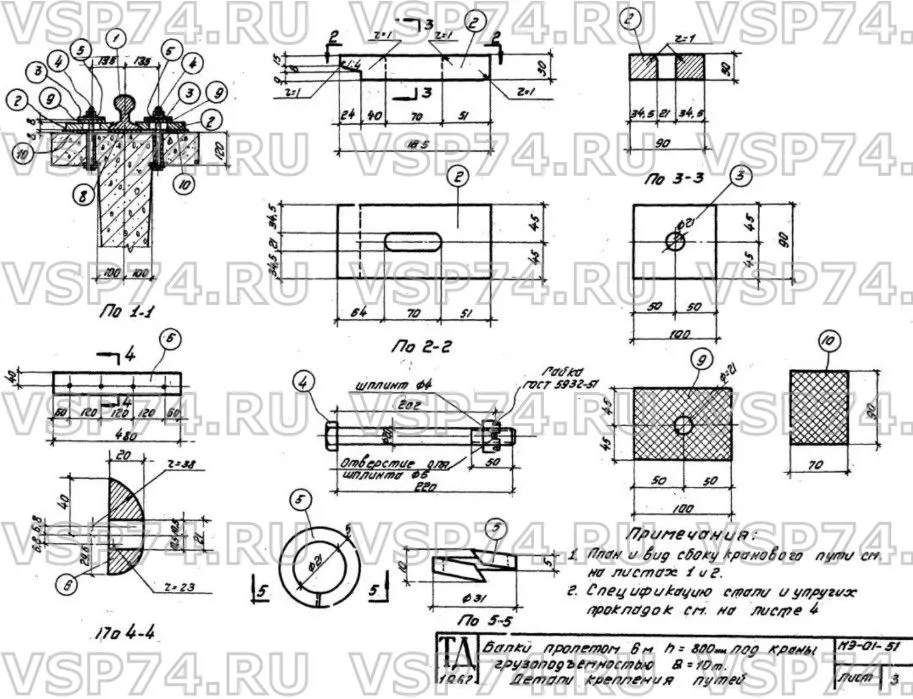

Рабочий чертёж деталей крепления кранового пути к балке пролётом.jpg

Рабочий чертёж деталей крепления кранового пути к балке пролётом 6 м (h = 800 мм) серии КЭ-01-40: сечения узла, прижимная и упорная планки, болт со шплинтом, шайба, закладные детали. Источник: типовая серия КЭ-01-40, лист «Детали крепления путей».

Частые вопросы (FAQ)

Чем крепление к КЭ-01-40 отличается от крепления к стальной балке?
Принцип тот же — болтовой прижим, — но вылет «a» другой. На стальной балке a = 190 мм (лёгкая группа) или 240 мм (тяжёлая), на КЭ-01-40 — 200 и 250 мм соответственно. Прижимы между этими основаниями не взаимозаменяемы.

Можно ли приварить рельс к железобетонной балке?
Неразъёмные крепления допускаются только для кранов с режимом работы не выше А5 по ГОСТ Р 56944-2016. Для более нагруженных режимов применяют разъёмные болтовые прижимы, позволяющие рихтовку и замену элементов.

Какой рельс подходит под балку с шагом закладных 250 мм?
Тяжёлая группа: КР80, КР100, КР120, Р50, Р65. Под шаг 200 мм — лёгкая группа: КР70, Р43, Р38, Р33. Под 290 мм — КР-140 (по запросу).

Нужны ли температурные стыки, если рельс закреплён прижимами?
Да. Прижимы удерживают рельс поперёк, но продольное температурное удлинение компенсируется именно в температурных стыках. Без них в рельсе и у закладных возникают температурные напряжения.

Как записать прижим в заявке?
По ТУ: «Прижим рельсовый кранового крепежа «ВСП74» {тип рельса через дефис} {a}-{b} ТУ 24.10.75-001-86918532-2026». Например, для КР80 на КЭ-01-40 — «…«ВСП74» КР-80 250-320 ТУ 24.10.75-001-86918532-2026».

Какая рабочая температура у крепежа «ВСП74»?
От −60 до +100 °C — шире, чем у ряда аналогов. Это позволяет применять узел как в холодном климате, так и в цехах с повышенной температурой.

Крепление к КЭ-01-40 — от производителя ВСП74

ООО «ВСП74» изготавливает рельсовые прижимы кранового крепежа по собственному ТУ 24.10.75-001-86918532-2026 — с выверенной матрицей присоединительных размеров под все типы оснований, включая балку КЭ-01-40. Мы поставляем узел в сборе и строим подкрановые пути под ключ.

  • Прижимы под КР70–КР120 и Р33–Р65 в исполнении под КЭ-01-40 (a = 200/250 мм).

  • Подбор по типу рельса и шагу закладных вашей балки — без риска «непопадания».

  • Единственный в отрасли онлайн-калькулятор кранового крепежа для быстрого подбора и расчёта.

  • Комплектация болтами, гайками, шайбами и температурными стыками.

  • Пришлите тип рельса, тип балки и расчётную температуру — подберём крепление и рассчитаем комплект под вашу длину пути.

    Подобрать крепление к КЭ-01-40 →

Дисклеймер: присоединительные размеры, массы и состав узла принимаются по проекту, действующим стандартам и ТУ на конкретное изделие; при заказе размеры сверяйте по паспорту крана, проектной документации на путь и паспорту балки. Нумерация рисунков и таблиц приведена в рамках настоящей статьи и не совпадает с нумерацией первоисточников — ссылки на источники даны в подписях. Материал носит справочный характер.
